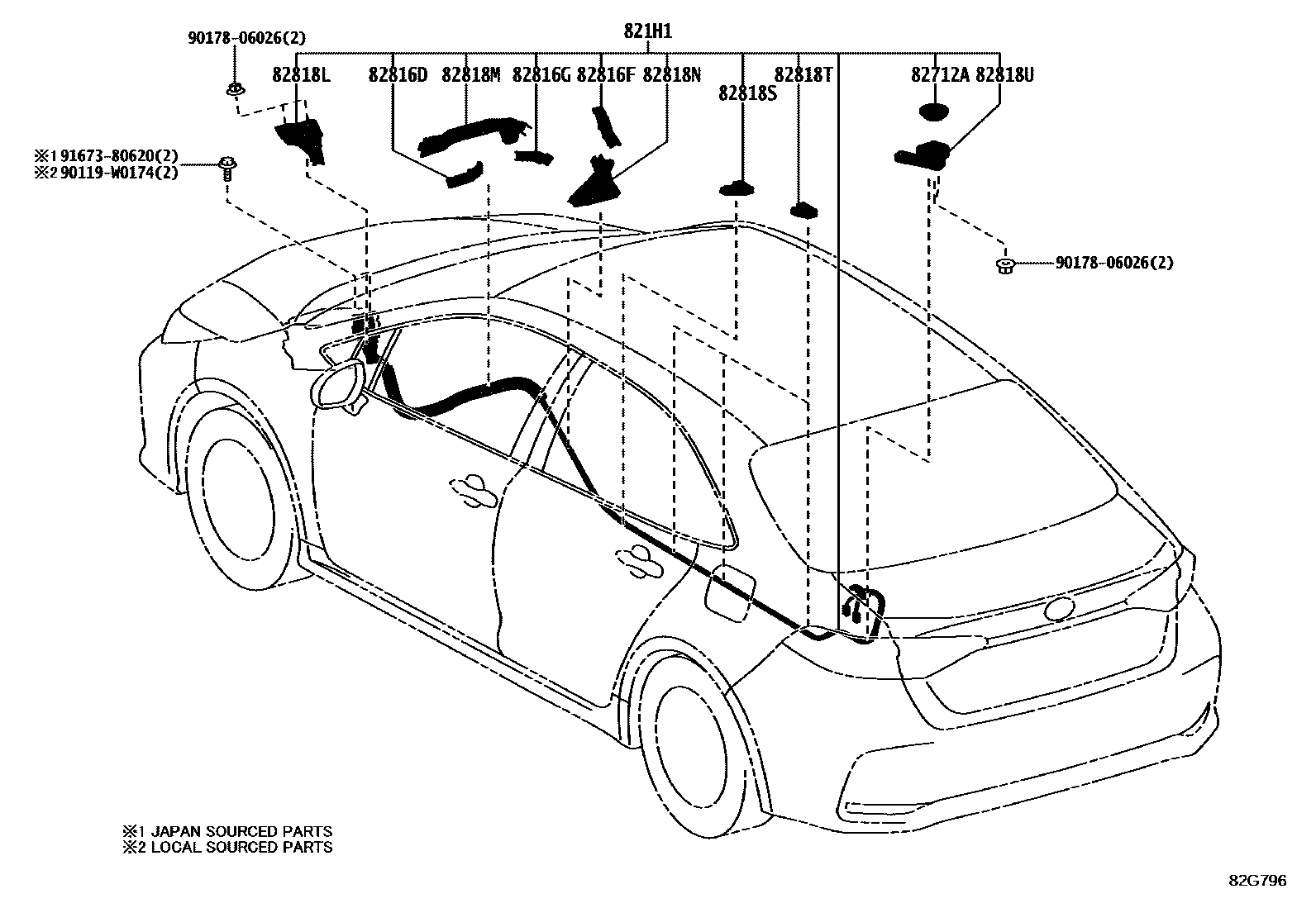

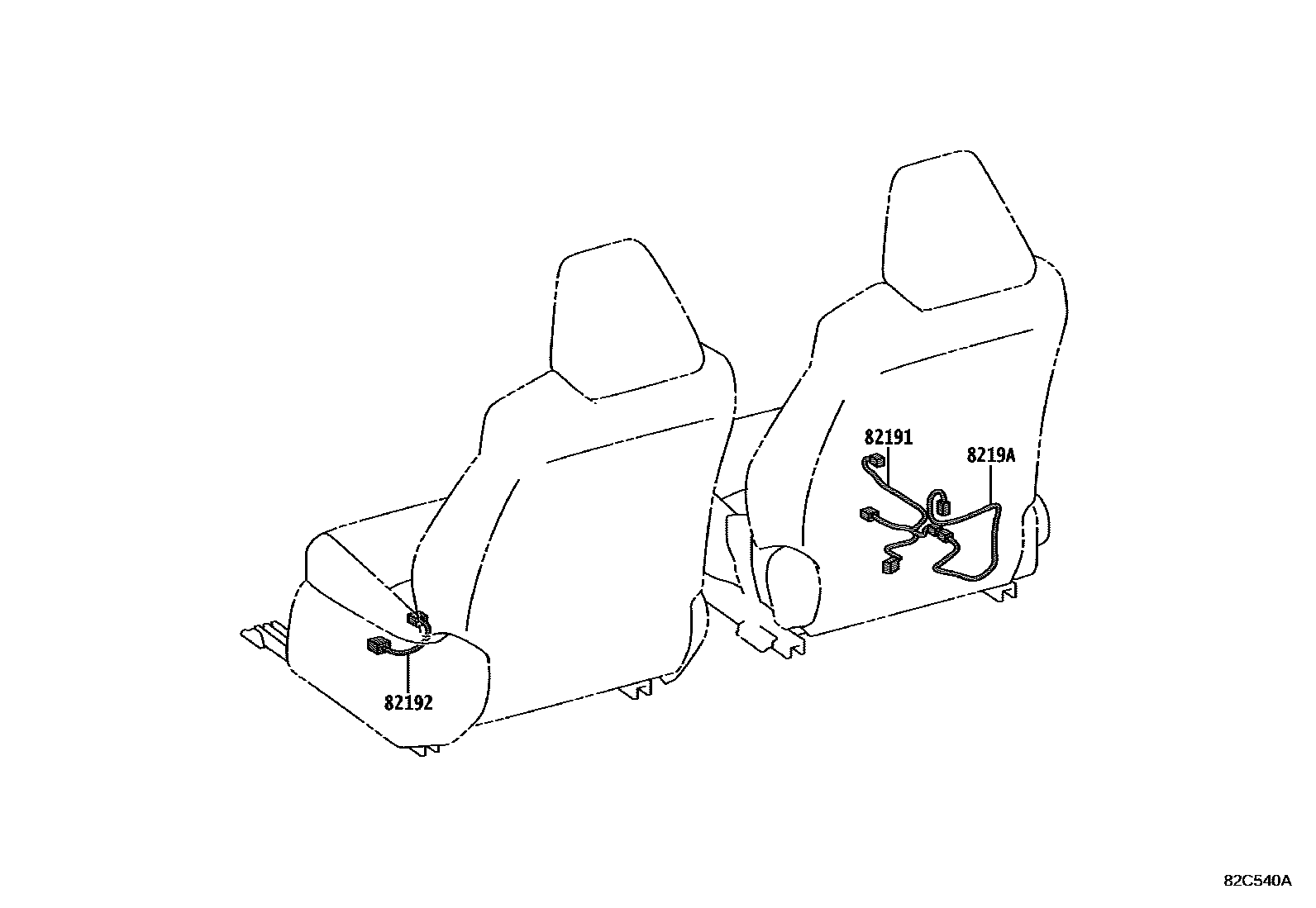

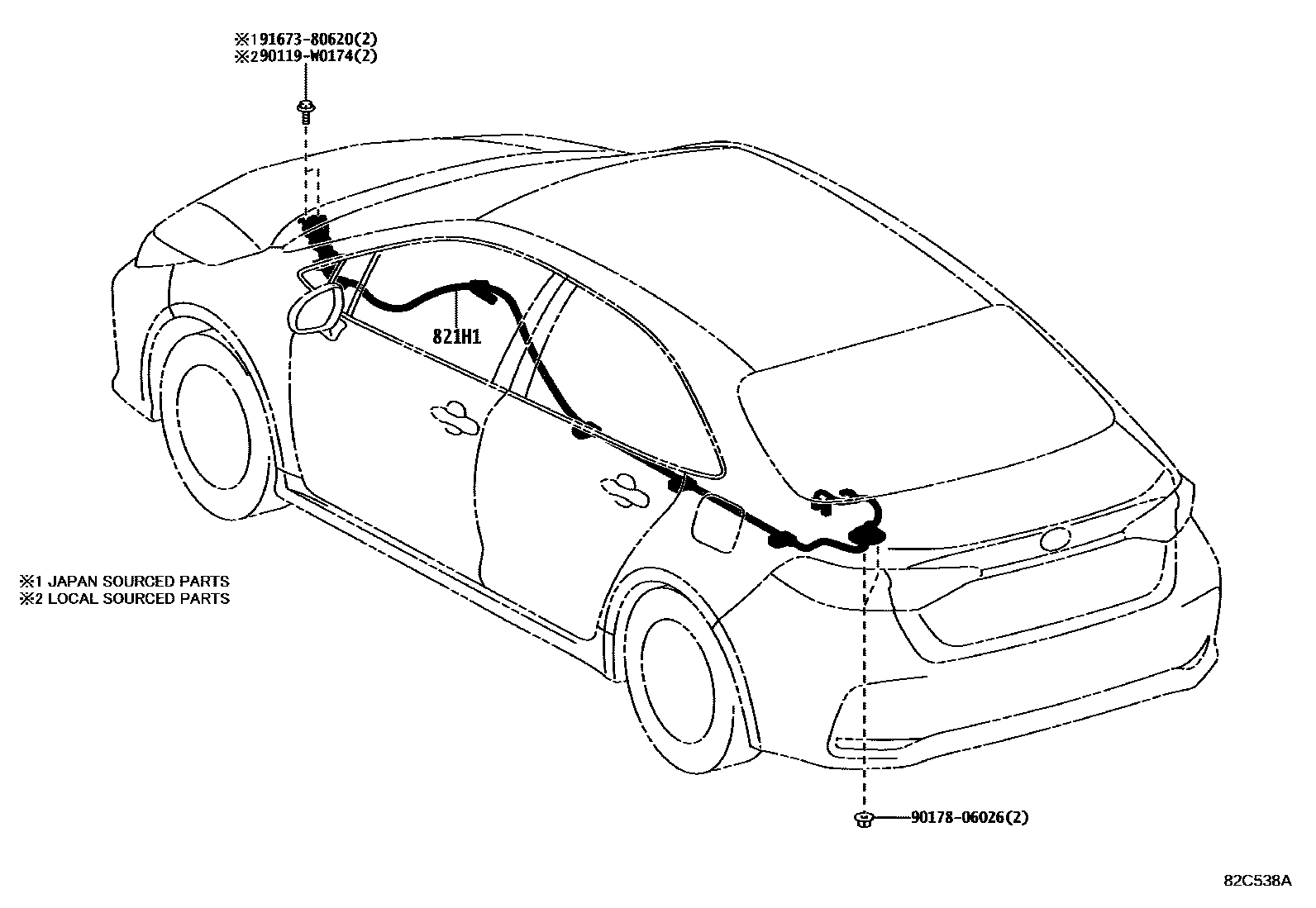

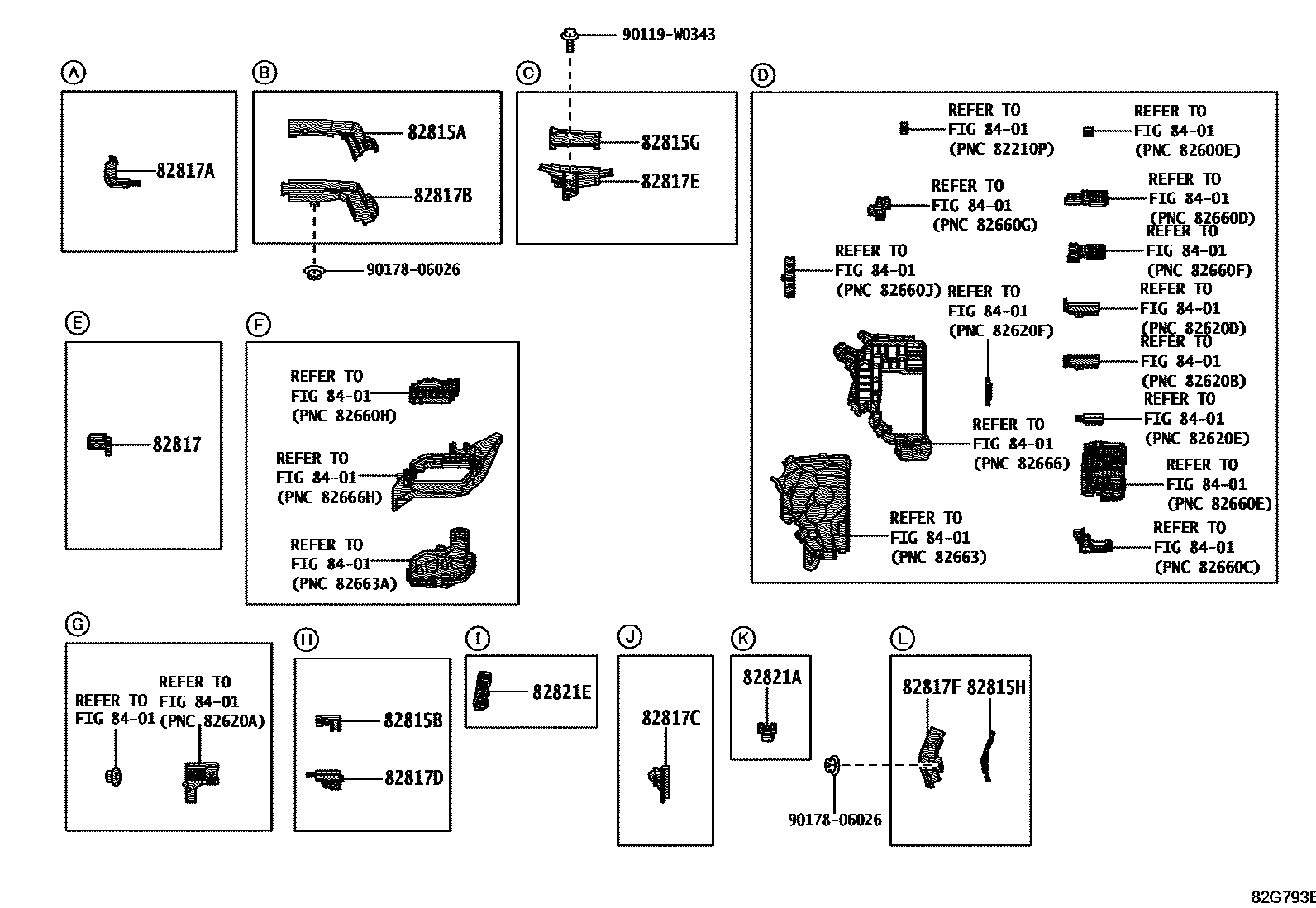

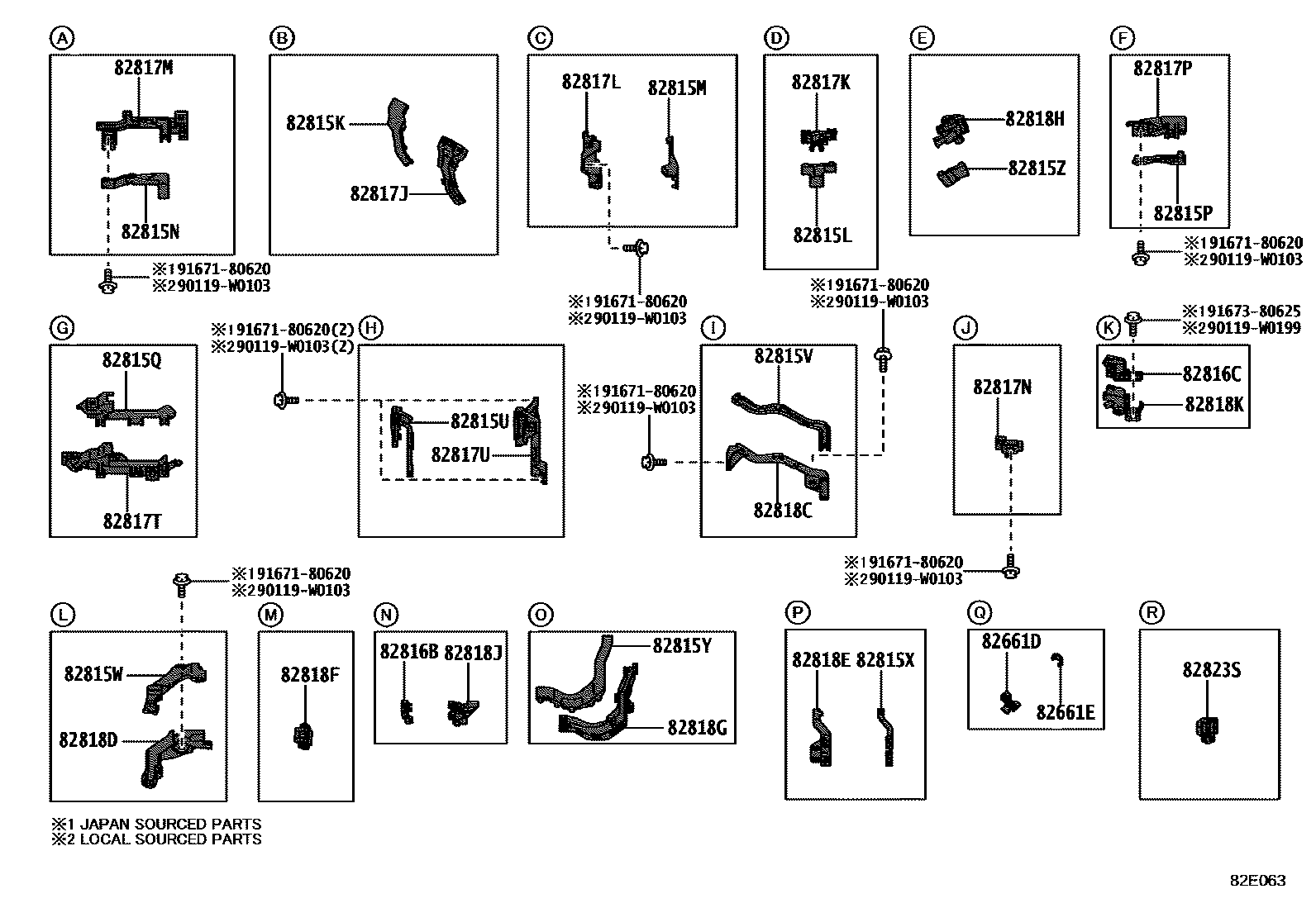

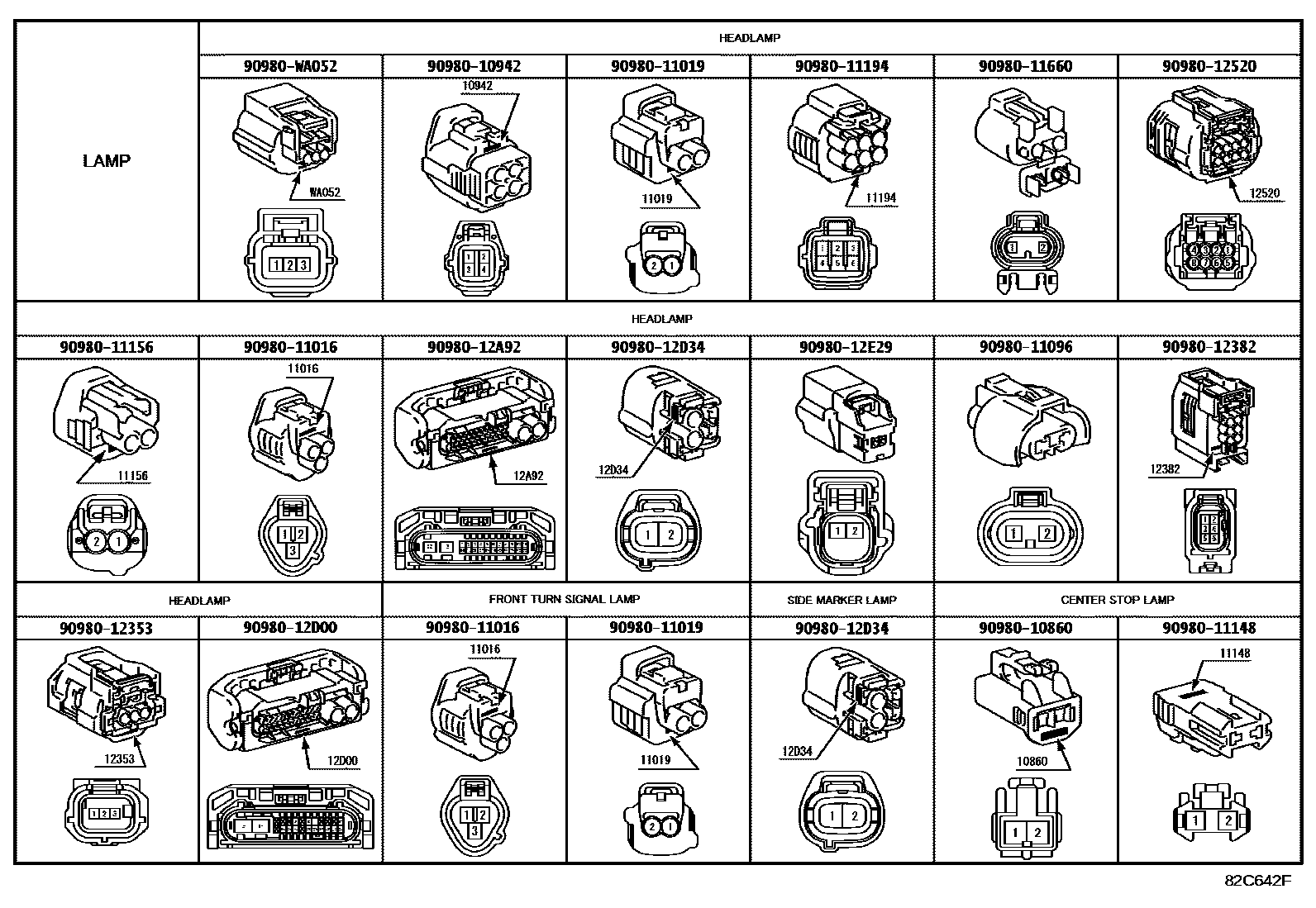

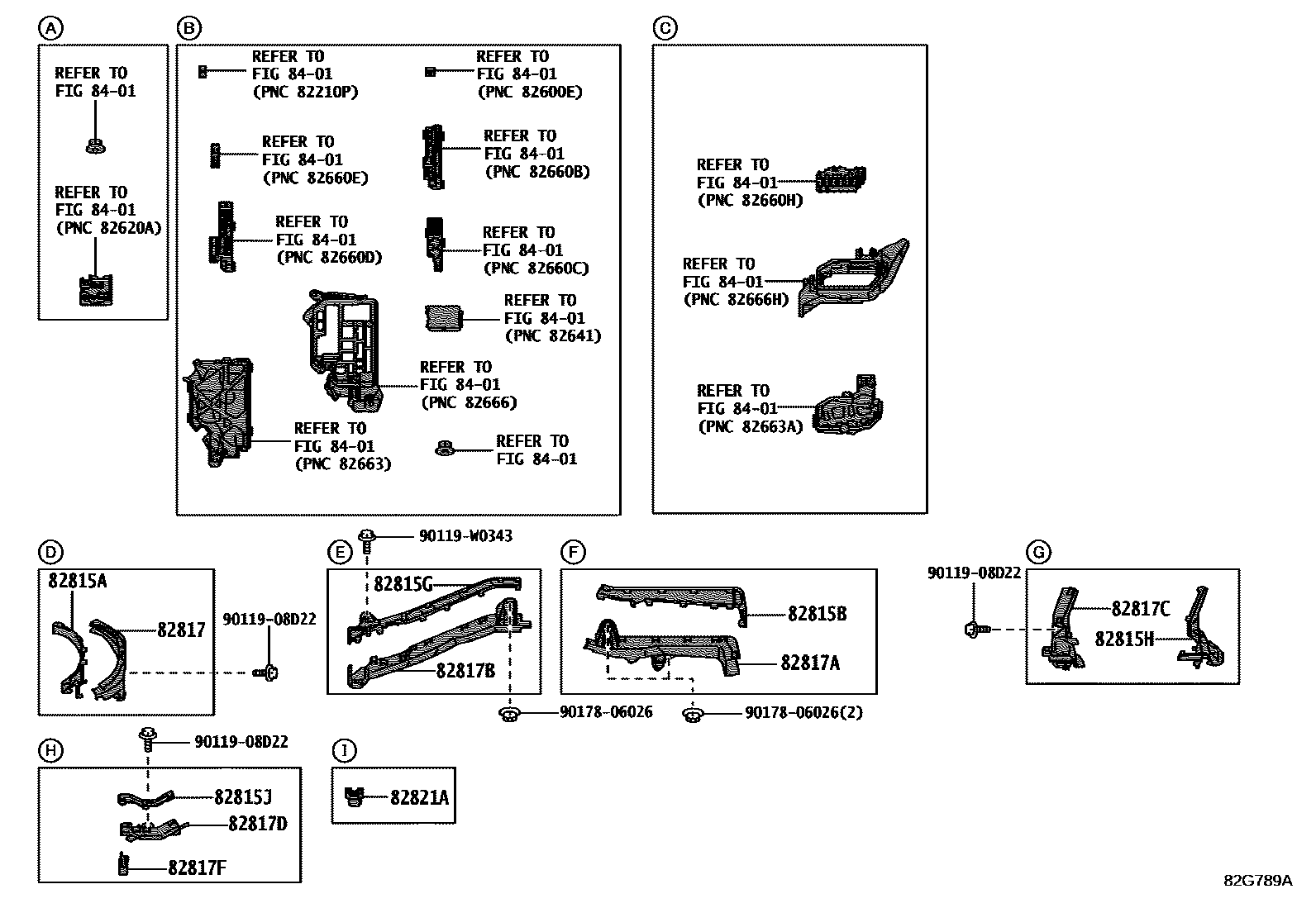

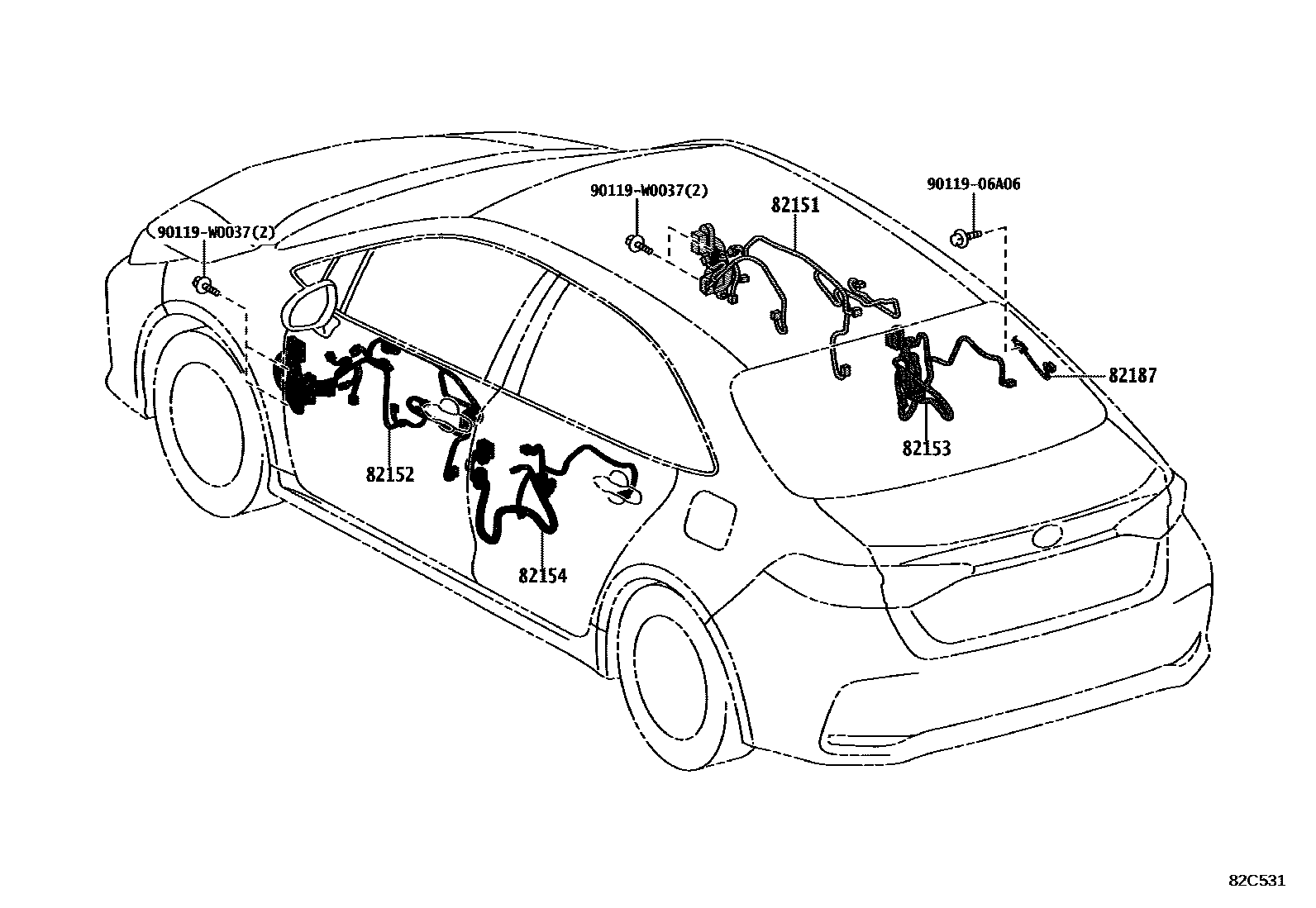

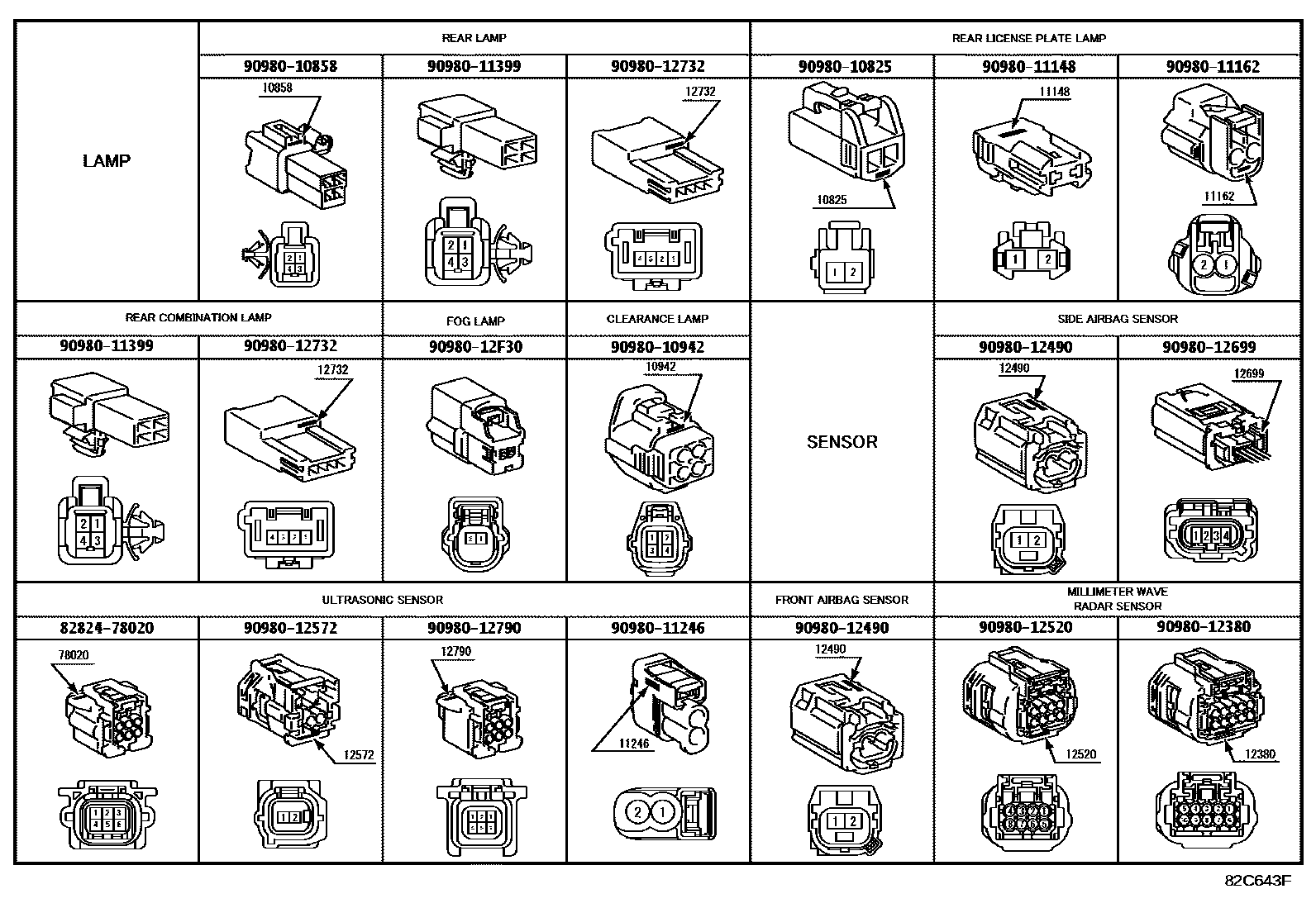

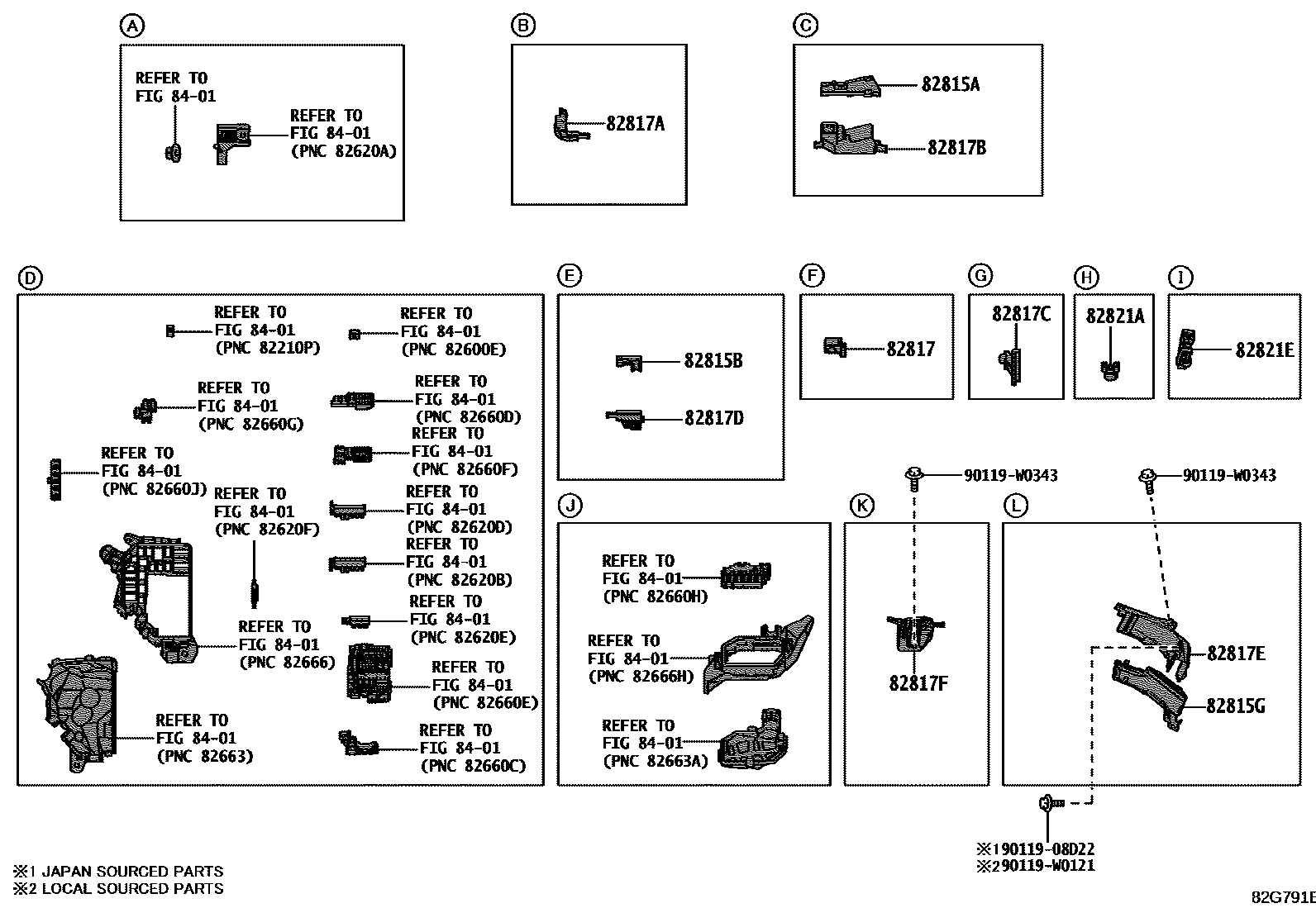

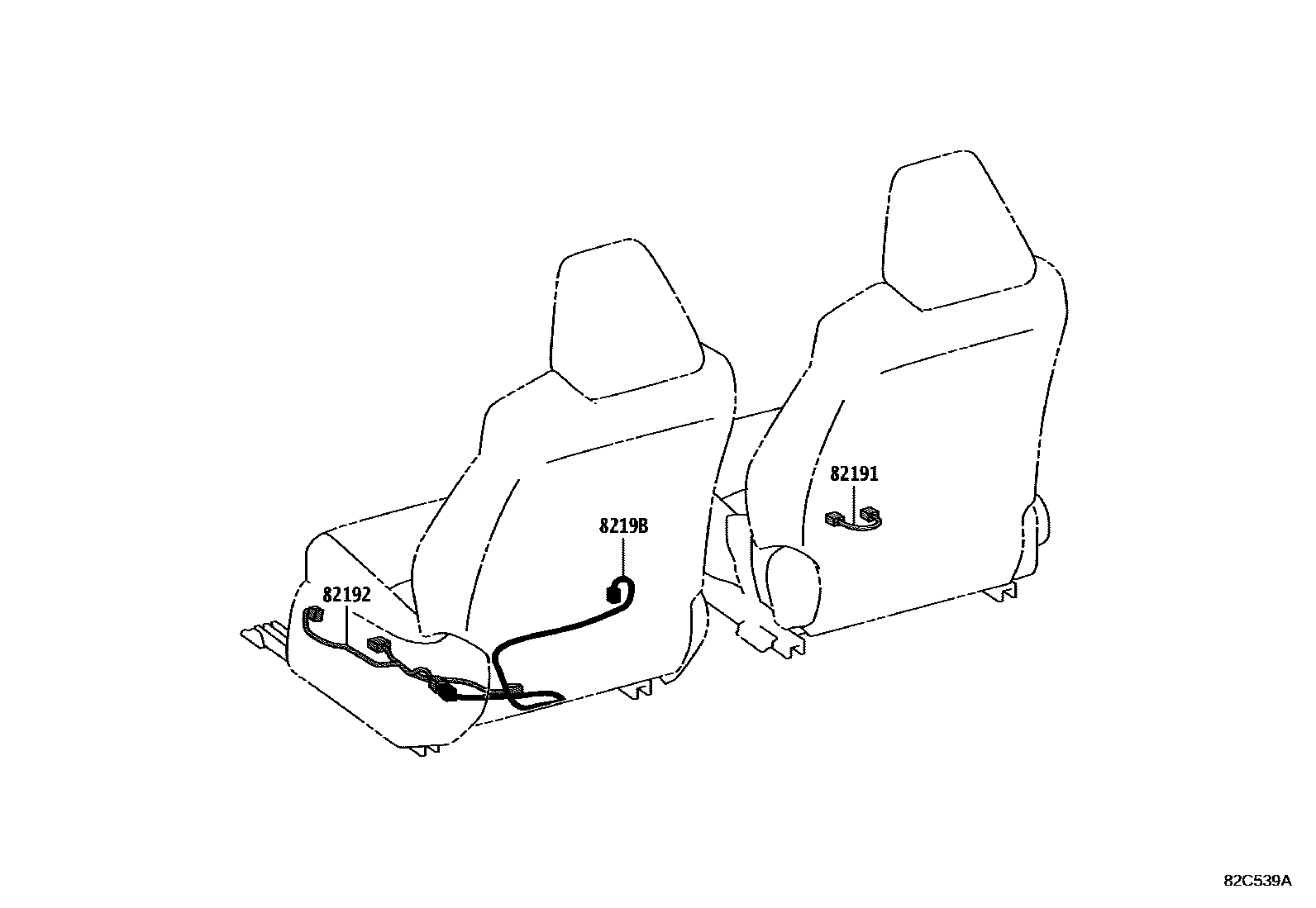

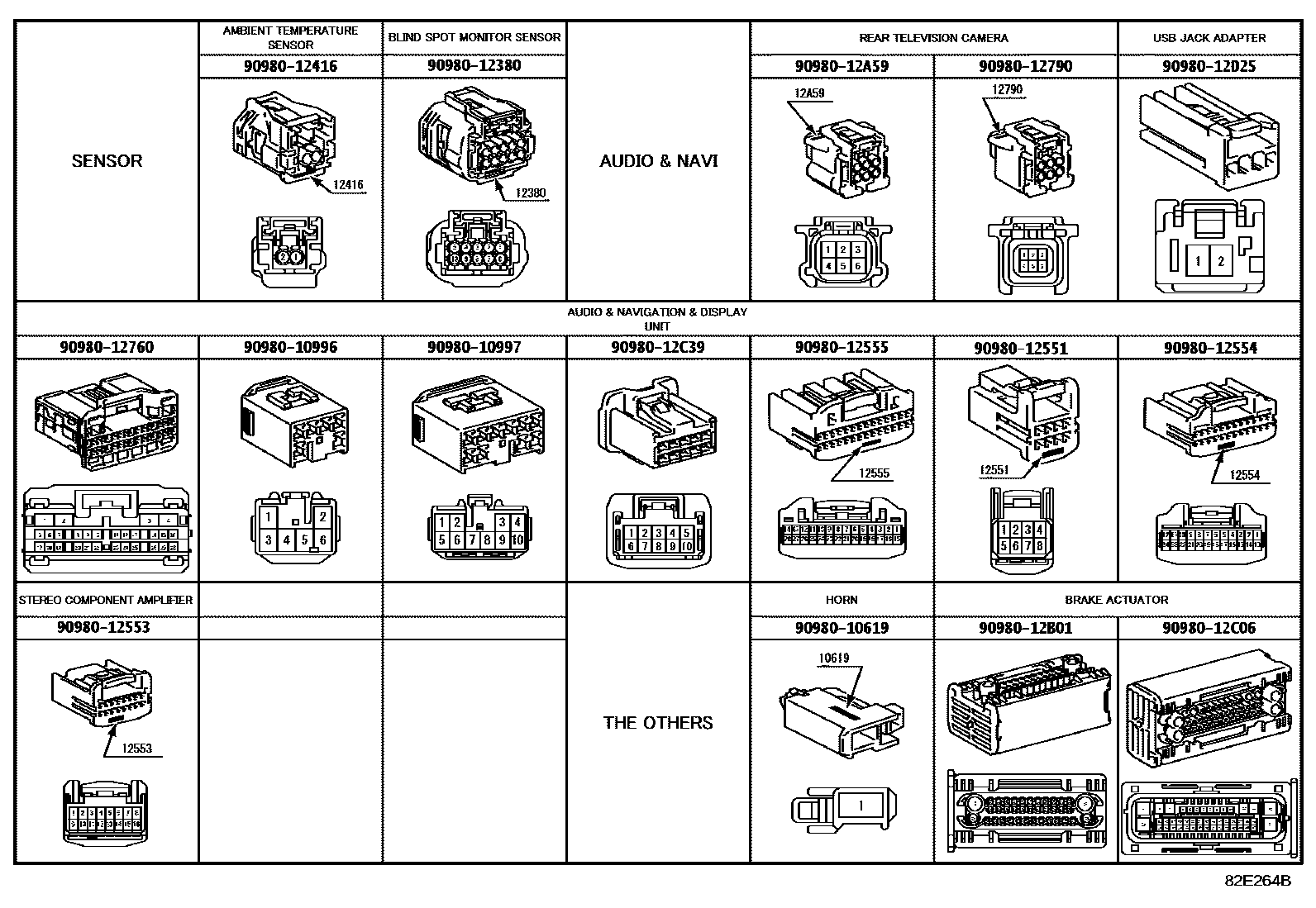

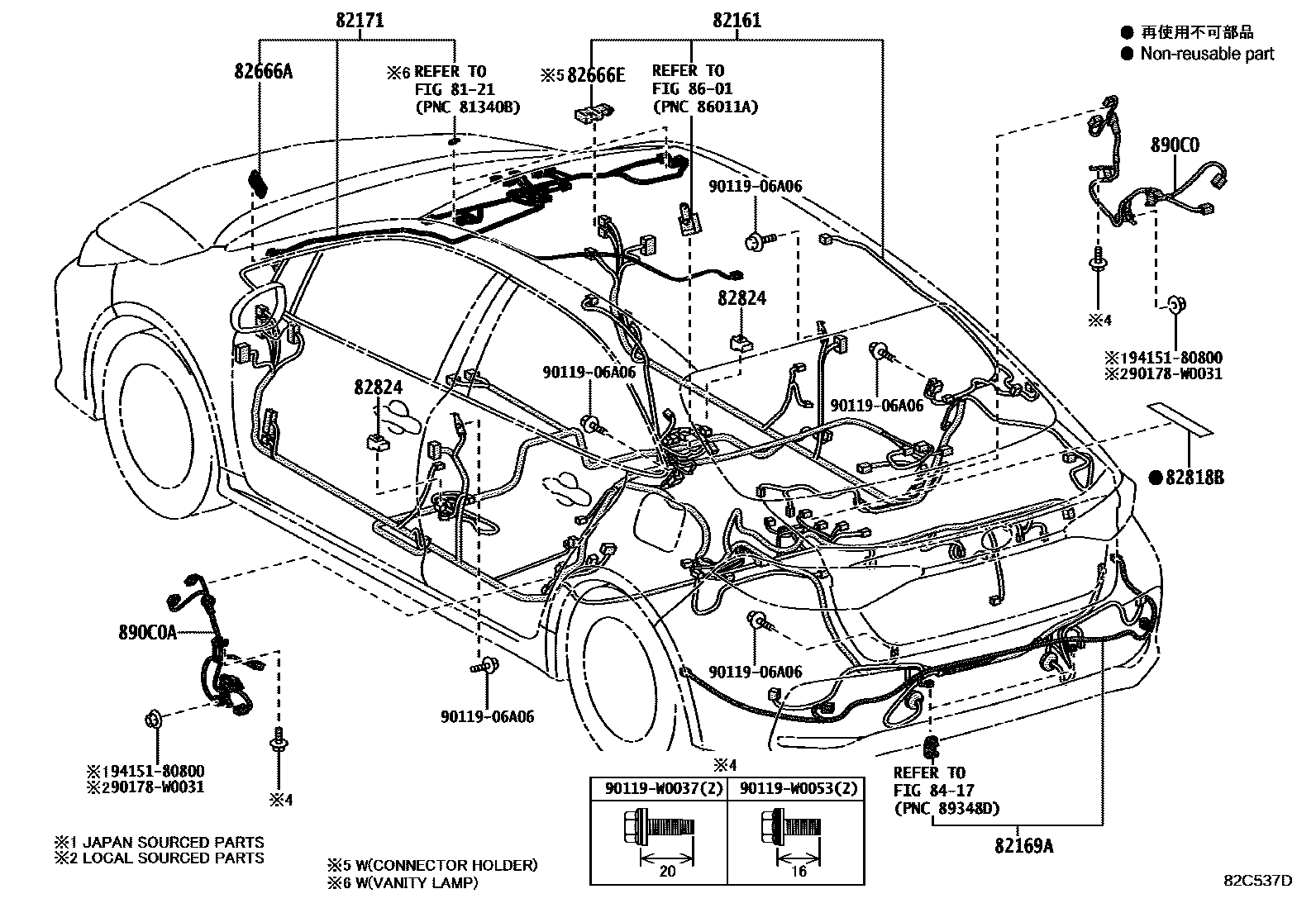

Toyota COROLLA 线束和卡夹 — Figure 8202

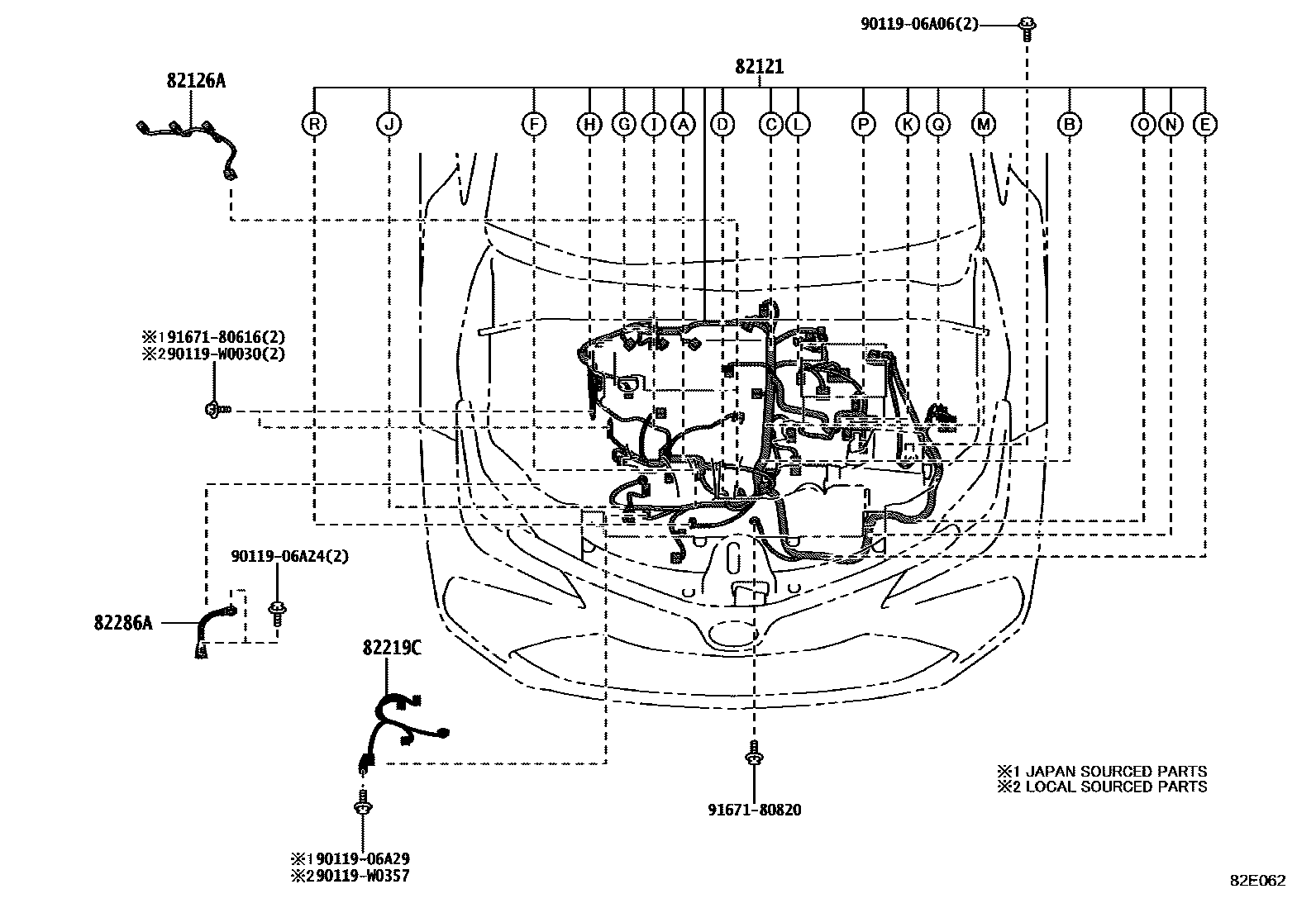

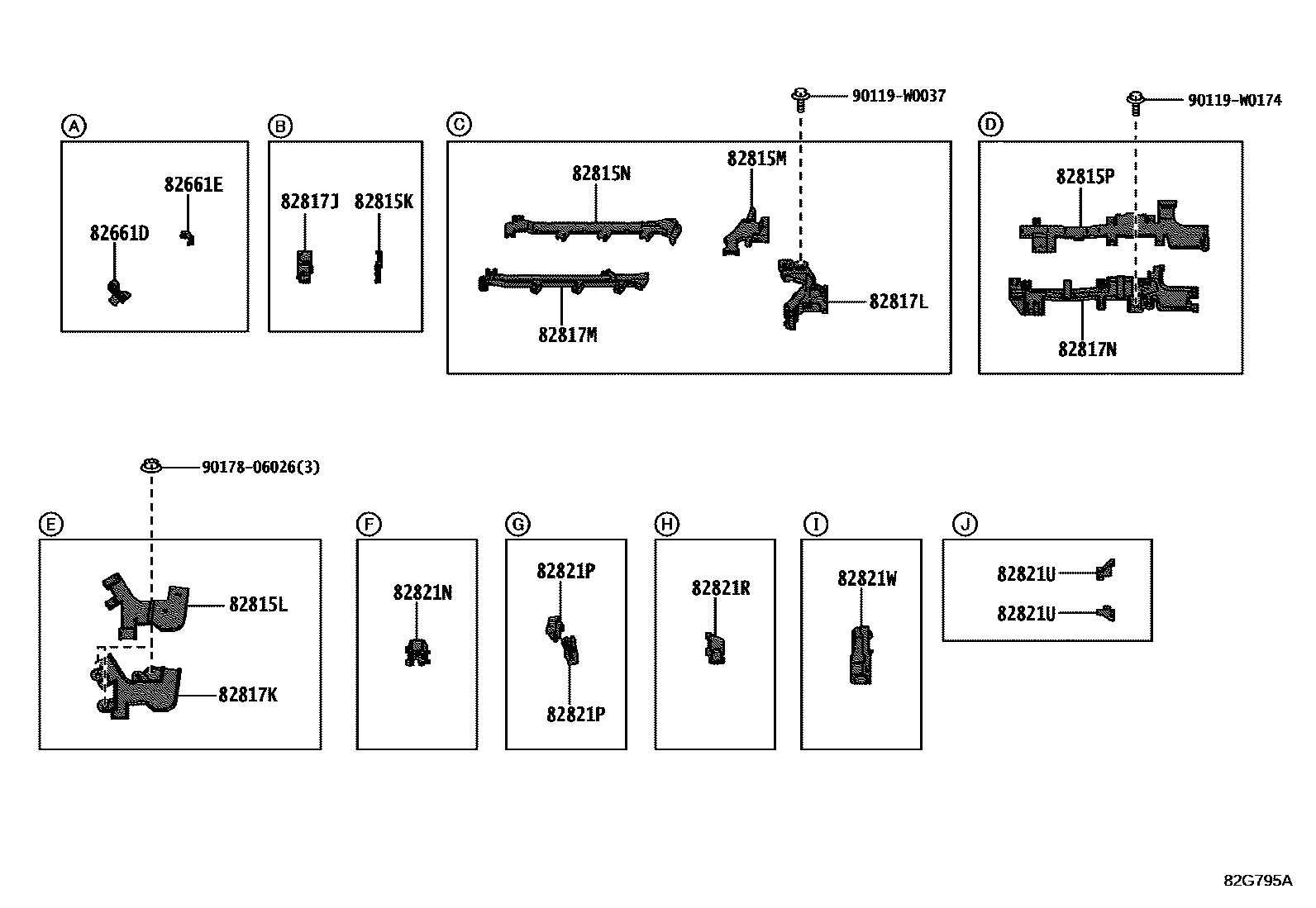

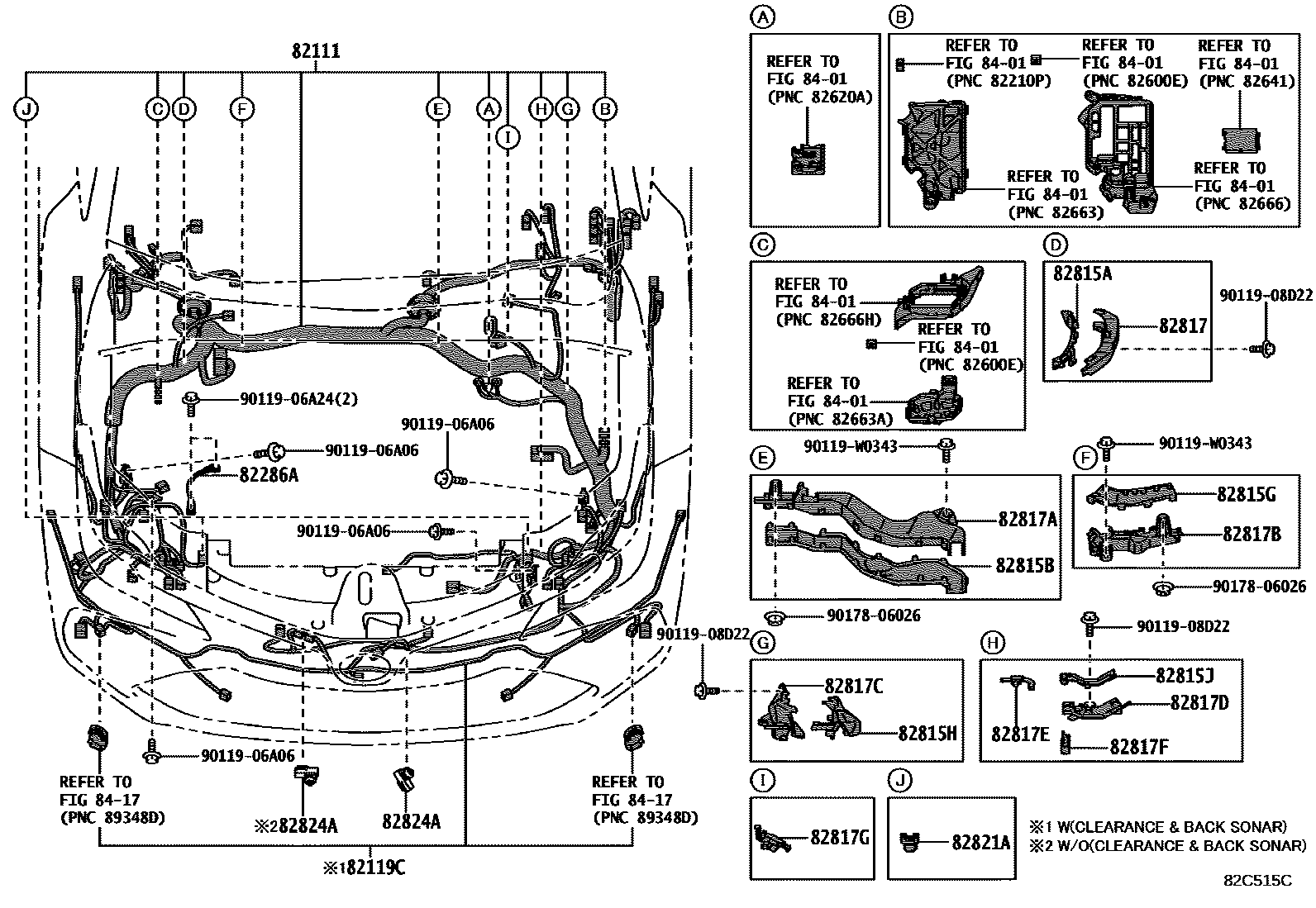

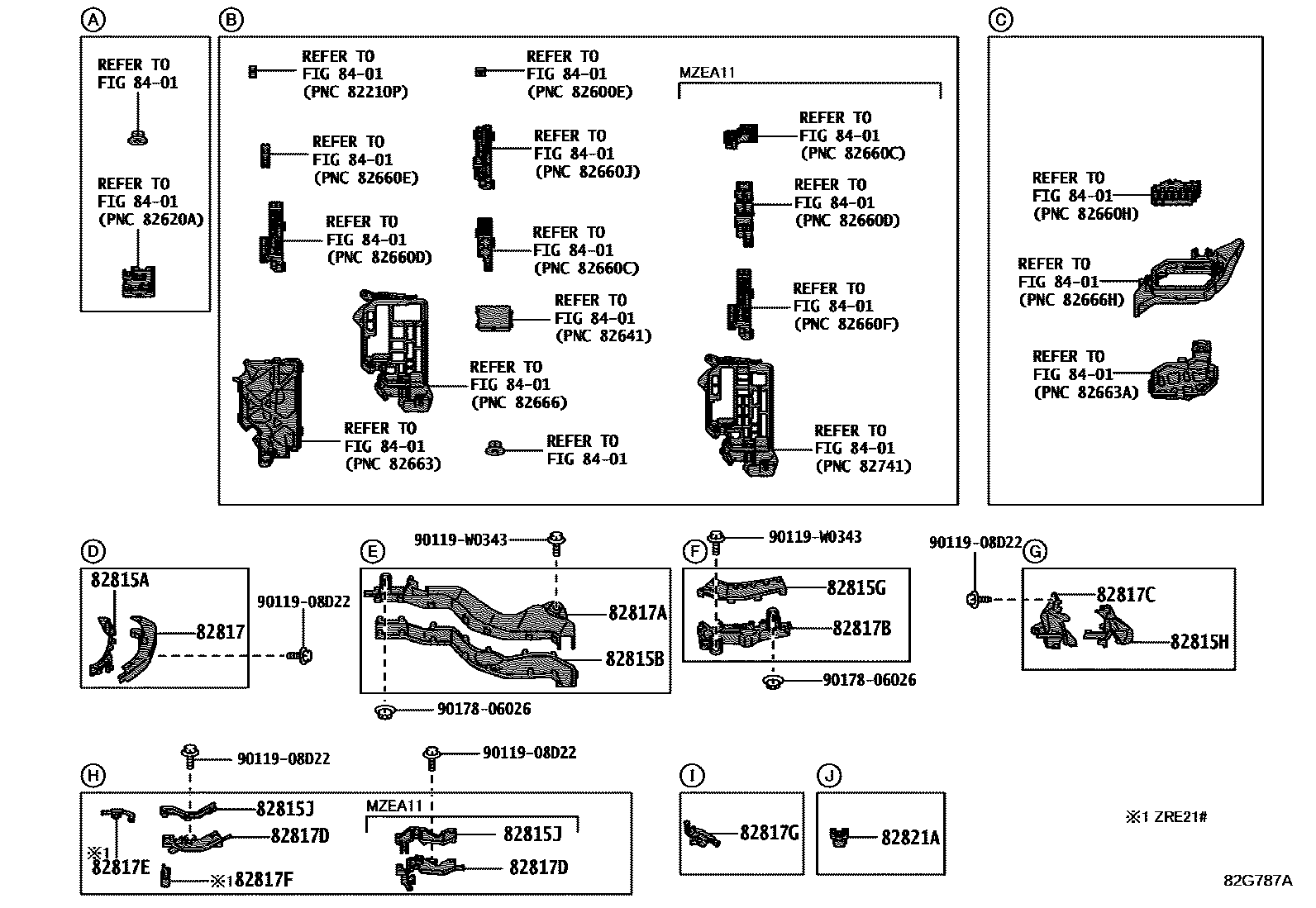

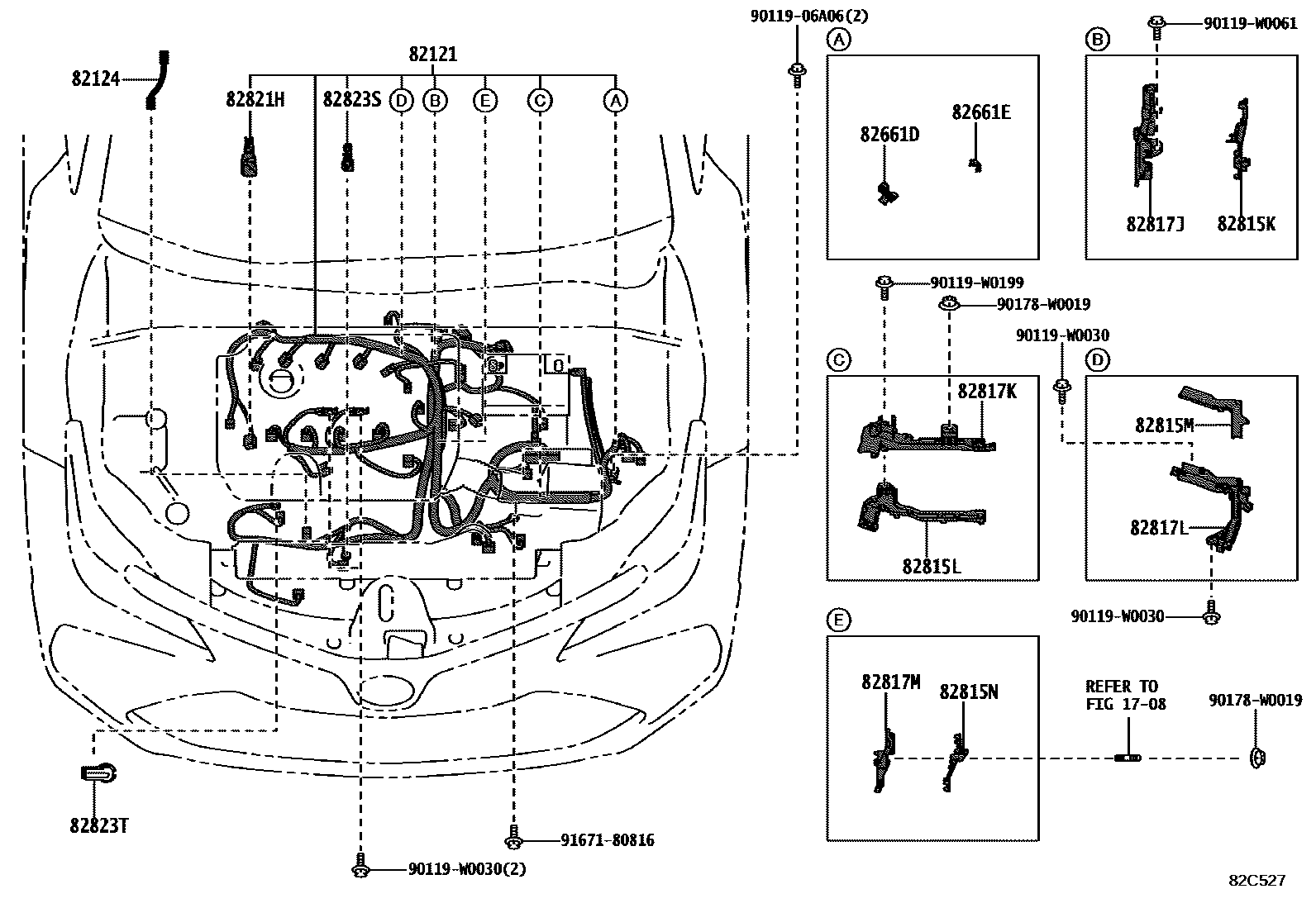

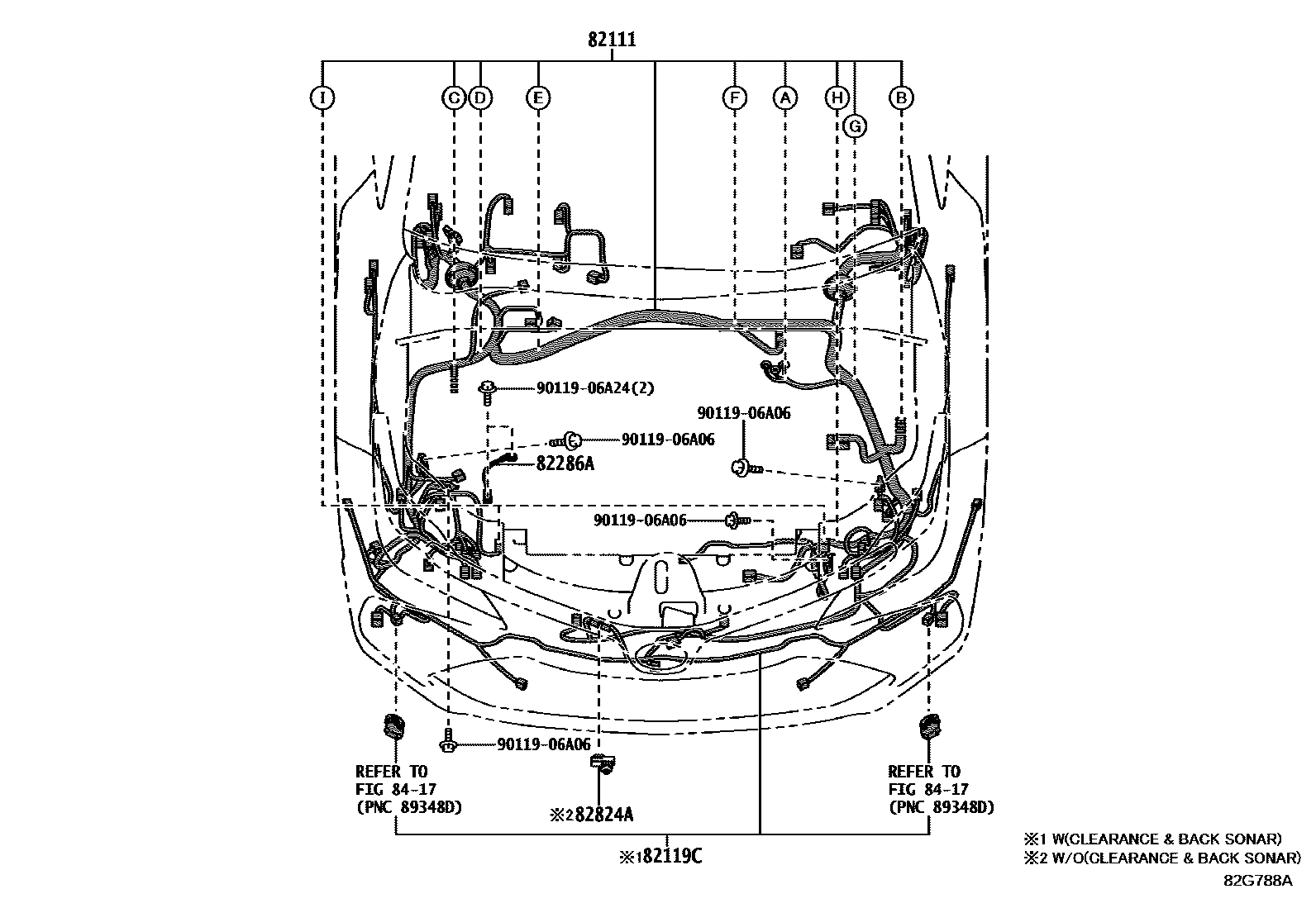

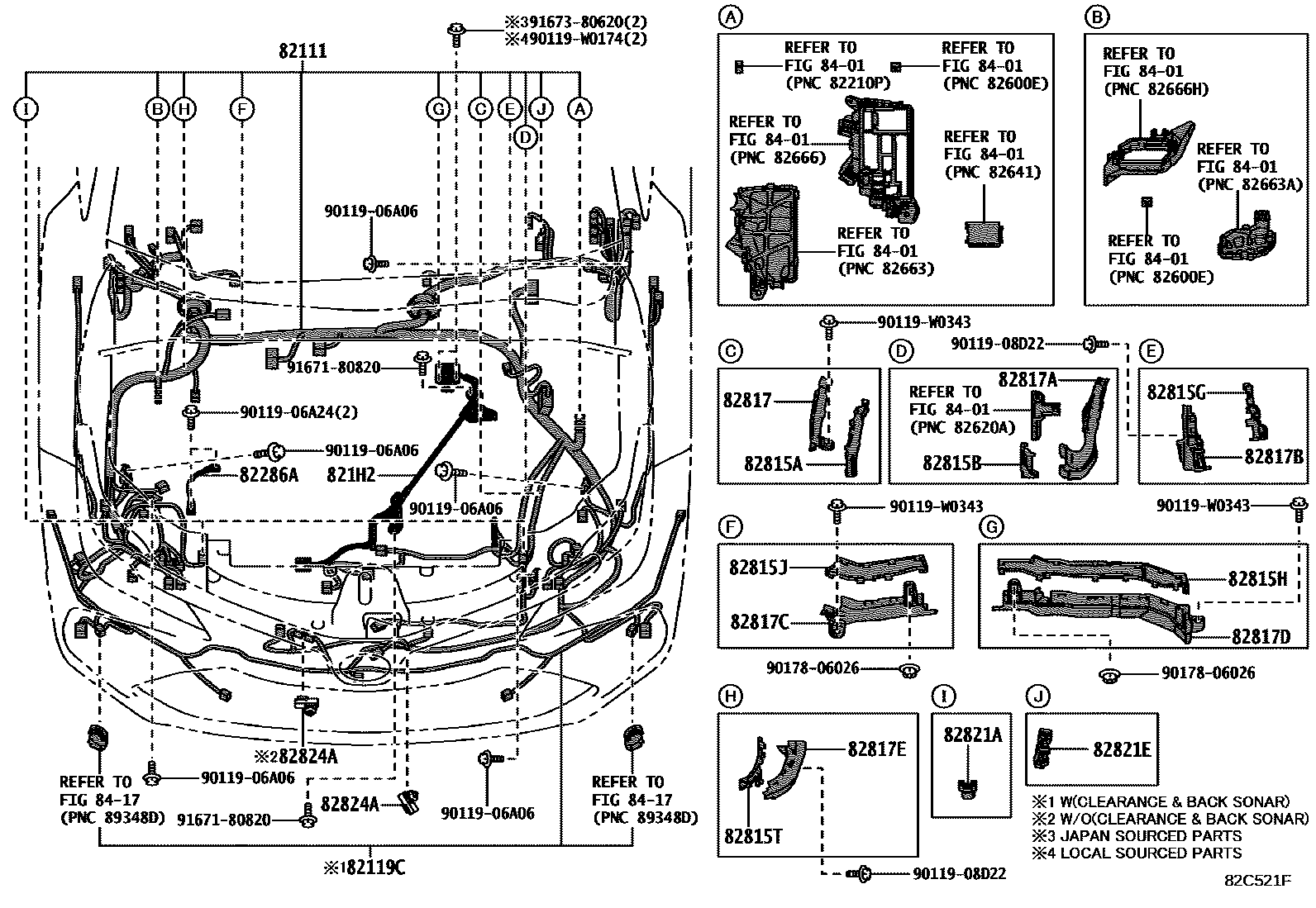

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 33 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

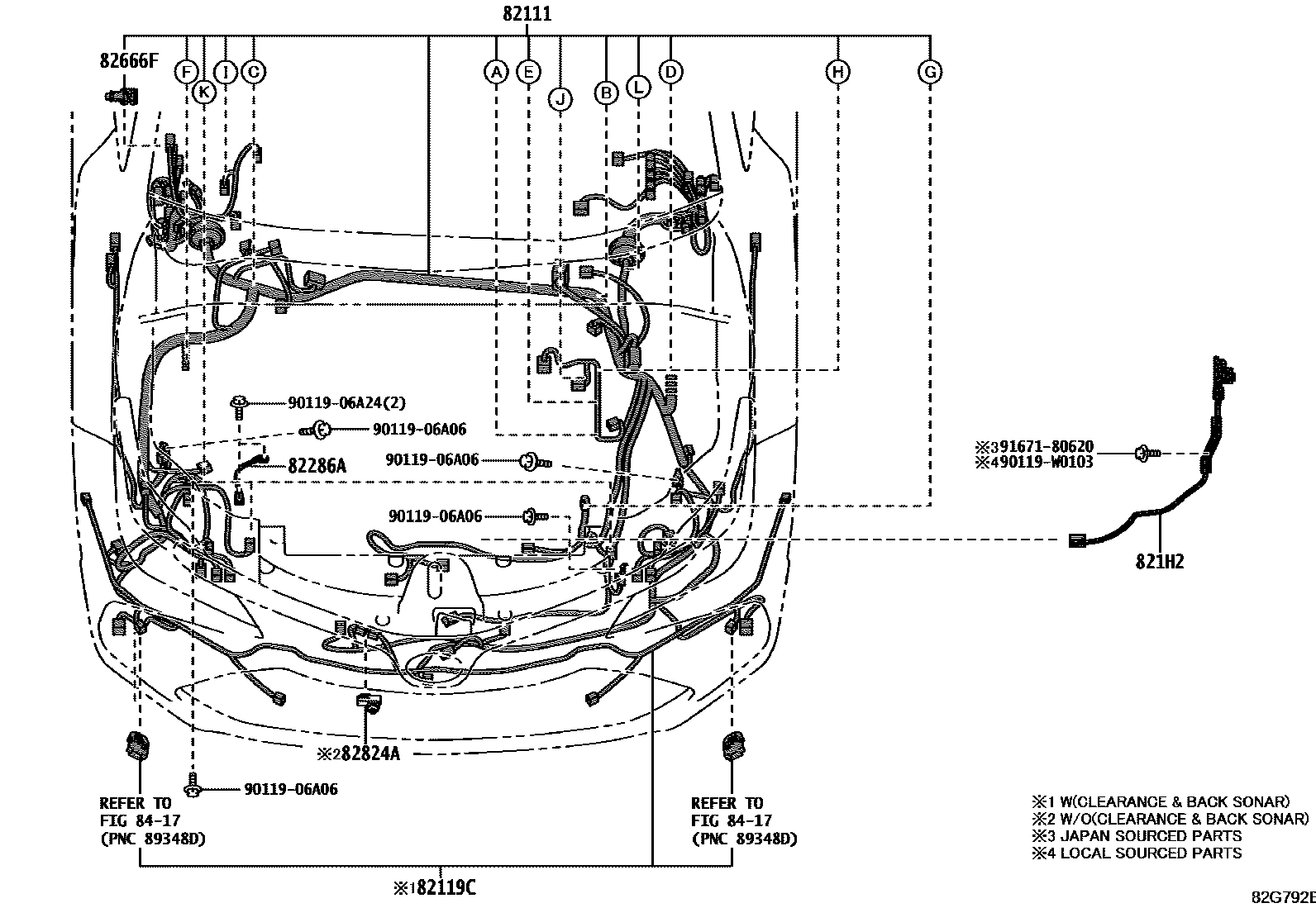

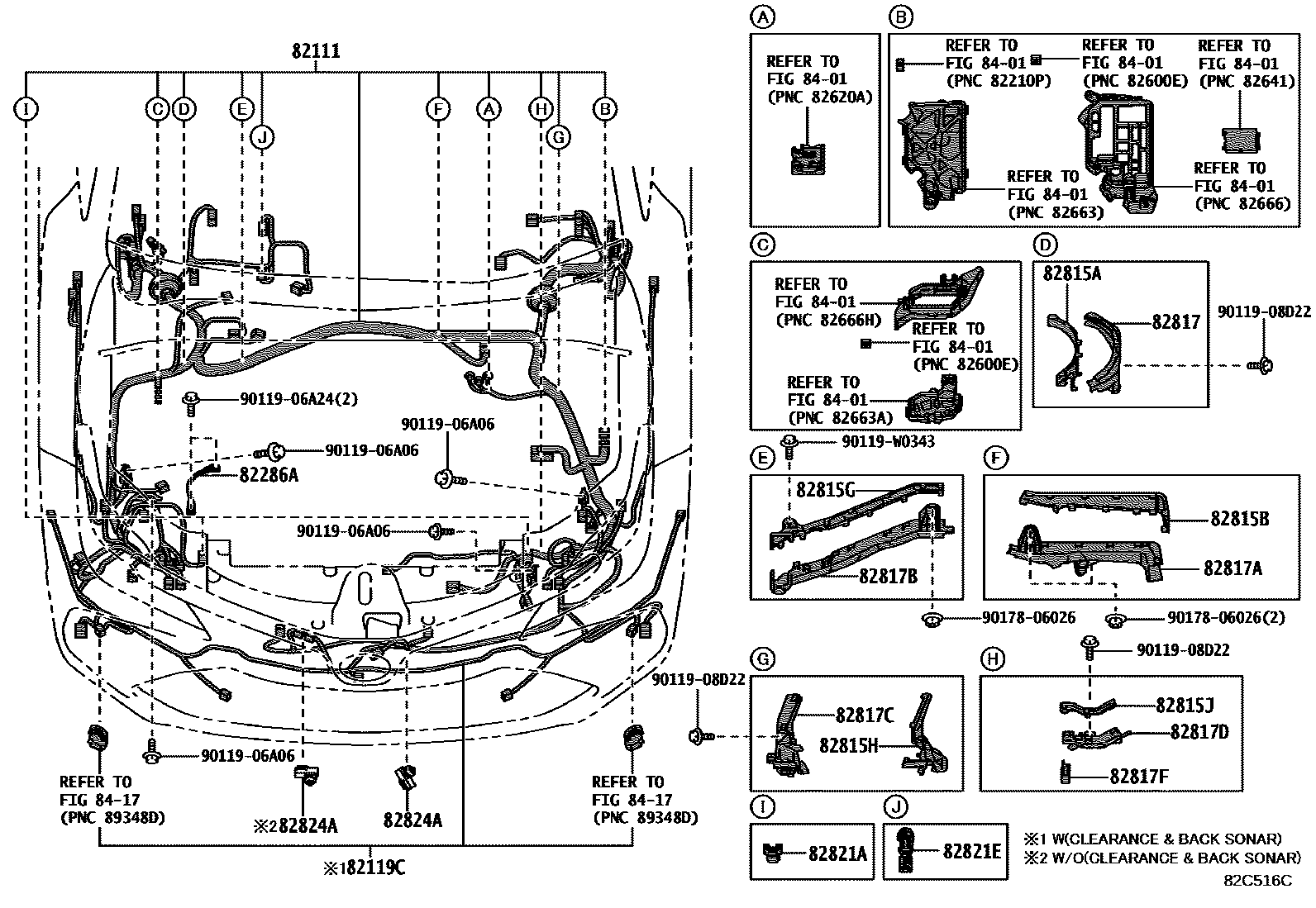

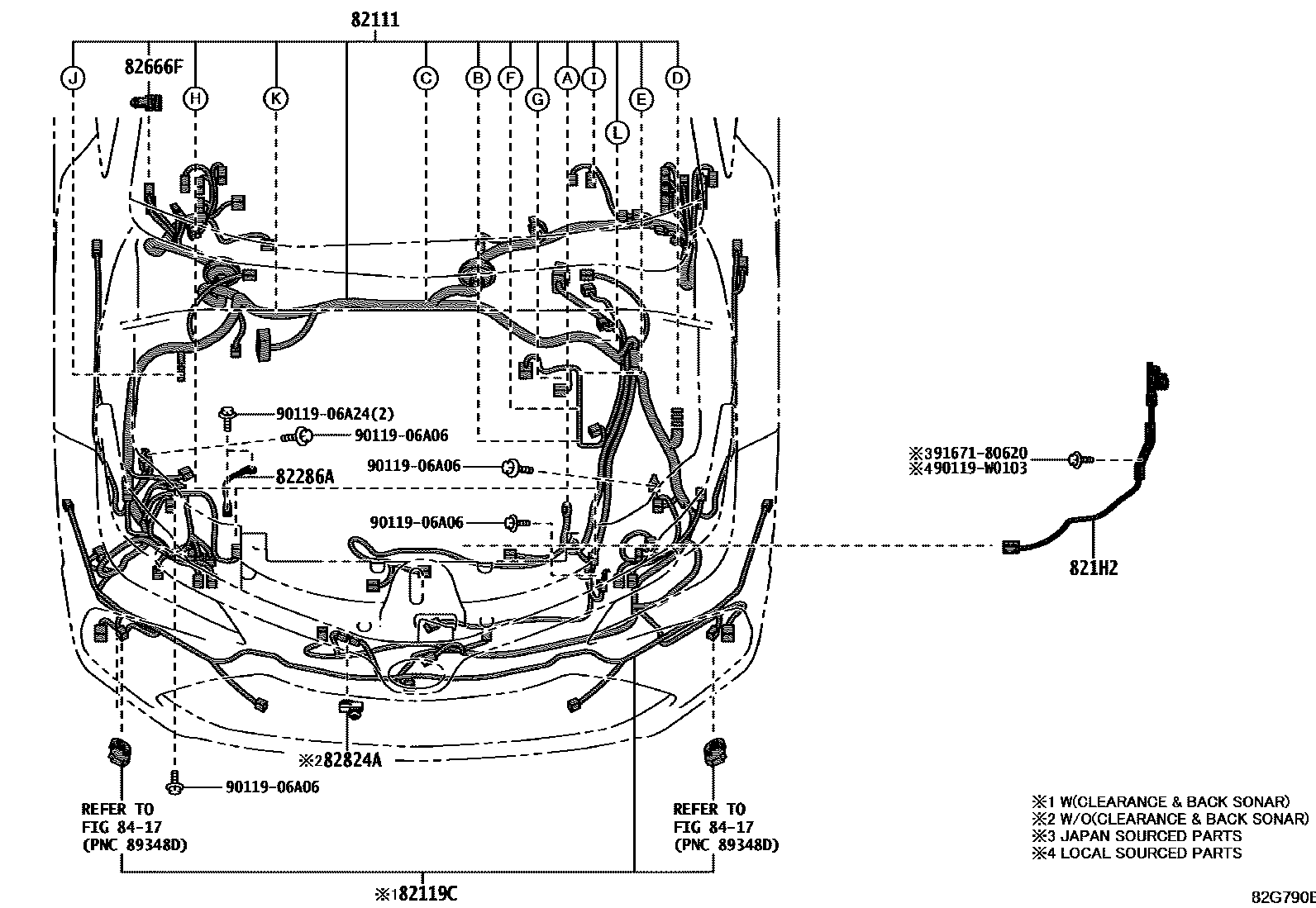

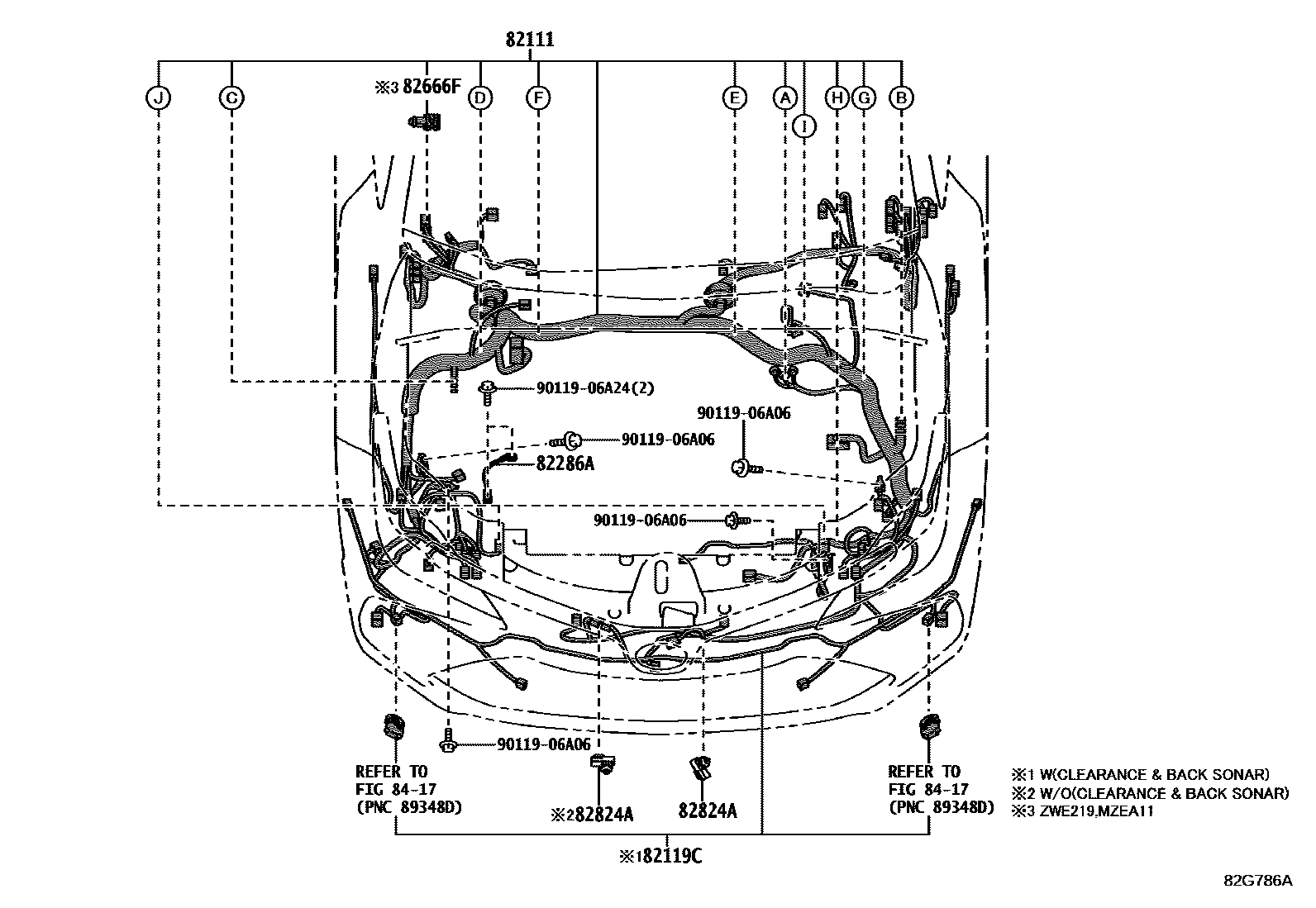

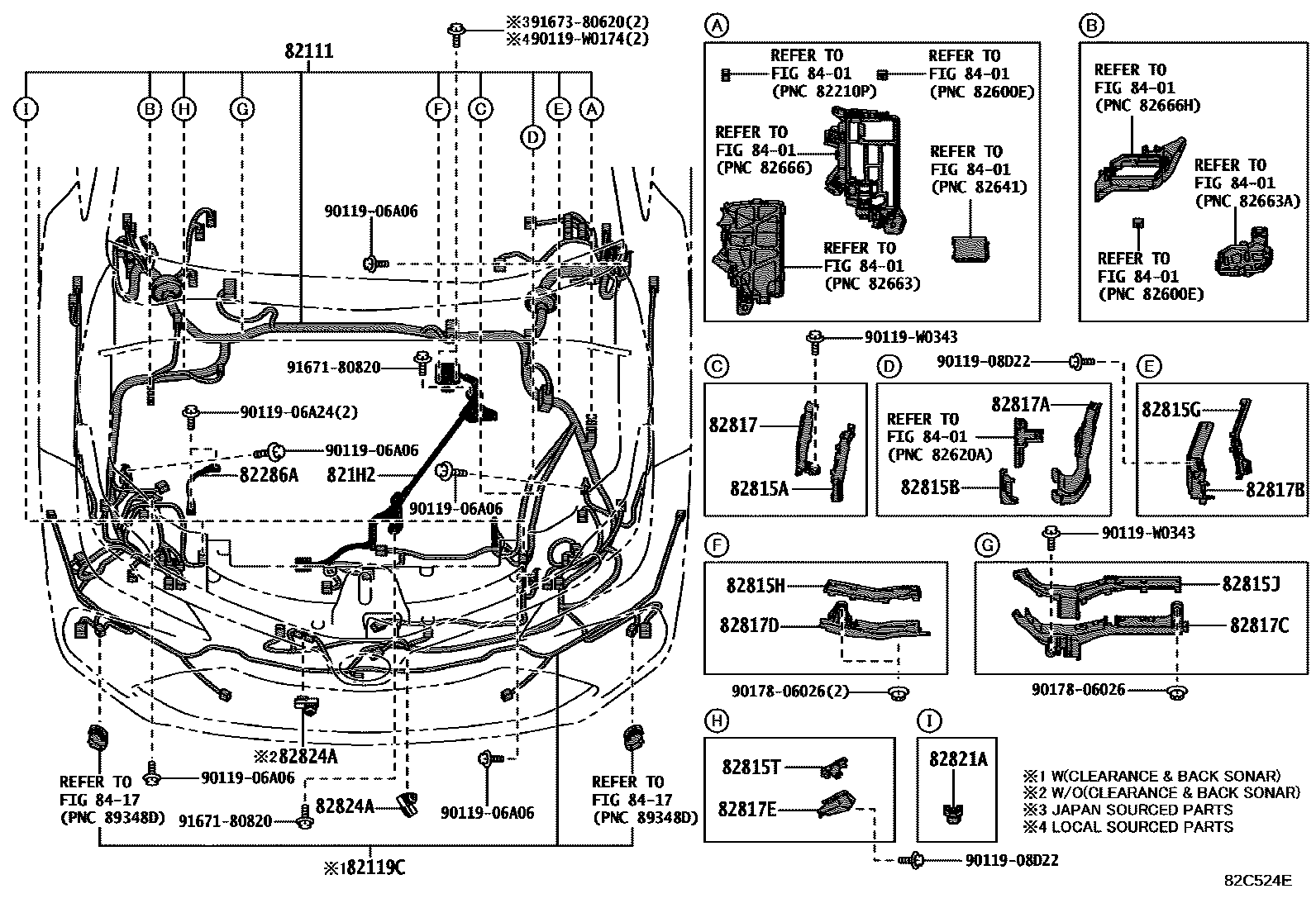

| 82111 | Engine room main wiring harness | 82111-F2680 · 82111-F2681 · 82111-F2690 · 82111-F2691 · 82111-F2700 · 82111-F2701 · 82111-F2710 · 82111-F2711 · 82111-F2720 · 82111-F2721 · 82111-F2730 · 82111-F2731 · 82111-F2740 · 82111-F2741 · 82111-F2750 · 82111-F2751 · 82111-F2760 · 82111-F2761 · 82111-F2770 · 82111-F2771 · 82111-F2780 · 82111-F2781 · 82111-F2790 · 82111-F2791 · 82111-F2810 · 82111-F2811 · 82111-F2820 · 82111-F2821 · 82111-F2830 · 82111-F2831 · 82111-F2880 · 82111-F2881 · 82111-F2890 · 82111-F2891 · 82111-F2A60 · 82111-F2A61 · 82111-F2A70 · 82111-F2A71 · 82111-F2A80 · 82111-F2A81 · 82111-F2A90 · 82111-F2A91 · 82111-F2B00 · 82111-F2B01 · 82111-F2B90 · 82111-F2B91 · 82111-F2C00 · 82111-F2C01 · 82111-F2L60 · 82111-F2M00 · 82111-F2M10 · 82111-F2M20 · 82111-F2M30 · 82111-F2M50 · 82111-F2M60 · 82111-F2M80 · 82111-F2P30 · 82111-F2P50 · 82111-F2P60 · 82111-F2Q00 · 82111-F2Q10 · 82111-F2Q30 · 82111-F2Q50 · 82111-F2Q70 · 82111-F2Q90 · 82111-F2Q91 · 82111-F2R10 · 82111-F2R11 · 82111-F2Y70 · 82111-F2Y80 · 82111-F2Y90 · 82111-FEB50 · 82111-FEL00 · 82111-FEL10 · 82111-FEL20 · 82111-FEL30 · 82111-FEL40 · 82111-FEL50 · 82111-FEL60 · 82111-FEL70 · 82111-FEL80 · 82111-FEL90 · 82111-FEM00 · 82111-FEM10 · 82111-FEM20 · 82111-FEM30 · 82111-FEM40 · 82115-F2050 · 82115-F2060 · 82115-F2070 · 82115-F2071 · 82115-F2290 · 82115-F2300 · 82115-F2360 · 82115-F2370 · 82115-F2372 · 82115-F2380 · 82115-F2382 · 82115-F2400 · 82115-F2870 · 82115-F2880 · 82115-F2890 · 82115-F2891 · 82115-F2A00 · 82115-F2A10 · 82115-F2B60 · 82115-F2B70 · 82115-F2B80 · 82115-F2B90 · 82115-F2C00 · 82115-F2C10 · 82115-F2C20 · 82115-F2C30 · 82115-F2C31 · 82115-F2C40 · 82115-F2C41 · 82115-F2E50 · 82115-F2E60 · 82115-F2E61 · 82115-F2E70 · 82115-F2E71 · 82115-F2E80 · 82115-F2E81 · 82115-F2E90 · 82115-F2F00 · 82115-F2F10 · 82115-F2F20 · 82115-F2F30 · 82115-F2F31 · 82115-F2F40 · 82115-F2F41 · 82115-F2F50 · 82115-F2F51 · 82115-F2F60 · 82115-F2F61 · 82115-F2G10 · 82115-F2G20 · 82115-F2G30 · 82115-F2G40 · 82115-F2L90 · 82115-F2M00 · 82115-F2M10 · 82115-F2M20 · 82115-F2M70 · 82115-F2M80 · 82115-F2M90 · 82115-F2N00 · 82115-F2N10 · 82115-F2N20 · 82115-F2N30 · 82115-F2N40 · 82115-F2N50 · 82115-F2N60 · 82115-F2N70 · 82115-F2N80 · 82115-F2N90 · 82115-F2P00 · 82115-F2P20 · 82115-F2P30 · 82115-F2P40 · 82115-F2P50 · 82115-F2P60 · 82115-F2P80 · 82115-F2P90 · 82115-F2Q00 · 82115-F2Q10 · 82115-F2Q20 · 82115-F2Q40 · 82116-0ZA60 · 82116-0ZR20 · 82116-0ZR80 · 82116-0ZR90 · 82116-0ZS00 · 82116-0ZS50 · 82116-0ZS60 · 82116-0ZS62 · 82116-0ZS70 · 82116-0ZS72 · 82116-0ZS90 · 82116-0ZT00 · 82116-0ZT60 · 82116-0ZT80 · 82116-0ZU30 · 82116-0ZU40 · 82116-0ZU60 · 82116-0ZU80 · 82116-0ZU90 · 82116-0ZV00 · 82116-0ZV10 · 82116-0ZV20 · 82116-0ZV30 · 82116-0ZV40 · 82116-0ZV50 · 82116-0ZV60 · 82116-0ZV70 · 82116-0ZV80 · 82116-0ZV90 · 82116-0ZW00 · 82116-0ZW10 · 82116-0ZW20 · 82116-0ZW30 · 82116-0ZX10 |
| 82119C | Engine room wiring harness No. 5 | 82119-02070 · 82119-02120 · 82119-02280 |

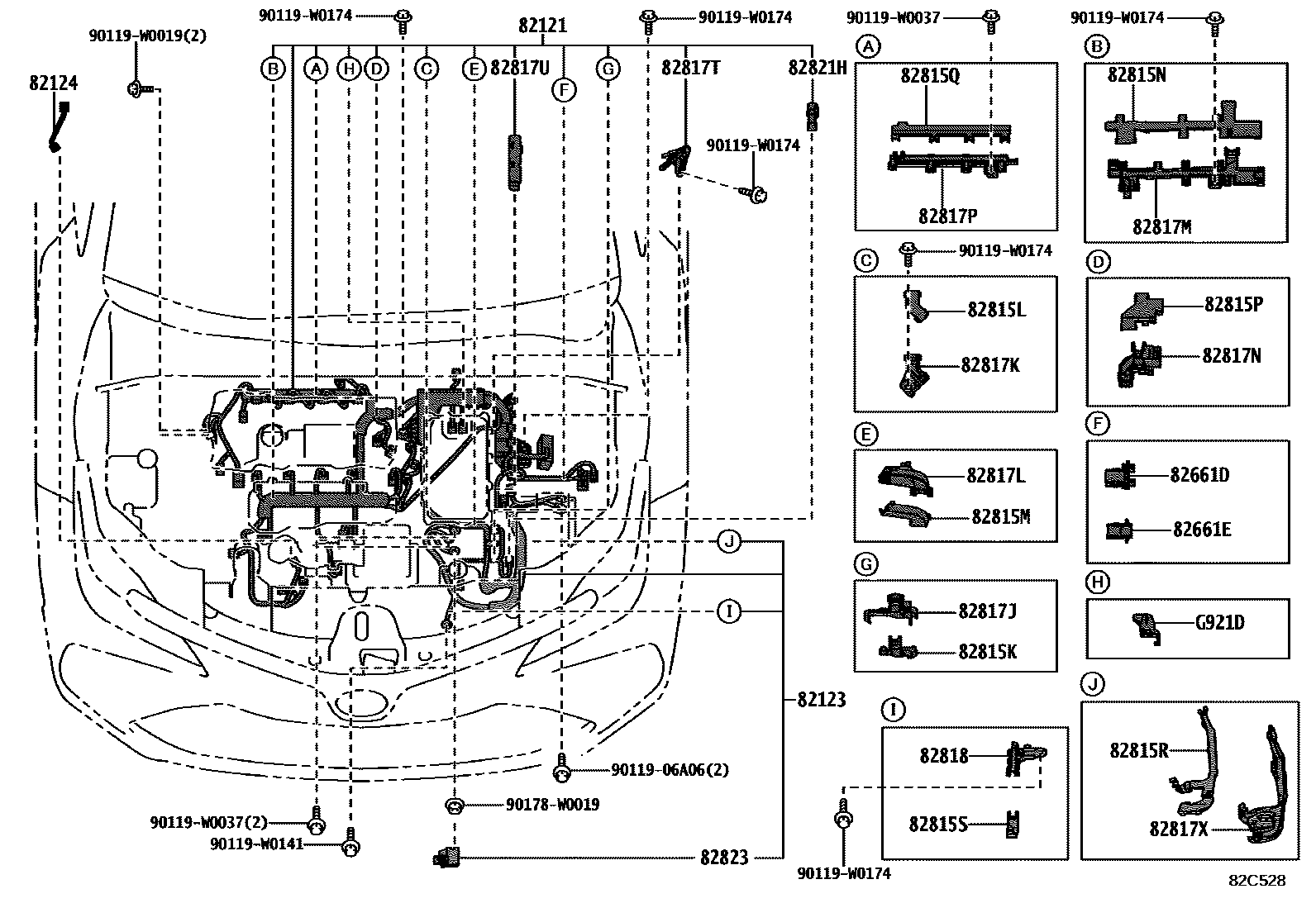

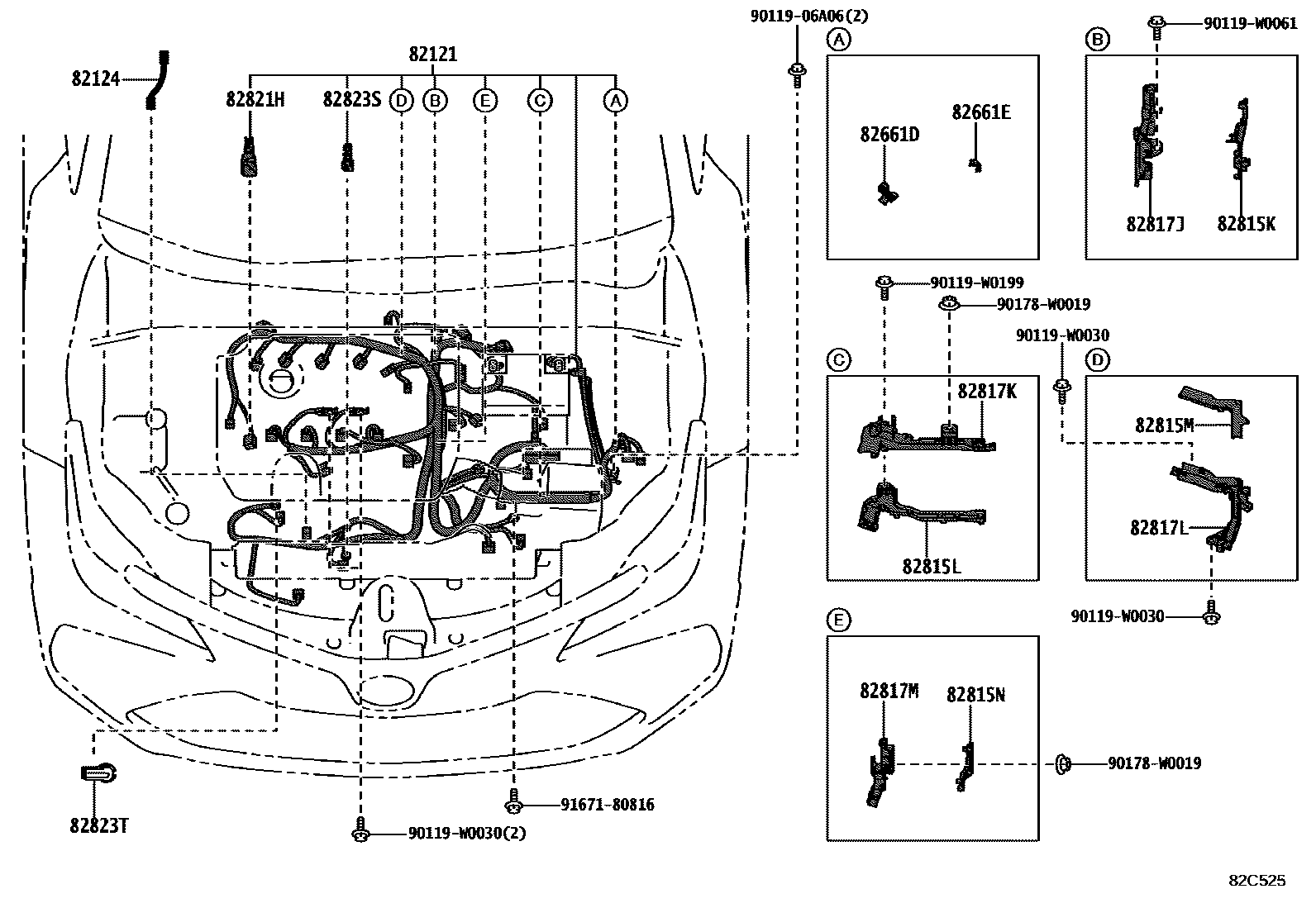

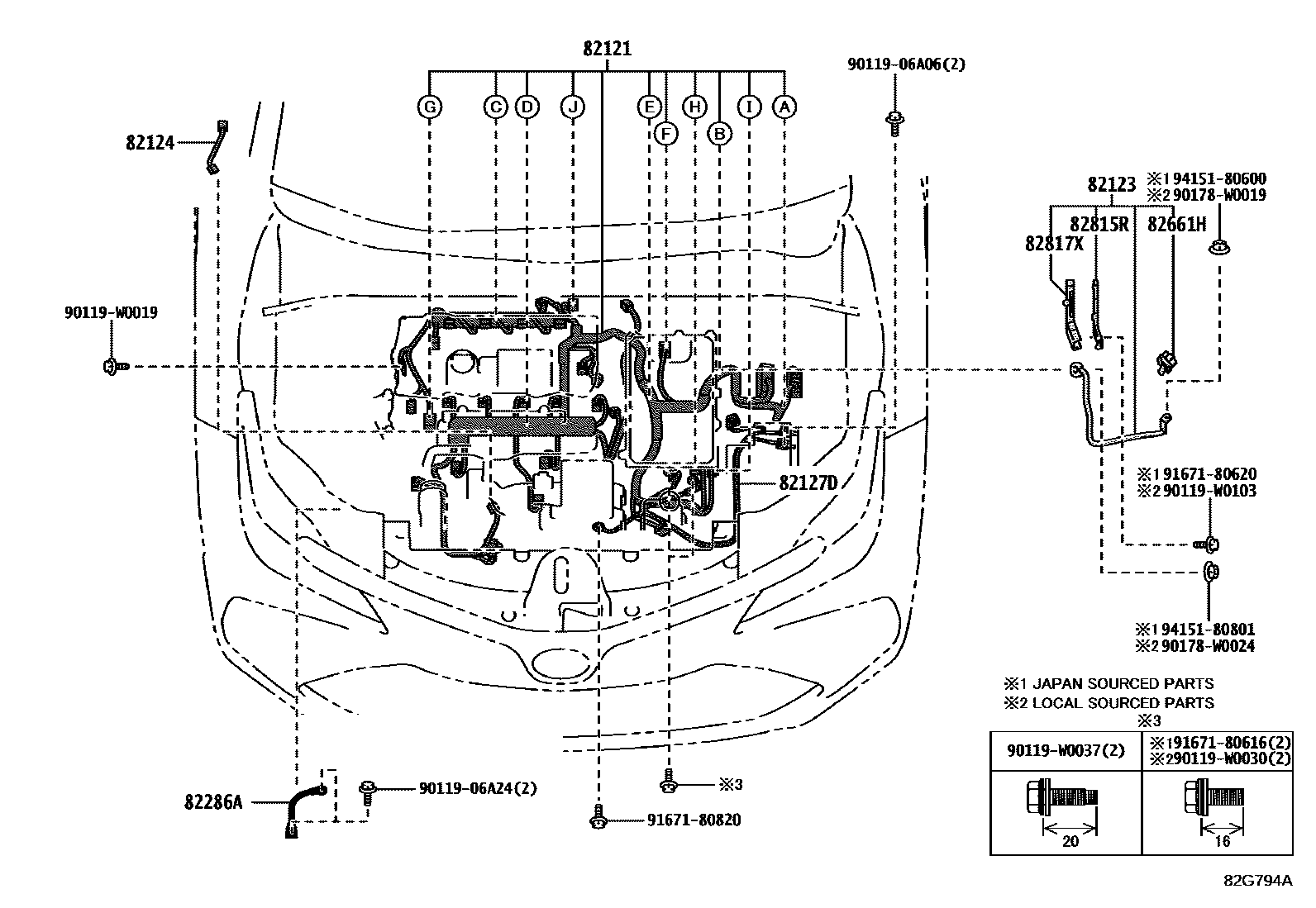

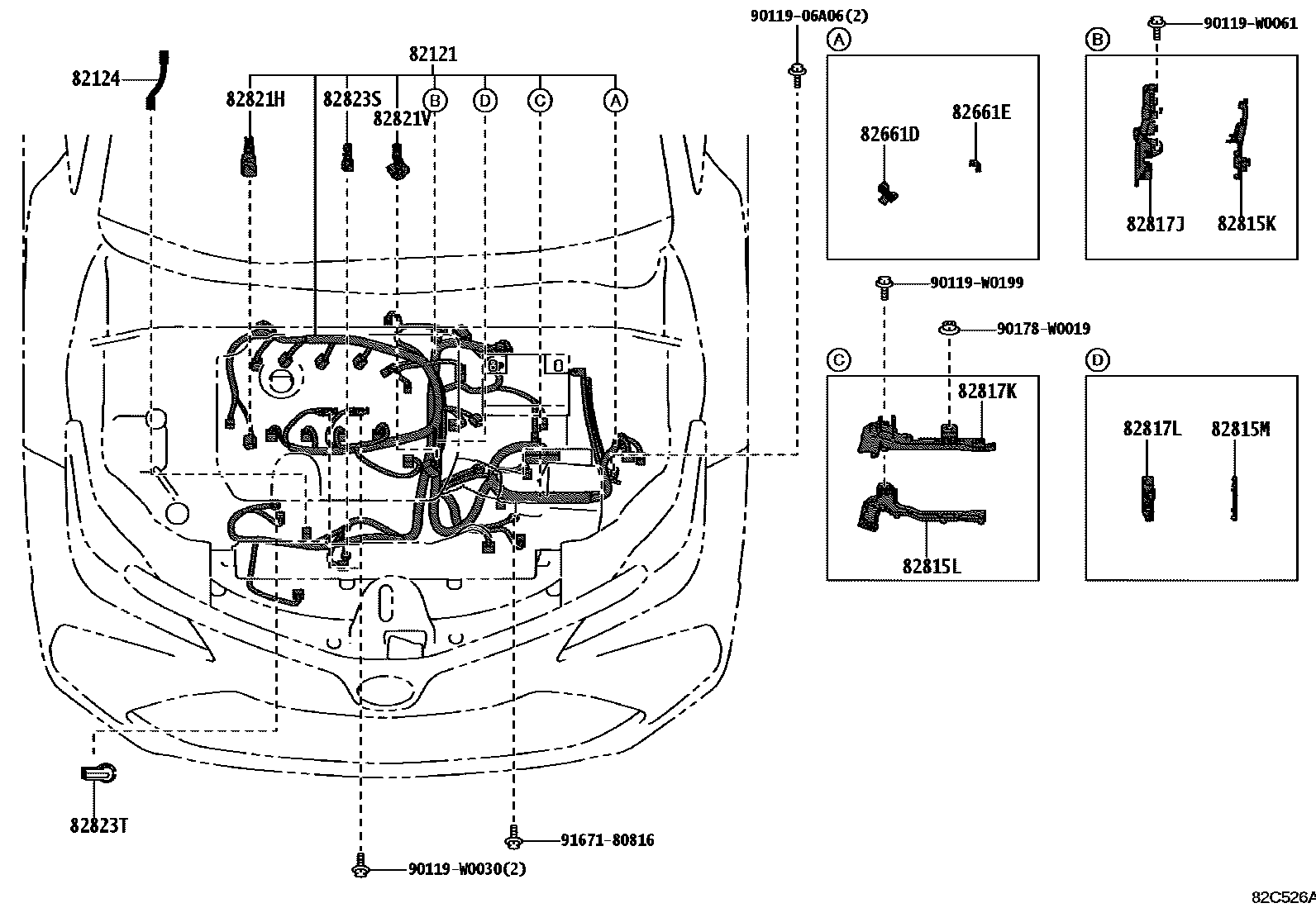

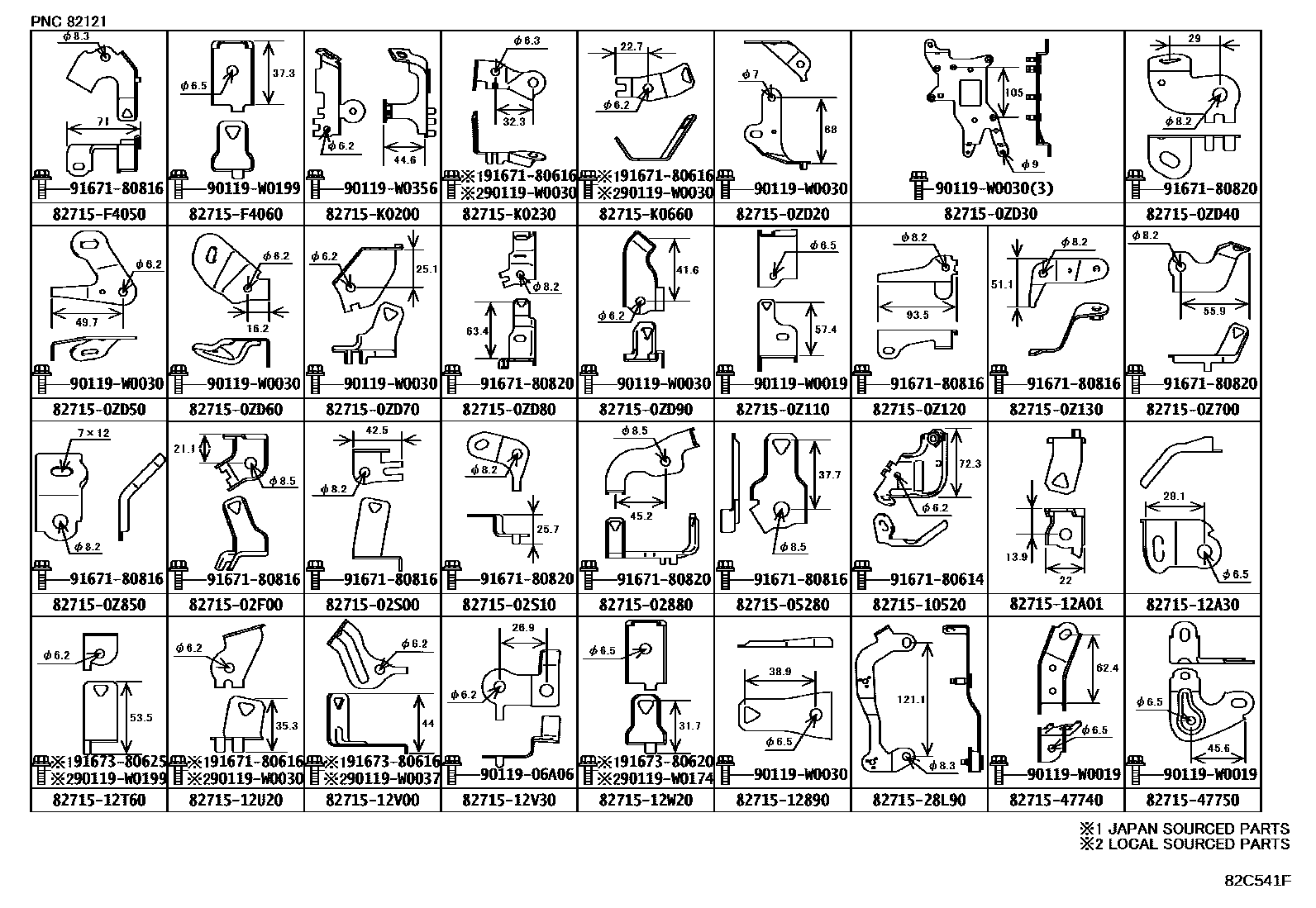

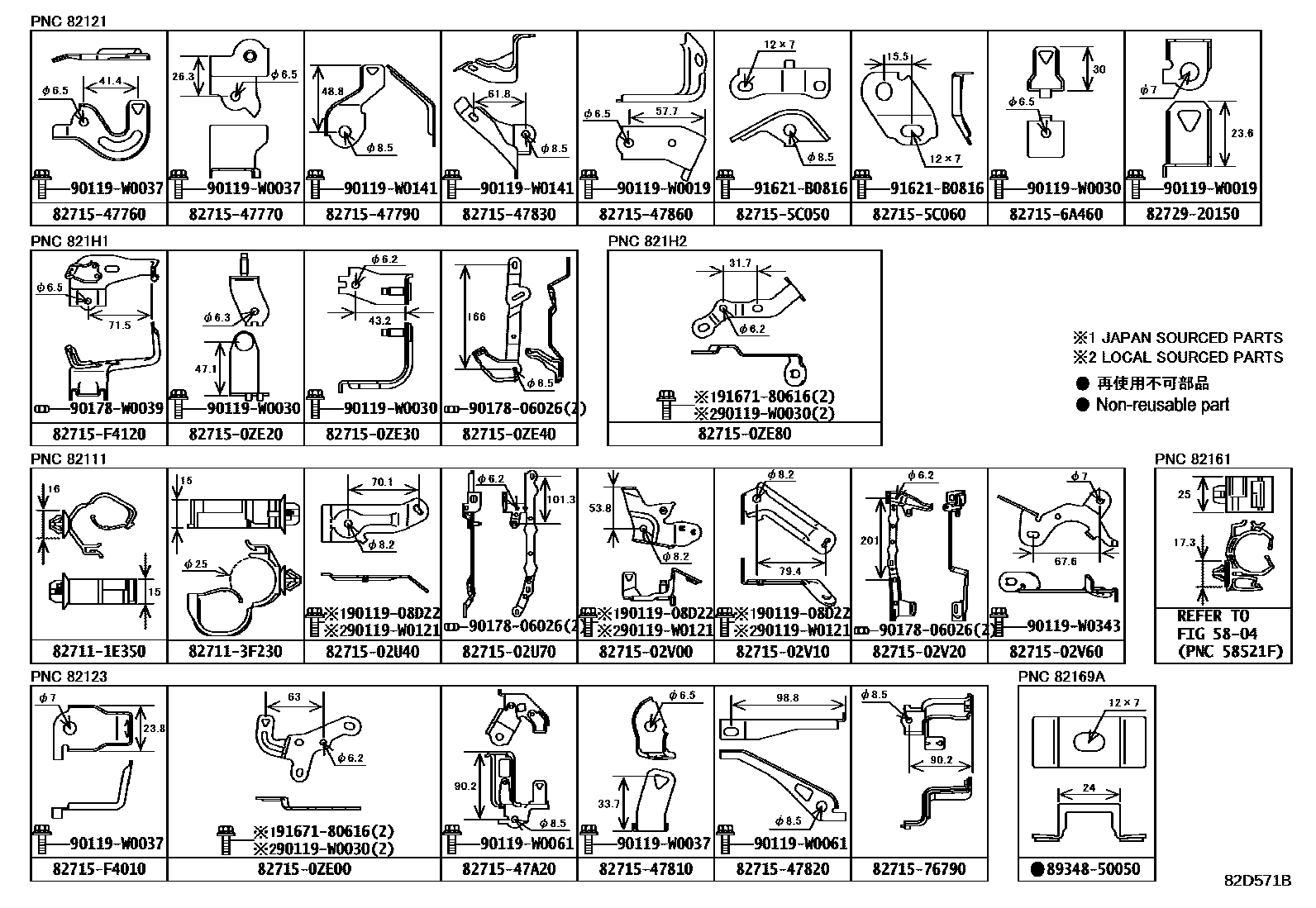

| 82121 | Engine wiring harness | 82121-0ZJ30 · 82121-0ZJ70 · 82121-0ZK90 · 82121-0ZL00 · 82121-0ZL30 · 82121-0ZM30 · 82121-0ZN10 · 82121-0ZN20 · 82121-0ZN30 · 82121-0ZN40 · 82121-0ZN50 · 82121-0ZN60 · 82121-0ZQ50 · 82121-0ZQ60 · 82121-0ZR90 · 82121-0ZT80 · 82121-0ZT90 · 82121-0ZU00 · 82121-0ZV50 · 82121-0ZV80 · 82121-0ZW00 · 82121-0ZW20 · 82121-0ZW60 · 82121-0ZY80 · 82121-0ZY90 |
| 82123 | Engine No. 3 wiring harness | 82123-02C30 · 82123-F4010 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12160 |
| 82126A | No. 6 engine wiring harness | 82126-K0030 |
| 82127D | Engine No. 7 wiring harness | 82127-02010 |

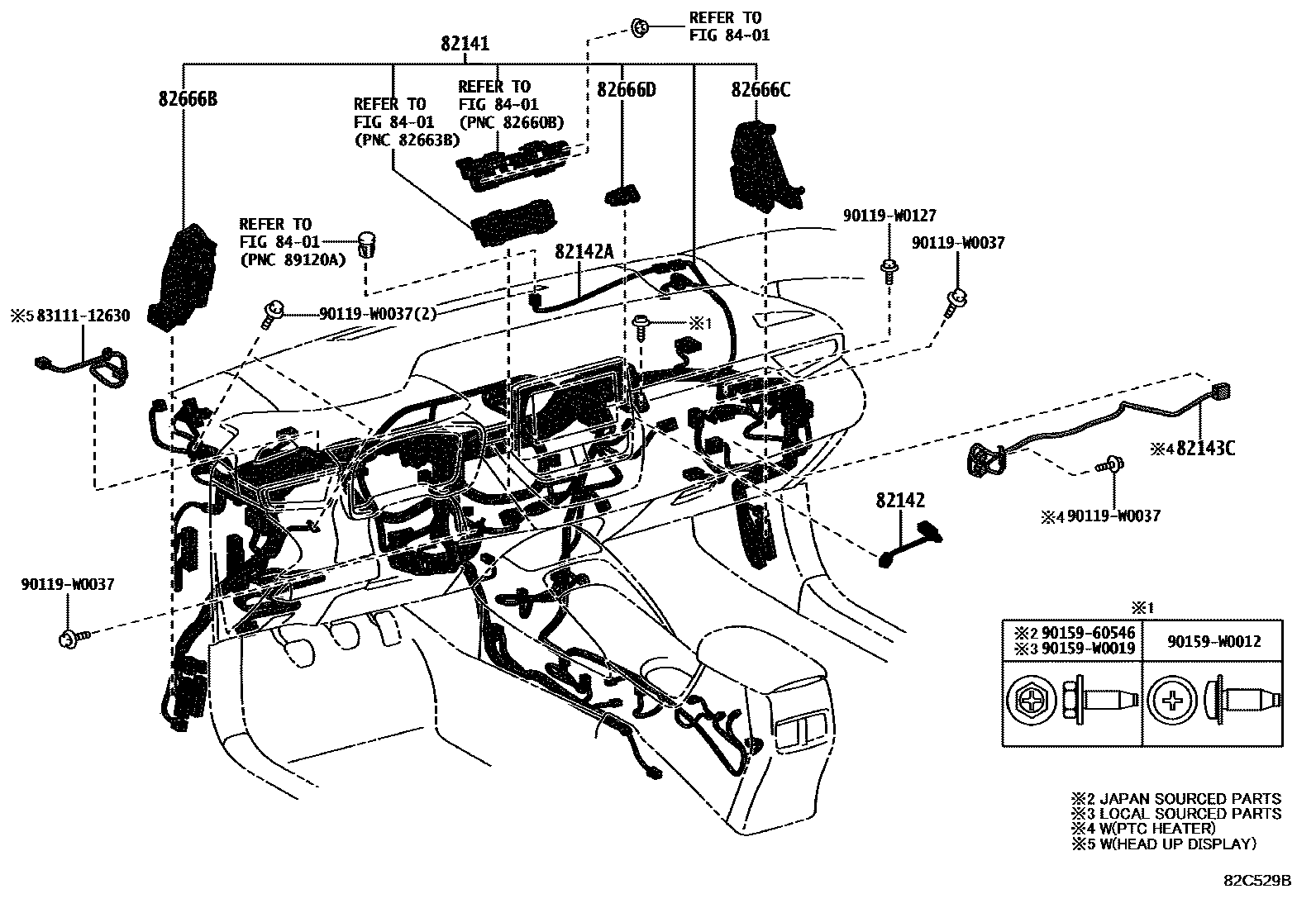

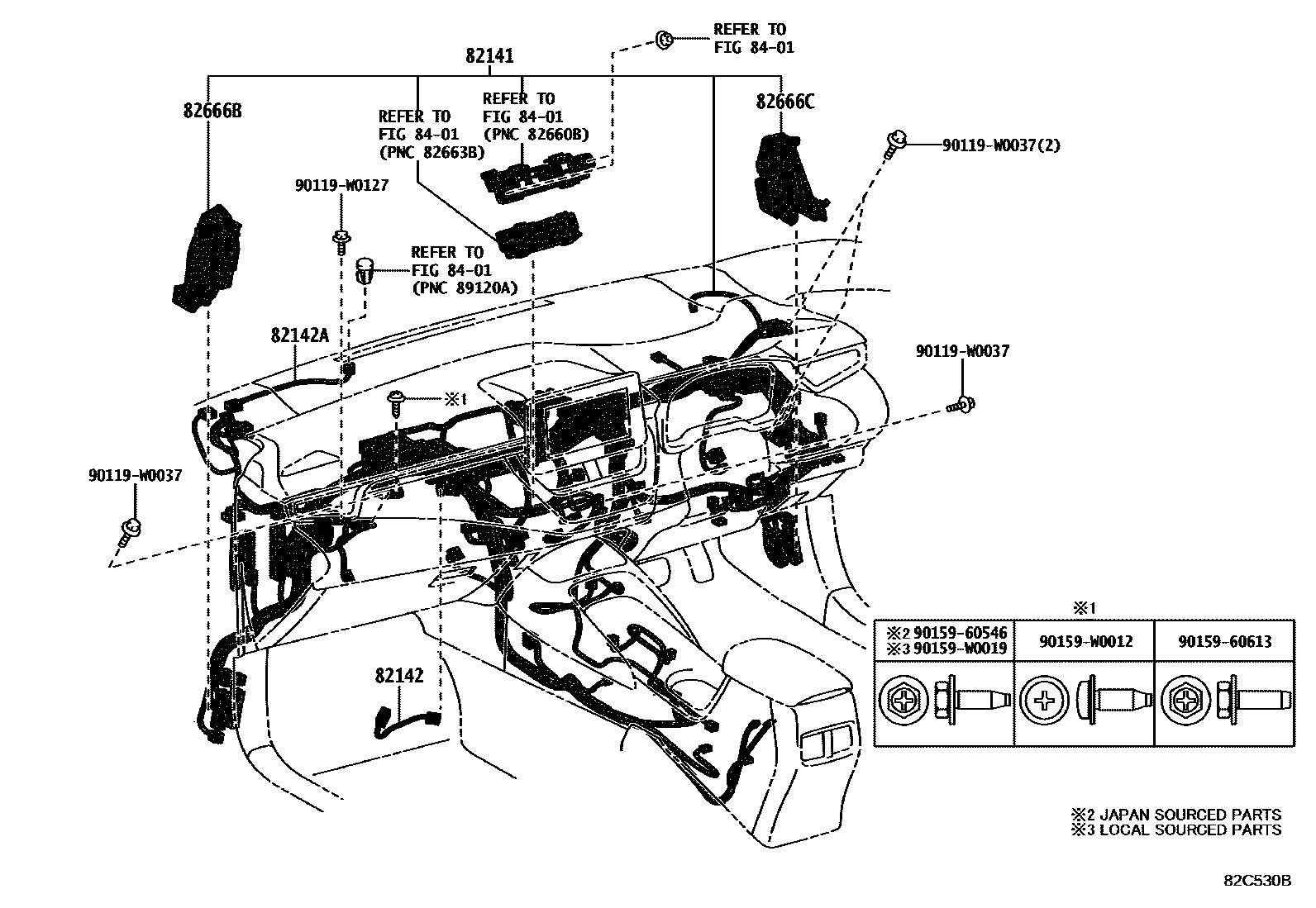

| 82141 | Dashboard wiring harness | 82117-0ZR00 · 82117-0ZR01 · 82117-0ZR20 · 82117-0ZR30 · 82117-0ZR50 · 82118-0Z340 · 82118-0Z341 · 82118-0Z790 · 82118-0Z791 · 82118-0ZN60 · 82138-0ZZ20 · 82141-0ZR80 · 82141-0ZR81 · 82141-F2G90 · 82141-F2G91 · 82141-F2J00 · 82141-F2J01 · 82141-F2J10 · 82141-F2J11 · 82141-F2J40 · 82141-F2J41 · 82141-F2J80 · 82141-F2J81 · 82141-F2K40 · 82141-F2K41 · 82141-F2K50 · 82141-F2K51 · 82141-F2K60 · 82141-F2K61 · 82141-F2K70 · 82141-F2K71 · 82141-F2L00 · 82141-F2L01 |
