Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 4 images and 10 PNC and OE references.

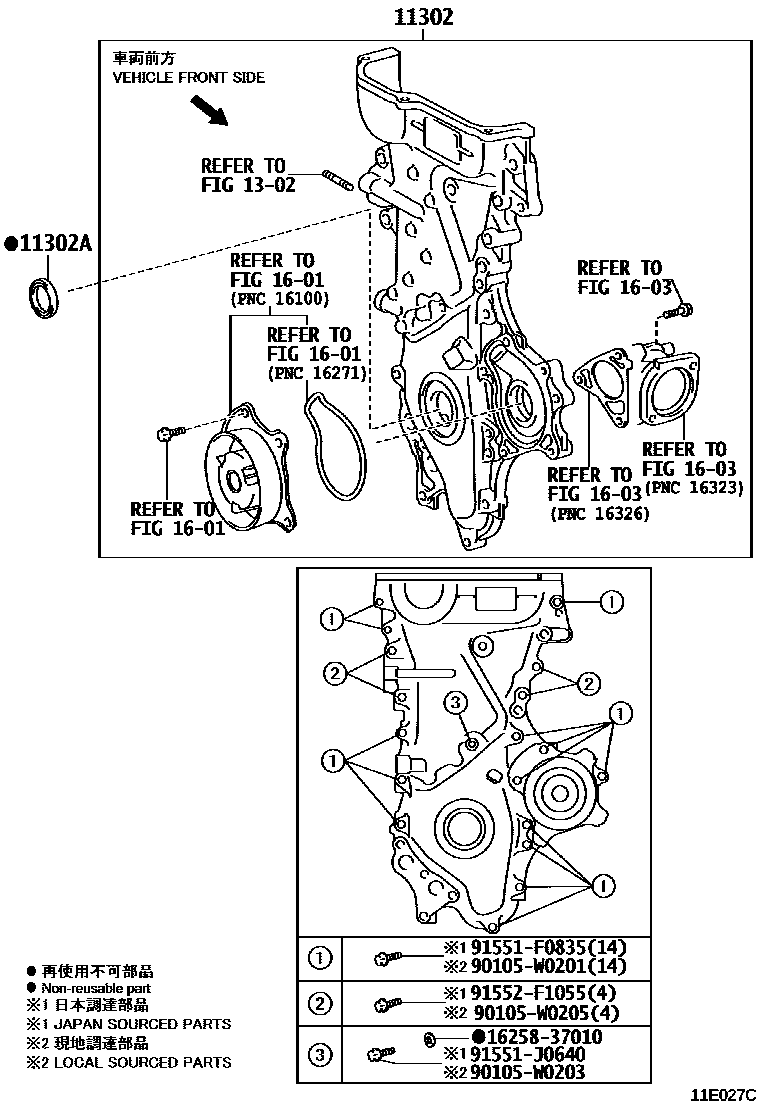

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E027C
Timing Gear Cover & Rear End Plate — 11E027C (201901 – 999999)

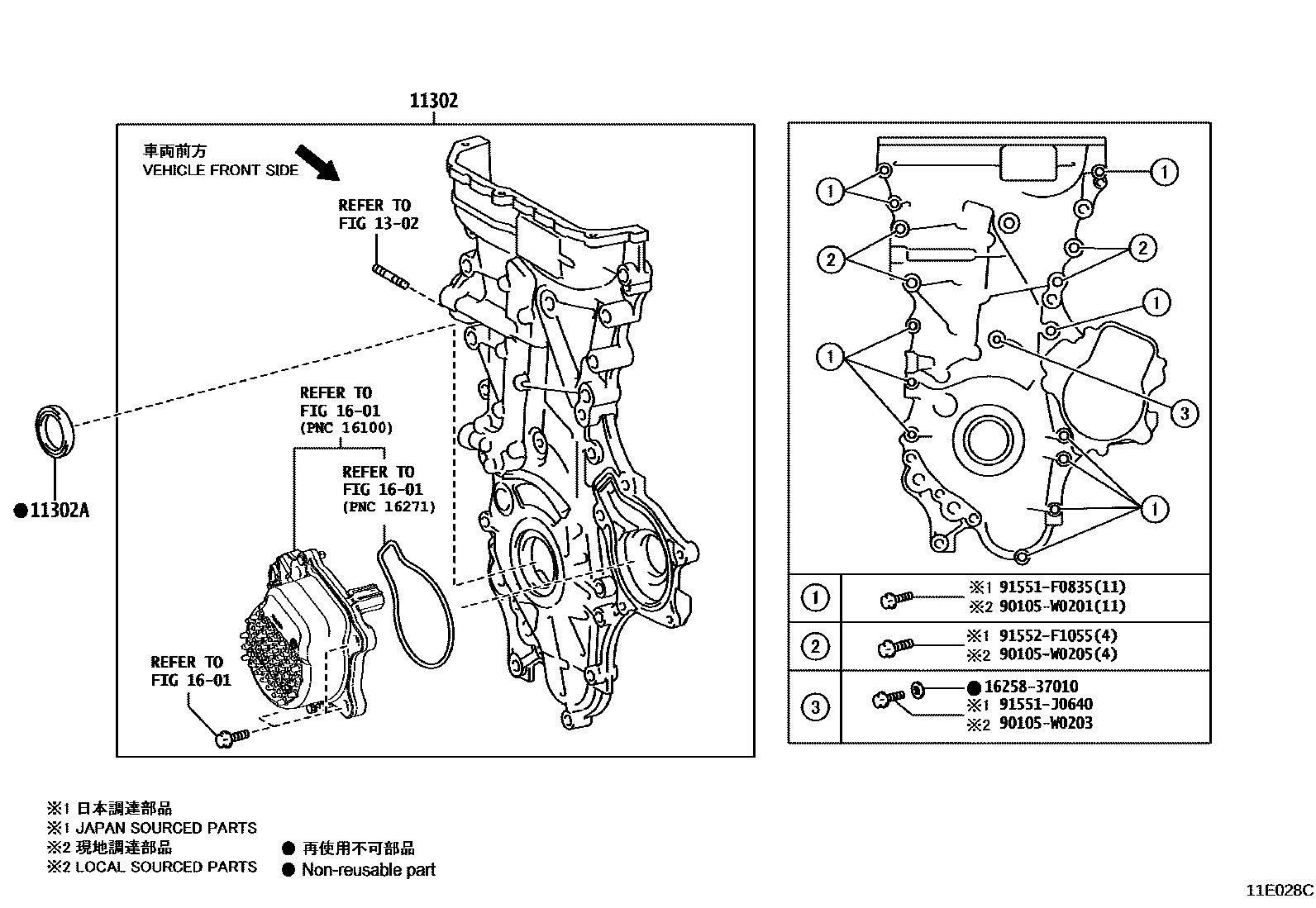

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E028C
Timing Gear Cover & Rear End Plate — 11E028C (201901 – 999999)

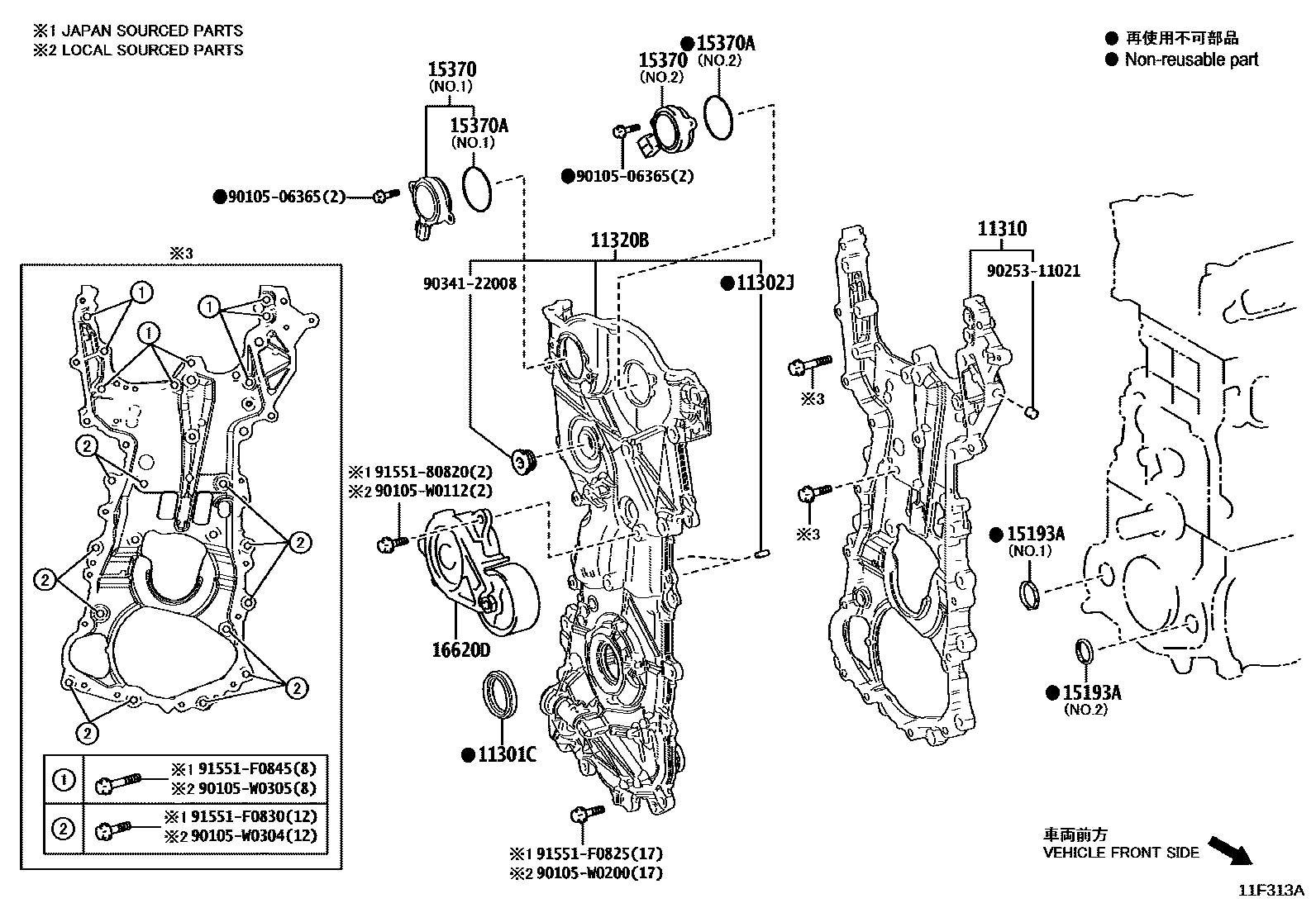

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11F313A
Timing Gear Cover & Rear End Plate — 11F313A (202011 – 999999)

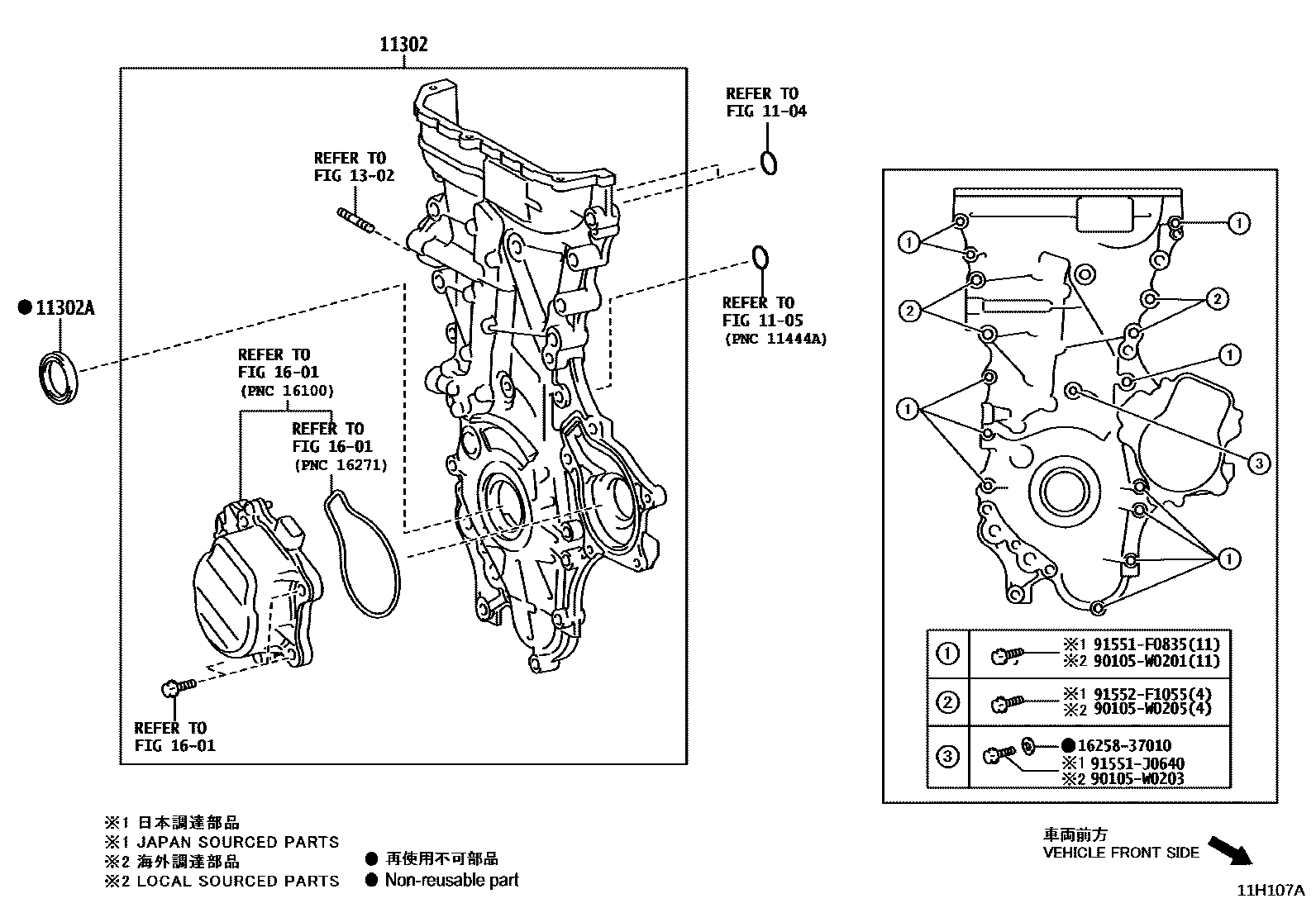

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11H107A
Timing Gear Cover & Rear End Plate — 11H107A (202301 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-W0021
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T071 · 11310-0T072 · 11310-0T160 · 11310-0T170 · 11310-37011 · 11310-37080 · 11310-37090 · 11310-37110
11302AOil seal (for timing chain or timing belt cover)90311-38096
11302JDirect sales (for timing chain cover)90250-06003
11310Timing chain cover assembly11310-F3010
11320BNo. 2 timing chain cover assembly11320-F3011
15193Aoil pump gasket15193-15010 · 15197-15040
15370Camshaft timing oil control solenoid valve assembly15370-25020 · 15370-36010
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-50003
16620DPoly V-belt tensioner assembly16620-24020 · 16620-24021
