Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 26 PNC and OE references.

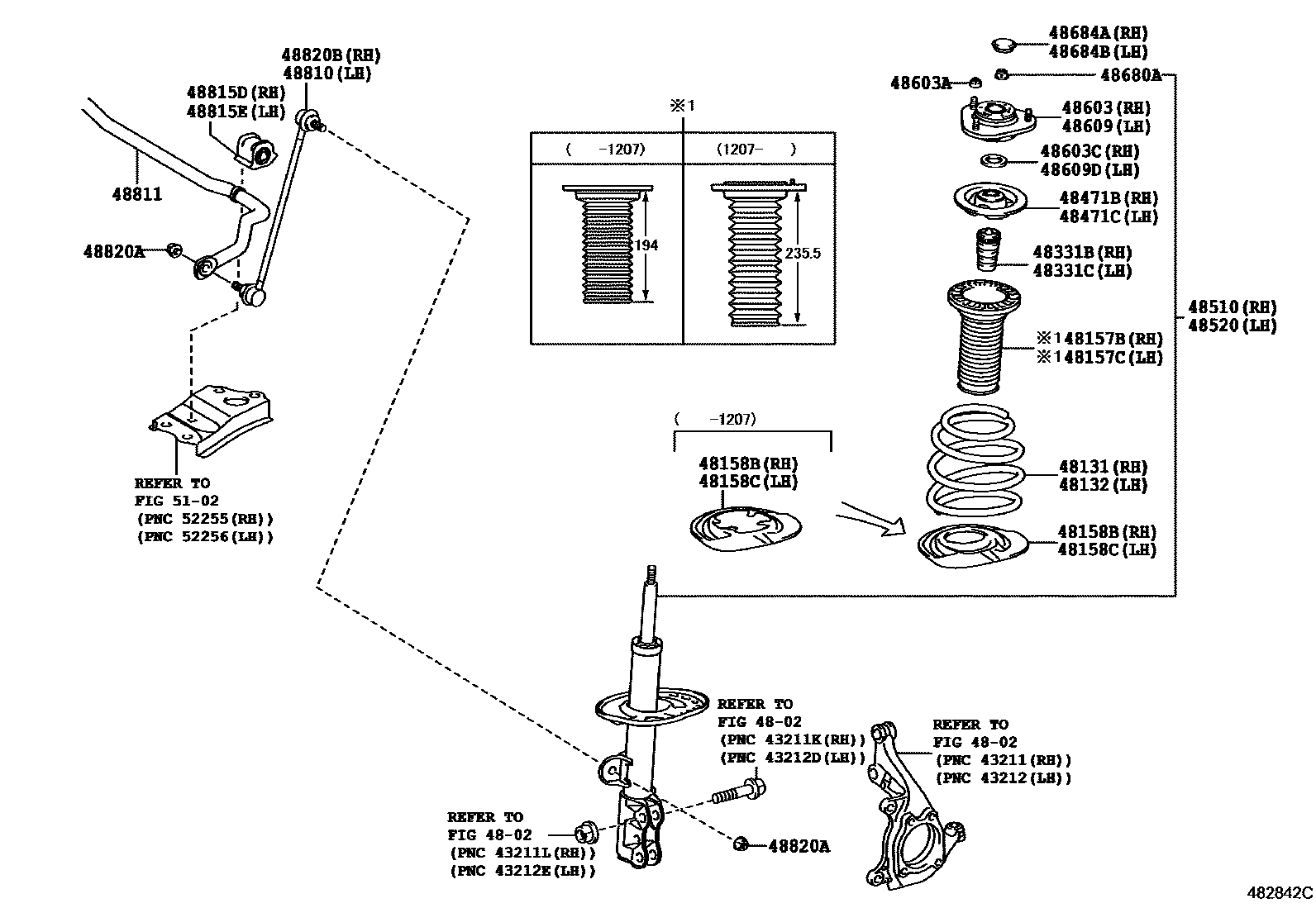

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 482842C
Front Spring & Shock Absorber — 482842C (200703 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-12A40 · 48131-12A80
48132Left front coil spring48131-12A40 · 48131-12A80
48157BFront coil spring upper right vibration isolation pad48157-42030 · 48157-76010
48157CFront coil spring upper left vibration isolation pad48157-42030 · 48157-76010
48158BFront coil spring lower right vibration isolation pad48158-12040 · 48158-76010
48158CFront coil spring lower left vibration isolation pad48158-12040 · 48158-76010
48331BRight front spring buffer block48331-12220
48331CLeft front spring buffer block48331-12220
48471BFront coil spring upper right seat48044-42010
48471CFront coil spring upper left seat48044-42010
48510Right front shock absorber assembly48510-80334 · 48510-80457
48520Left front shock absorber assembly48520-80108 · 48520-80200
48603Right front suspension bearing sub-assembly48609-12500 · 48609-12550 · 48609-12570
48603ANut (for front suspension mount)90178-10030
48603CDust seal (for right front suspension mount)90303-22002
48609Left front suspension bearing sub-assembly48609-12500 · 48609-12550 · 48609-12570
48609DDust seal (for left front suspension mount)90303-22002
48680ANut (for front mount to front shock absorber)90179-14015
48684ARight front suspension support dust cover48684-52010 · 48684-74010
48684BLeft front suspension support dust cover48684-52010 · 48684-74010
48810Left front stabilizer bar link assembly48820-42030
48811front stabilizer bar48811-12A10
48815DRight front stabilizer bar bushing48815-12390 · 48815-12400
48815ELeft front stabilizer bar bushing48815-12370 · 48815-12410
48820ANut (for front stabilizer bar link)90179-12151
48820BRight front stabilizer bar link assembly48820-42030
