Toyota COROLLA 节气阀连杆和阀杆(ATM) — Figure 3513

Toyota COROLLA EPC diagram 3513, 节气阀连杆和阀杆(ATM), with 2 images and 17 PNC and OE references.

Toyota COROLLA 节气阀连杆和阀杆(ATM) EPC diagram — 356094B
节气阀连杆和阀杆(ATM) — 356094B (200703 – 999999)

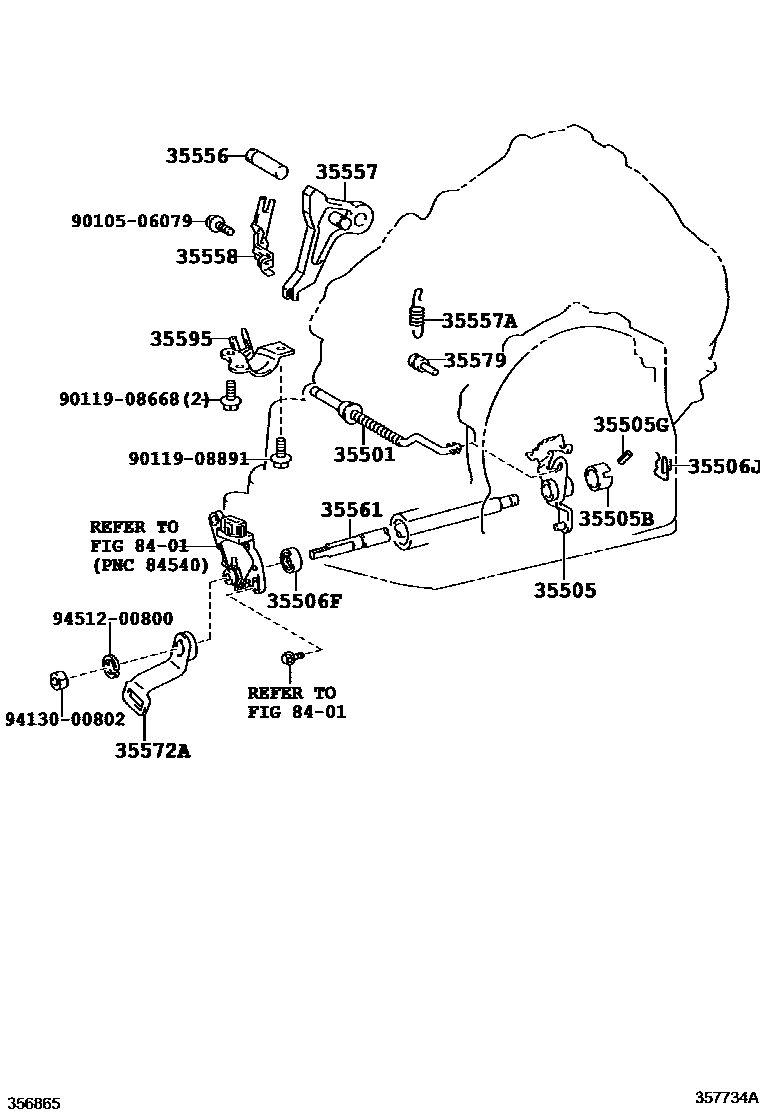

Toyota COROLLA 节气阀连杆和阀杆(ATM) EPC diagram — 357734A
节气阀连杆和阀杆(ATM) — 357734A (201004 – 999999)

PNC and OE references

PNCPart nameOE numbers
35409DManual lock spring sub-assembly35409-52020
35501Parking lock lever sub-assembly35501-21010 · 35501-52020 · 35501-52021
35505Manual valve stem sub-assembly35505-20030 · 35505-21010
35505BSpacer (for manual valve stem)90560-20006
35505GSlotted spring pin (for manual valve stem)90254-04011
35506CSlotted spring pin (for manual valve stem shaft)90254-04011
35506FOil seal (for manual valve stem shaft)90311-12002
35506JStop spring (for manual valve stem shaft)90524-09001
35556Parking lock pawl shaft35556-32020 · 35556-32030
35557Parking pawl35557-52020 · 35557-52021 · 35590-32010
35557ATorsion spring (for parking pawl)90506-18077 · 90949-03089
35558Claw shaft clamp35558-32010
35561Manual valve stem shaft35561-21010 · 35561-52020
35572Atransmission control lever35572-28120 · 35572-52030
35579Parking lock pawl pin35594-21010
35593Cam guide bushing35593-52010
35595Parking lock pawl bracket35595-21010 · 35595-52020
