Toyota COROLLA 仪表 — Figure 8301

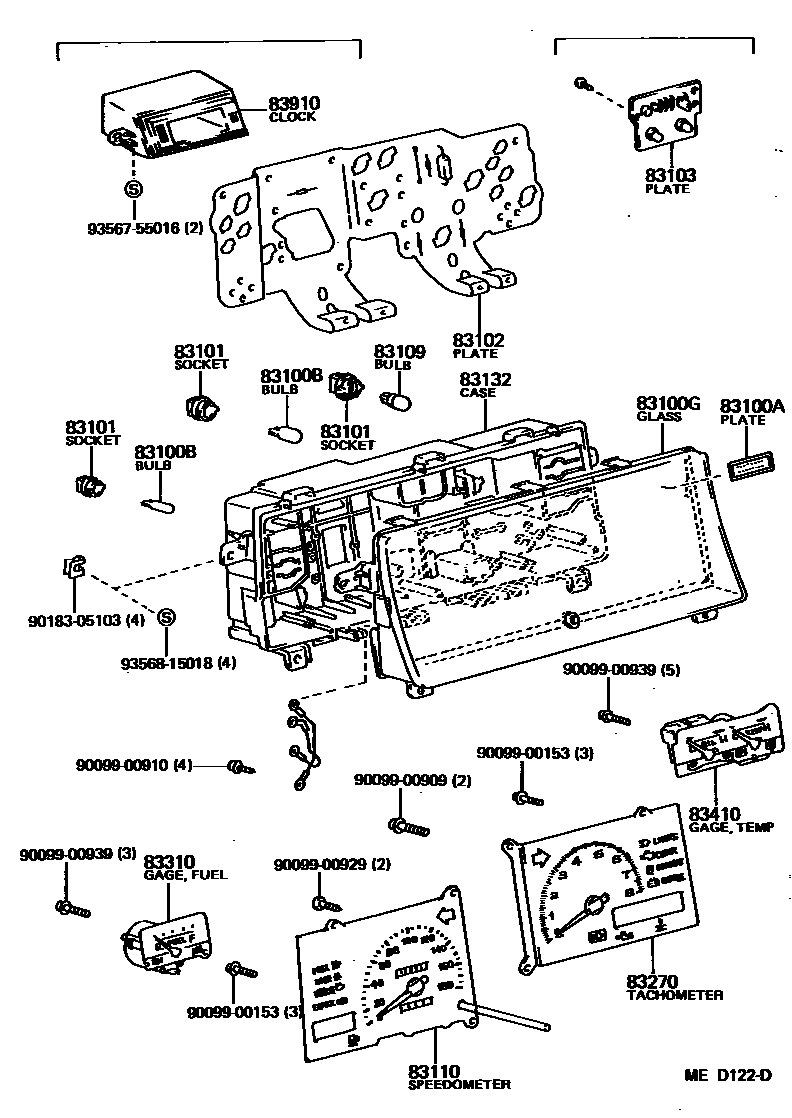

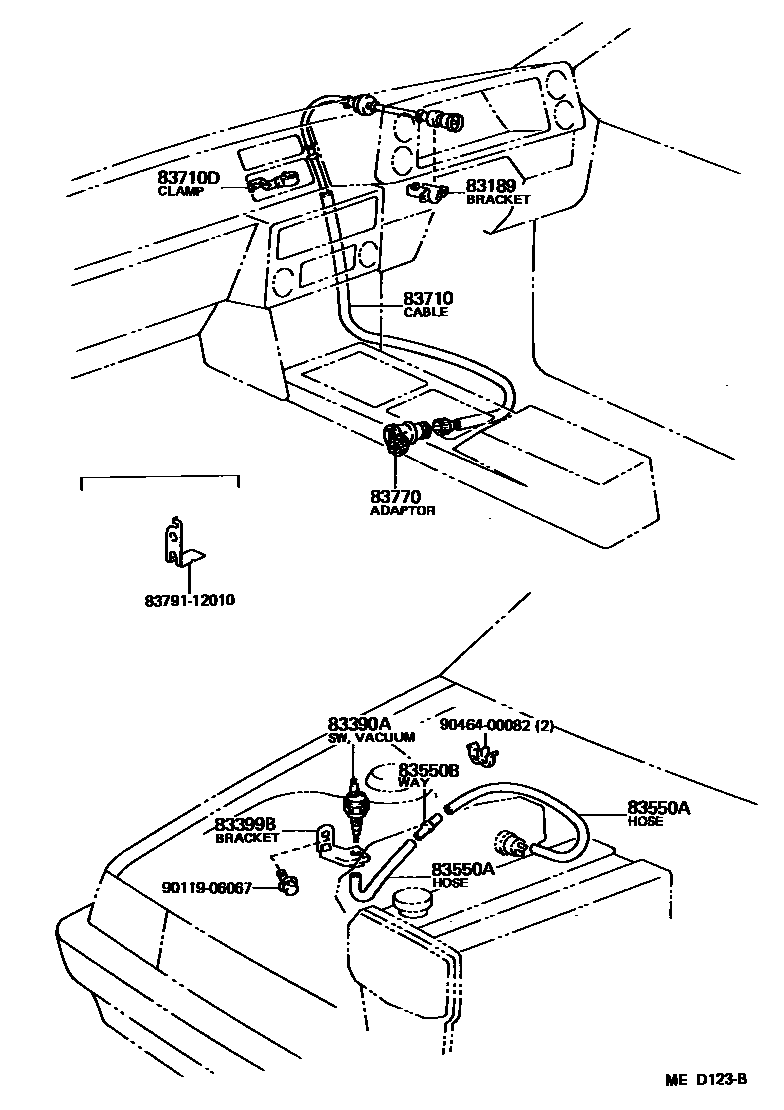

Toyota COROLLA EPC diagram 8301, 仪表, with 2 images and 20 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100A | warning nameplate | 74559-20030 |
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83133-12710 · 83133-12730 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-1E270 · 83247-1E290 · 83247-1E310 · 83247-1E350 · 83247-1E370 · 83247-1E390 · 83247-1E410 · 83247-1E430 |
| 83103 | Combined instrument No. 2 circuit board sub-assembly | 83247-32190 |
| 83109 | Combined instrument bulb No. 2 | 83109-12010 · 83109-24030 |
| 83110 | Speedometer assembly | 83110-1A260 · 83110-1A261 · 83110-1A270 · 83110-1A271 · 83110-1A280 · 83110-1A281 · 83110-1A290 · 83110-1A291 · 83110-1A300 · 83110-1A330 · 83110-1A340 · 83110-1A341 · 83110-1A350 · 83110-1A351 · 83110-1A360 · 83110-1A361 · 83110-1A370 · 83110-1A371 · 83110-1A380 · 83110-1A381 · 83110-1A390 · 83110-1A391 |
| 83132 | Instrument cluster housing | 83132-12630 · 83132-12650 · 83132-12670 · 83132-12690 · 83132-12770 · 83132-12790 |
| 83189 | instrument bracket | 83189-20020 |
| 83270 | Engine tachometer assembly | 83242-12790 · 83242-12791 · 83242-12810 · 83242-12811 · 83242-12830 · 83242-12870 · 83242-12890 · 83242-12891 · 83242-1A010 · 83242-1A011 · 83242-1A030 · 83242-1A031 |
| 83310 | Fuel gauge assembly | 83243-12650 · 83243-12670 · 83243-12671 · 83243-12710 · 83243-12711 |
| 83390A | Vacuum switch assembly (for flue gas analyzer) | 83391-16020 |
| 83399B | Vacuum switch bracket | 83399-22011 |
| 83410 | Water temperature meter assembly | 83244-1A070 · 83244-1A090 · 83244-1A091 · 83244-1A130 · 83244-1A131 · 83244-1A150 · 83244-1A151 · 83244-1A190 · 83244-1A191 · 83244-1A210 · 83244-1A211 · 83244-1A230 · 83244-1A290 |
| 83550B | ED monitor connector or tube | 90412-05001 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-12220 · 83710-12240 · 83710-12270 · 83710-12290 · 83710-12300 · 83710-12310 |
| 83710D | Clip (for speedometer cable) | 83791-12050 |
| 83770 | Speedometer transmission flexible shaft joint assembly | 83770-12010 · 83770-22060 · 83770-30070 |
| 83910 | clock assembly | 83910-12350 · 83910-12351 |
