Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 16 PNC and OE references.

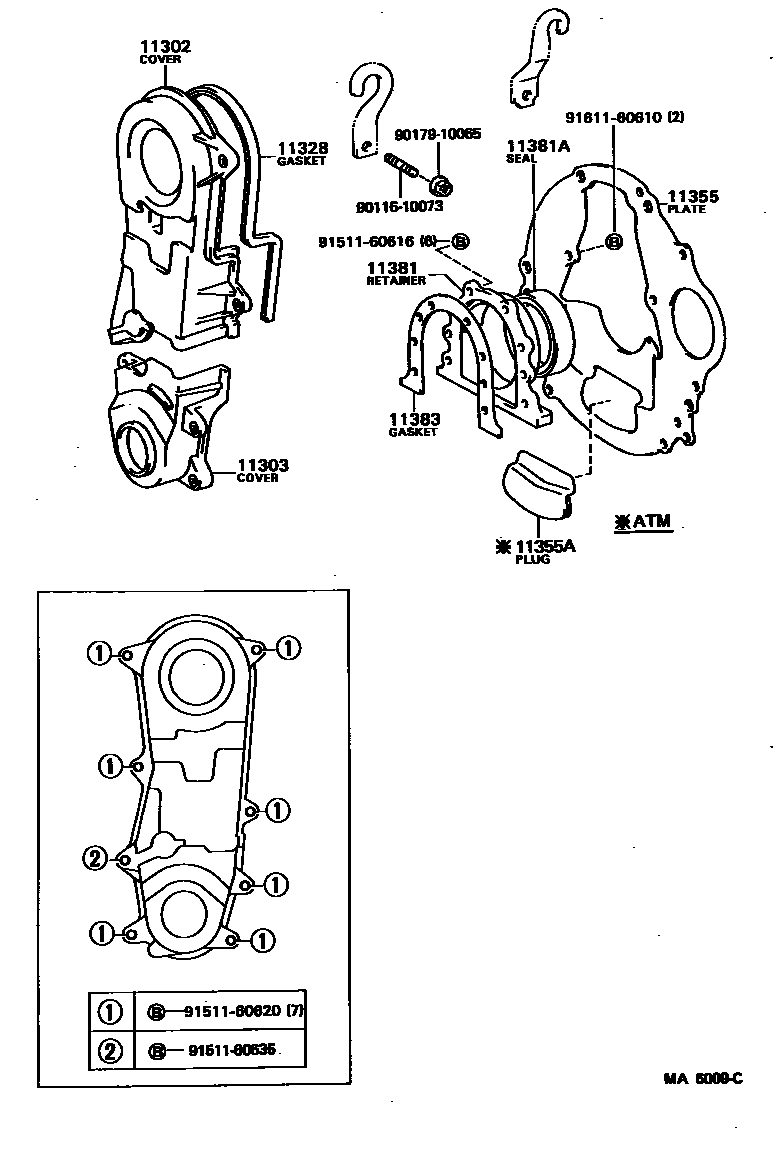

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — MA6009C
Timing Gear Cover & Rear End Plate — MA6009C (198305 – 999999)

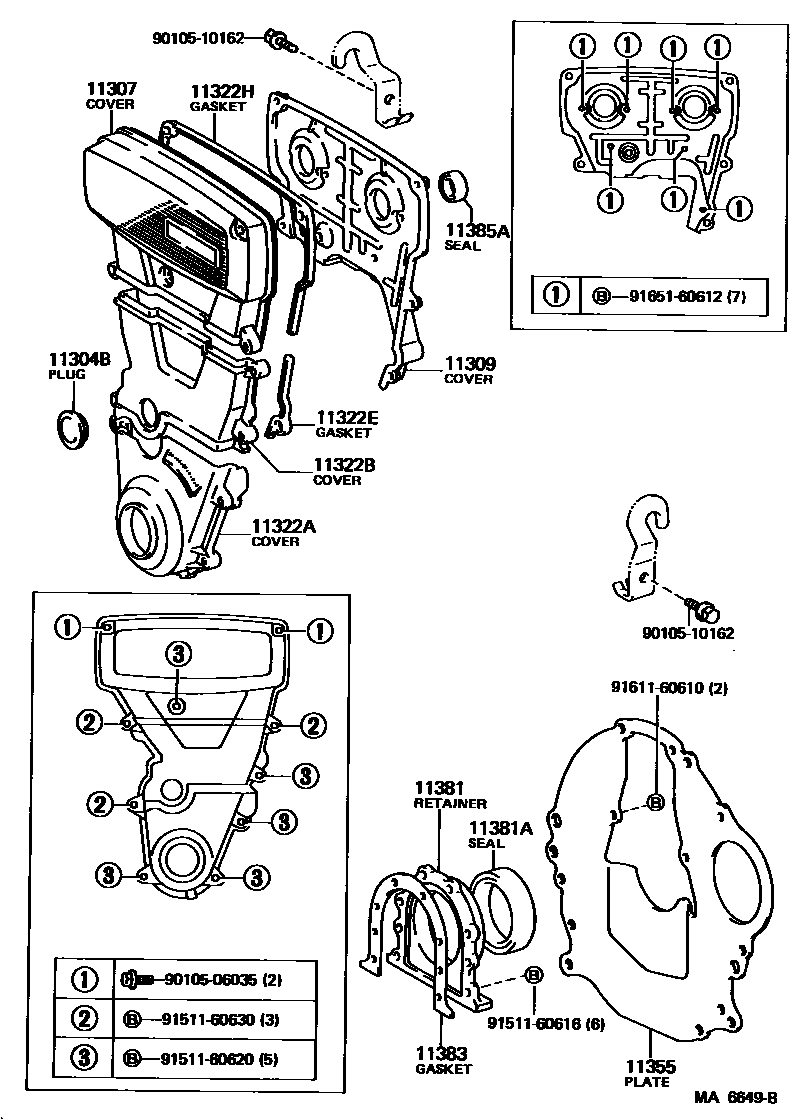

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — MA6649B
Timing Gear Cover & Rear End Plate — MA6649B (198308 – 999999)

PNC and OE references

PNCPart nameOE numbers
11302TIMING CHAIN OR BELT COVER SUB-ASSY11302-15020
11303Crankshaft gear or crankshaft pulley cover sub-assembly11303-15020
11304BHalf-round plug (for No. 2 timing chain cover)90950-01391 · 90950-01535
11307No. 3 timing belt cover sub-assembly11304-16010
11309No. 4 timing belt cover sub-assembly11325-16010 · 11325-16011
11322ANo. 1 timing belt cover11302-16010 · 11302-16011
11322BNo. 2 timing belt cover11303-16010 · 11303-16011
11322ENo. 2 timing belt cover gasket11329-16010
11322HNo. 3 timing belt cover gasket11319-16010 · 11319-16011
11328GASKET, TIMING GEAR OR CHAIN COVER11328-15020
11355rear end plate11355-15021 · 11355-15031
11355AHole plug (for rear end plate)90950-01264
11381RETAINER, ENGINE REAR OIL SEAL11381-15010
11381ASEAL, ENGINE REAR OIL90311-70004
11383Engine rear oil seal seat gasket11383-15010
11385AOil seal (for camshaft)90311-35013
