Toyota COROLLA 暖风和空调系统 - 组件 — Figure 8711

Toyota COROLLA EPC diagram 8711, 暖风和空调系统 - 组件, with 3 images and 2 PNC and OE references.

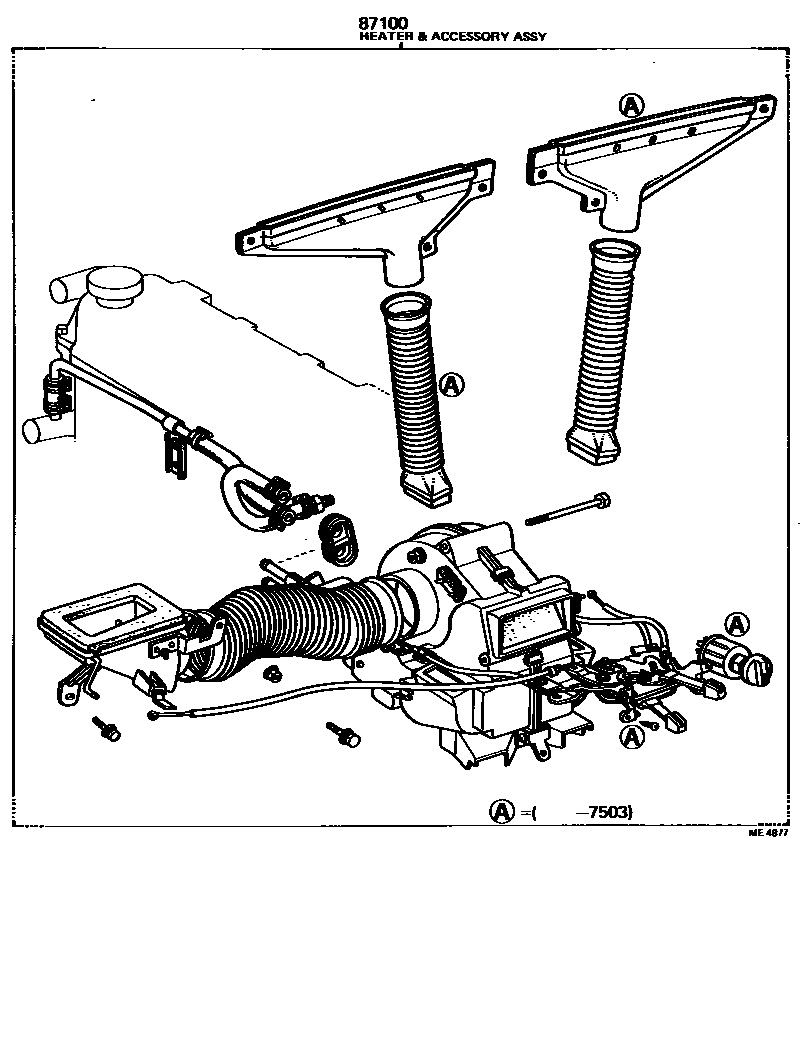

Toyota COROLLA 暖风和空调系统 - 组件 EPC diagram — ME4877
暖风和空调系统 - 组件 — ME4877 (197408 – 999999)

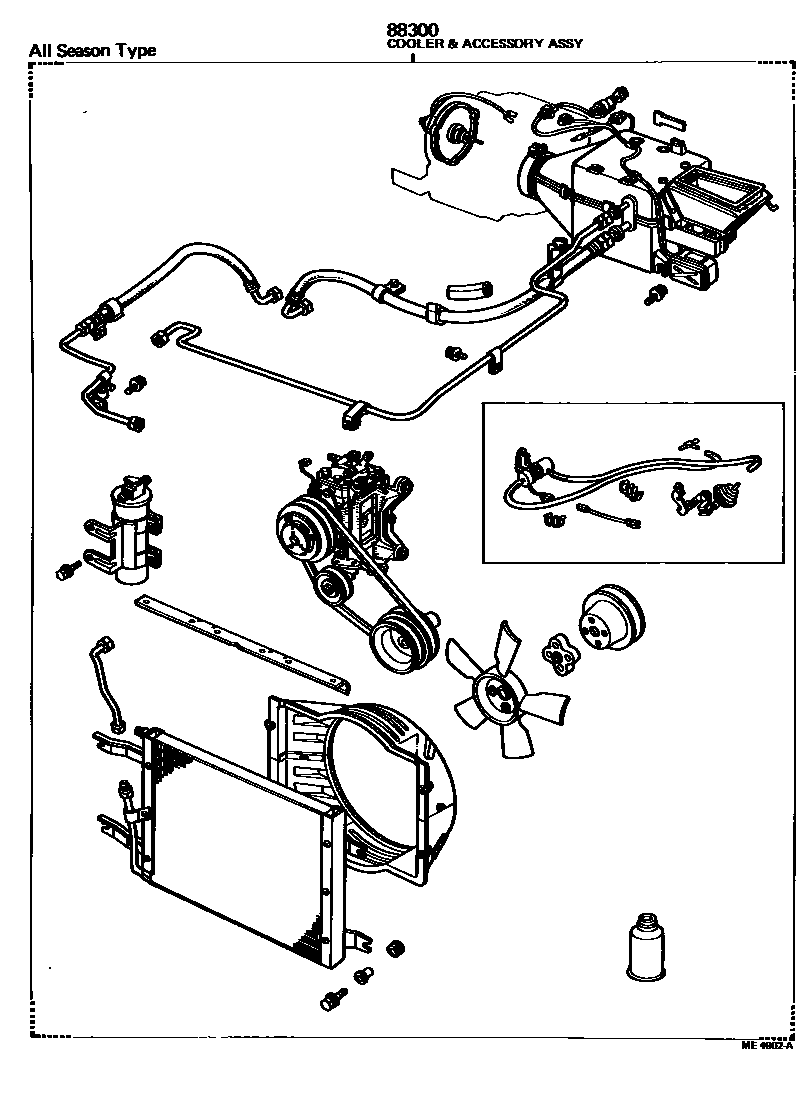

Toyota COROLLA 暖风和空调系统 - 组件 EPC diagram — ME4902A
暖风和空调系统 - 组件 — ME4902A (197408 – 999999)

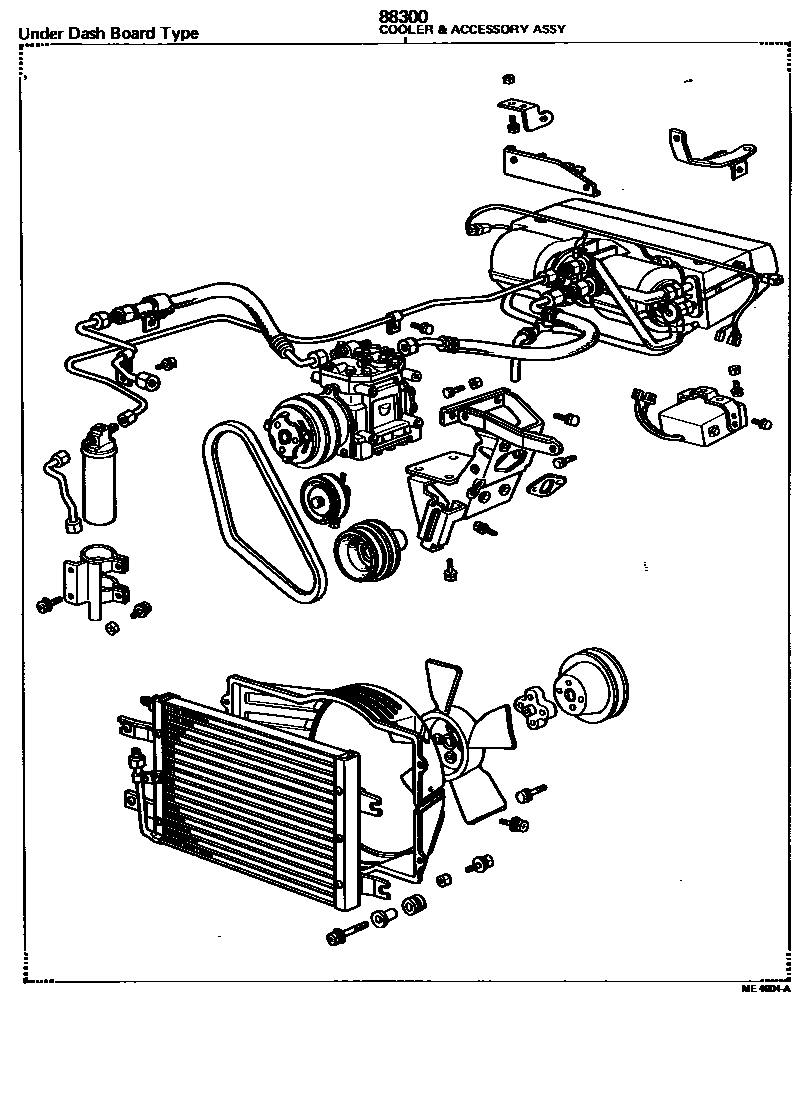

Toyota COROLLA 暖风和空调系统 - 组件 EPC diagram — ME4904A
暖风和空调系统 - 组件 — ME4904A (197408 – 197708)

PNC and OE references

PNCPart nameOE numbers
87100Heater and accessories assembly87100-12211 · 87100-12220 · 87100-12240 · 87100-12320 · 87100-12321 · 87100-12322 · 87100-12330 · 87100-12340 · 87100-12350 · 87100-12351 · 87100-12360 · 87100-12362 · 87100-12370 · 87100-12371 · 87100-12380 · 87100-12381 · 87100-12390 · 87100-12392 · 87100-12402 · 87100-12450 · 87100-12451 · 87100-12470 · 87100-12480 · 87100-12570 · 87100-12571 · 87100-12591
88300Air conditioning and accessories assembly88300-12112 · 88300-12113 · 88300-12120 · 88300-12122 · 88300-12130 · 88300-12142 · 88300-12144 · 88300-12270 · 88300-12271 · 88300-12280 · 88300-12281 · 88300-12370 · 88300-12371 · 88300-12450 · 88300-12540 · 88300-12550 · 88300-12560 · 88300-12570 · 88300-12580 · 88300-12590 · 88300-12610 · 88300-12620 · 88300-12630 · 88300-12640 · 88300-12650 · 88300-12730 · 88300-12740 · 88300-12760 · 88300-19145 · 88300-19146 · 88300-19165 · 88300-19166
