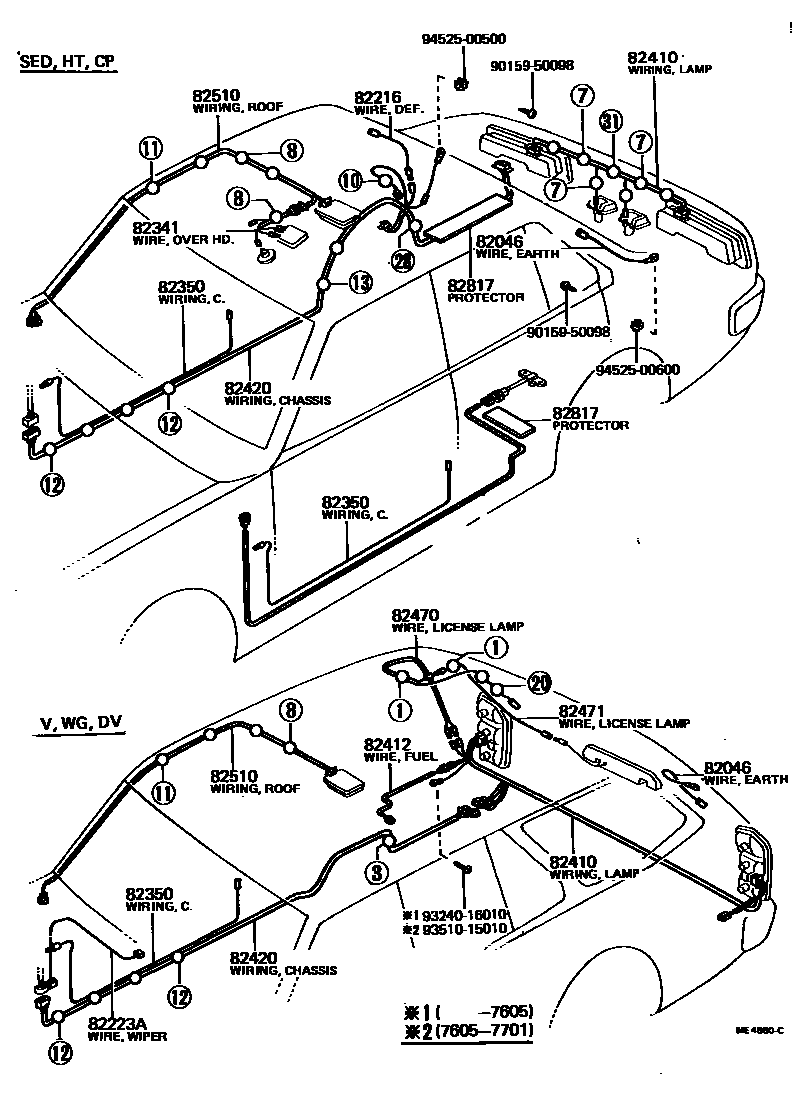

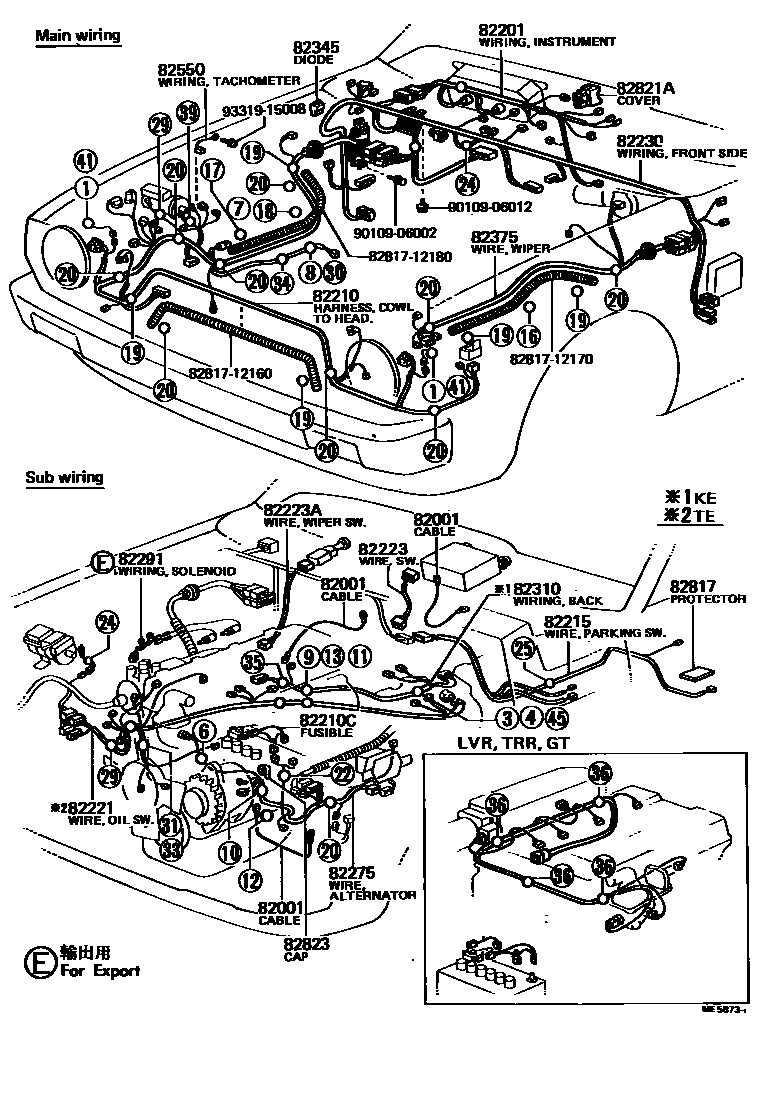

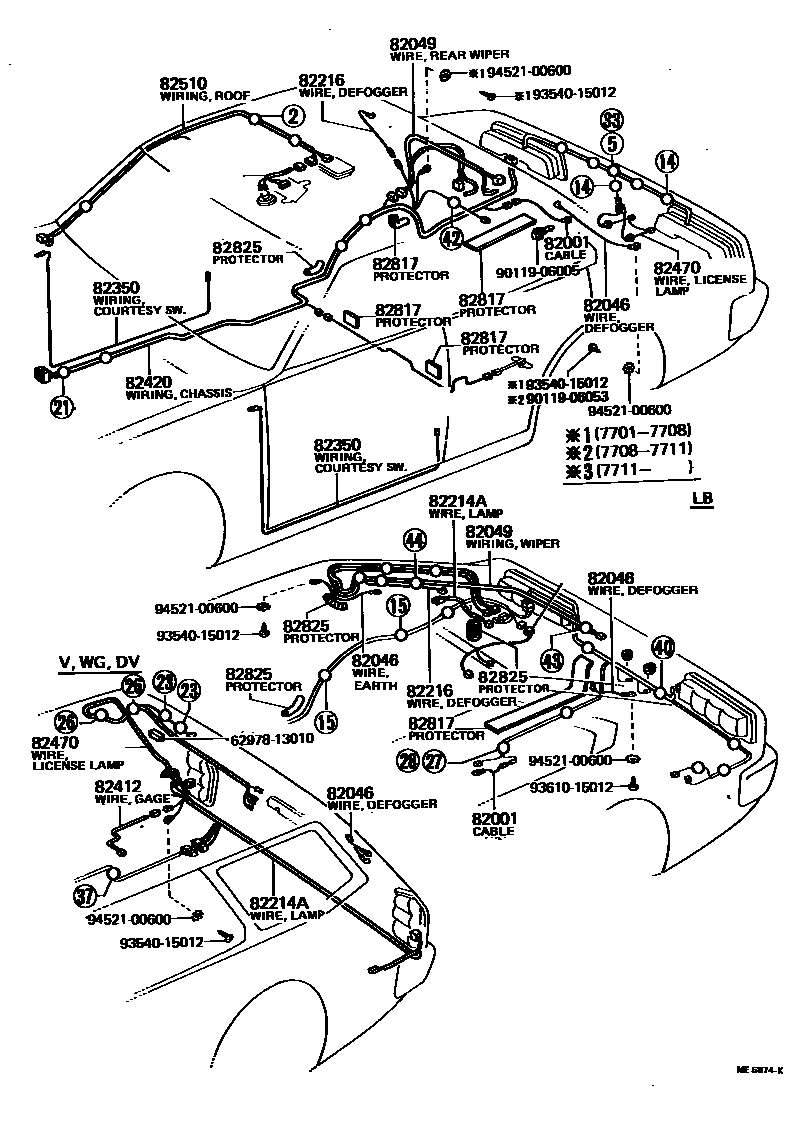

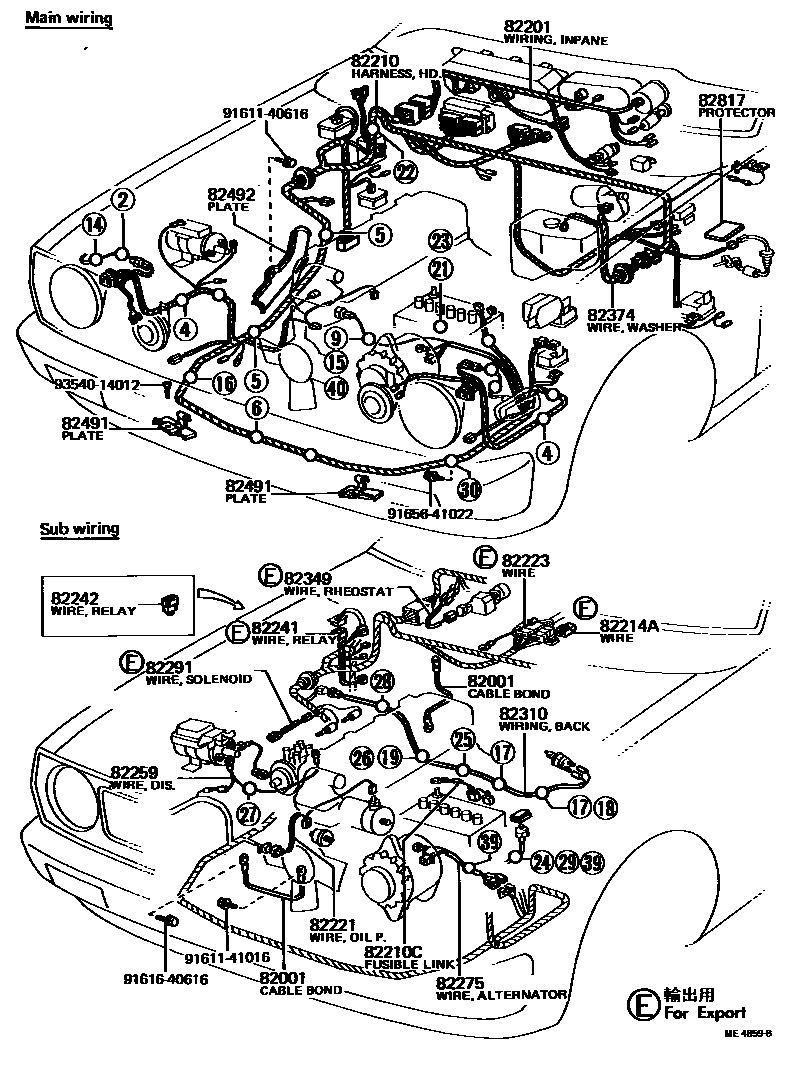

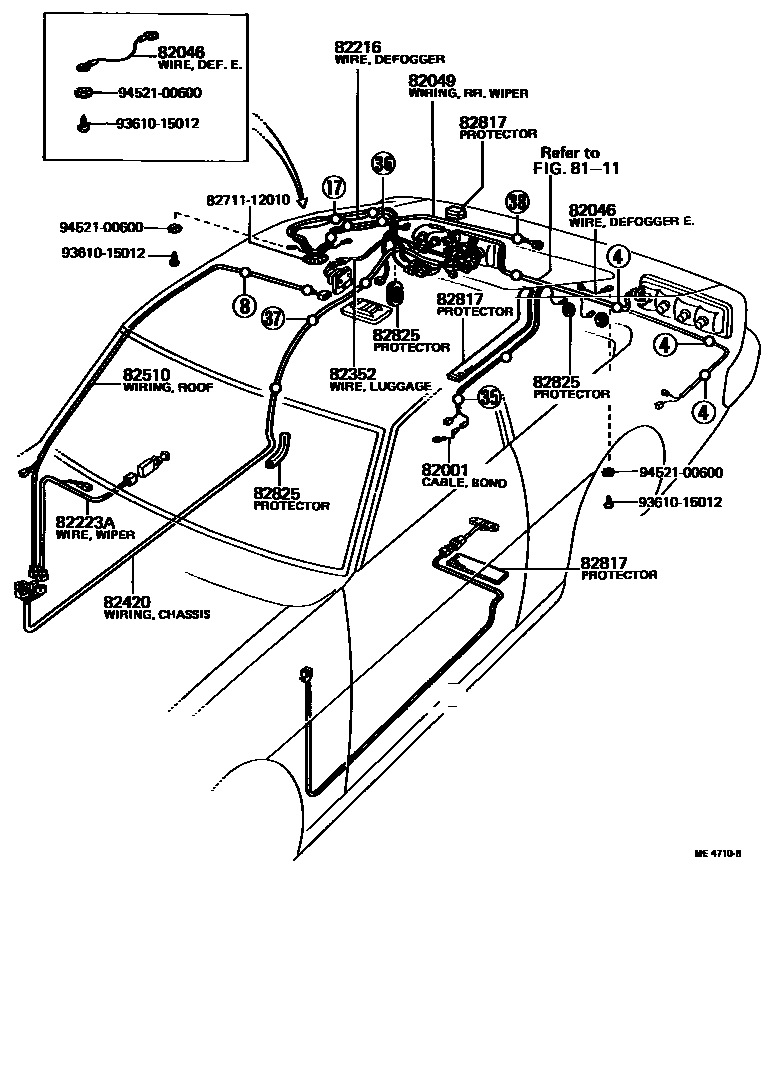

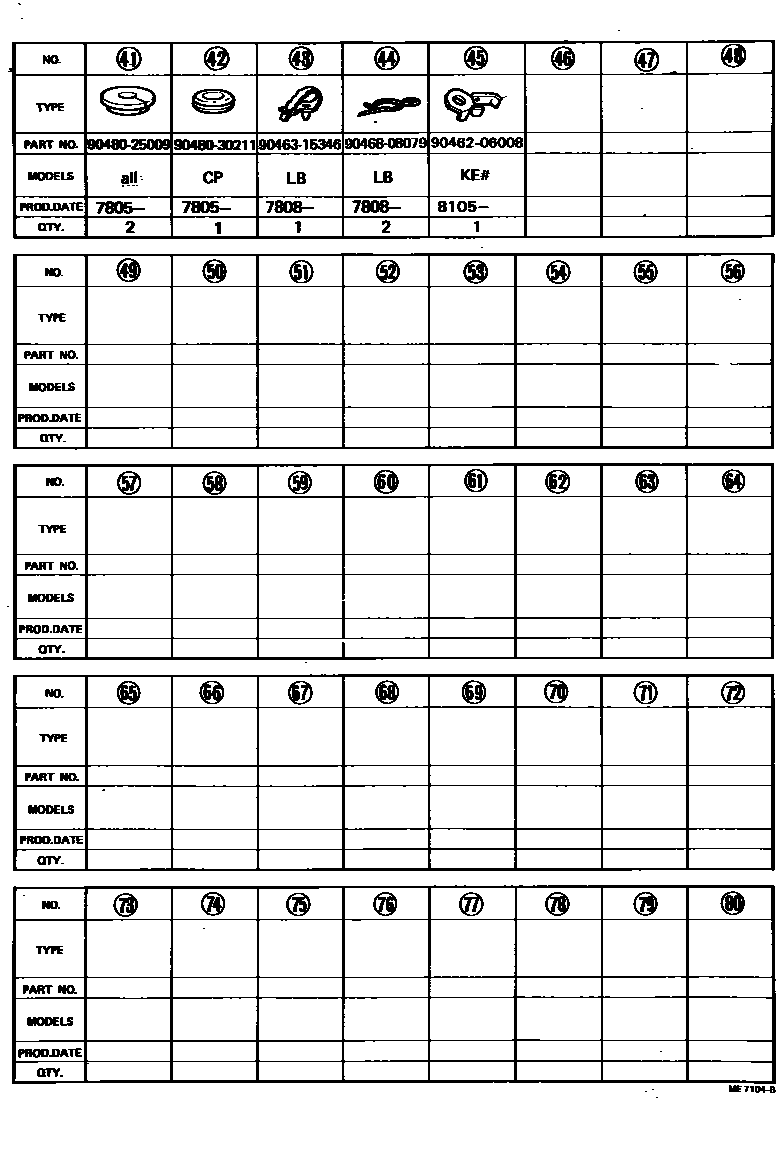

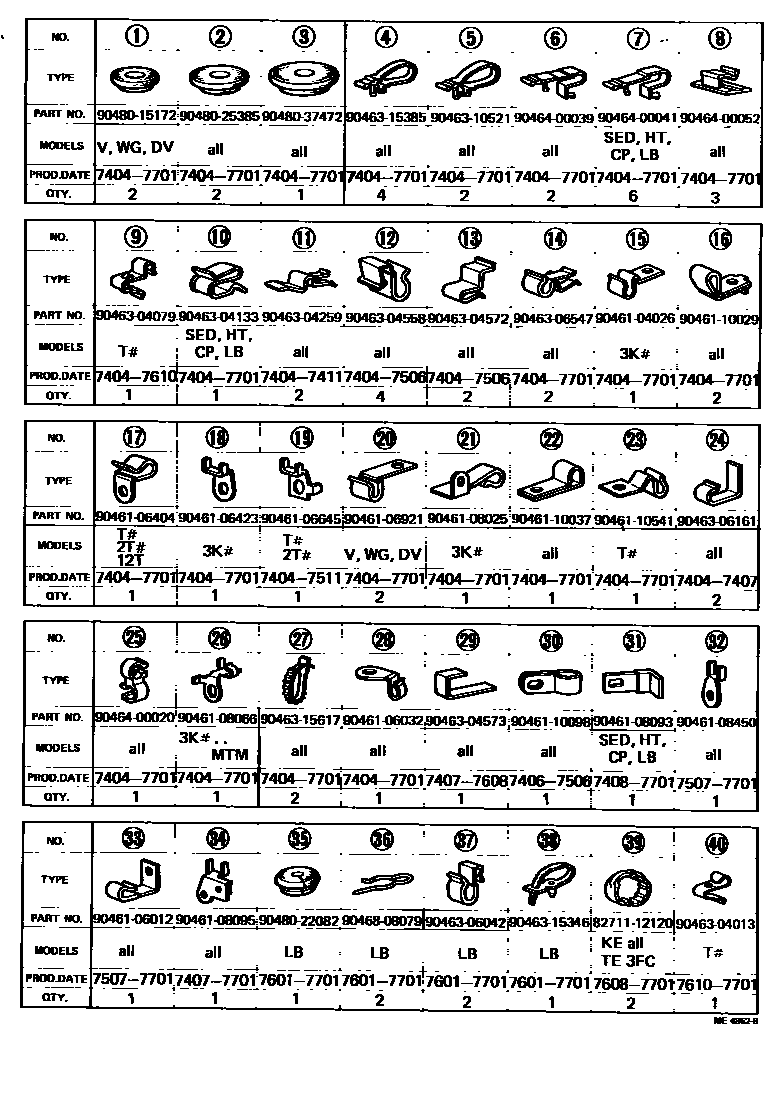

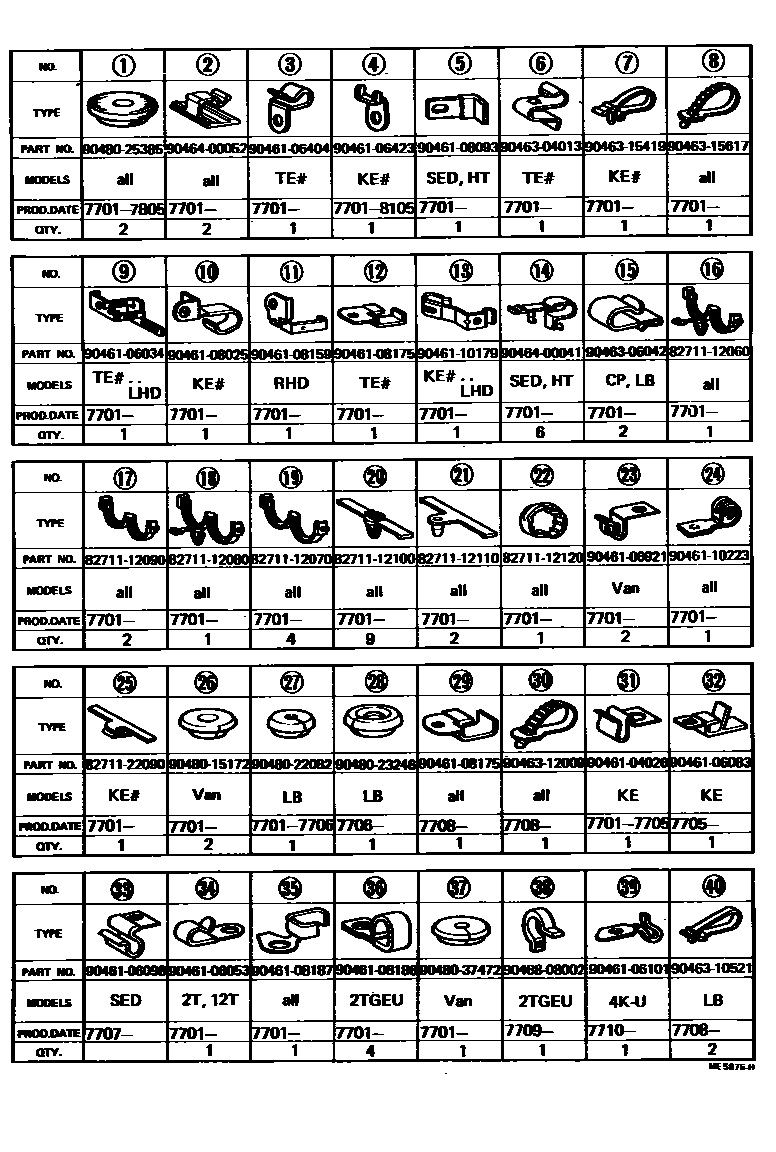

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 8 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82046-12090 · 82046-12100 · 82411-12010 · 90980-07031 · 90980-07045 · 90980-07055 · 90980-07058 · 90980-07062 · 90980-07090 · 90980-07093 · 90980-07107 · 90980-07116 |
| 82046 | Rear window defogger ground wire sub-assembly | 82046-12010 · 82046-12011 · 82046-12030 · 82046-12031 · 82046-12040 · 82046-12060 |
| 82049 | Rear wiper wiring harness sub-assembly | 82049-12010 · 82049-12020 |
| 82201 | Instrument panel wiring harness sub-assembly | 82201-12010 · 82201-12020 · 82201-12030 · 82201-12060 · 82201-12070 · 82201-12090 · 82201-12091 · 82201-12100 · 82201-12101 · 82201-12110 · 82201-12111 · 82201-12120 · 82201-12121 · 82201-12122 · 82201-12124 · 82201-12130 · 82201-12131 · 82201-12133 · 82201-12200 · 82201-12210 · 82201-12220 · 82201-12230 · 82201-12240 · 82201-12290 · 82201-12291 · 82201-12300 · 82201-12301 · 82201-12310 · 82201-12311 · 82201-12320 · 82201-12321 · 82201-12330 · 82201-12331 · 82201-12340 · 82201-12341 · 82201-12350 · 82201-12351 · 82201-12380 · 82201-12381 · 82201-12390 · 82201-12391 · 82201-12420 · 82201-12421 |
| 82210 | No. 1 wire harness assembly (front wall to headlight) | 82210-12520 · 82210-12521 · 82210-12522 · 82210-12540 · 82210-12541 · 82210-12580 · 82210-12581 · 82210-12582 · 82210-12630 · 82210-12631 · 82210-12640 · 82210-12641 · 82210-12642 · 82210-12643 · 82210-12700 · 82210-12701 · 82210-12710 · 82210-12711 · 82210-12720 · 82210-12721 · 82210-12722 · 82210-12723 · 82270-12010 · 82270-12020 · 82270-12090 · 82270-12100 · 82270-12120 · 82270-12121 · 82270-12130 · 82270-12131 · 82270-12132 · 82270-12200 · 82270-12210 · 82270-12260 · 82270-12261 · 82270-12262 · 82270-12263 · 82270-12390 · 82270-12391 · 82270-12400 · 82270-12410 · 82270-12411 · 82270-12430 · 82270-12440 |
| 82210C | fuse | 90982-08021 · 90982-08032 · 90982-08052 · 90982-08053 |
| 82214A | Car light wiring harness | 82214-12010 · 82214-12030 · 82214-12031 · 82214-13070 · 82214-13080 · 82214-13090 · 82214-13100 |
| 82215 | Parking brake light switch wiring harness | 82215-12060 · 82215-12070 |
| 82216 | Rear window defogger wiring harness | 82216-12010 · 82216-12020 · 82216-12030 · 82216-12040 |
| 82221 | Oil pressure switch wiring harness | 82221-12030 · 82221-12080 · 82221-12081 · 82221-12082 · 82221-12090 · 82221-12091 · 82221-12092 · 82221-12093 |
| 82223 | switch harness | 82223-12060 |
| 82223A | Rear wiper switch wiring harness | 82223-12030 · 82223-12050 · 82223-12260 · 82223-12290 · 82223-13010 |
| 82230 | Front side wiring harness assembly | 82230-12230 · 82230-12231 · 82230-12240 · 82230-12241 · 82230-12250 · 82230-12260 · 82230-12330 · 82230-12480 · 82230-12481 · 82230-12500 · 82230-12501 · 82230-12510 · 82230-12520 · 82230-12521 · 82230-12530 · 82230-12531 · 82230-12590 · 82230-12591 |
| 82241 | Headlight connection harness assembly | 82241-12030 |
| 82242 | Fault light relay wiring harness | 82241-12010 |
| 82259 | Distributor wiring harness | 82259-12010 · 82259-13010 |
| 82275 | Generator wiring harness | 82261-12010 · 82261-12011 · 82261-12050 · 82261-12070 · 82261-12080 · 82261-12090 · 82261-12091 · 82261-12190 · 82261-12320 |
| 82291 | Wiring harness (to solenoid valve) | 82291-12010 · 82291-12030 · 82291-12050 |
| 82310 | Wire harness assembly (to reversing light switch) | 82310-12070 · 82310-12120 · 82310-12130 · 82310-12150 · 82310-12160 · 82310-12171 · 82310-12181 · 82310-12200 · 82310-12210 · 82310-12330 · 82310-12340 |
| 82341 | Overhead console wiring harness | 82341-12030 |
| 82345 | diode | 82345-12010 |
| 82349 | Light control rheostat wiring harness | 82349-12010 |
| 82350 | Door control light switch wiring harness assembly (for front door or rear door) | 82350-12010 |
| 82352 | Trunk light wiring harness | 82214-12030 |
| 82374 | Cleaner wiring harness | 82375-12010 · 82375-12020 · 82375-12021 · 82375-12030 |
| 82375 | Wiper switch wiring harness | 82375-12040 · 82375-12050 · 82375-12070 · 82375-12100 · 82375-12130 · 82375-12210 · 82375-12220 · 82375-12230 · 82375-12270 · 82375-12271 · 82375-12280 |
| 82410 | Wire harness assembly (to rear light) | 82214-13020 · 82214-13030 · 82341-13010 · 82410-12140 · 82410-12150 · 82410-12200 |
| 82412 | Fuel gauge wiring harness | 82412-13040 · 82412-13050 |
| 82420 | Chassis wire harness assembly | 82420-12070 · 82420-12100 · 82420-12120 · 82420-12130 · 82420-12140 · 82420-12170 · 82420-12180 · 82420-12210 · 82420-12212 · 82420-12230 · 82420-12231 · 82420-12270 · 82420-12271 · 82420-13070 · 82420-13100 · 82420-13110 · 82420-13120 · 82420-13130 |
| 82470 | License plate light feeder assembly | 82470-12040 · 82470-13030 · 82470-13031 · 82470-13050 · 82470-13051 · 82470-13060 · 82470-13061 |
| 82471 | License plate light feeder No. 2 | 82470-13040 |
| 82491 | No. 1 wire harness protection device board | 82817-12080 · 82829-12010 |
| 82492 | No. 2 wire harness protection device board | 53797-12010 · 53797-12030 |
| 82510 | Roof harness assembly | 82510-12020 · 82510-12060 · 82510-12070 · 82510-12090 · 82510-12130 · 82510-12140 · 82510-12150 · 82510-12160 |
| 82550 | Tachometer wiring harness assembly | 82550-12010 |
| 82817 | No. 1 wire harness protection device | 82817-12090 · 82817-12110 · 82817-12190 |
| 82821A | Connector cover | 82821-12120 |
| 82823 | No. 1 terminal cover | 82823-22020 |
| 82825 | Harness protection device | 82817-12120 · 82817-12130 |
