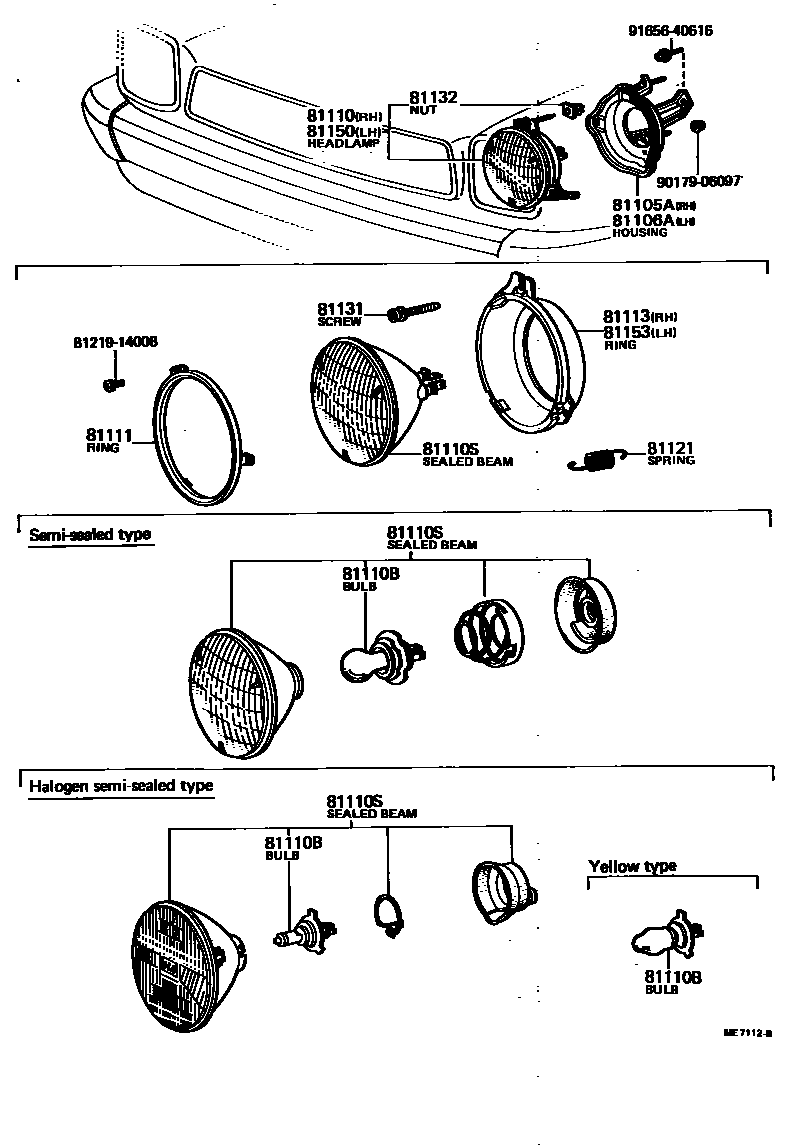

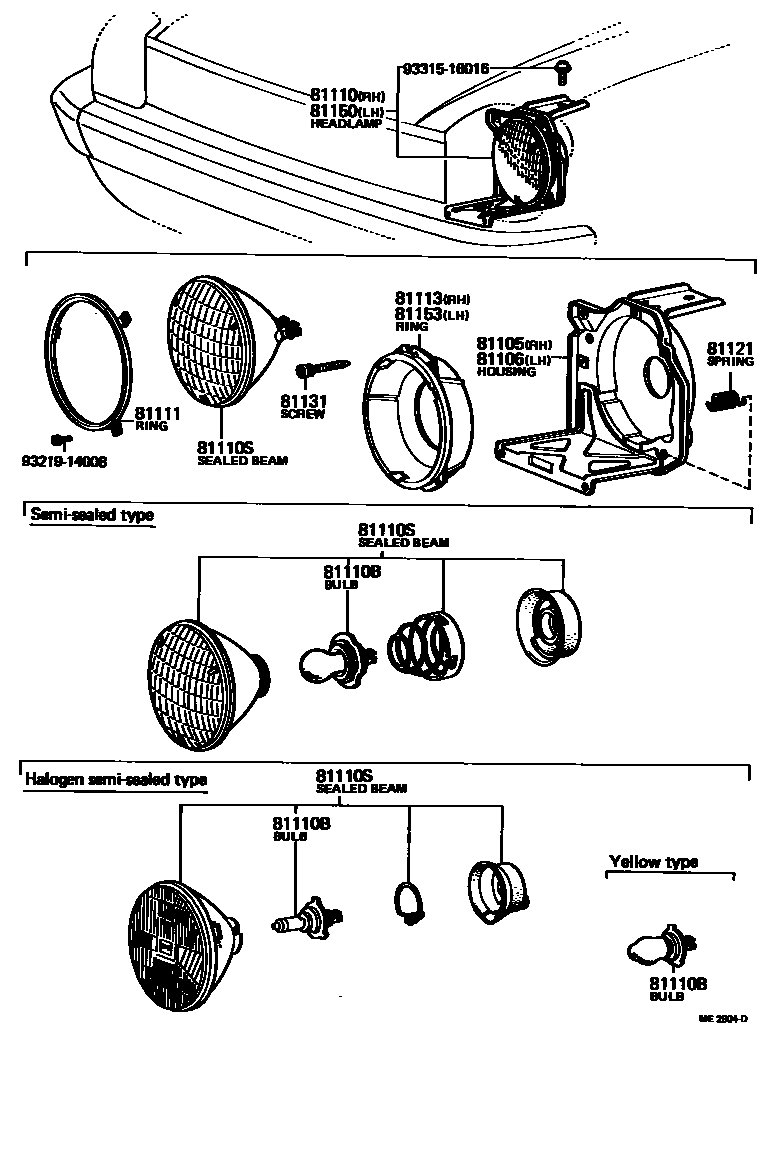

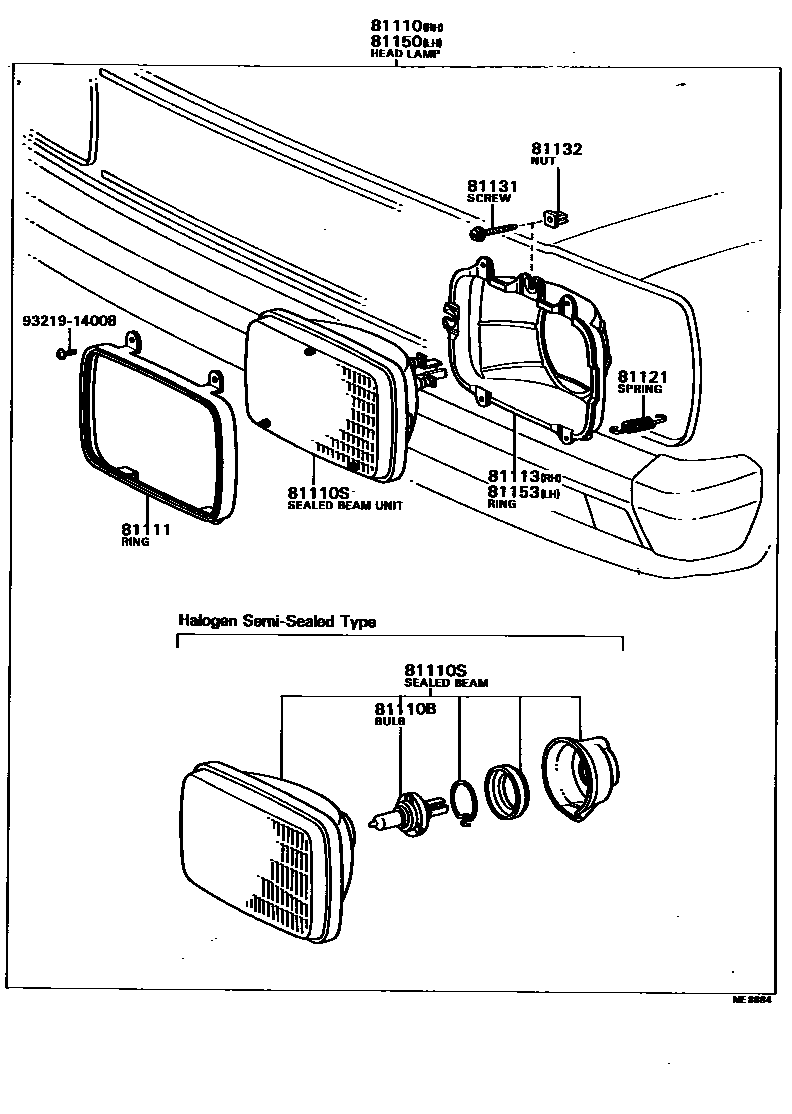

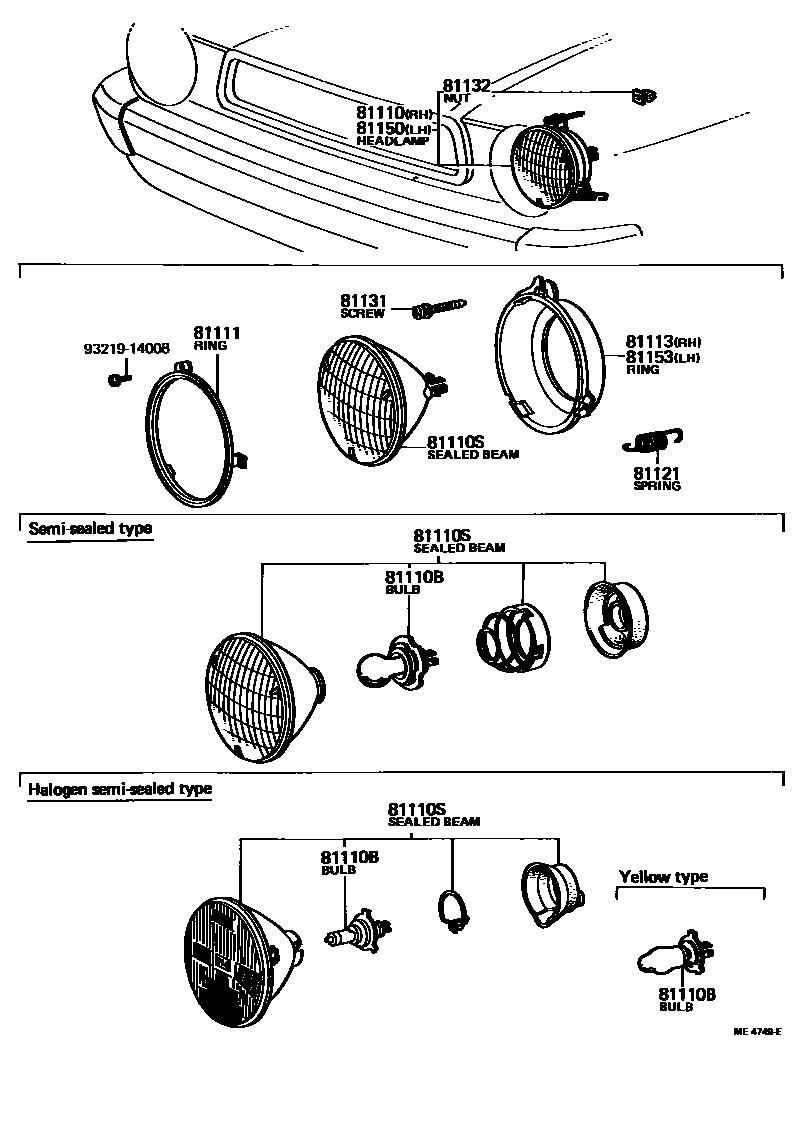

Toyota COROLLA Headlamp — Figure 8101
Toyota COROLLA EPC diagram 8101, Headlamp, with 4 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81105 | Right headlight housing sub-assembly | 81105-12220 |
| 81105A | Right headlight bracket sub-assembly | 53037-12010 |
| 81106 | Left headlight housing sub-assembly | 81106-12160 |
| 81106A | Left headlight bracket sub-assembly | 53038-12010 |
| 81110 | Right headlight assembly | 81110-12310 · 81110-19395 · 81110-19405 · 81110-19406 · 81110-19415 · 81110-19425 · 81110-19435 · 81110-19445 · 81110-19446 · 81110-19455 · 81110-19456 · 81110-19465 · 81110-19475 · 81110-19485 · 81110-19495 · 81110-19505 · 81110-19515 · 81110-19525 · 81110-19685 · 81110-19686 · 81110-19695 · 81110-19945 · 81110-19955 · 81110-19965 · 81110-19975 · 81110-19985 · 81110-19995 · 81110-80001 · 81110-80002 · 81110-80023 · 81110-80037 |
| 81110B | Bulb (for headlight No. 1) | 90981-13013 · 90981-13014 · 90981-13015 · 90981-13023 · 90981-13024 |
| 81110S | No. 1 enclosed lamp assembly | 90981-01012 · 90981-01013 · 90981-01015 · 90981-01016 · 90981-01017 · 90981-01018 · 90981-01019 · 90981-01024 · 90981-01025 · 90981-01028 · 90981-01029 · 90981-01030 · 90981-01031 · 90981-01033 · 90981-01034 · 90981-01035 · 90981-04001 · 90981-04011 · 90981-13023 |
| 81111 | Closed headlight retaining ring | 81111-10120 · 81111-12021 · 81111-12420 · 81111-16020 · 81111-22150 |
| 81113 | Right No. 1 closed lamp seat | 81113-10050 · 81113-12200 · 81113-12210 · 81113-12410 · 81113-12420 · 81113-16020 · 81114-12220 |
| 81121 | headlight spring | 81121-12070 · 81121-12140 · 81121-16020 · 81121-62010 |
| 81131 | Headlight adjustment screw | 81131-10031 · 81131-12013 · 81131-12021 · 81131-12150 |
| 81132 | Headlight self-locking nut | 90189-05013 |
| 81150 | Left headlight assembly | 81150-12250 · 81150-19345 · 81150-19346 · 81150-19355 · 81150-19365 · 81150-19375 · 81150-19385 · 81150-19395 · 81150-19396 · 81150-19405 · 81150-19406 · 81150-19415 · 81150-19425 · 81150-19435 · 81150-19445 · 81150-19455 · 81150-19465 · 81150-19475 · 81150-19635 · 81150-19636 · 81150-19645 · 81150-19885 · 81150-19895 · 81150-19905 · 81150-19915 · 81150-19925 · 81150-19935 · 81150-80001 · 81150-80002 · 81150-80023 · 81150-80037 |
| 81153 | No. 1 closed lamp seat on the left | 81153-10010 · 81153-12140 · 81153-12150 · 81153-12340 · 81153-12350 · 81153-16020 · 81154-12160 |
