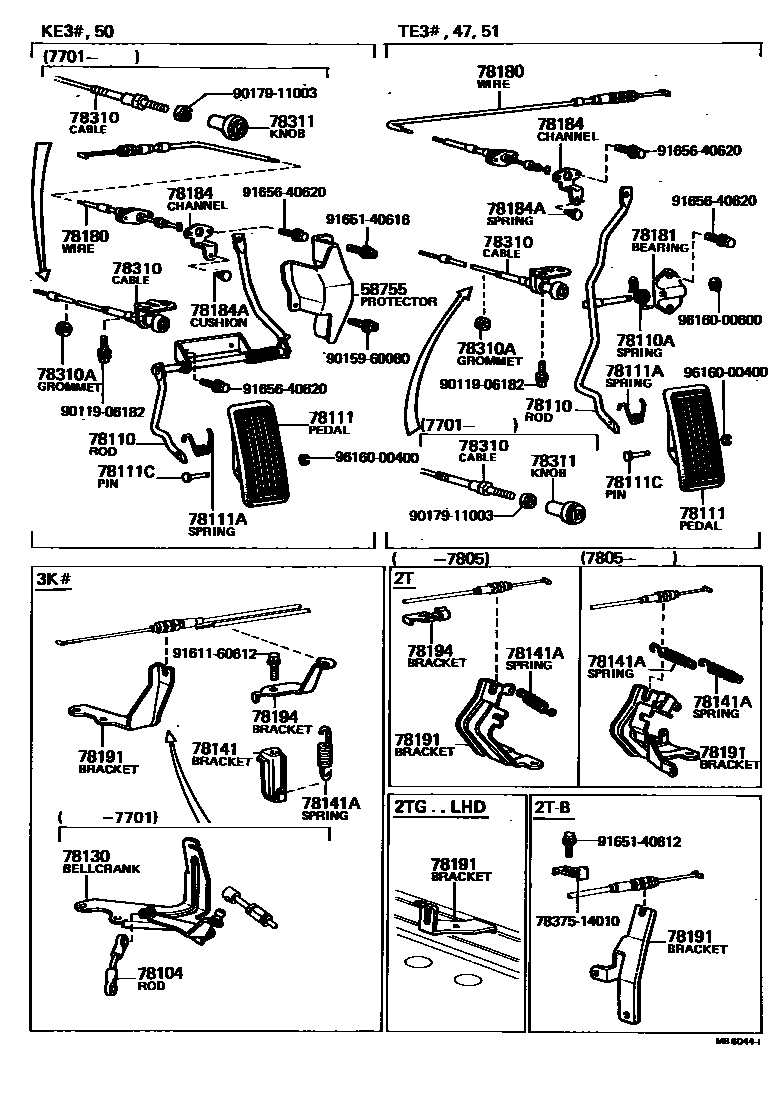

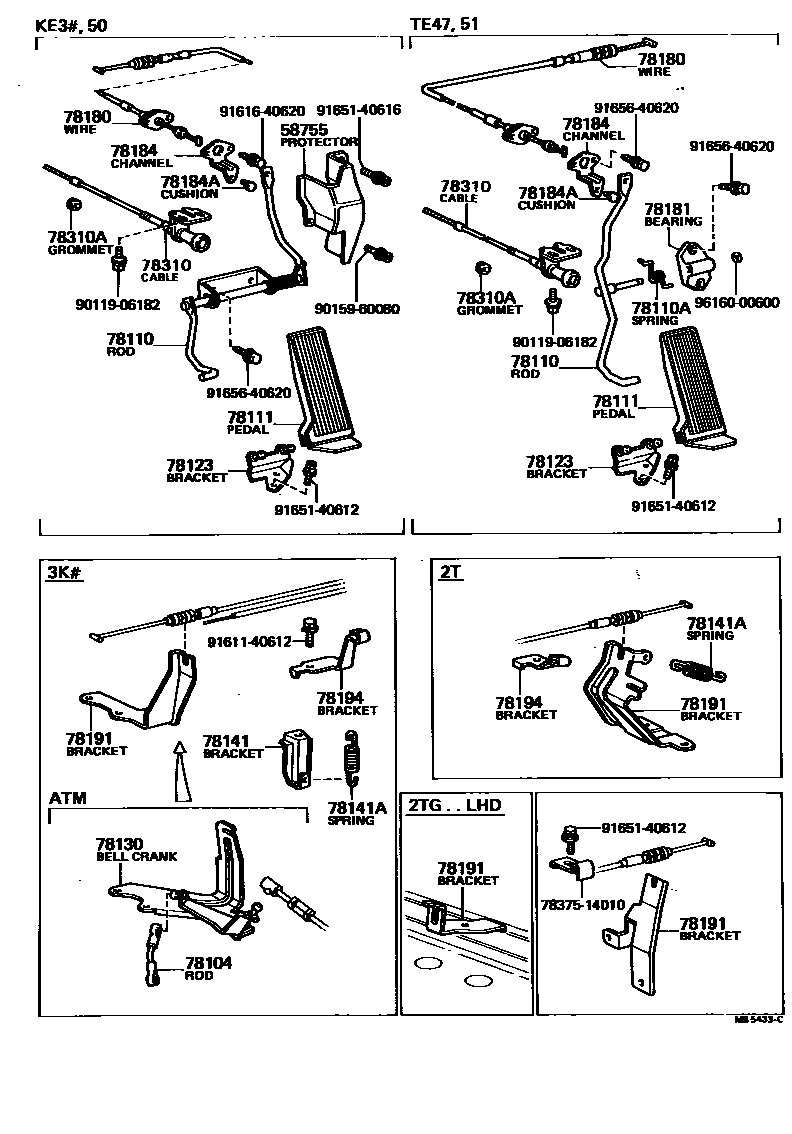

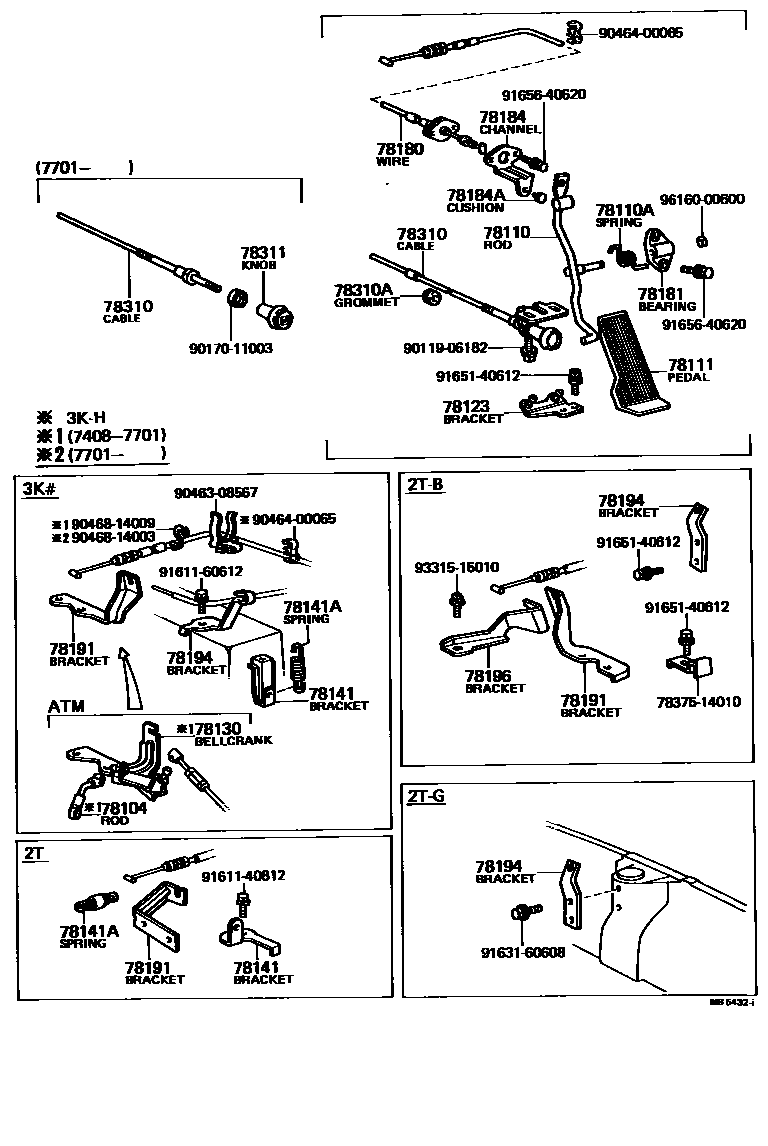

Toyota COROLLA accelerator pedal connecting rod — Figure 7801
Toyota COROLLA EPC diagram 7801, accelerator pedal connecting rod, with 3 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 58755 | accelerator pedal shaft cover | 78109-12020 |
| 78104 | No. 2 accelerator pedal connecting rod sub-assembly | 78130-12040 |
| 78110 | Accelerator pedal lever assembly | 78102-12070 · 78102-12080 · 78102-12081 · 78102-12090 · 78102-12091 |
| 78110A | Spring (for accelerator pedal lever) | 90508-18398 · 90508-20402 |
| 78111 | accelerator pedal | 78101-12090 · 78111-12080 · 78111-12100 · 78111-14010 |
| 78111A | Spring (for gas pedal) | 90508-23003 |
| 78111C | pin (for gas pedal) | 90249-05001 |
| 78123 | accelerator pedal bracket | 78114-12070 · 78114-12080 |
| 78130 | Accelerator pedal right-angle lever assembly | 78160-12010 |
| 78141 | Throttle cable return spring bracket | 78141-12011 · 78187-12020 |
| 78141A | Tension spring (for throttle cable return spring) | 90507-08002 · 90507-10002 · 90507-12021 · 90507-12024 · 90507-12025 |
| 78180 | Throttle cable assembly | 78180-12090 · 78180-12091 · 78180-12092 · 78180-12093 · 78180-12100 · 78180-12101 · 78180-12102 · 78180-12103 · 78180-12120 · 78180-12121 · 78180-12122 · 78180-12123 · 78180-12130 · 78180-12131 · 78180-12132 · 78180-12133 · 78180-12160 · 78180-12161 · 78180-12162 · 78180-12163 · 78180-12180 · 78180-12181 · 78180-12182 · 78180-12183 · 78180-12190 · 78180-12191 · 78180-12192 · 78180-12193 · 78180-12200 · 78180-12201 · 78180-12202 · 78180-12210 · 78180-12211 · 78180-12212 · 78180-12213 · 78180-12220 · 78180-12221 · 78180-12222 · 78180-12223 · 78180-12230 · 78180-12231 · 78180-12233 |
| 78181 | Accelerator pedal rod bracket bearing | 78124-12040 · 78124-12050 |
| 78184 | Accelerator pedal idle speed adjustment stop slot | 78181-12050 · 78181-12051 · 78181-12070 · 78181-12071 |
| 78184A | Cushion pad (for accelerator pedal adjustment stop groove) | 90541-06008 |
| 78191 | Throttle cable bracket | 21524-88220 · 78024-12010 · 78184-12040 · 78184-12050 · 78184-12070 · 78184-12080 · 78184-12090 · 78184-12091 |
| 78194 | No. 2 throttle cable bracket | 78186-10010 · 78186-12010 · 78186-12011 · 78186-12020 · 78186-12030 · 78186-12031 · 78186-12040 · 78186-12041 · 78186-12050 |
| 78196 | No. 3 throttle cable bracket | 78198-12010 |
| 78310 | Choke door cable assembly | 78310-12090 · 78310-12140 · 78310-12150 · 78310-12170 · 78310-12180 · 78310-12220 · 78310-12230 · 78310-12250 · 78310-12260 · 78310-12270 · 78310-12291 · 78310-12301 · 78310-12310 · 78310-12320 · 78310-12330 · 78310-12340 · 78310-12350 |
| 78310A | Choke cable retaining ring | 90480-13055 |
| 78311 | Choke control cable button | 78311-12010 |
