Toyota COROLLA vacuum tube — Figure 1708

Toyota COROLLA EPC diagram 1708, vacuum tube, with 10 images and 13 PNC and OE references.

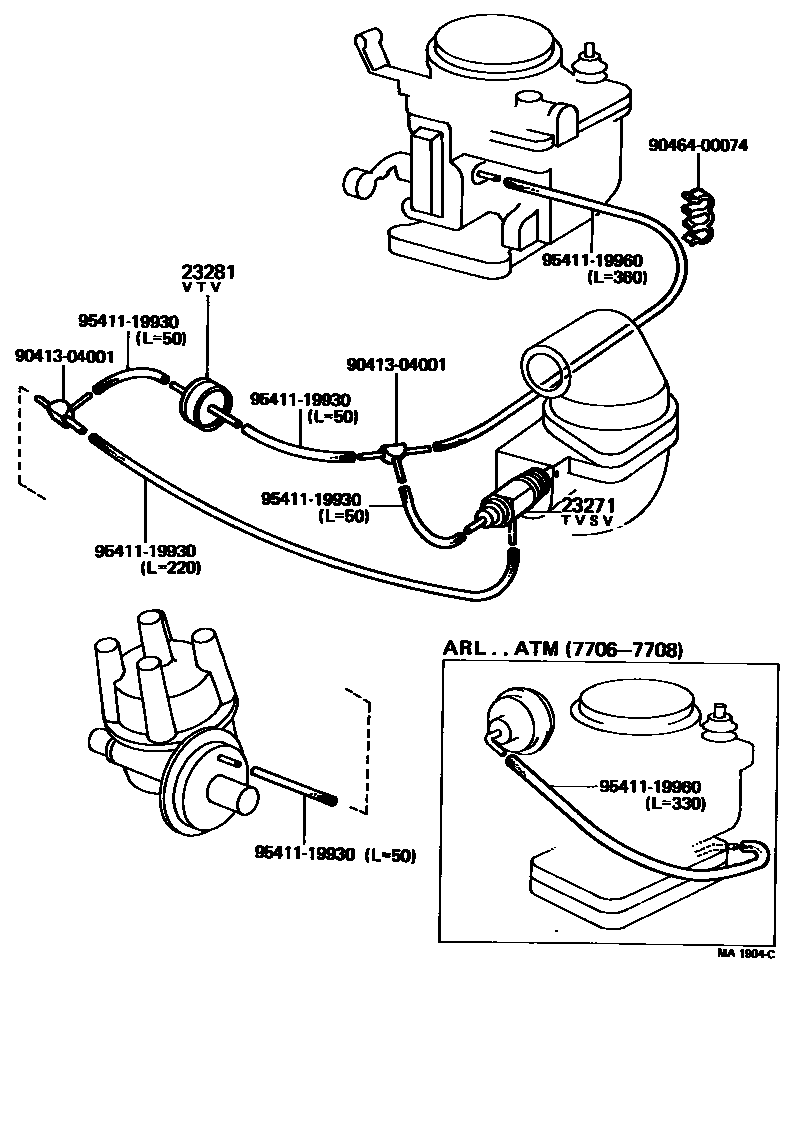

Toyota COROLLA vacuum tube EPC diagram — MA1904C
vacuum tube — MA1904C (197508 – 197708)

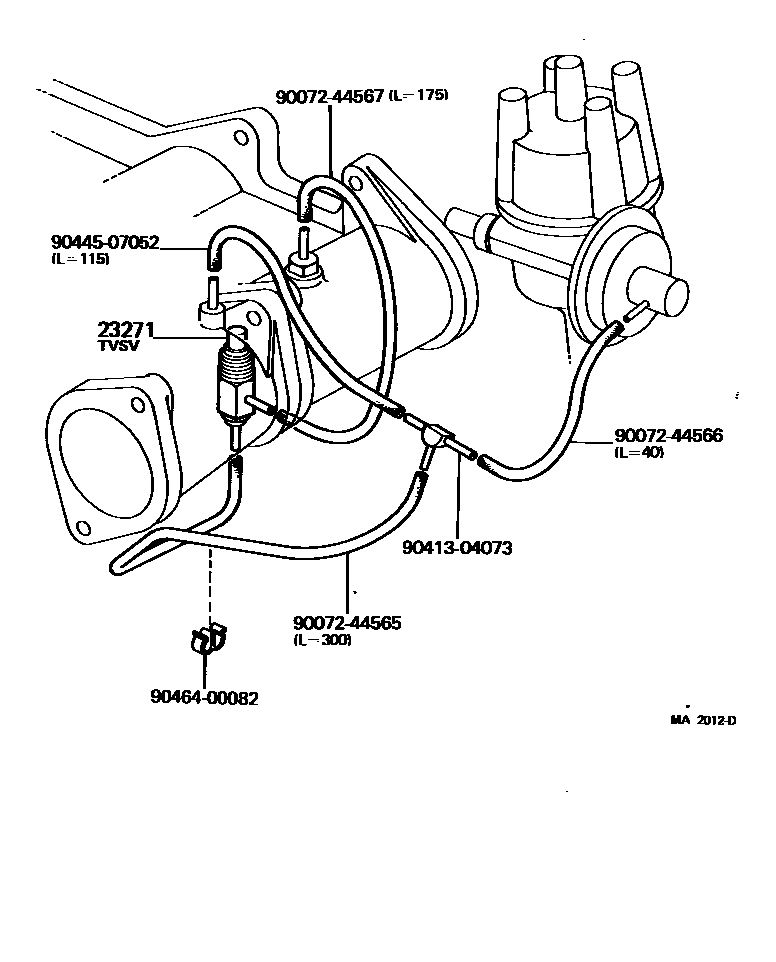

Toyota COROLLA vacuum tube EPC diagram — MA2012D
vacuum tube — MA2012D (197701 – 197902)

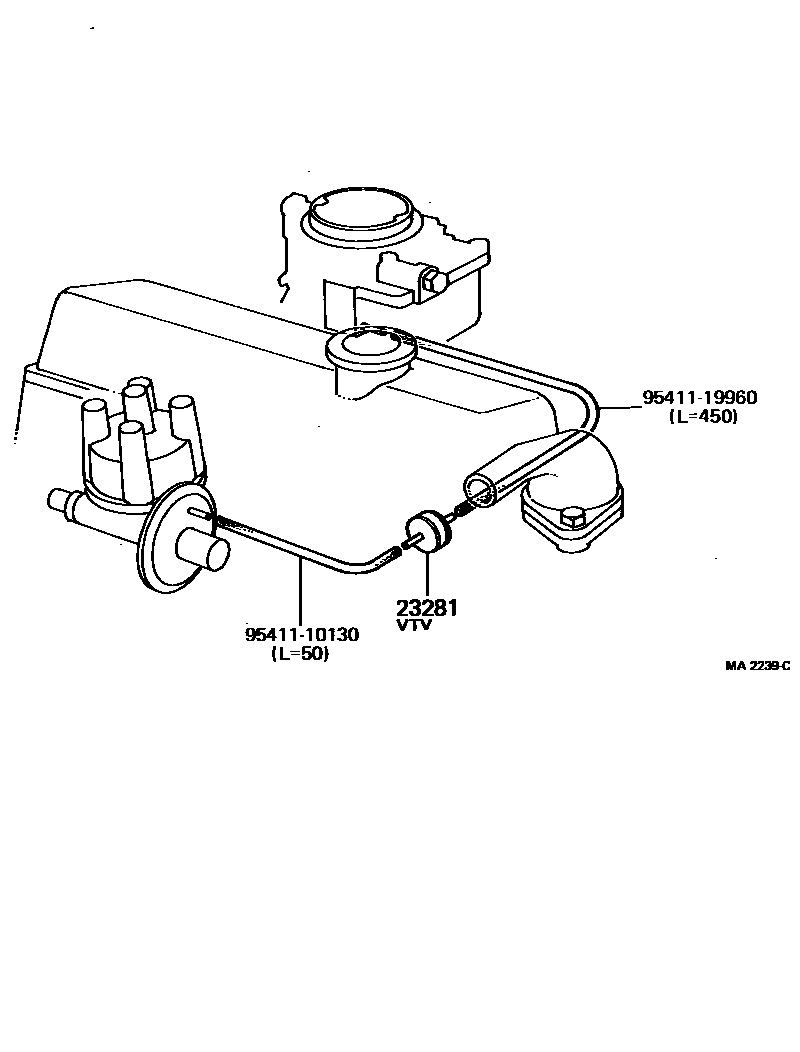

Toyota COROLLA vacuum tube EPC diagram — MA2239C
vacuum tube — MA2239C (197511 – 999999)

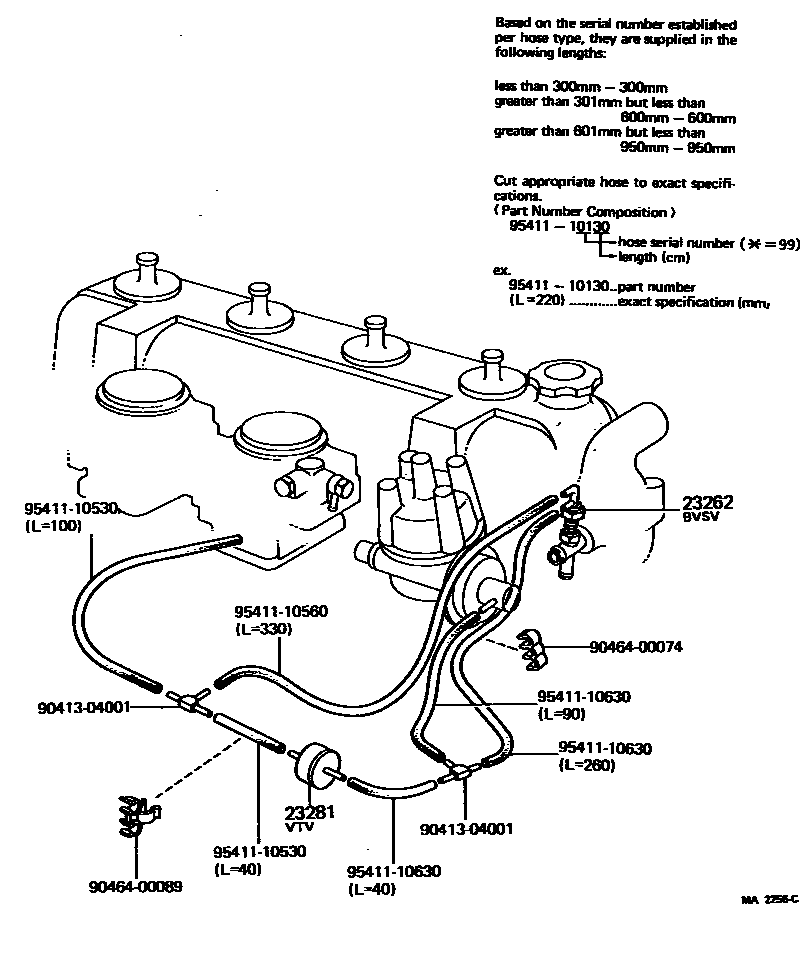

Toyota COROLLA vacuum tube EPC diagram — MA2256C
vacuum tube — MA2256C (197603 – 197908)

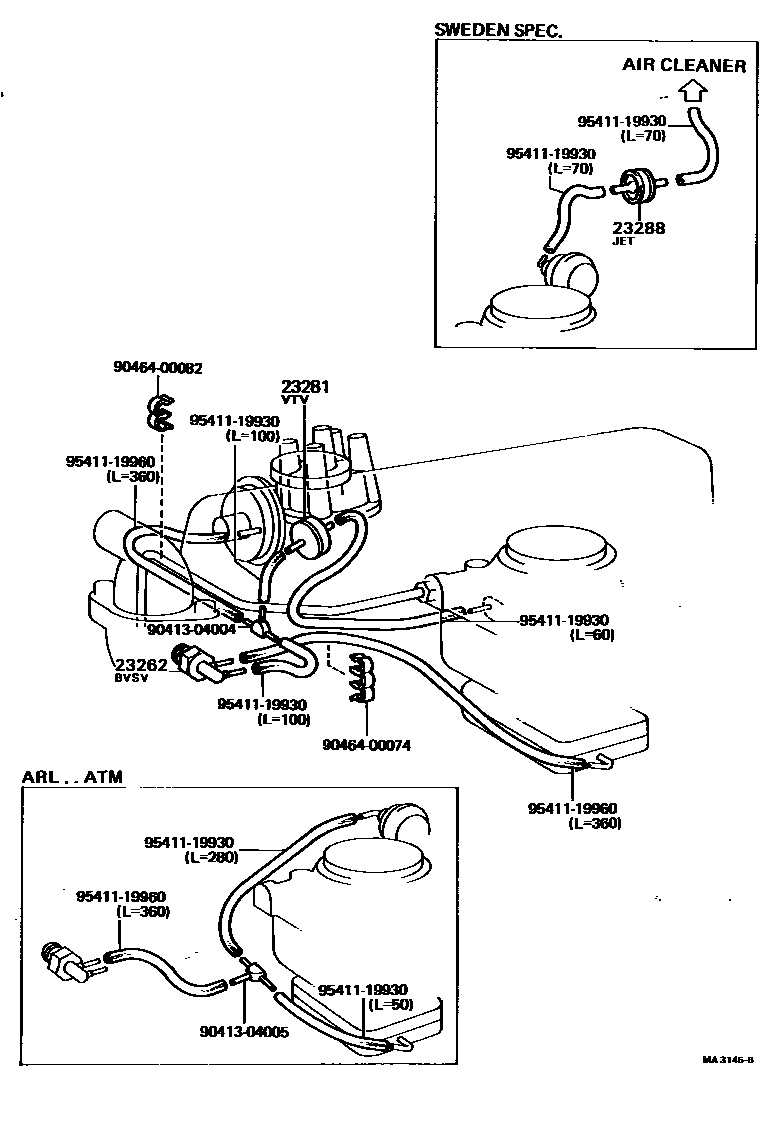

Toyota COROLLA vacuum tube EPC diagram — MA3145B
vacuum tube — MA3145B (197708 – 197908)

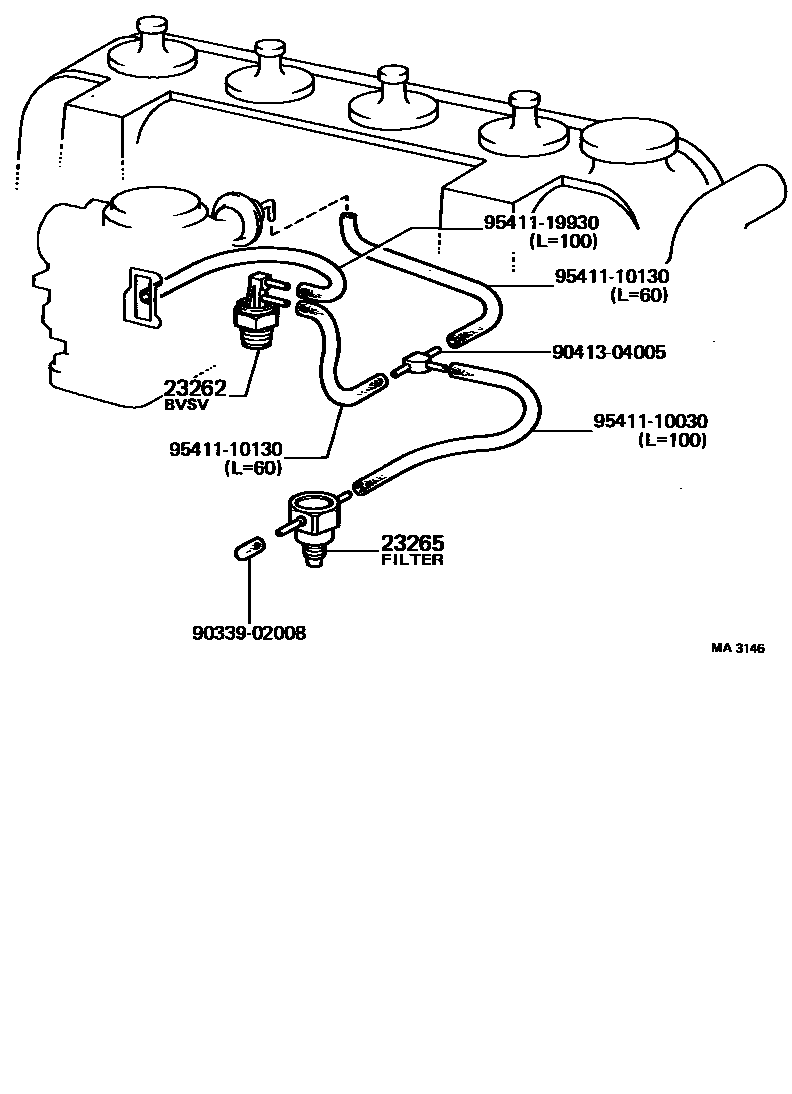

Toyota COROLLA vacuum tube EPC diagram — MA3146
vacuum tube — MA3146 (197710 – 197908)

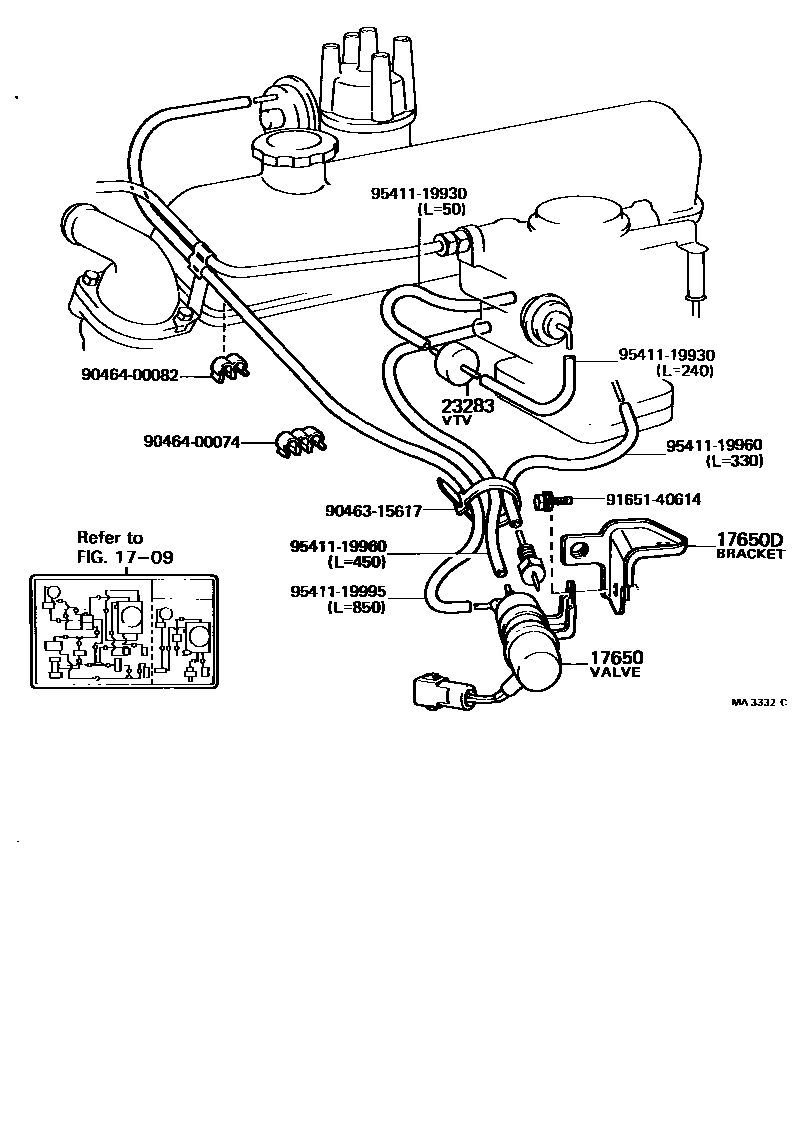

Toyota COROLLA vacuum tube EPC diagram — MA3332C
vacuum tube — MA3332C (197808 – 198012)

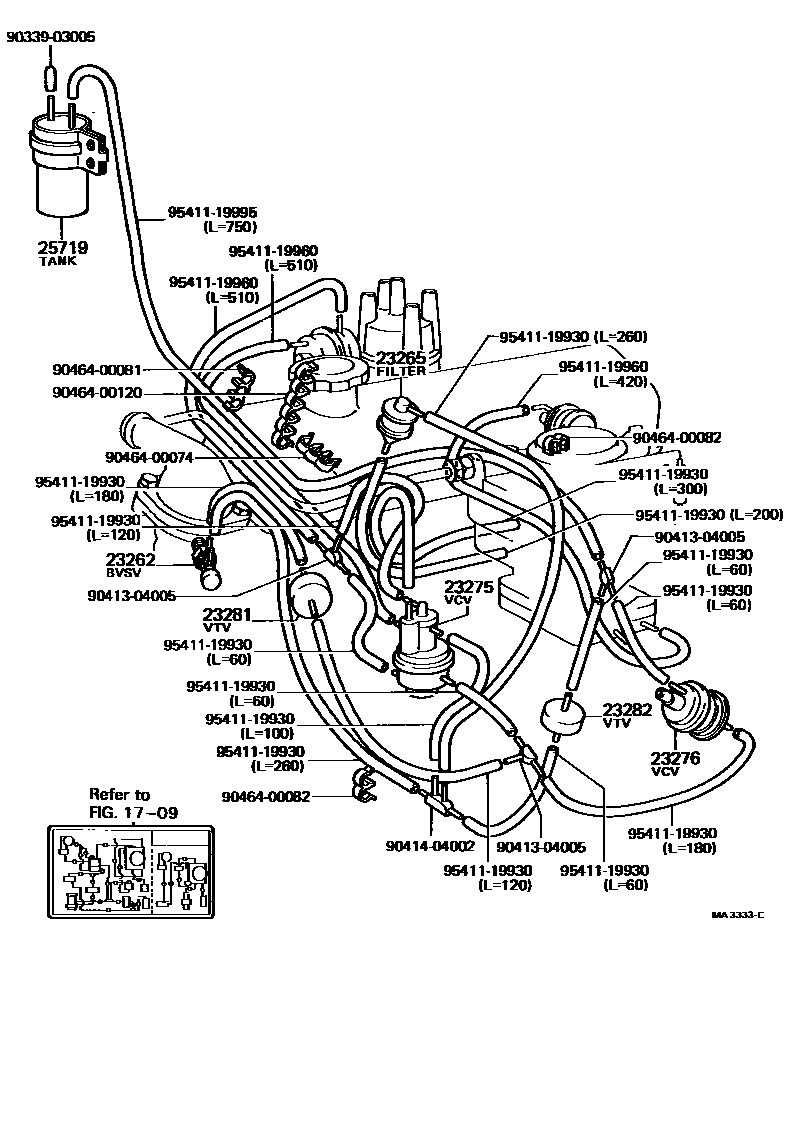

Toyota COROLLA vacuum tube EPC diagram — MA3333C
vacuum tube — MA3333C (197808 – 198012)

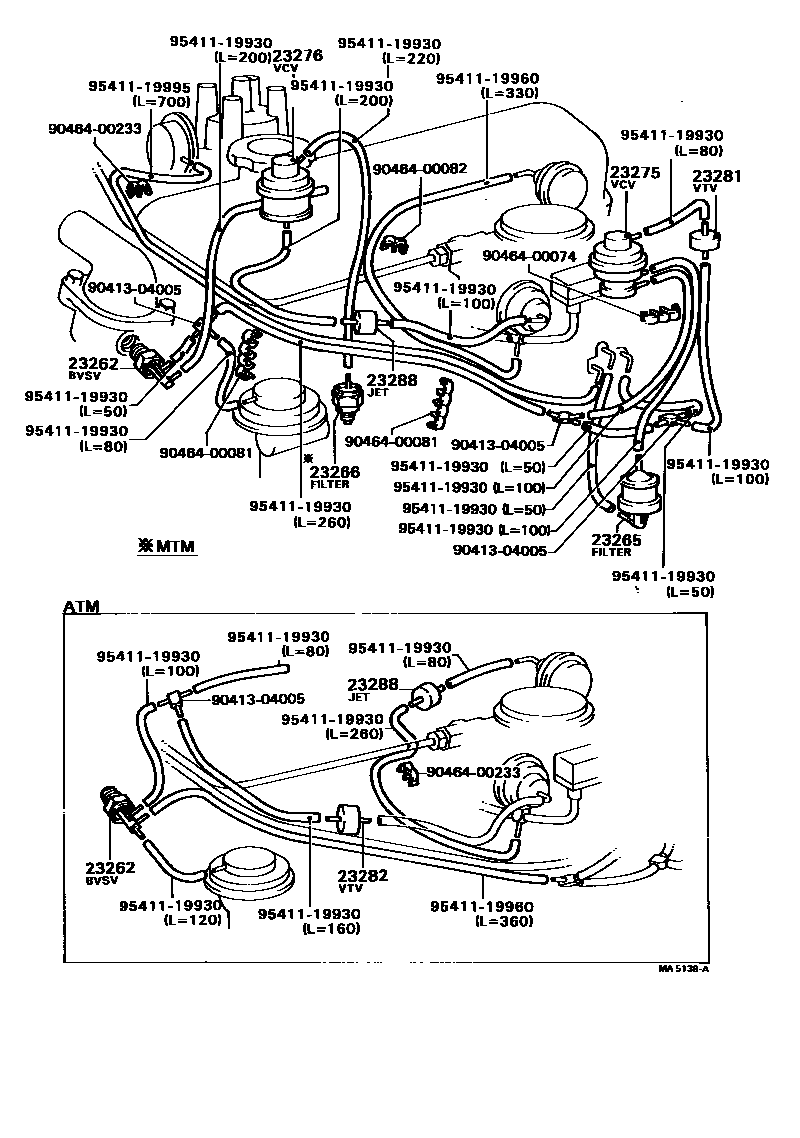

Toyota COROLLA vacuum tube EPC diagram — MA5138A
vacuum tube — MA5138A (198012 – 999999)

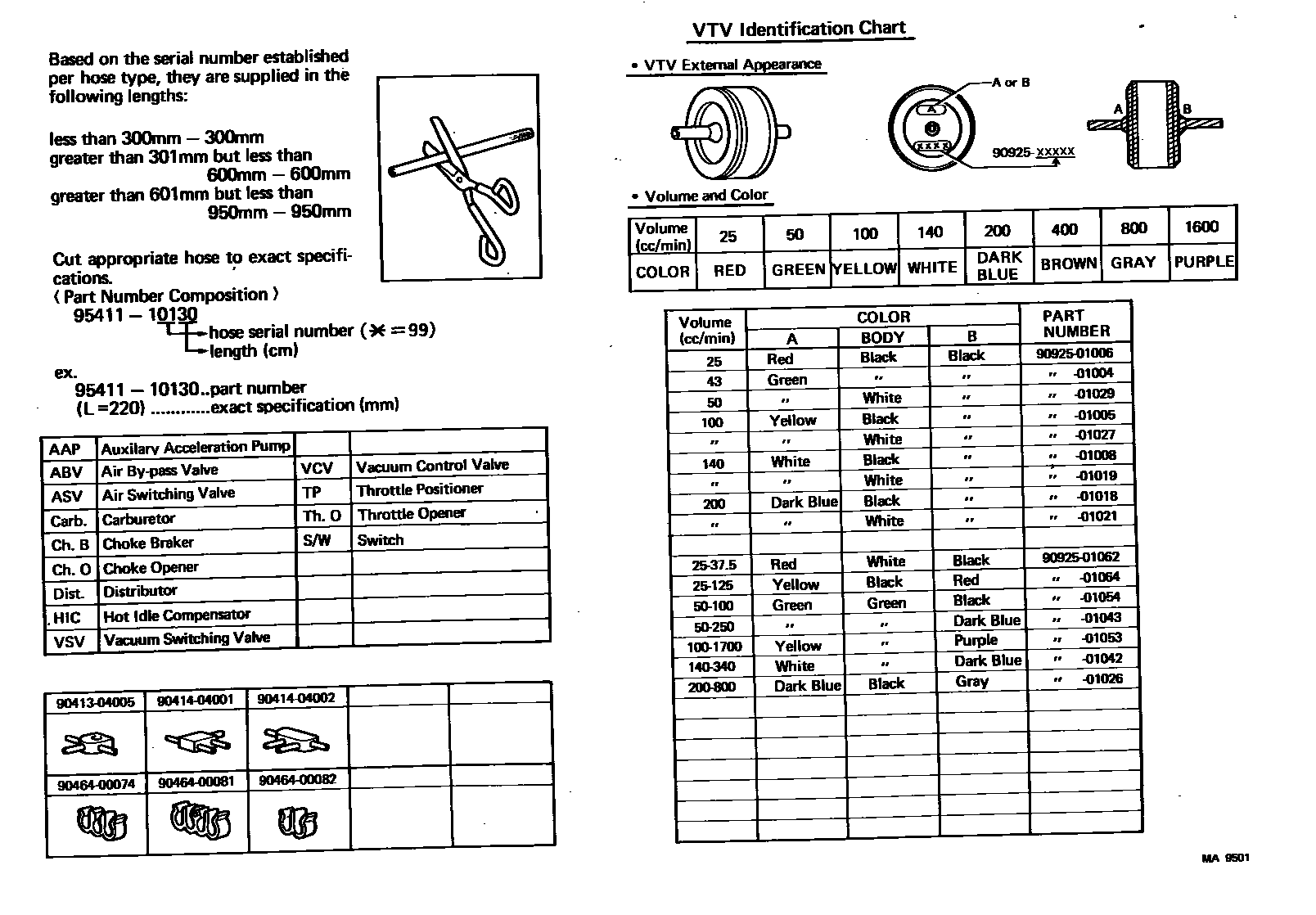

Toyota COROLLA vacuum tube EPC diagram — MA9501
vacuum tube — MA9501 (197408 – 999999)

PNC and OE references

PNCPart nameOE numbers
17650Vacuum switch valve assembly89570-12040
17650DVacuum switch valve bracket89579-12020
23262No. 1 bimetallic vacuum switch valve25810-24010 · 25820-13020 · 90925-05007 · 90925-05010 · 90925-05016 · 90925-05044
23265No. 1 gas filter90917-11009 · 90917-11015
23266No. 2 gas filter90917-11022
23271No. 1 thermostatic vacuum switching valve90925-02001
23275Vacuum control valve No. 190925-03019 · 90925-03113
23276Vacuum control valve No. 290925-03073 · 90925-03114 · 90925-03115
23281Vacuum Transfer Valve No. 190925-01004 · 90925-01005 · 90925-01008 · 90925-01018 · 90925-01021 · 90925-01029 · 90925-01054 · 90925-01062
23282Vacuum Transfer Valve No. 290925-01021 · 90925-01064
23283Vacuum Transfer Valve No. 390925-01021
23288Nozzle No. 190925-04003 · 90925-04005 · 90925-04006
25719Vacuum pressure tank25719-13010
