Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 3 images and 10 PNC and OE references.

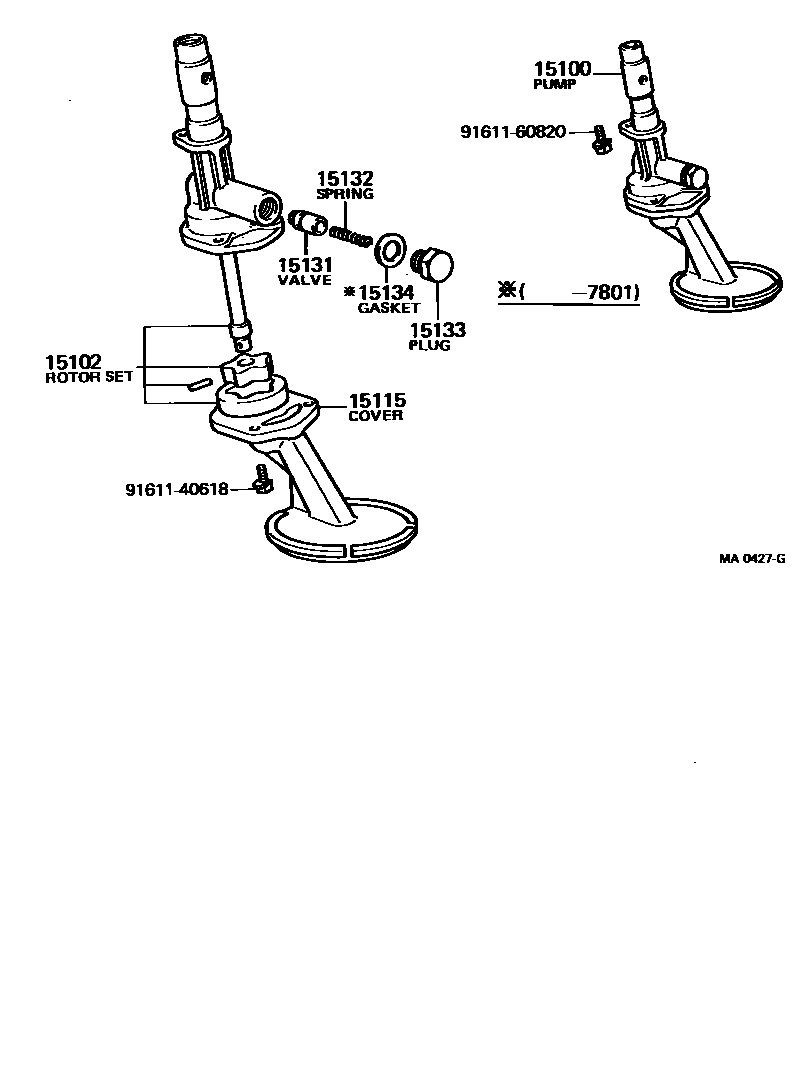

Toyota COROLLA Engine Oil Pump EPC diagram — MA0427G
Engine Oil Pump — MA0427G (197408 – 198004)

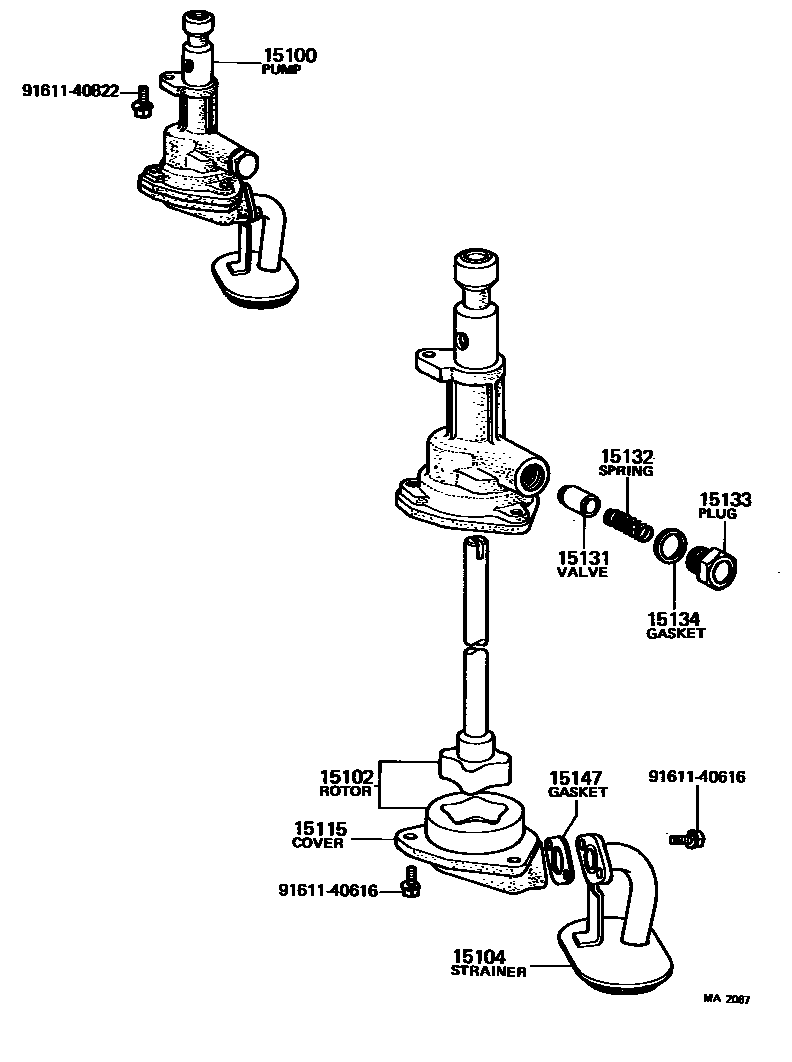

Toyota COROLLA Engine Oil Pump EPC diagram — MA2067
Engine Oil Pump — MA2067 (197408 – 197705)

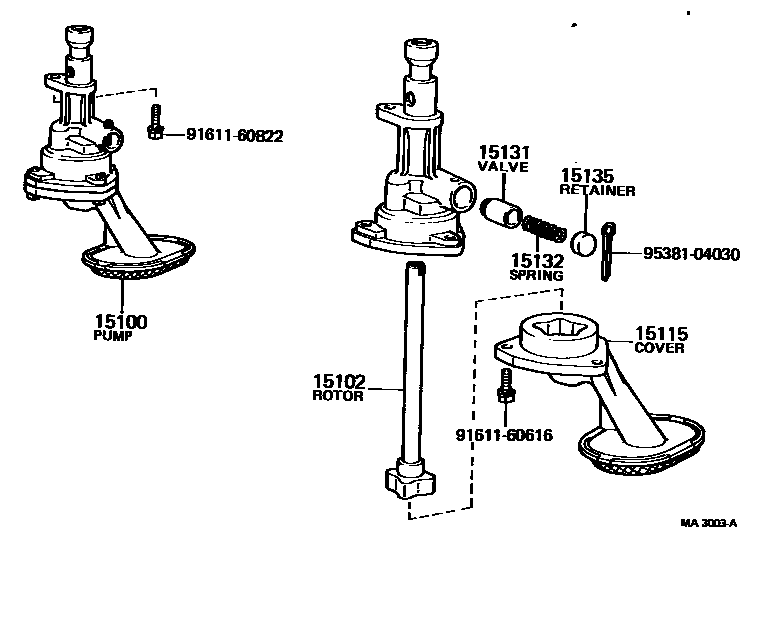

Toyota COROLLA Engine Oil Pump EPC diagram — MA3003A
Engine Oil Pump — MA3003A (197705 – 999999)

PNC and OE references

PNCPart nameOE numbers
15100Oil pump assembly15100-13010 · 15100-13011 · 15100-24010 · 15100-24011 · 15100-25012 · 15100-25020
15102Oil pump rotor assembly15102-24010 · 15102-25010
15104Oil filter sub-assembly15104-22011
15115oil pump cover15012-13010 · 15012-25012 · 15012-25020 · 15115-22010
15131Oil pump pressure reducing valve15131-22010 · 15131-24010
15132Oil pump pressure reducing valve spring15132-40010
15133PLUG, OIL PUMP RELIEF VALVE15133-20010 · 15133-24010 · 15133-41030
15134Oil pump pressure reducing valve gasket15134-20010
15135Oil pump pressure reducing valve retaining ring15135-13010
15147Oil filter gasket15147-40010
