Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 29 PNC and OE references.

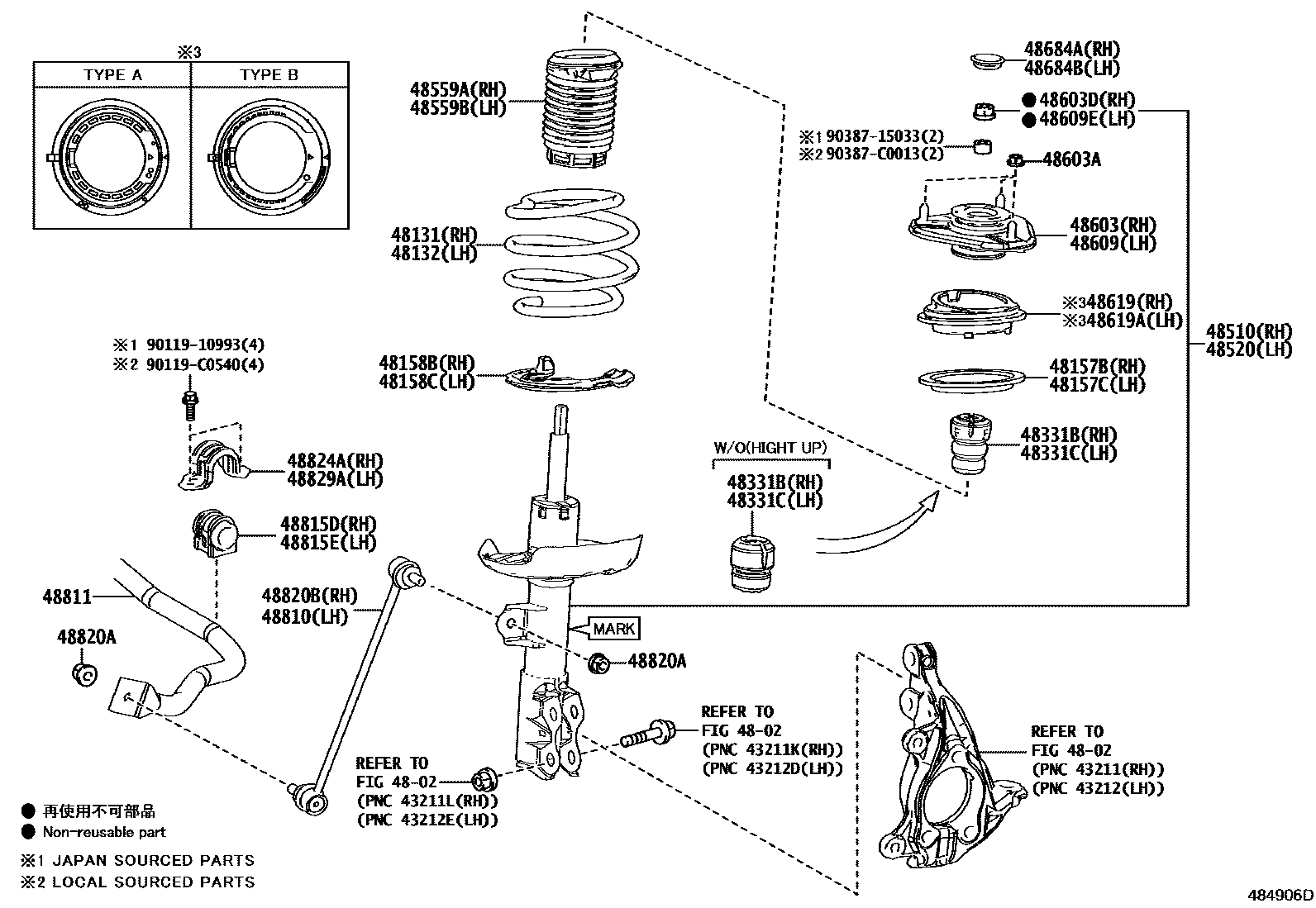

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 484906D
Front Spring & Shock Absorber — 484906D (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-0Z830 · 48131-0Z840 · 48131-0Z850 · 48131-0Z860 · 48131-0Z880
48132Left front coil spring48131-0Z830 · 48131-0Z840 · 48131-0Z850 · 48131-0Z860 · 48131-0Z880
48157BFront coil spring upper right vibration isolation pad48157-F4030
48157CFront coil spring upper left vibration isolation pad48157-F4030
48158BFront coil spring lower right vibration isolation pad48158-F4030
48158CFront coil spring lower left vibration isolation pad48158-F4030
48331BRight front spring buffer block48331-02210 · 48331-F4030
48331CLeft front spring buffer block48331-02210 · 48331-F4030
48510Right front shock absorber assembly48510-8Z419 · 48510-8Z420 · 48510-8Z546 · 48510-8Z615 · 48510-8Z616 · 48510-8Z738
48520Left front shock absorber assembly48520-8Z273 · 48520-8Z274 · 48520-8Z376 · 48520-8Z436 · 48520-8Z437 · 48520-8Z507
48559ARight front shock absorber No. 1 dust cover48559-F4030
48559BLeft front shock absorber No. 1 dust cover48559-F4030
48603Right front suspension bearing sub-assembly48609-F4030
48603ANut (for front suspension mount)90178-10029 · 90178-C0033
48603DNut (for front mount to right front shock absorber)90177-14007 · 90177-C0025
48609Left front suspension bearing sub-assembly48609-F4030
48609ENut (for front mount to left front shock absorber)90177-14007 · 90177-C0025
48619Bearing installed on the right sliding column48619-0A010 · 48619-F4030
48619ABearing installed on the left sliding column48619-0A010 · 48619-F4030
48684ARight front suspension support dust cover48684-0A010 · 48684-52010
48684BLeft front suspension support dust cover48684-0A010 · 48684-52010
48810Left front stabilizer bar link assembly48820-0A020 · 48820-F4020
48811front stabilizer bar48811-02510 · 48811-02560 · 48811-YK010
48815DRight front stabilizer bar bushing48815-02500 · 48815-F4030
48815ELeft front stabilizer bar bushing48815-02500 · 48815-F4030
48820ANut (for front stabilizer bar link)90178-C0018 · 94151-21241
48820BRight front stabilizer bar link assembly48820-0A020 · 48820-F4020
48824ARight front stabilizer bar bracket No. 148824-F4030
48829ALeft front stabilizer bar bracket No. 148824-F4030
