Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) — Figure 3901

Toyota COROLLA EPC diagram 3901, 传动桥总成(HEV 或 BEV 或 FCEV), with 2 images and 19 PNC and OE references.

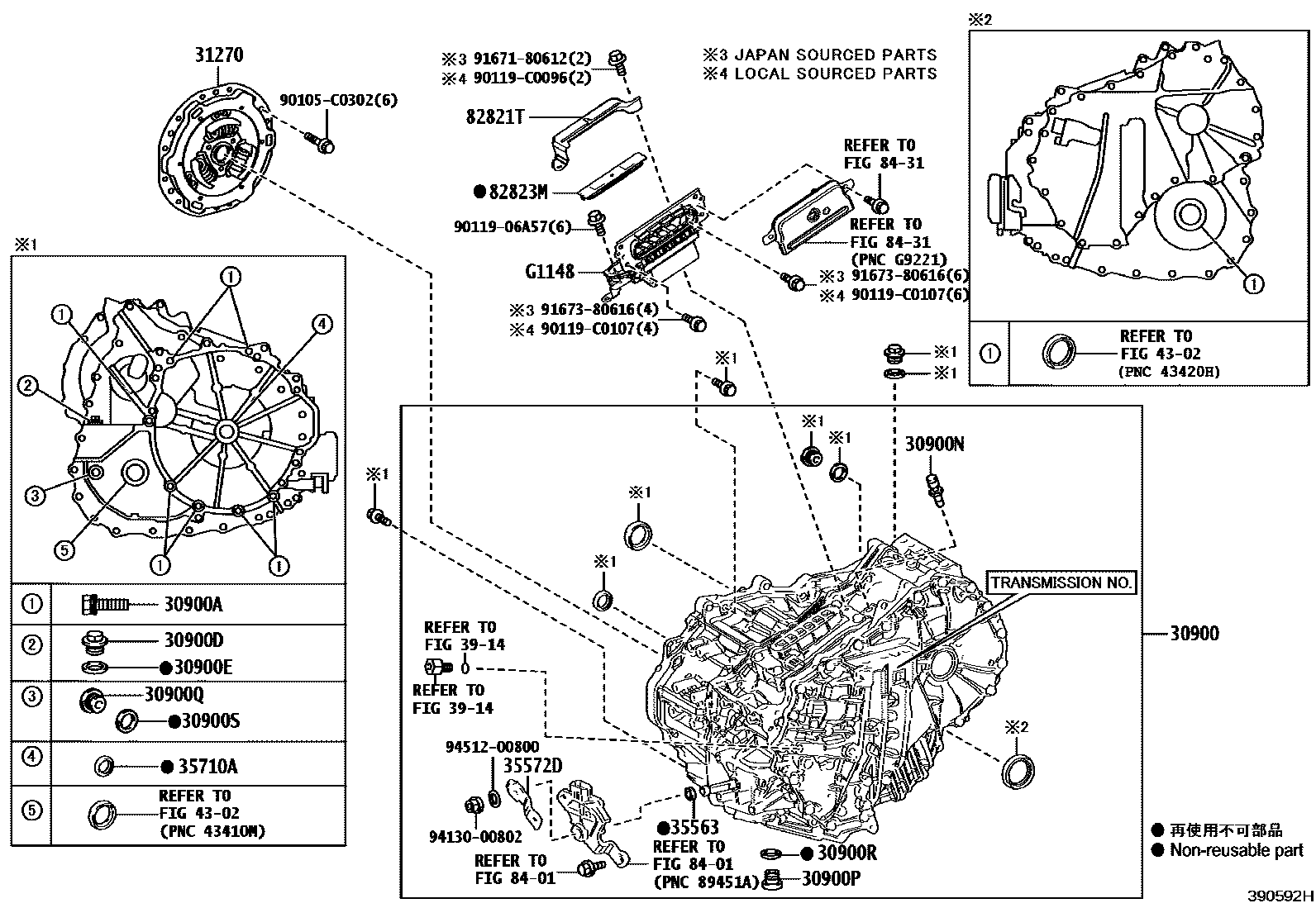

Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) EPC diagram — 390592H
传动桥总成(HEV 或 BEV 或 FCEV) — 390592H (201908 – 999999)

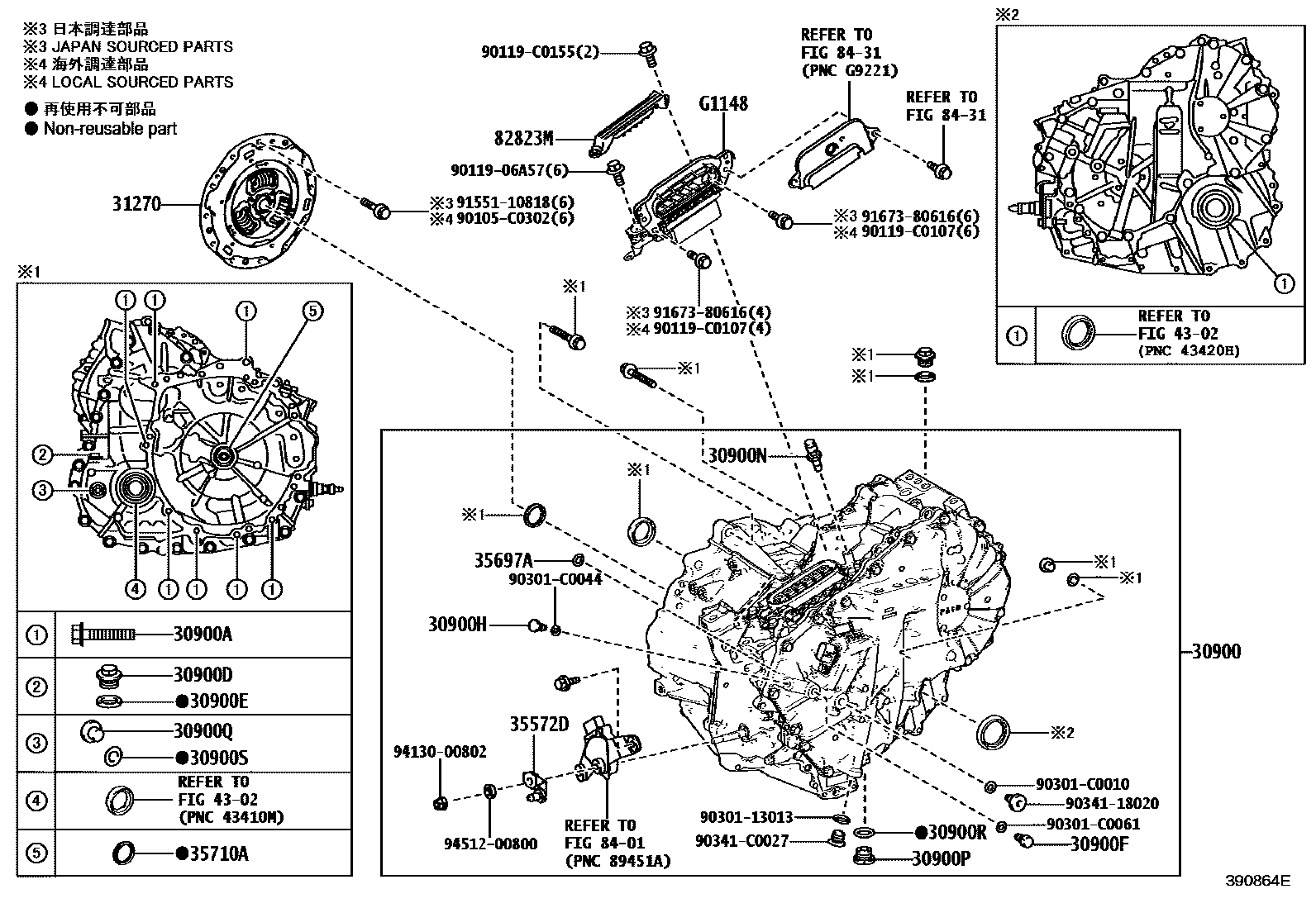

Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) EPC diagram — 390864D
传动桥总成(HEV 或 BEV 或 FCEV) — 390864D (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
30900Hybrid vehicle transmission axle assembly30900-02040 · 30900-02070 · 30900-02071 · 30900-12030
30900ABolts (used to secure the transaxle and engine of hybrid vehicles)90119-C0139 · 91612-61045
30900DHeaded straight thread plug (for transaxle housing and transaxle housing)90341-18060 · 90341-C0022
30900EGasket (for transaxle housing and transaxle housing)90430-18008
30900FNo. 2 headed straight thread plug (for transaxle housing and transaxle housing)90341-08001
30900HNo. 3 headed straight thread plug (for transaxle housing and transaxle housing)90341-13004
30900NBreather plug (for transaxle)90930-03201
30900PDrain plug (HEV)90341-18016
30900QOil filling plug (HEV)90341-18016 · 90341-18090
30900RDrain plug gasket (HEV)90430-18008 · 90430-C0007
30900SOil filling plug gasket (HEV)90430-18008 · 90430-C0007
31270Transmission input damper assembly31270-02010 · 31270-47070
35563Shift control actuator seal90311-12016 · 90311-C0053
35572Dtransmission control lever35572-10040 · 35572-28140
35697ATransmission axle oil ring35697-02010
35710AT-type oil seal (for input shaft)90311-25025 · 90311-25035 · 90311-C0051
82821TConnector cover82821-47240
82823MTerminal cover82823-02050 · 82823-47040
G1148Motor cableG1148-02030 · G1148-02050 · G1148-02051
