Toyota COROLLA 废气再循环系统 — Figure 2501

Toyota COROLLA EPC diagram 2501, 废气再循环系统, with 2 images and 11 PNC and OE references.

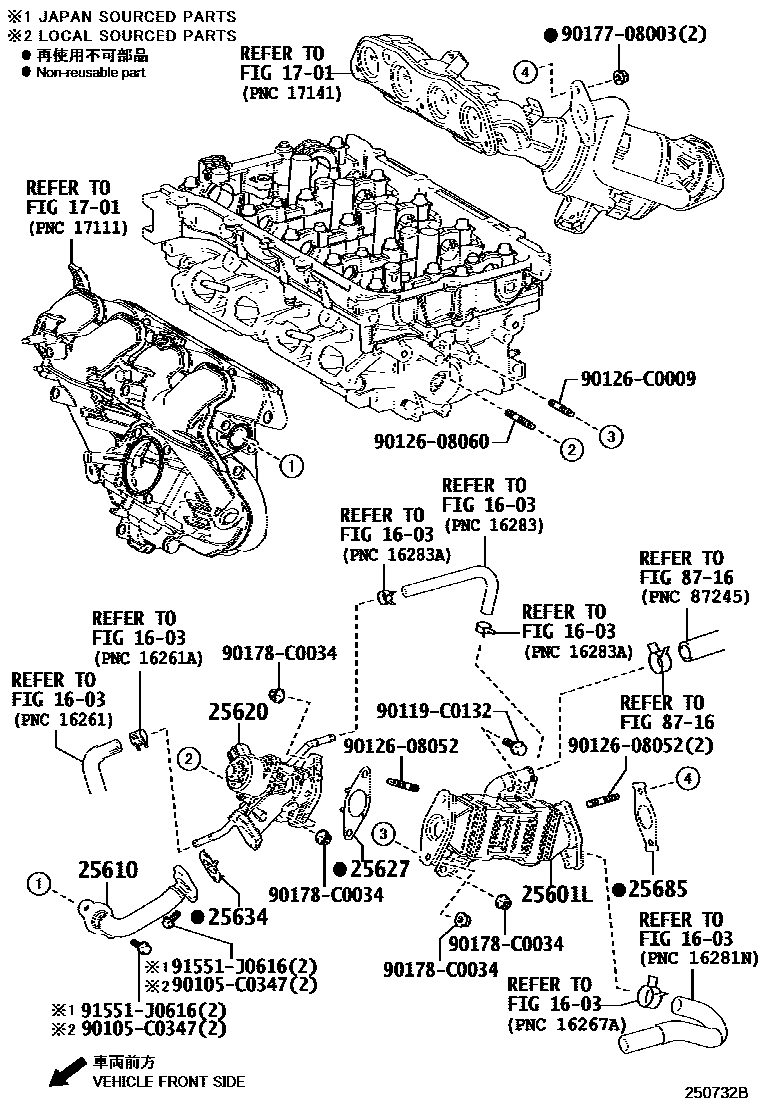

Toyota COROLLA 废气再循环系统 EPC diagram — 250732B
废气再循环系统 — 250732B (201908 – 999999)

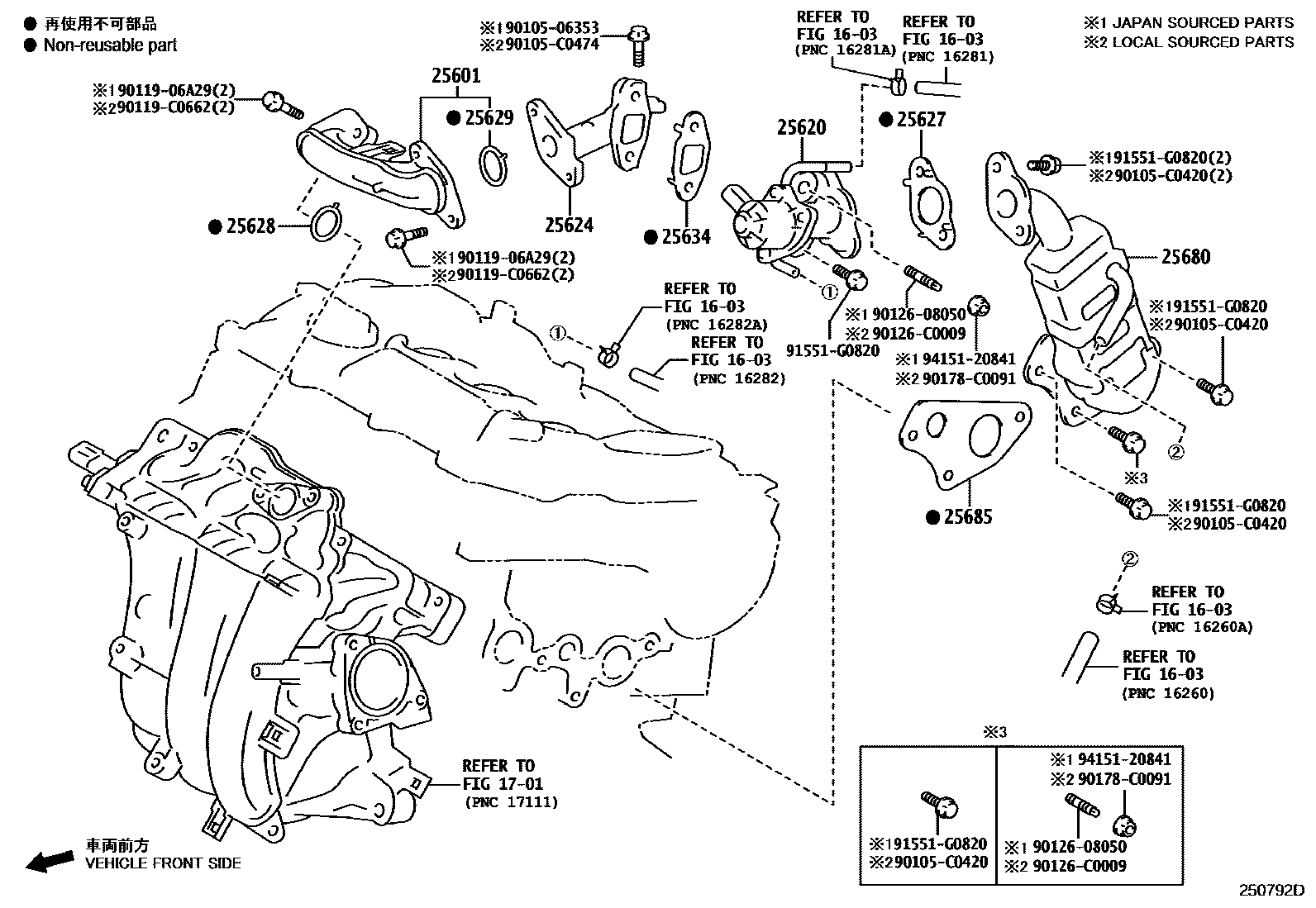

Toyota COROLLA 废气再循环系统 EPC diagram — 250792D
废气再循环系统 — 250792D (202101 – 999999)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-15050 · 25601-F3040
25601LEGR pipe assembly with cooler25601-37030 · 25601-37060
25610EGR tube assembly25610-0T010
25620EGR valve assembly25620-0T010 · 25620-15360 · 25620-37150 · 25620-F3020
25624EGR valve adapter25624-15010 · 25624-F3020
25627EGR valve gasket25627-15010 · 25627-37020 · 25627-F3040
25628EGR air intake gasket25628-25010
25629EGR valve adapter gasket25628-25010
25634EGR tube gasket25634-15010 · 25634-37020 · 25634-F3040
25680EGR cooler assembly25680-15020 · 25680-F3020
25685No. 1 EGR Cooler Gasket25685-0T010 · 25685-15010 · 25685-37020 · 25685-F3020
