Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 5 images and 11 PNC and OE references.

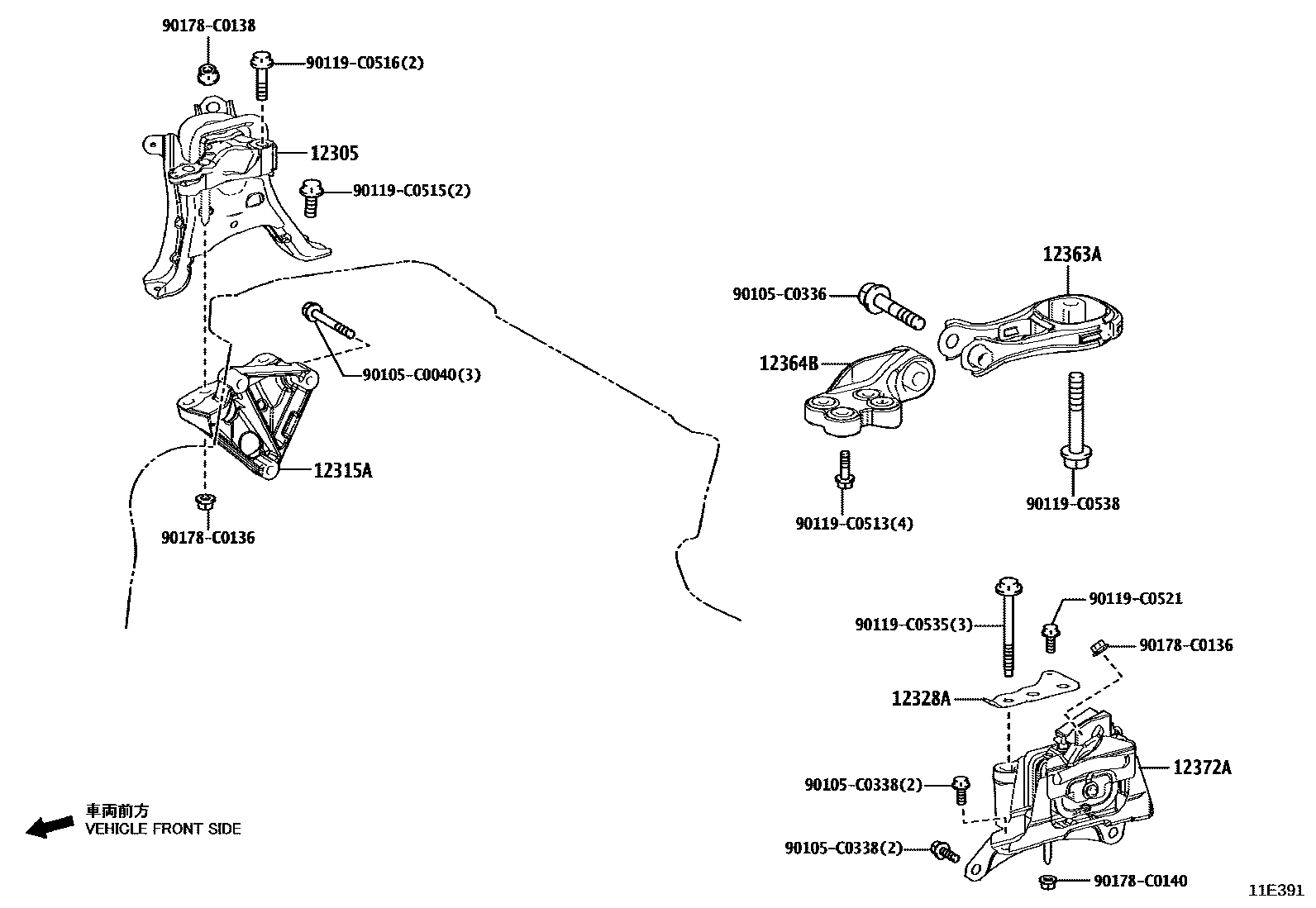

Toyota COROLLA Engine Mounting EPC diagram — 11E391
Engine Mounting — 11E391 (201908 – 999999)

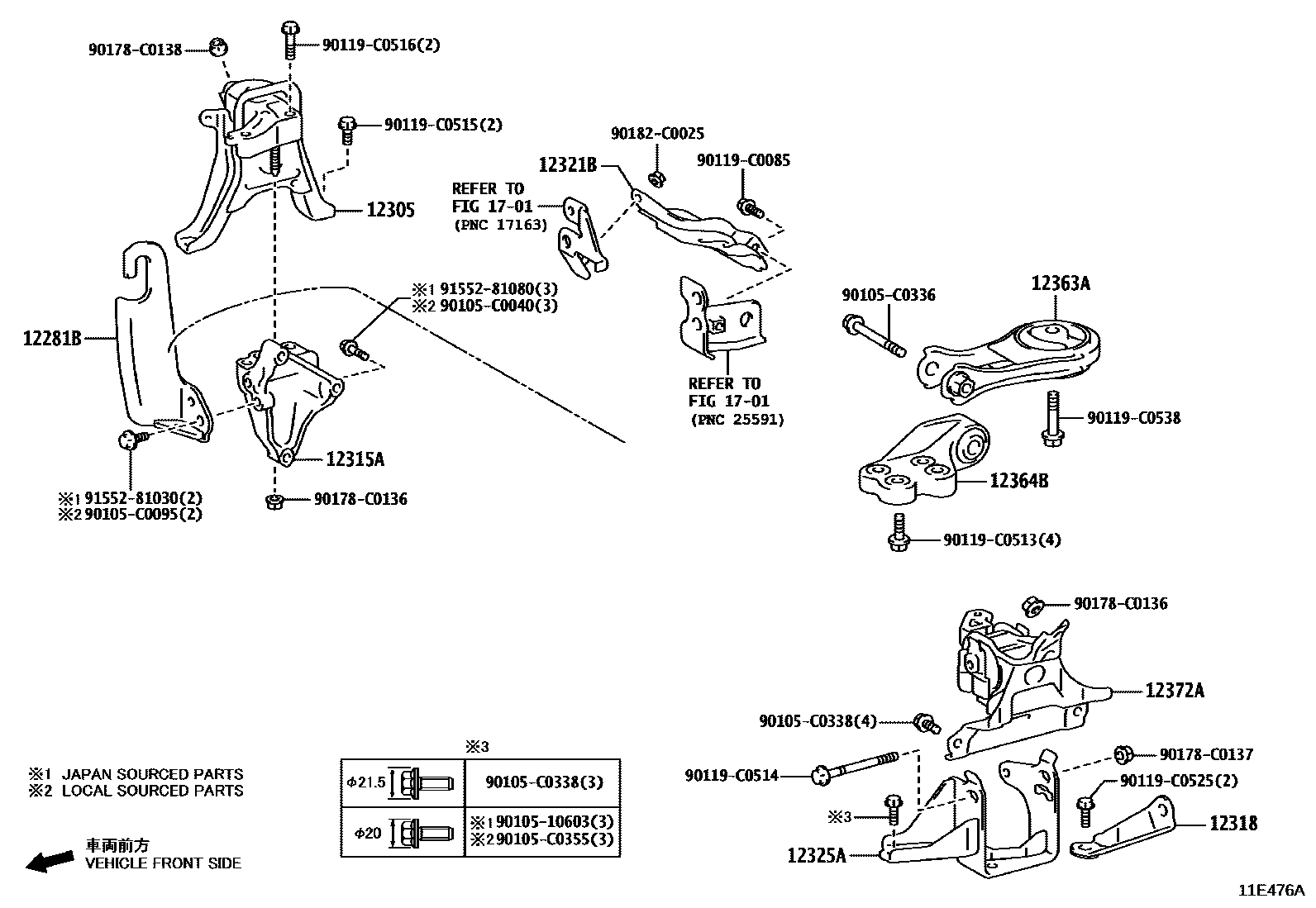

Toyota COROLLA Engine Mounting EPC diagram — 11E476A
Engine Mounting — 11E476A (201908 – 999999)

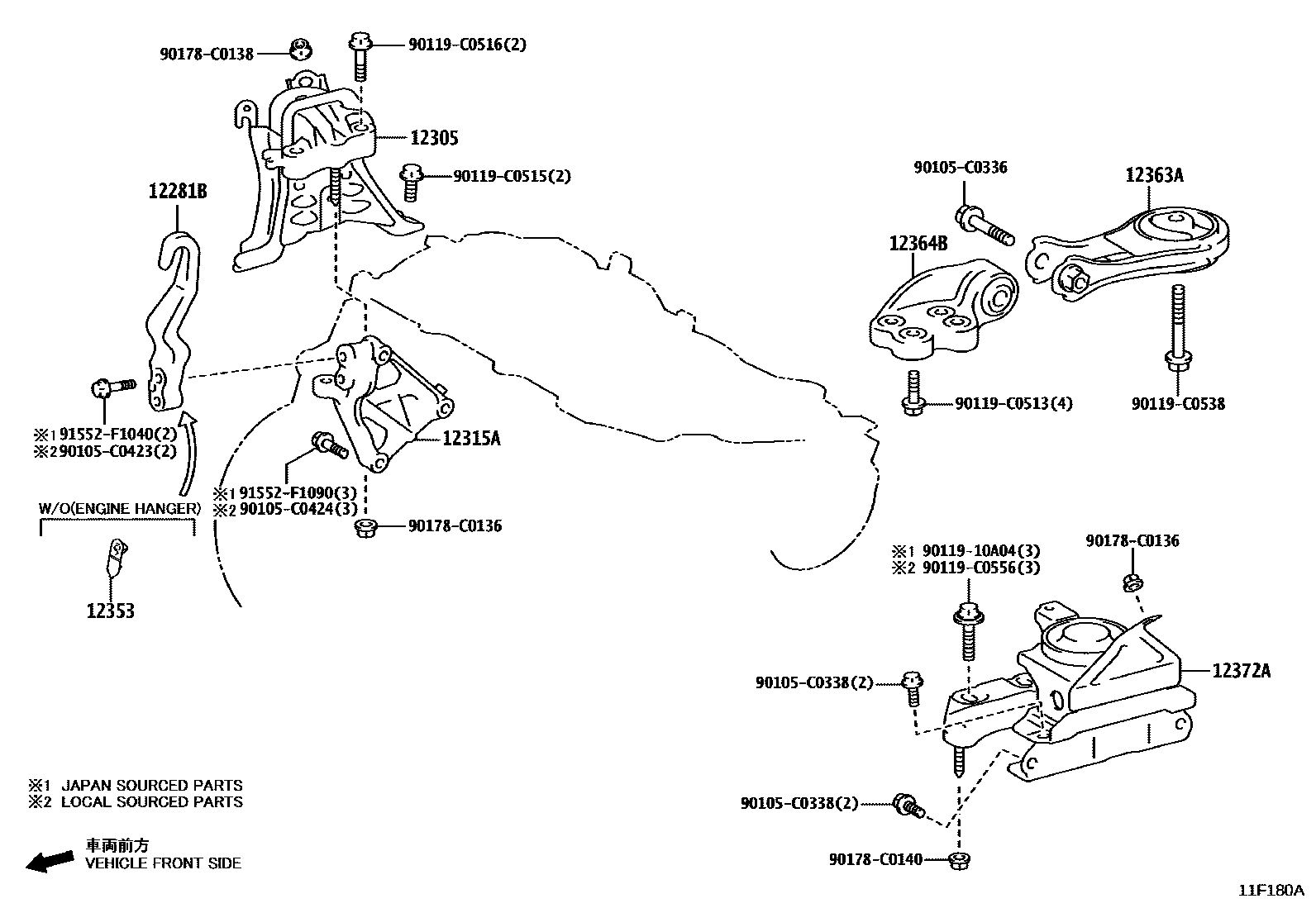

Toyota COROLLA Engine Mounting EPC diagram — 11F180A
Engine Mounting — 11F180A (202101 – 999999)

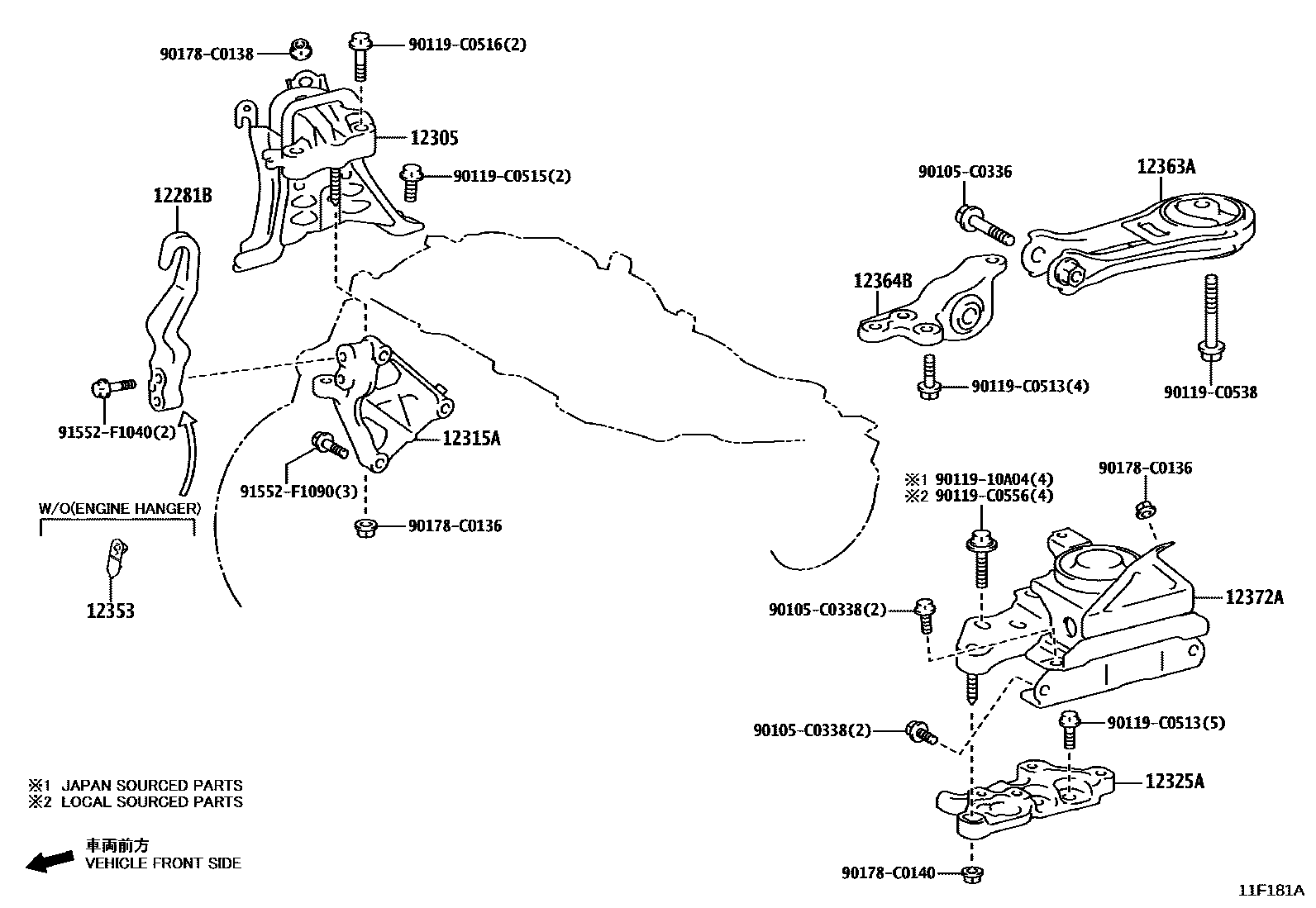

Toyota COROLLA Engine Mounting EPC diagram — 11F181A
Engine Mounting — 11F181A (202101 – 999999)

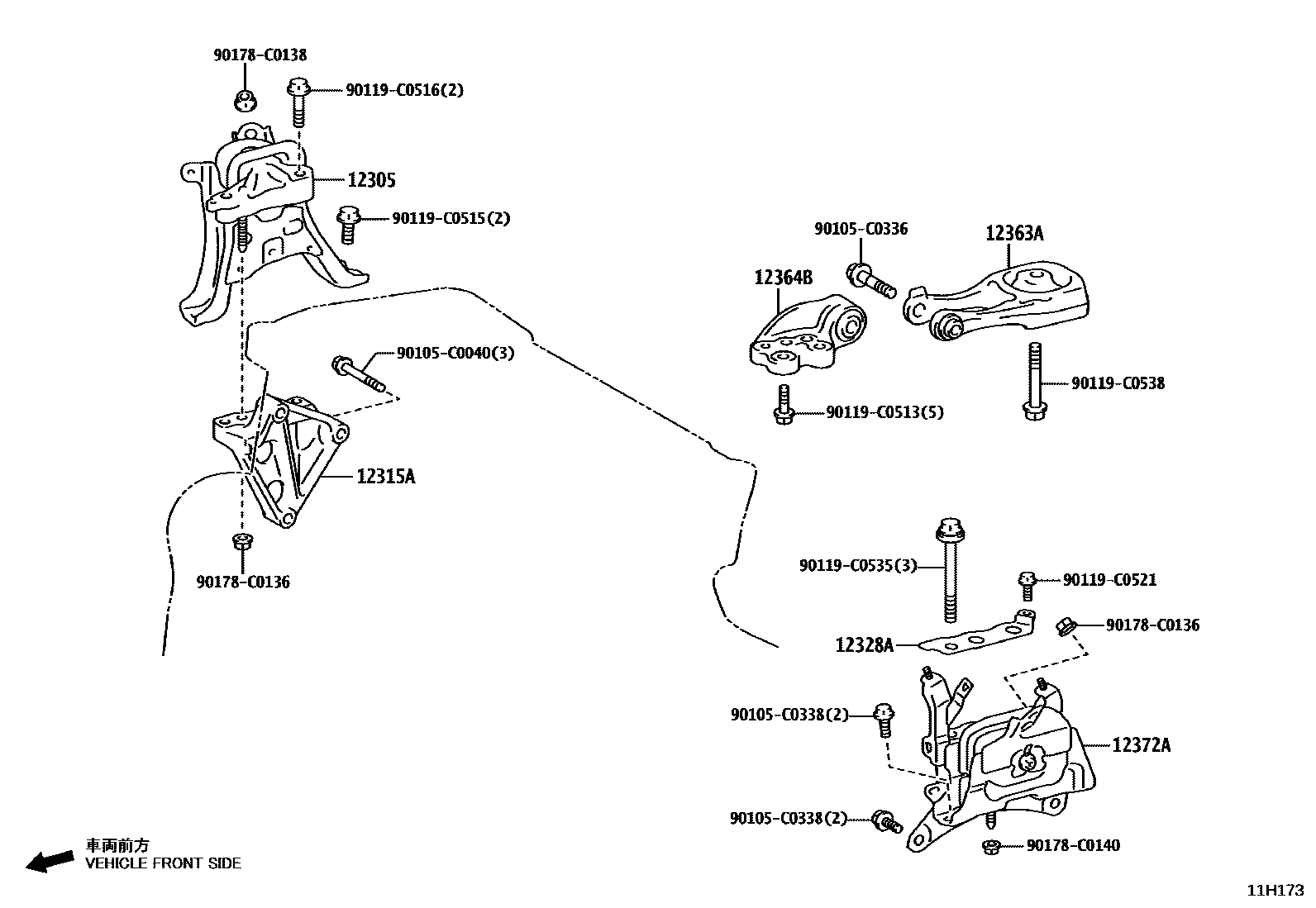

Toyota COROLLA Engine Mounting EPC diagram — 11H173
Engine Mounting — 11H173 (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BEngine No. 1 hanger12281-0Y090 · 12281-25030 · 12281-47060 · 12281-F2010
12305Engine right side mounting vibration isolation pad sub-assembly12305-0T410 · 12305-0T480 · 12305-0Y260 · 12305-F3010
12315AEngine right side mounting bracket (for transversely mounted engine)12315-0T060 · 12315-0T070 · 12315-0Y080 · 12315-15090 · 12315-47081 · 12315-F3030
12318Engine left mounting bracket12318-0Y030
12321BDrive shaft heat insulation pad sub-assembly43409-02090
12325AEngine left side mounting bracket (for transversely mounted engine)12325-0Y420 · 12325-F3010
12328AEngine No. 2 left side mounting bracket12328-0T090 · 12328-0T110
12353Engine mounting bracket cover12353-15010
12363AEngine movement control lever12363-0T160 · 12363-0T170 · 12363-0Y280 · 12363-F3010 · 12363-F3040
12364BEngine No. 2 motion control lever12364-0T130 · 12364-0T170 · 12364-0Y200 · 12364-F3010 · 12364-F3040
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0T640 · 12372-0T690 · 12372-0Y380 · 12372-F3020 · 12372-F3060
