Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 4 images and 13 PNC and OE references.

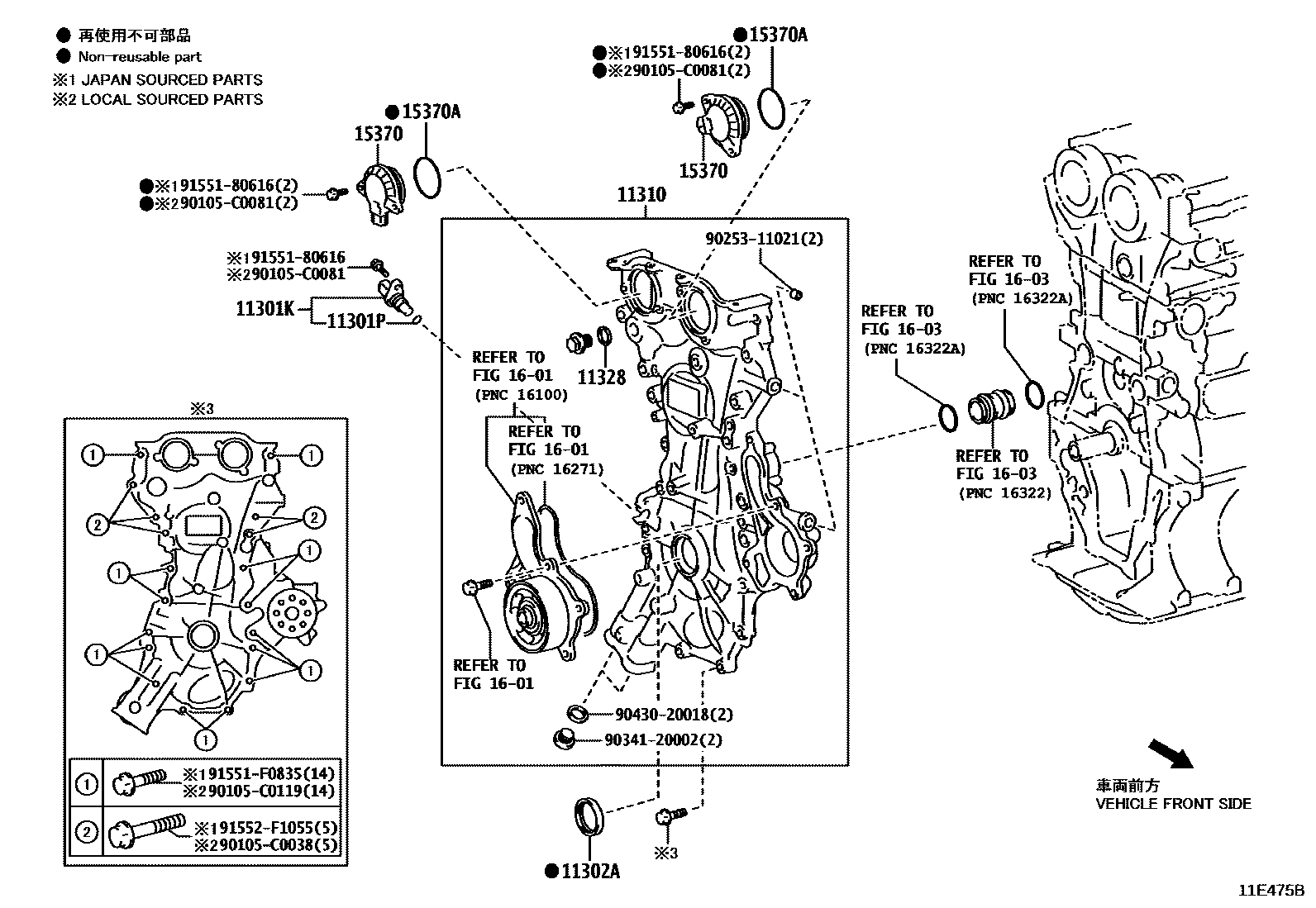

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E475B
Timing Gear Cover & Rear End Plate — 11E475B (201908 – 999999)

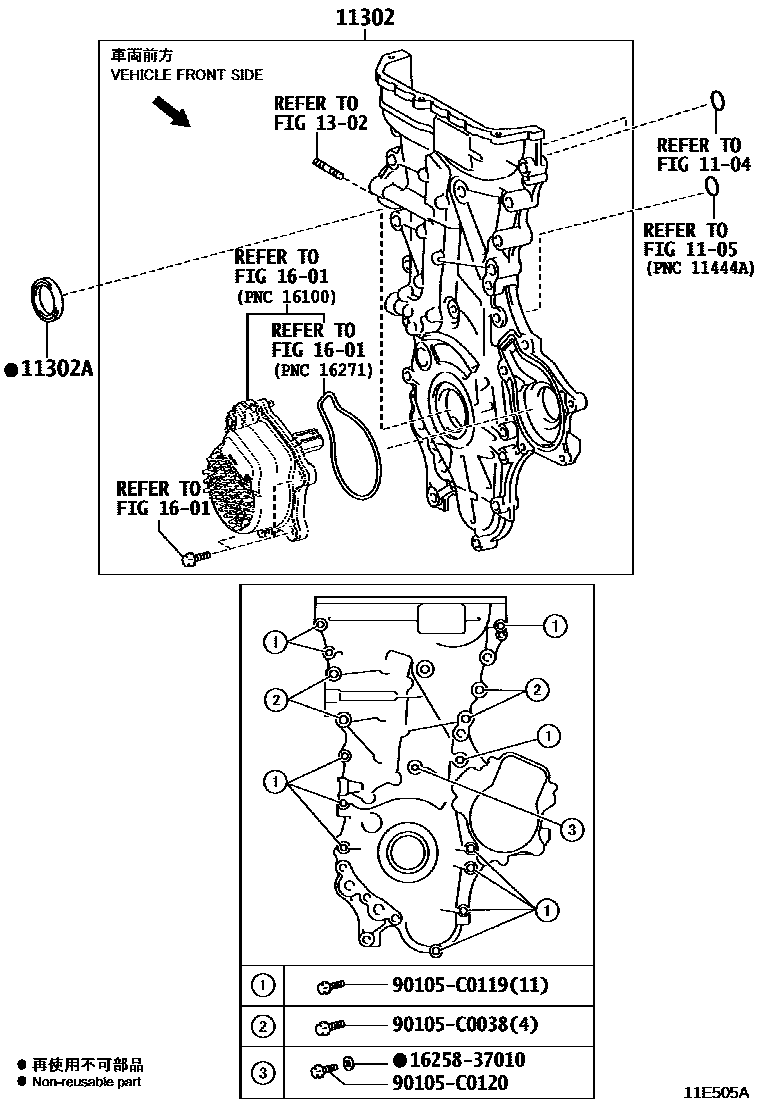

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E505A
Timing Gear Cover & Rear End Plate — 11E505A (201908 – 999999)

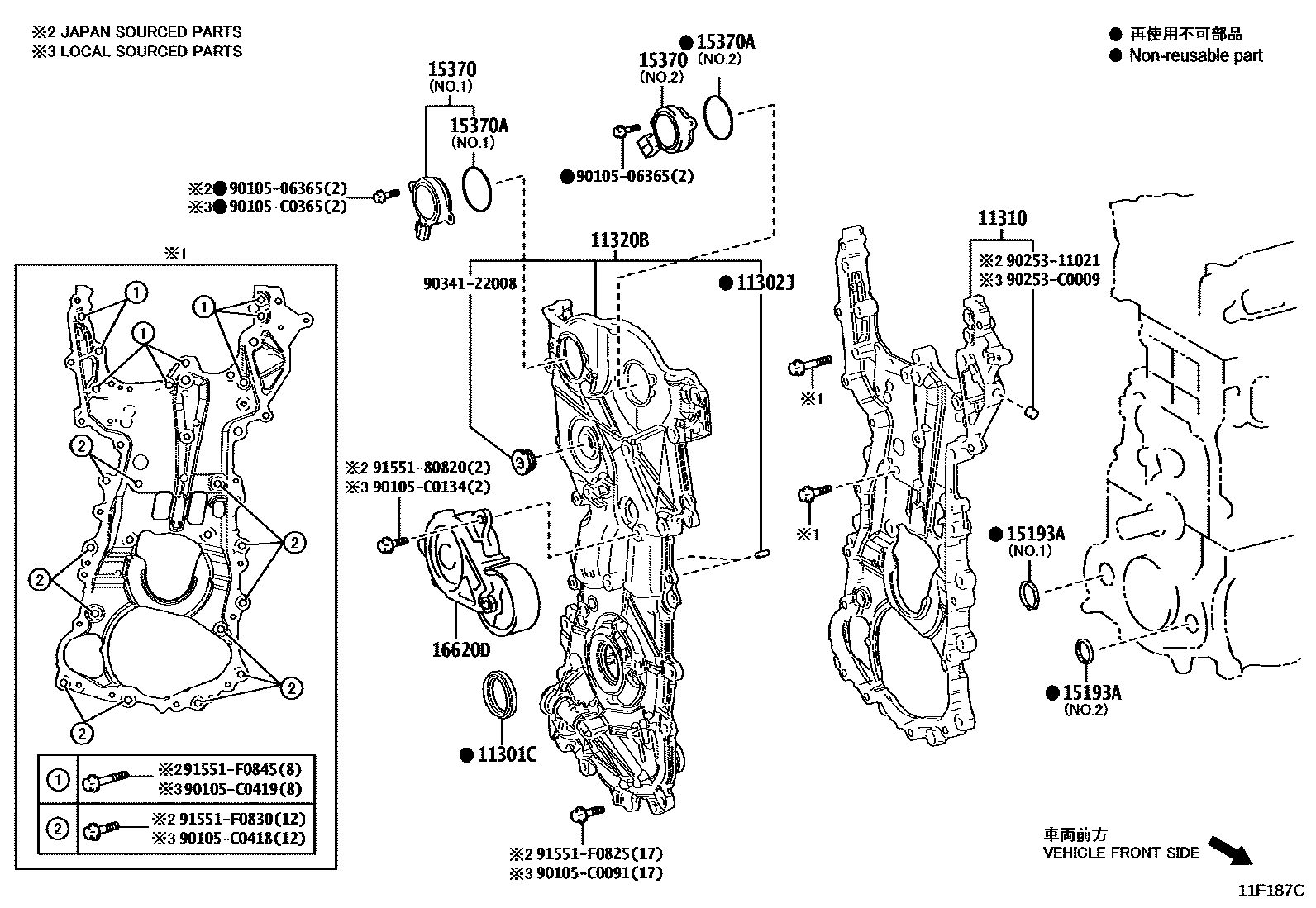

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11F187C
Timing Gear Cover & Rear End Plate — 11F187C (202101 – 999999)

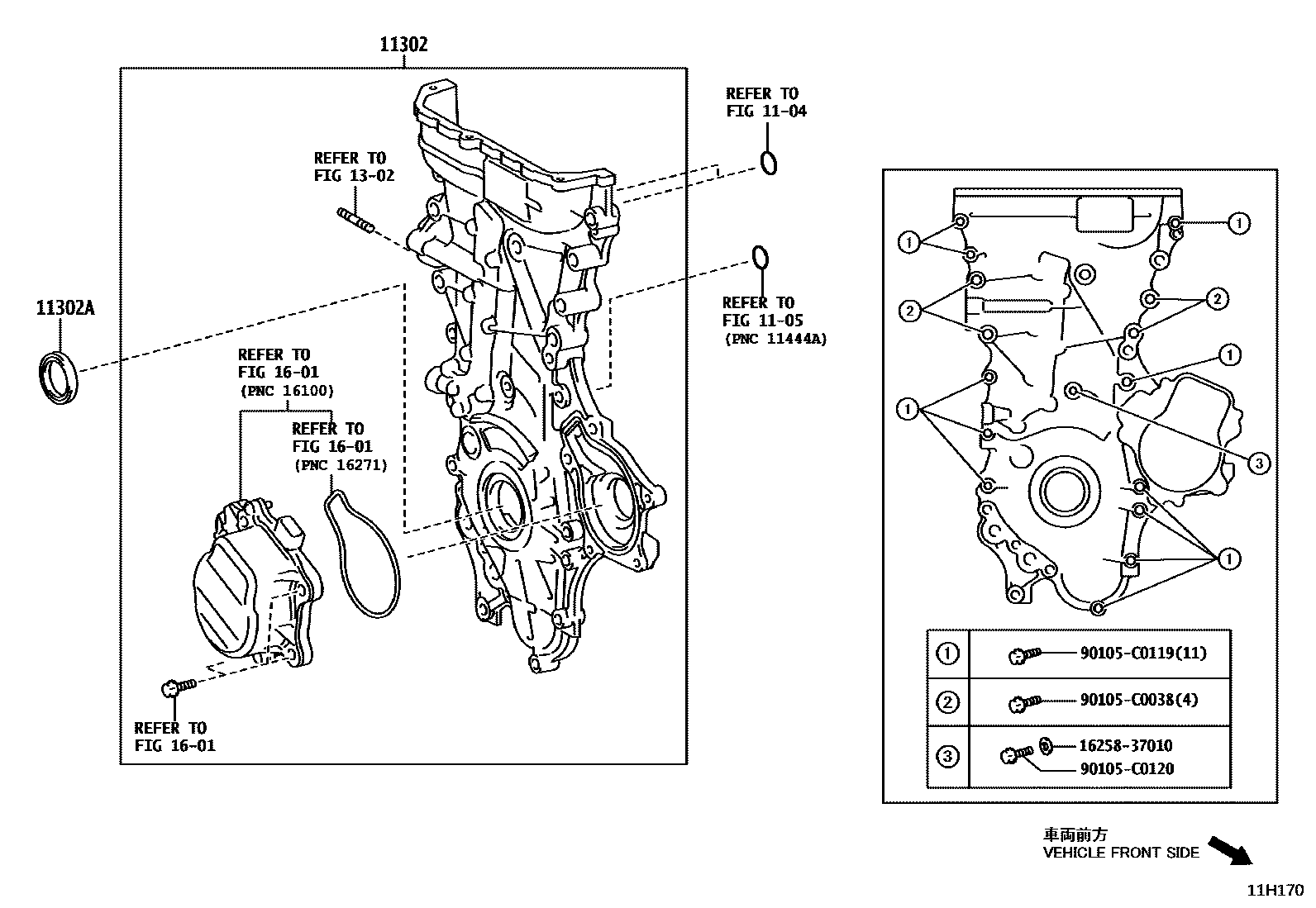

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11H170
Timing Gear Cover & Rear End Plate — 11H170 (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044 · 90311-C0054
11301Kcrankshaft position sensor90919-05079 · 90919-C5003
11301PCrankshaft position sensor O-ring90301-14016
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T190 · 11310-0T191 · 11310-0T200
11302AOil seal (for timing chain or timing belt cover)90311-36007 · 90311-C0020 · 90311-C0061 · 90311-T0024
11302JDirect sales (for timing chain cover)90250-06003
11310Timing chain cover assembly11310-0Y091 · 11310-0Y092 · 11310-15010 · 11310-47081 · 11310-F3020 · 11310-F3021
11320BNo. 2 timing chain cover assembly11320-15010 · 11320-F3030
11328GASKET, TIMING GEAR OR CHAIN COVER11328-0Y010 · 11328-47010
15193Aoil pump gasket15193-15010 · 15193-F3010 · 15197-15040 · 15197-F3010
15370Camshaft timing oil control solenoid valve assembly15370-0V010 · 15370-0Y010 · 15370-25020 · 15370-36010 · 15370-47010 · 15370-F2020
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-50003 · 90301-C0080 · 90301-T0079
16620DPoly V-belt tensioner assembly16620-24010 · 16620-F2040
