Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 7 PNC and OE references.

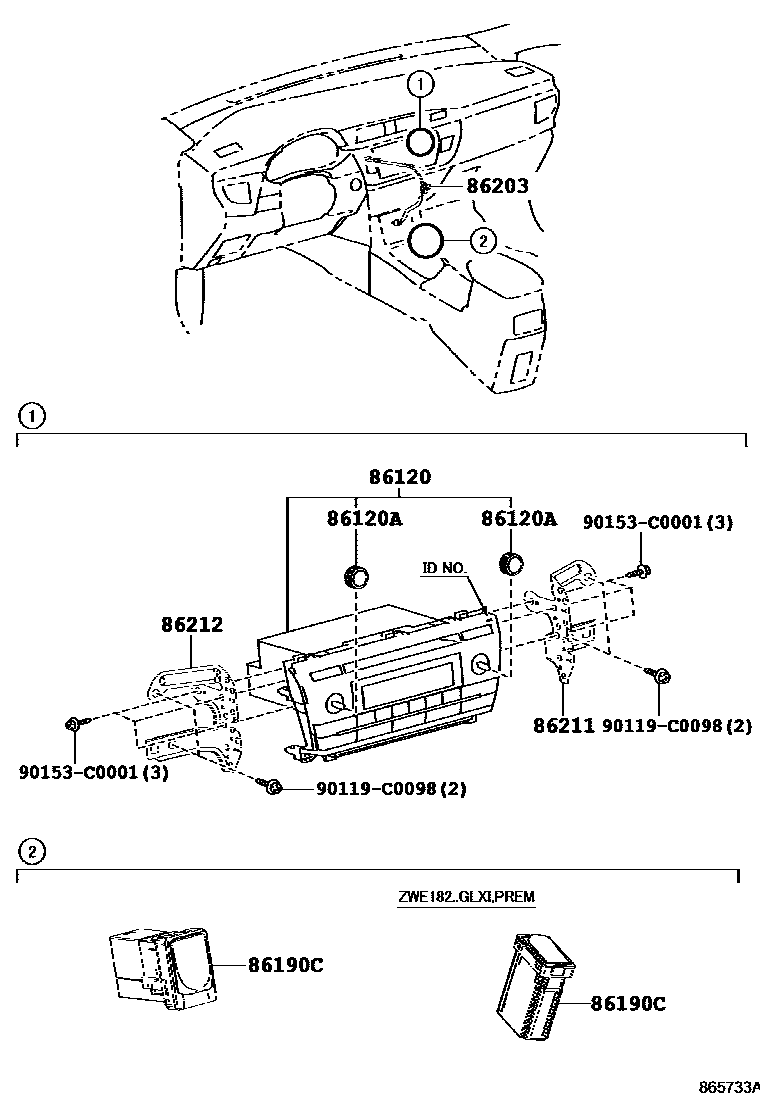

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865733A
收音机、放大器和冷凝器 — 865733A (201406 – 999999)

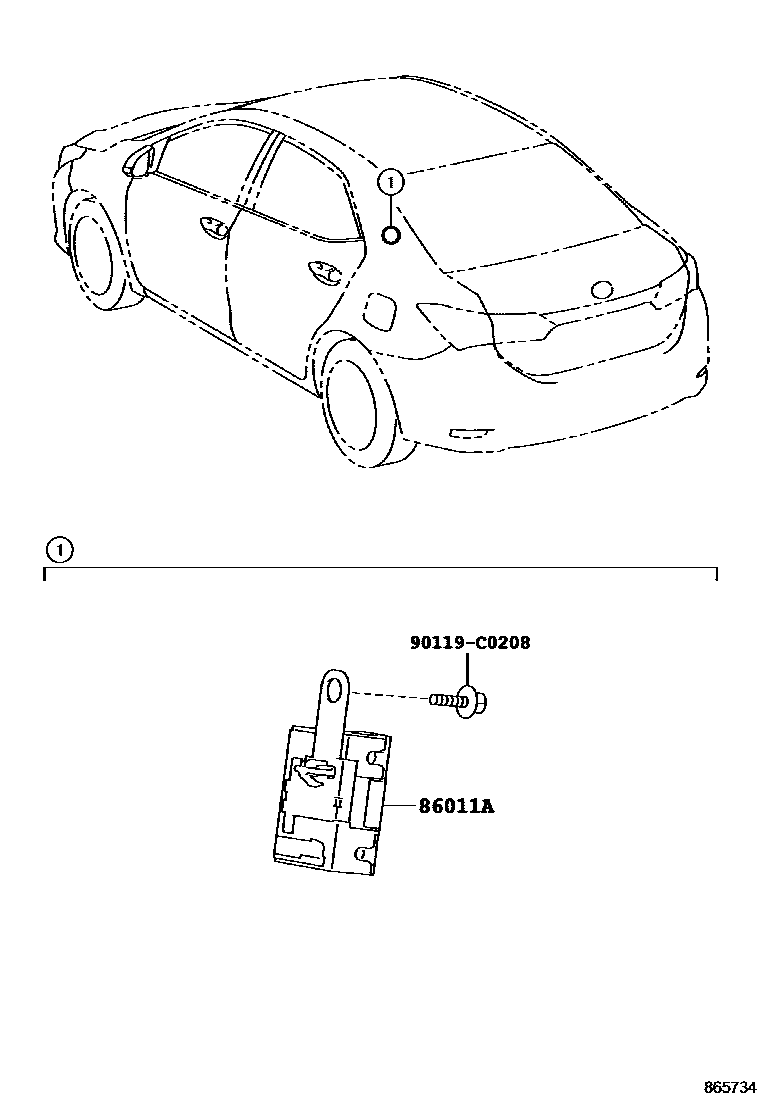

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865734
收音机、放大器和冷凝器 — 865734 (201406 – 999999)

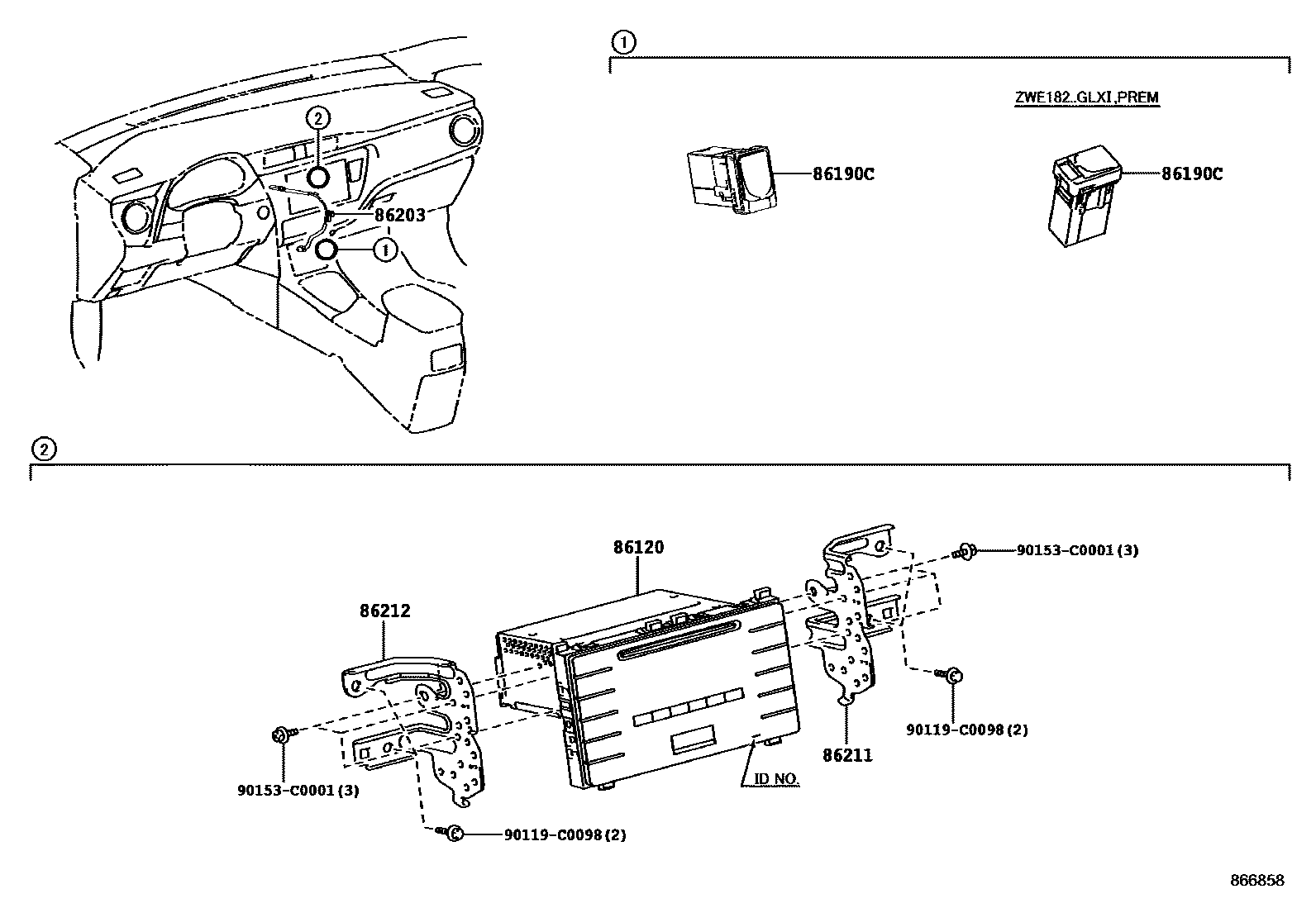

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 866858
收音机、放大器和冷凝器 — 866858 (201704 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04204
86120Radio assembly86120-02J20 · 86120-02K80 · 86120-02K81
86120ARadio switch knob90011-25238
86190CStereo socket connector assembly No. 186190-0R020
86203radio wiring harness86203-02100 · 86203-02140
86211No. 1 radio bracket86211-02410 · 86211-02510
86212No. 2 radio bracket86212-02400 · 86212-02510
