Toyota COROLLA Brake Pedal & Bracket — Figure 4701

Toyota COROLLA EPC diagram 4701, Brake Pedal & Bracket, with 2 images and 4 PNC and OE references.

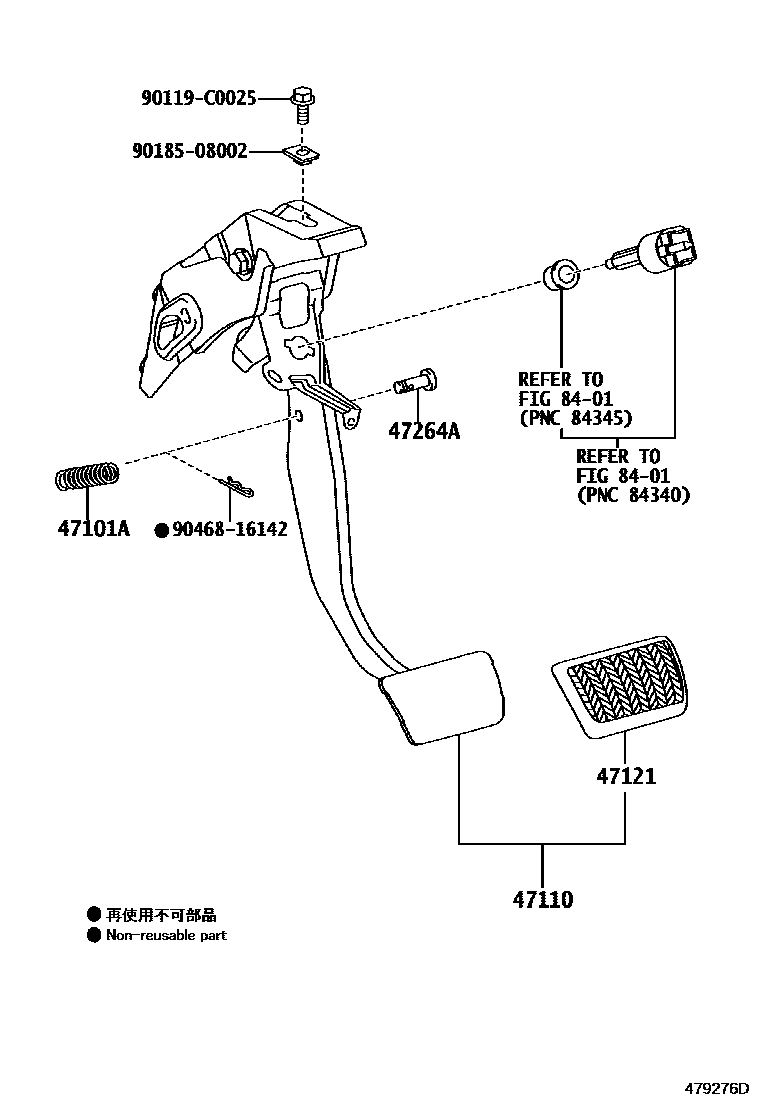

Toyota COROLLA Brake Pedal & Bracket EPC diagram — 479276D
Brake Pedal & Bracket — 479276D (201406 – 999999)

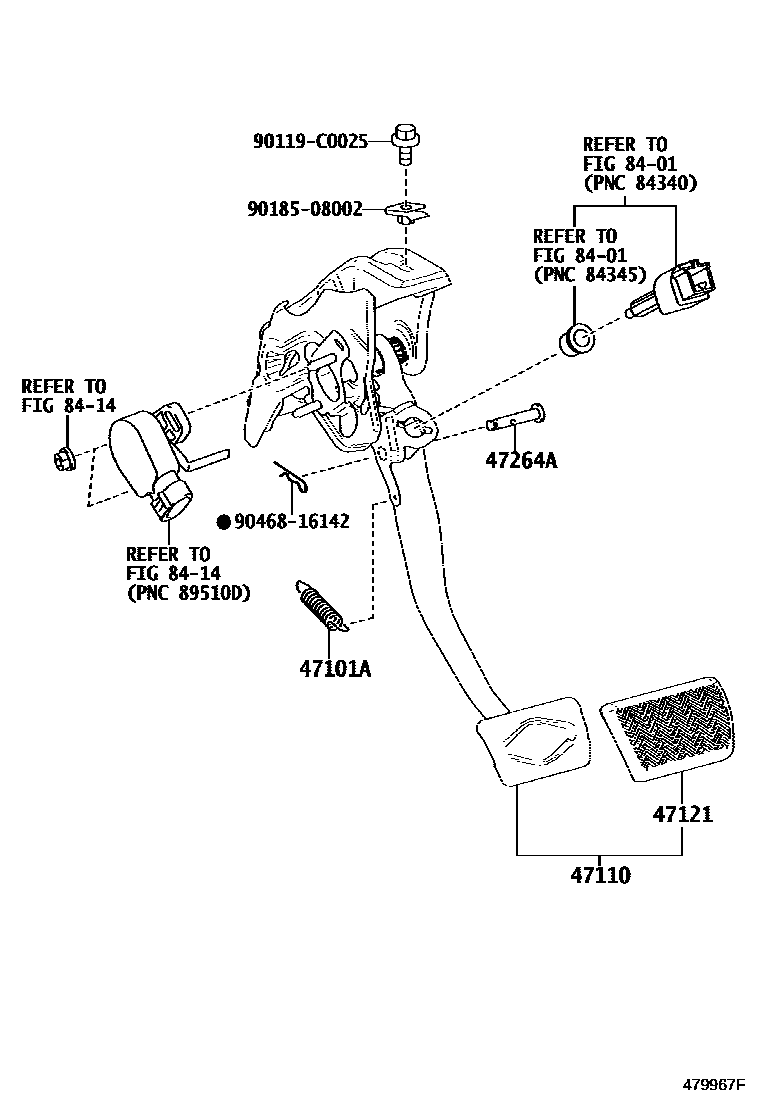

Toyota COROLLA Brake Pedal & Bracket EPC diagram — 479967F
Brake Pedal & Bracket — 479967F (201512 – 999999)

PNC and OE references

PNCPart nameOE numbers
47101ASpring (for brake pedal return)90506-14088 · 90507-13010 · 90507-15007
47110Brake pedal bracket assembly47110-02380 · 47110-02790 · 47110-02800
47121brake pedal pad31321-02100 · 47121-02110
47264APin (for push rod)47148-33011 · 90249-08256 · 90249-08304
