Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 7 PNC and OE references.

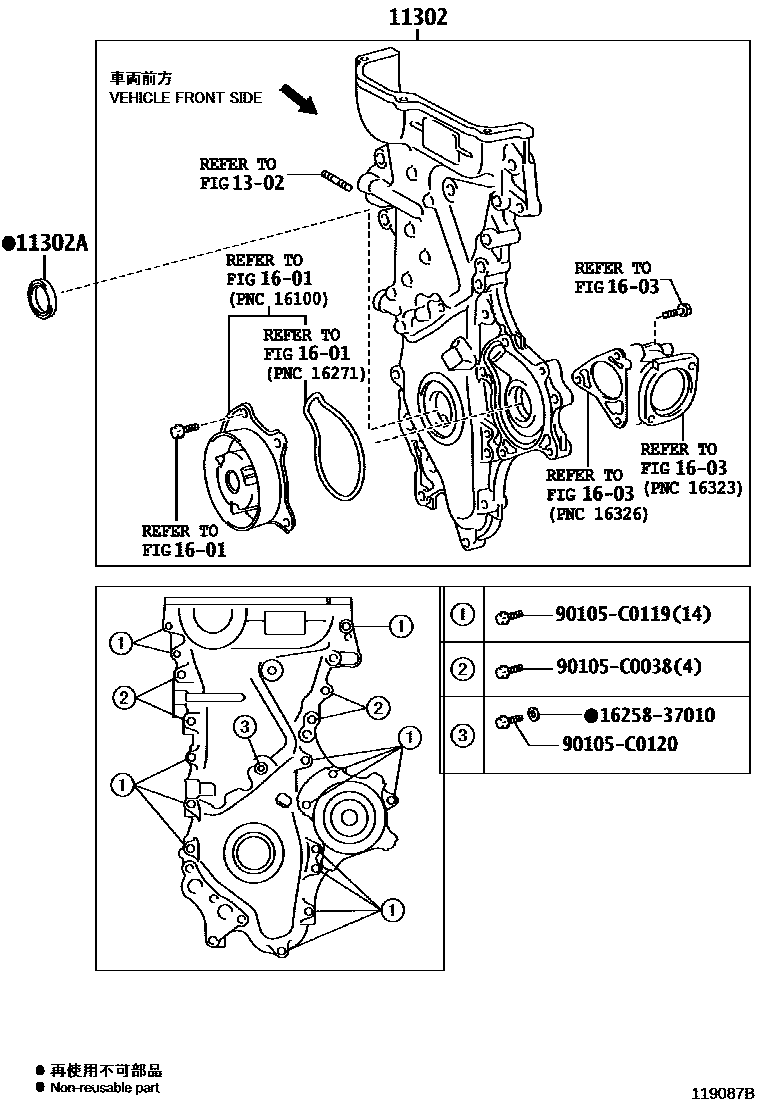

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 119087B
Timing Gear Cover & Rear End Plate — 119087B (201406 – 999999)

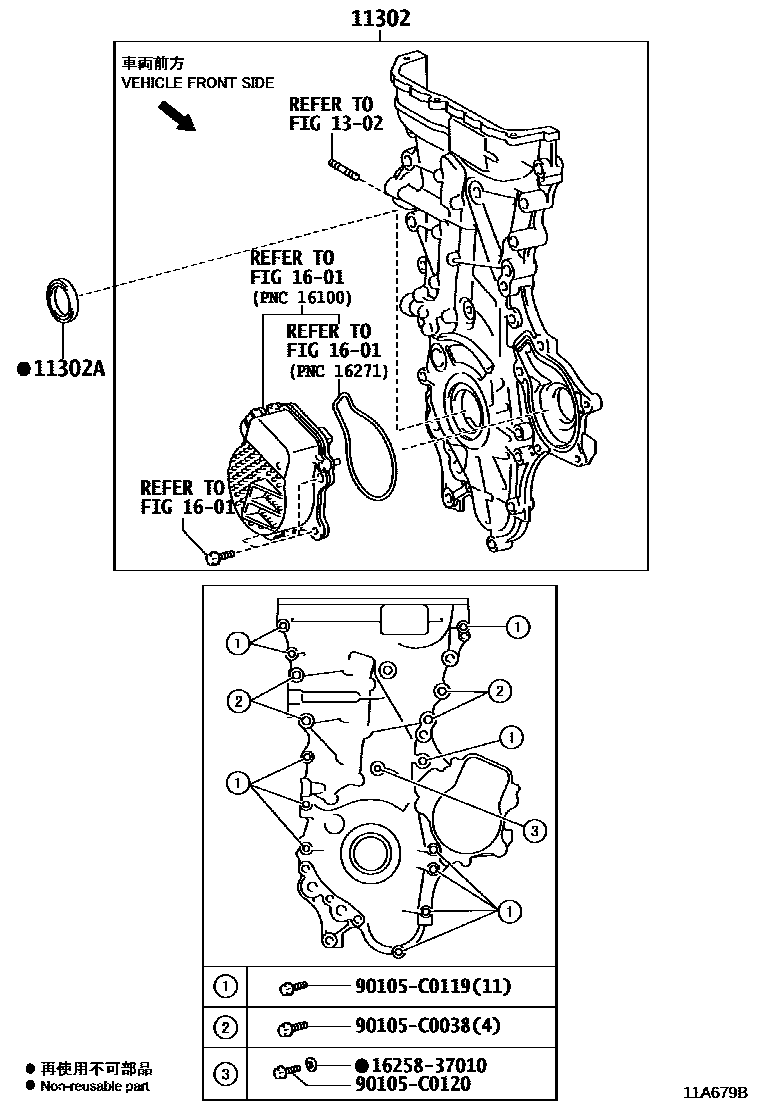

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11A679B
Timing Gear Cover & Rear End Plate — 11A679B (201512 – 999999)

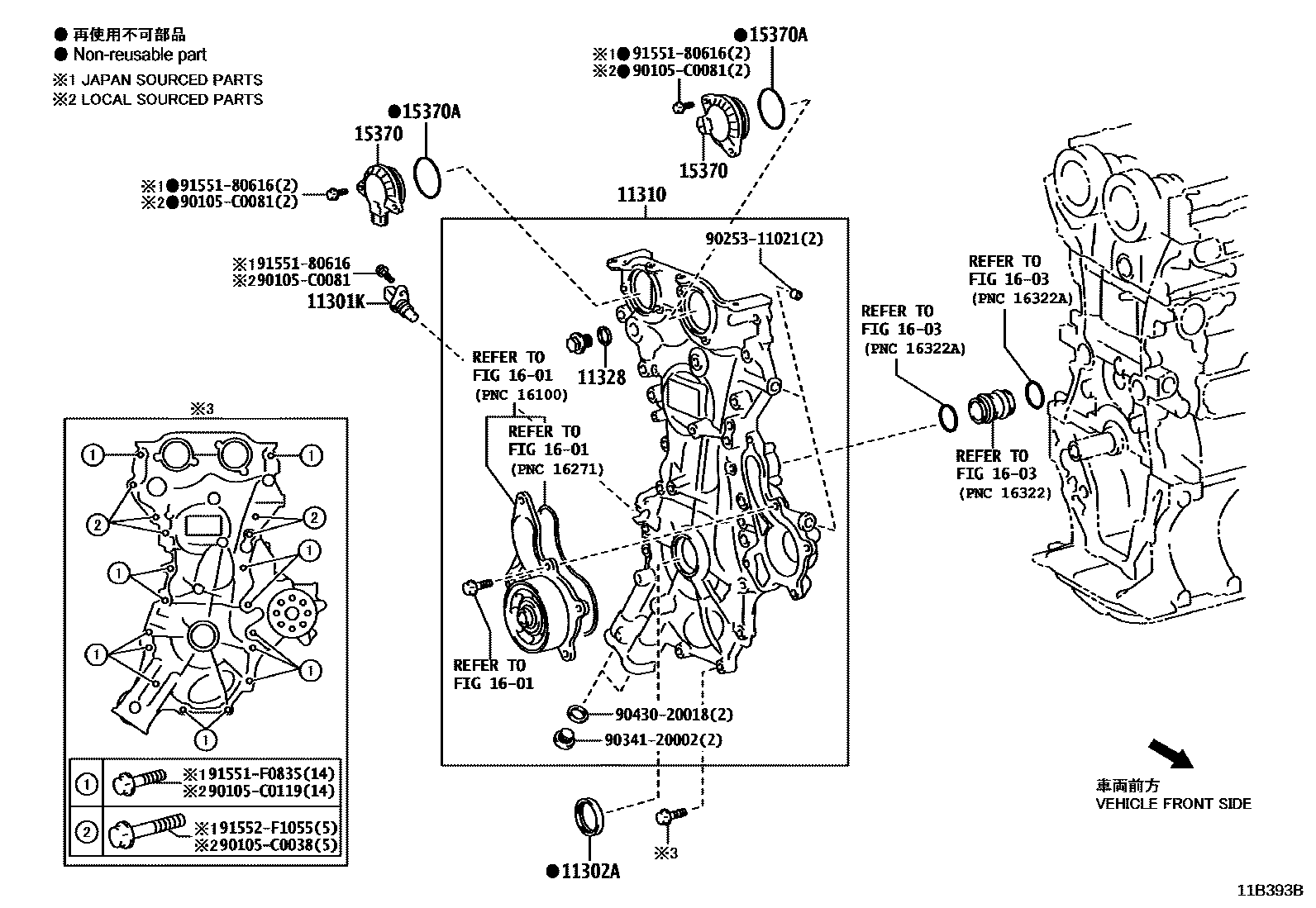

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11B393B
Timing Gear Cover & Rear End Plate — 11B393B (201610 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301Kcrankshaft position sensor90919-05079 · 90919-C5003
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T090 · 11310-0T120
11302AOil seal (for timing chain or timing belt cover)90311-36007 · 90311-C0020 · 90311-T0024
11310Timing chain cover assembly11310-0Y090 · 11310-0Y091 · 11310-47081
11328GASKET, TIMING GEAR OR CHAIN COVER11328-0Y010 · 11328-47010
15370Camshaft timing oil control solenoid valve assembly15370-0Y010 · 15370-47010
15370AO-ring (for camshaft timing oil control solenoid valve)90301-50003 · 90301-C0080
