Toyota COROLLA 电子燃油喷射系统 — Figure 8404

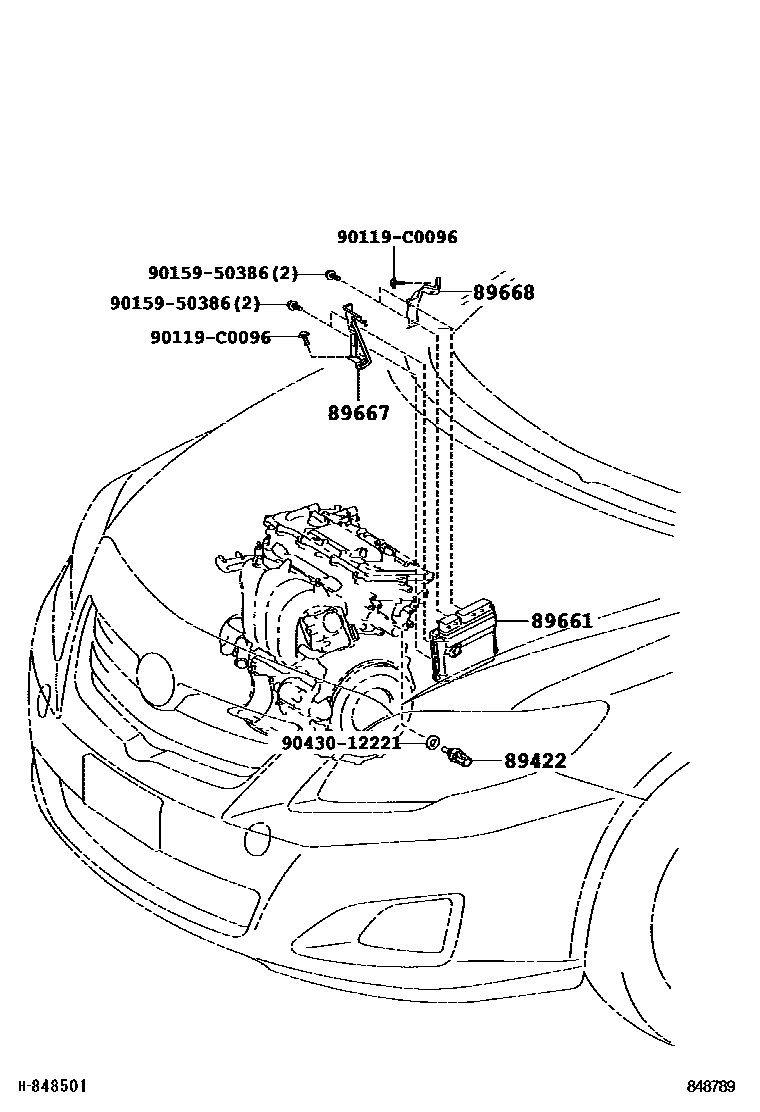

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 1 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 |
| 89661 | Engine control ECU | 89661-02J10 · 89661-02J20 · 89661-02J30 · 89661-02J31 · 89661-02J40 · 89661-02J50 · 89661-02J60 · 89661-02J70 · 89661-02J80 · 89661-02Y30 · 89661-02Y50 · 89661-02Y70 · 89661-02Y90 · 89661-02Z10 · 89661-02Z30 |
| 89667 | Engine control ECU bracket | 89667-02210 |
| 89668 | No. 2 engine control ECU bracket | 89668-02180 |
