Toyota COROLLA 变矩器、前油泵(CVT) — Figure 3402

Toyota COROLLA EPC diagram 3402, 变矩器、前油泵(CVT), with 2 images and 9 PNC and OE references.

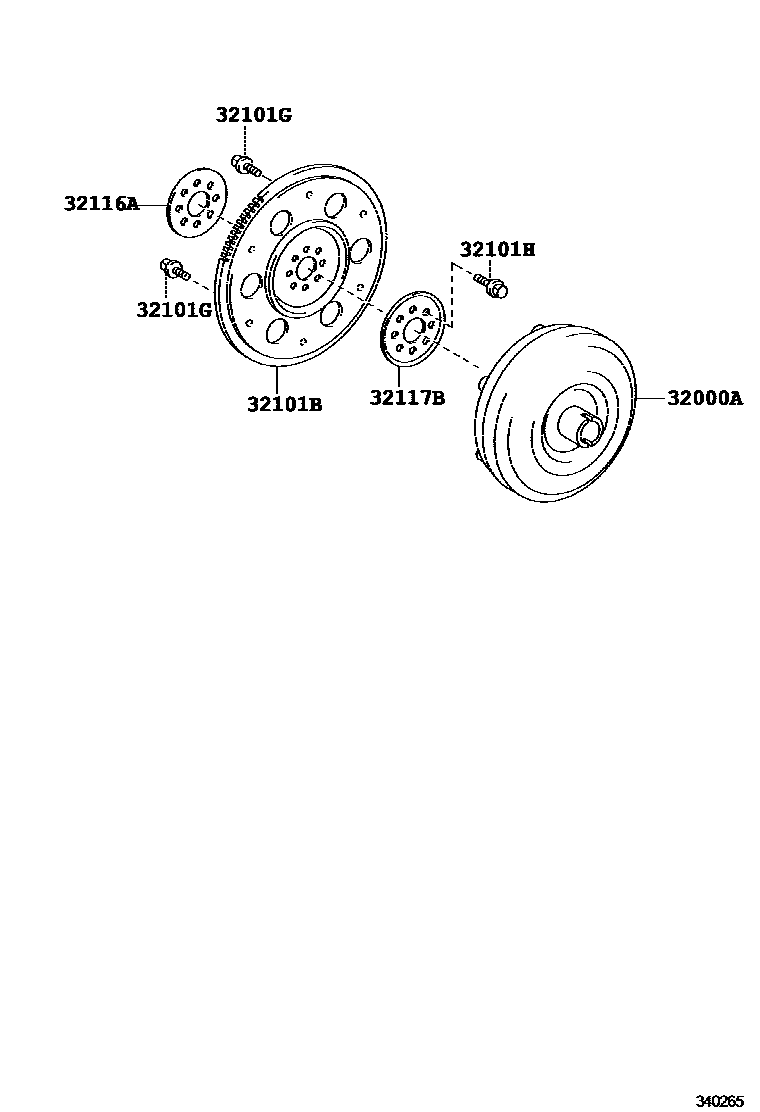

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 340265
变矩器、前油泵(CVT) — 340265 (201009 – 999999)

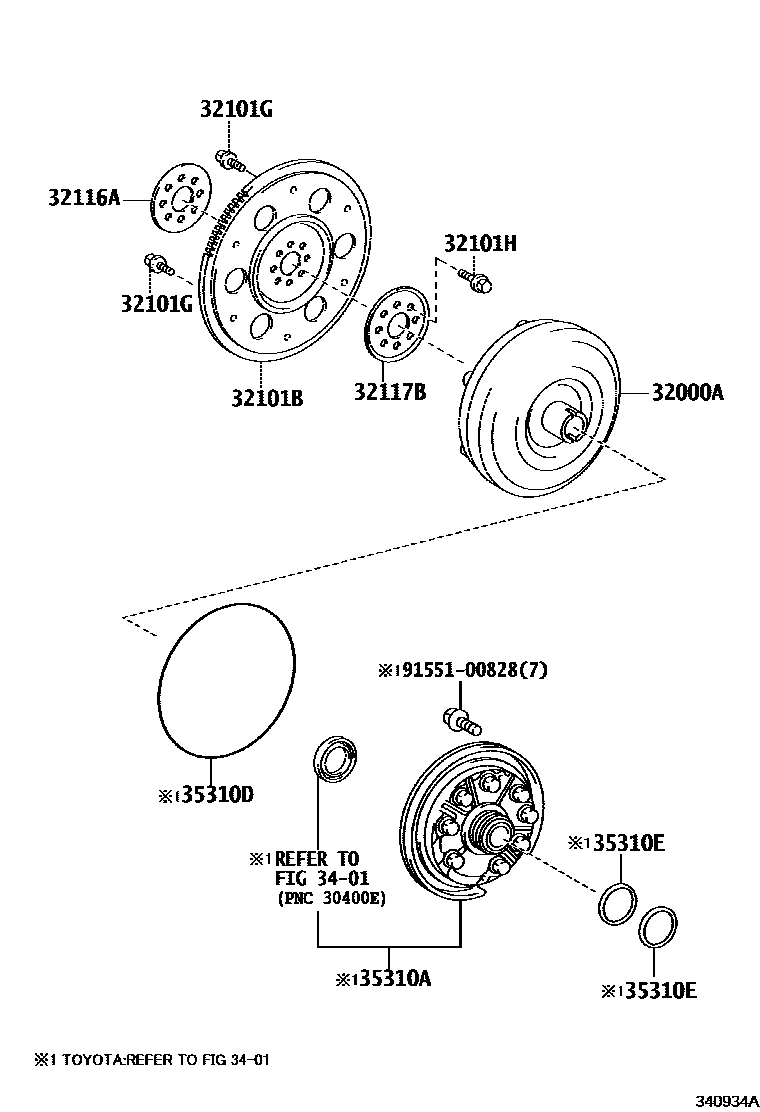

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 340934A
变矩器、前油泵(CVT) — 340934A (201009 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-12400 · 32000-28180
32101BTransmission plate and ring gear sub-assembly32101-0D030 · 32101-12100 · 32101-28050
32101GBolts (for securing transmission plate and torque converter)90109-08113 · 90109-09001 · 90119-08498 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-10048
32116AFront transmission plate spacer32116-02020 · 32116-12030
32117BRear transmission plate spacer32117-02020 · 32117-12040
35310AFront oil pump assembly35310-12121
35310DO-ring (for front oil pump)90301-99133
35310ET-type oil seal (for front oil pump)35617-12030
