Toyota COROLLA 变速器齿轮(MTM) — Figure 3305

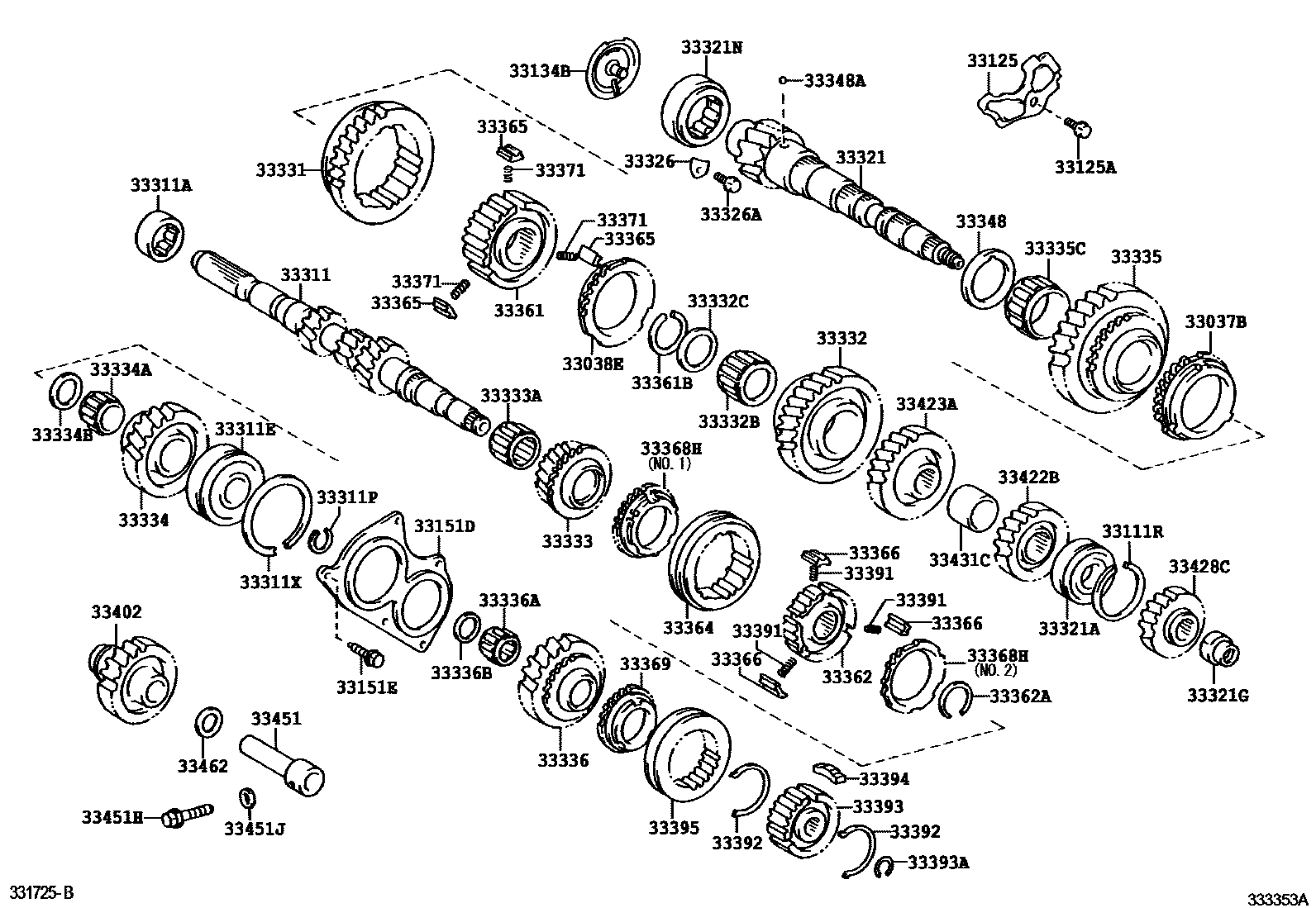

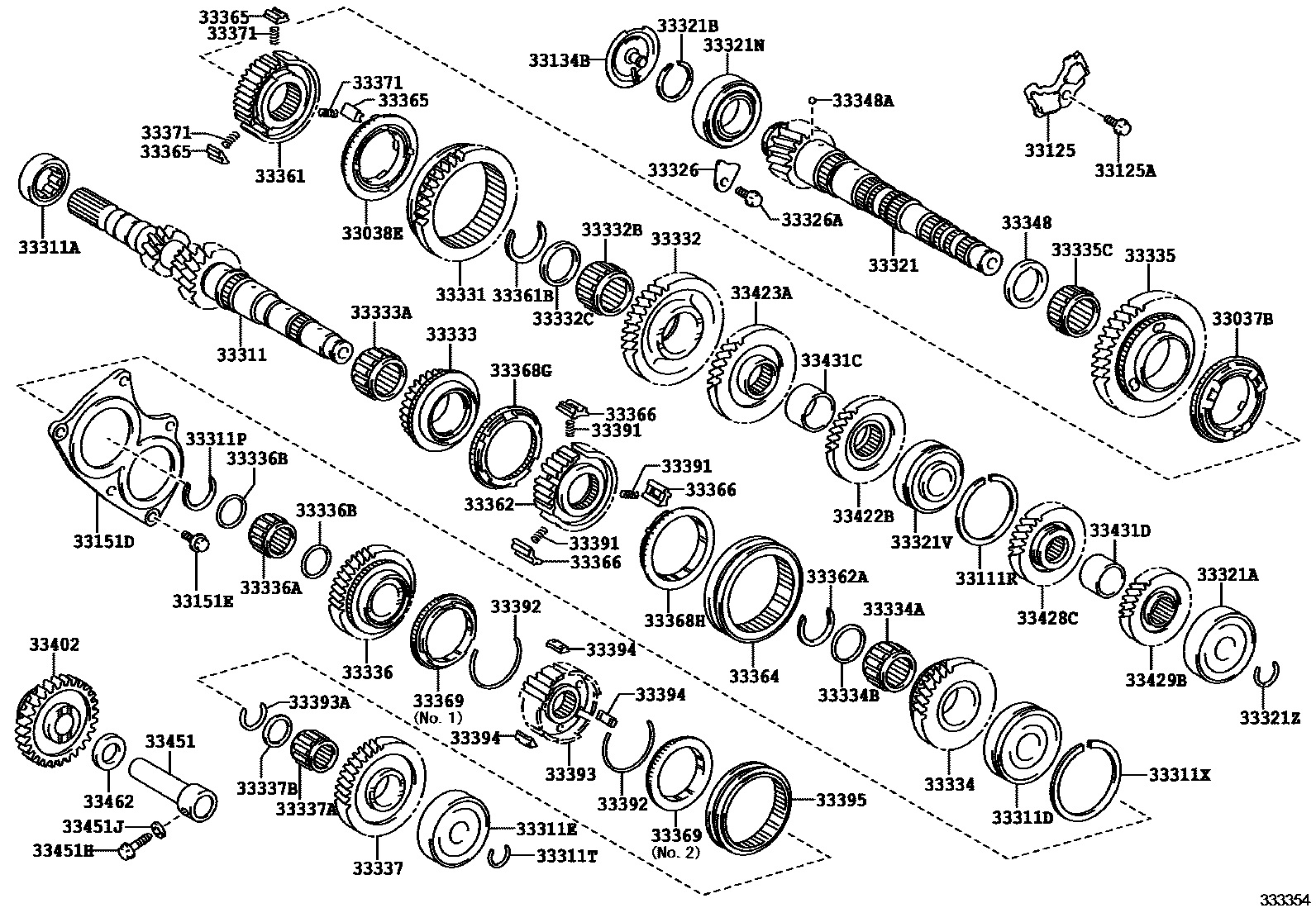

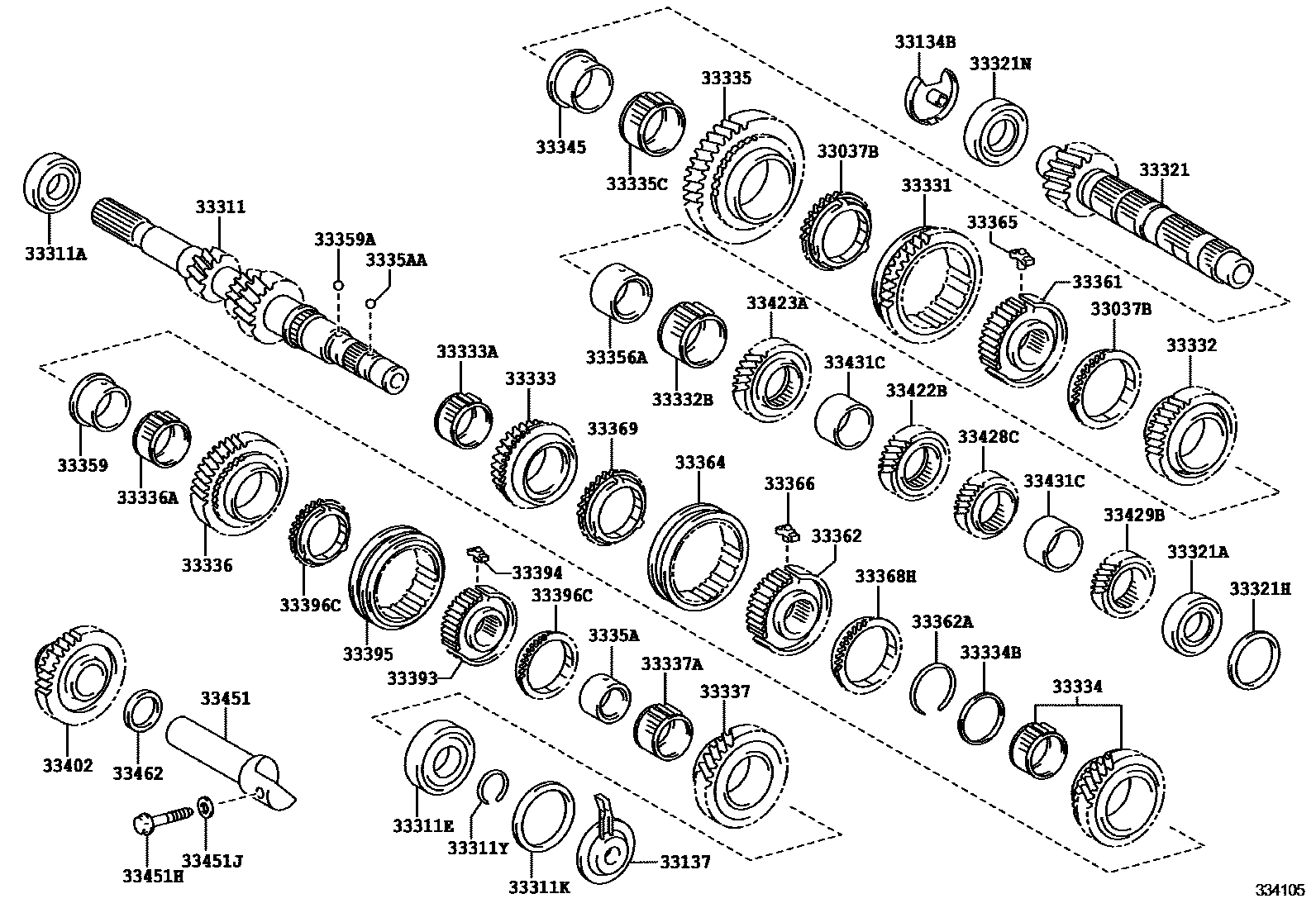

Toyota COROLLA EPC diagram 3305, 变速器齿轮(MTM), with 3 images and 82 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 33037B | No. 1 synchronizer lock ring assembly | 33037-02020 · 33037-0D010 · 33037-12040 · 33037-20110 |
| 33038E | No. 2 synchronizer lock ring assembly | 33038-02010 · 33038-0D010 · 33038-12020 |
| 33111R | Hole snap ring (for output shaft rear bearing) | 90520-57002 |
| 33125 | Manual transmission axle housing oil collection tank | 33125-12011 |
| 33125A | Bolt (for transaxle housing oil sump) | 90119-C0274 · 91611-B0812 |
| 33134B | Output shaft cover (MTM) | 33134-0D030 · 33134-0D070 · 33134-12022 · 33134-20030 |
| 33137 | Input shaft cover (MTM) | 33137-20010 |
| 33151D | Rear bearing retainer (MTM) | 33151-0D010 · 33151-52010 |
| 33151E | Bolt (for rear bearing retainer) | 90119-08944 · 90119-C0276 |
| 33311 | input shaft | 33311-02030 · 33311-02040 · 33311-0D070 · 33311-20270 |
| 33311A | Bearing (for front input shaft) | 90363-27002 · 90365-25021 · 90365-C0001 |
| 33311D | Input shaft bearing | 90363-25074 · 90363-C0010 |
| 33311E | Radial ball bearing (for rear input shaft) | 90363-18013 · 90363-25068 · 90363-35068 · 90363-C0004 · 90363-C0007 · 90363-C0012 |
| 33311K | Spacer (for input shaft rear bearing) | 90564-61063 · 90564-61064 · 90564-61065 · 90564-61066 · 90564-61067 · 90564-61068 · 90564-61069 · 90564-61070 · 90564-61071 · 90564-61072 · 90564-61073 · 90564-61074 · 90564-61075 · 90564-61076 · 90564-61113 · 90564-61114 · 90564-61115 · 90564-61116 · 90564-61117 · 90564-61118 · 90564-61119 · 90564-61120 · 90564-61121 · 90564-61122 · 90564-61123 · 90564-61124 · 90564-61125 · 90564-61126 |
| 33311P | Shaft snap ring (for input shaft rear bearing) | 90520-22006 · 90520-22007 · 90520-22008 · 90520-22009 · 90520-22010 · 90520-22011 |
| 33311T | Shaft snap ring (for input shaft) | 90520-17006 · 90520-17007 · 90520-17008 · 90520-17009 · 90520-17010 · 90520-17011 · 90520-17012 · 90520-17013 · 90520-17014 · 90520-17015 · 90520-17016 · 90520-17017 |
| 33311X | Hole snap ring (for input shaft rear bearing) | 90520-64002 |
| 33311Y | Shaft snap ring (for input shaft rear bearing) | 90520-33037 · 90520-33038 · 90520-33039 · 90520-33040 · 90520-33041 · 90520-33042 · 90520-33043 · 90520-33044 · 90520-33045 · 90520-33046 · 90520-33047 |
| 33321 | output shaft | 33321-02060 · 33321-02070 · 33321-02110 · 33321-02140 · 33321-20290 |
| 33321A | Bearings (for rear output shaft) | 90363-21001 · 90363-C0005 · 90363-C0008 · 90363-C0013 · 90366-28013 · 90903-63010 |
| 33321B | Shaft snap ring (for output shaft bearing) | 90520-30002 · 90520-30003 · 90520-30004 · 90520-30005 · 90520-30006 · 90520-30007 · 90520-30032 · 90520-30033 |
| 33321G | Nut (used to secure the manual transmission rear output shaft) | 90179-18005 · 90179-C0001 |
| 33321H | Spacer (for output shaft rear bearing) | 90564-52041 · 90564-52042 · 90564-52043 · 90564-52044 · 90564-52045 · 90564-52046 · 90564-52047 · 90564-52048 · 90564-52049 · 90564-52050 · 90564-52051 · 90564-52052 · 90564-52053 · 90564-52054 · 90564-52055 · 90564-52056 · 90564-52057 · 90564-52058 · 90564-52059 · 90564-52060 · 90564-52061 · 90564-52062 · 90564-52063 · 90564-52064 · 90564-52065 · 90564-52066 · 90564-52067 · 90564-52068 · 90564-52069 · 90564-52070 · 90564-52071 · 90564-52072 · 90564-52073 · 90564-52074 · 90564-52075 · 90564-52076 · 90564-52077 · 90564-52078 · 90564-52079 · 90564-52080 · 90564-52081 · 90564-52082 · 90564-52083 · 90564-52084 · 90564-52085 · 90564-52086 · 90564-52087 · 90564-52088 · 90564-52089 · 90564-52090 |
| 33321N | Bearing (for front output shaft) | 90365-33005 · 90365-33006 · 90365-C0002 · 90365-C0003 · 90365-C0007 · 90366-36013 |
| 33321V | Bearings (for center output shaft) | 90363-25061 · 90363-C0011 |
| 33321Z | Shaft snap ring (for front output shaft) | 90520-18003 · 90520-18004 · 90520-18006 · 90520-18007 · 90520-18008 · 90520-18009 · 90520-18011 · 90520-18013 · 90520-18014 · 90520-18015 · 90520-18016 |
| 33326 | Bearing locking plate | 33326-0D010 · 33326-12010 |
| 33326A | Bolt (for bearing locking plate) | 90119-C0274 · 91611-B0812 |
| 33331 | reverse gear | 33331-02020 · 33331-02030 · 33331-20100 |
| 33332 | Second gear | 33332-02020 · 33332-02030 · 33332-20180 |
| 33332B | Needle roller bearing (for second gear gear) | 90364-32014 · 90364-51002 · 90364-C0002 · 90364-C0008 |
| 33332C | Spacer (for second gear bearing) | 90560-32008 · 90560-C0007 |
| 33333 | Third gear | 33034-02020 · 33034-0D070 · 33034-20140 |
| 33333A | Needle roller bearing (for third gear) | 90364-31002 · 90364-41004 · 90364-C0003 · 90364-C0009 |
| 33334 | fourth gear | 33025-20010 · 33035-02020 · 33035-0D050 |
| 33334A | Needle roller bearing (for fourth gear) | 90364-29002 · 90364-C0004 · 90364-C0010 |
| 33334B | Spacer (for fourth gear bearing) | 90560-29001 · 90560-41005 · 90560-C0005 |
| 33335 | first gear | 33335-02030 · 33335-02040 · 33335-02050 · 33335-20180 |
| 33335C | Needle roller bearing (for first gear) | 90364-38007 · 90364-51003 · 90364-C0001 · 90364-C0007 |
| 33336 | fifth gear | 33036-02030 · 33036-02031 · 33036-02060 · 33336-20150 |
| 33336A | Needle roller bearings (for fifth gear) | 90364-24006 · 90364-24010 · 90364-45016 · 90364-C0011 · 90364-C0012 · 90364-C0014 |
| 33336B | Spacer (for fifth gear bearing) | 90560-24007 · 90560-25006 · 90560-C0003 · 90560-C0006 |
| 33337 | Sixth speed gear sub-assembly | 33037-02010 · 33037-02011 · 33337-20120 |
| 33337A | Needle roller bearing (for sixth gear) | 90364-22008 · 90364-42006 · 90364-C0013 |
| 33337B | Spacer (for sixth gear) | 90560-22002 · 90560-C0004 |
| 33345 | First gear bushing | 33345-20040 |
| 33348 | First gear thrust washer | 33348-12010 |
| 33348A | Pin or steel ball (for first gear thrust washer) | 90360-05012 · 90360-C0006 |
| 33356A | Second gear gear bearing inner race | 33356-20060 |
| 33359 | Fifth gear gear bearing inner race | 33359-20020 |
| 33359A | Fifth gear gear bearing inner race locking steel ball | 90360-05012 |
| 3335A | Sixth gear bearing inner race (MTM) | 3335A-20020 |
| 3335AA | Six-speed gear bearing inner race locking steel ball (MTM) | 90360-05012 |
| 33361 | No. 1 transmission clutch hub | 33361-02030 · 33361-0D040 · 33361-20080 |
| 33361B | Shaft snap ring (for clutch hub No. 1) | 90520-29018 · 90520-29019 · 90520-29020 · 90520-29021 · 90520-29022 · 90520-29023 |
| 33362 | No. 2 transmission clutch hub | 33362-02010 · 33362-0D040 · 33362-20050 |
| 33362A | Shaft snap ring (used to secure the No. 2 clutch hub) | 90520-27046 · 90520-27047 · 90520-27048 · 90520-27049 · 90520-27050 · 90520-27051 · 90520-39055 · 90520-39056 · 90520-39057 · 90520-39058 · 90520-39059 · 90520-39060 |
| 33364 | No. 2 transmission hub sleeve | 33364-02010 · 33364-0D040 · 33364-20080 |
| 33365 | No. 1 synchromesh shift key | 33365-0D020 · 33365-20070 · 33365-52030 |
| 33366 | No. 2 synchromesh shift key | 33365-20080 · 33366-0D020 · 33366-52030 |
| 33368G | Synchronizer locking ring (for third gear) | 33368-20080 |
| 33368H | Synchronizer ring (for fourth gear) | 33368-0D080 · 33368-12210 · 33368-20080 · 33368-20090 · 33381-20030 |
| 33369 | No. 3 synchronizer lock ring | 33369-02010 · 33369-02020 · 33369-0D040 · 33369-0D050 · 33369-20020 · 33369-20030 · 33369-20040 · 33369-20060 |
| 33371 | No. 1 synchromesh shift key spring | 33371-52030 |
| 33391 | No. 2 synchromesh shift key spring | 33391-0D020 · 33391-52020 |
| 33392 | No. 3 synchromesh shift key spring | 33391-12030 |
| 33393 | No. 3 transmission clutch hub | 33393-02010 · 33393-0D040 · 33393-12050 · 33393-20050 |
| 33393A | Shaft snap ring (for No. 3 transmission clutch hub) | 90520-18002 · 90520-18003 · 90520-18004 · 90520-18006 · 90520-18007 · 90520-18008 · 90520-18009 · 90520-20074 · 90520-20075 · 90520-20076 · 90520-20077 · 90520-20078 · 90520-20079 · 90520-20080 · 90520-20081 · 90520-20082 · 90520-22023 |
| 33394 | No. 3 synchromesh shift key | 33365-20080 · 33394-02010 · 33394-0D020 · 33394-12030 |
| 33395 | No. 3 transmission hub sleeve | 33395-02010 · 33395-02020 · 33395-0D040 · 33395-20070 |
| 33396C | No. 5 synchronizer locking ring (MTM) | 33396-20020 |
| 33402 | Reverse idler gear sub-assembly | 33402-02010 · 33402-02011 · 33402-02020 · 33402-02021 · 33402-0D050 · 33402-20090 |
| 33422B | Fourth gear driven gear | 33422-02020 · 33422-02021 · 33422-0D050 · 33422-20090 |
| 33423A | Third gear driven gear | 33423-02020 · 33423-02021 · 33423-0D070 · 33423-20100 |
| 33428C | fifth speed driven gear | 33428-02031 · 33428-02060 · 33428-12110 · 33428-20150 |
| 33429B | Sixth speed driven gear | 33429-02010 · 33429-02011 · 33429-20090 |
| 33431C | Output gear spacer | 33431-0D020 · 33431-12010 · 33431-20100 |
| 33431D | Output gear spacer | 33431-02010 · 33431-12040 |
| 33451 | Reverse gear idler shaft | 33451-0D020 · 33451-0D040 · 33451-12021 · 33451-20070 |
| 33451H | Bolt (for reverse idler shaft) | 90105-08150 · 90105-C0220 · 90109-08097 |
| 33451J | Gasket (for reverse idler shaft) | 90430-08010 |
| 33462 | Reverse idler thrust washer | 33462-12010 · 33462-20080 |
