Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 4 images and 11 PNC and OE references.

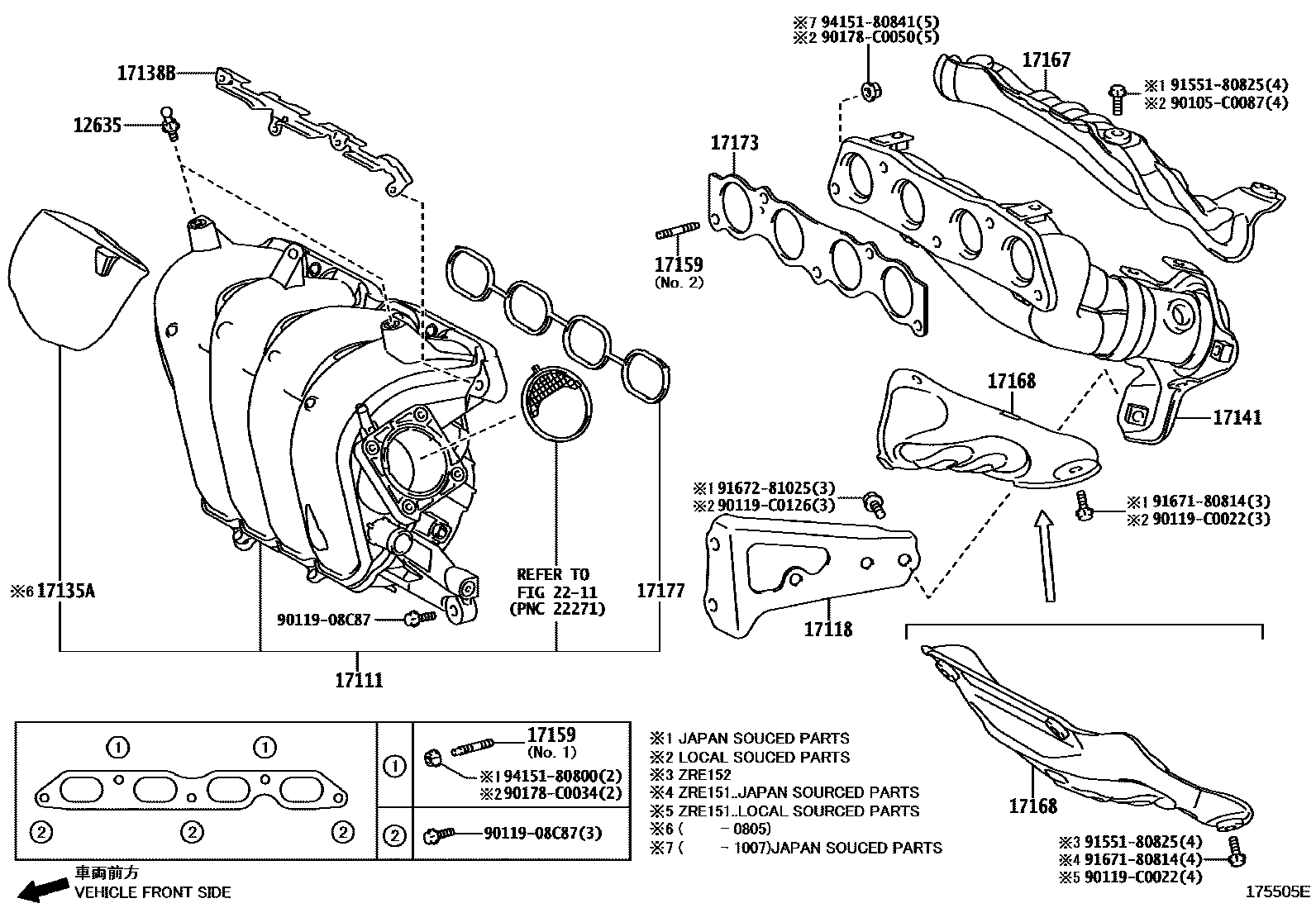

Toyota COROLLA Manifold EPC diagram — 175505E
Manifold — 175505E (200705 – 201009)

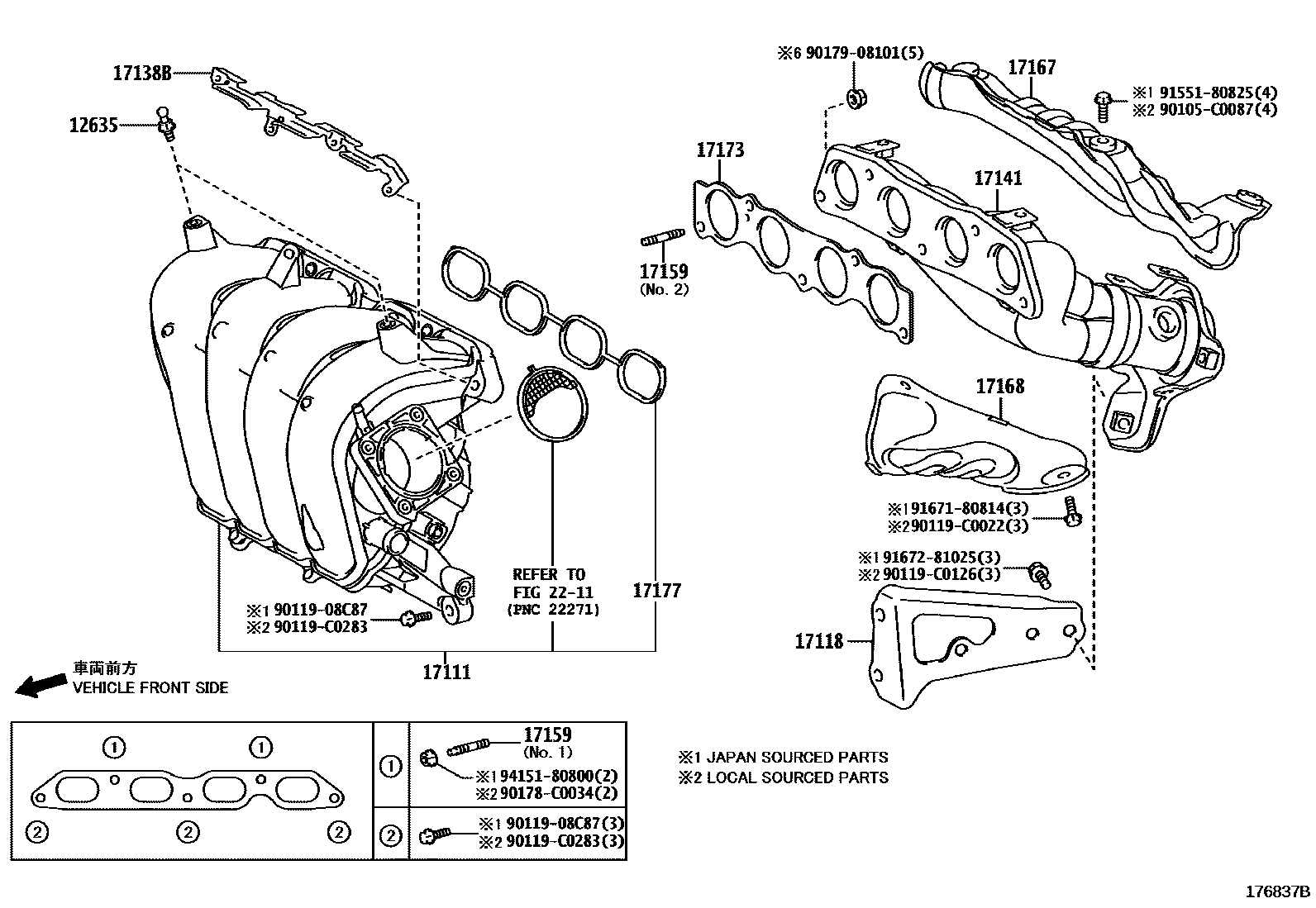

Toyota COROLLA Manifold EPC diagram — 176837B
Manifold — 176837B (201009 – 999999)

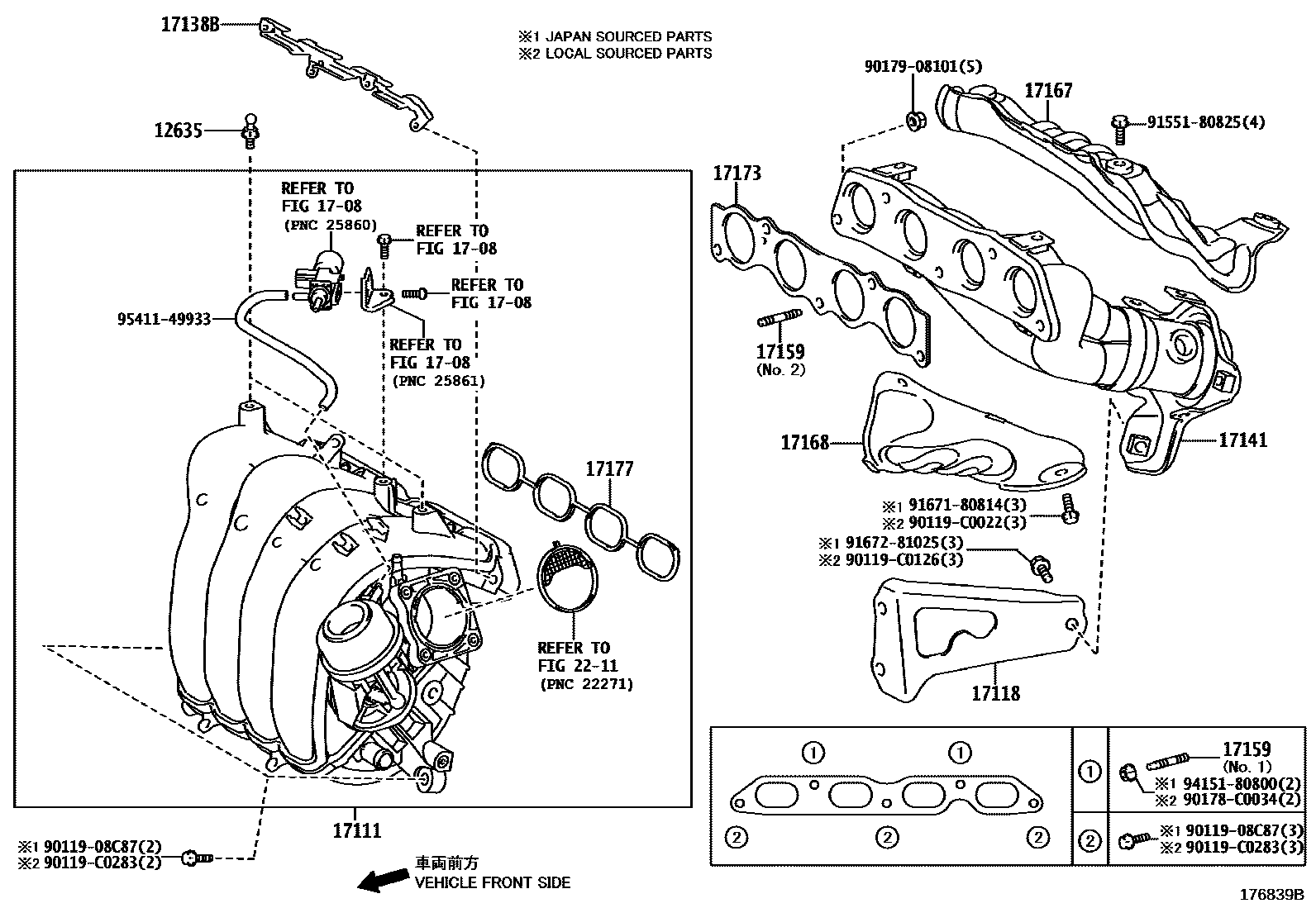

Toyota COROLLA Manifold EPC diagram — 176839B
Manifold — 176839B (201009 – 999999)

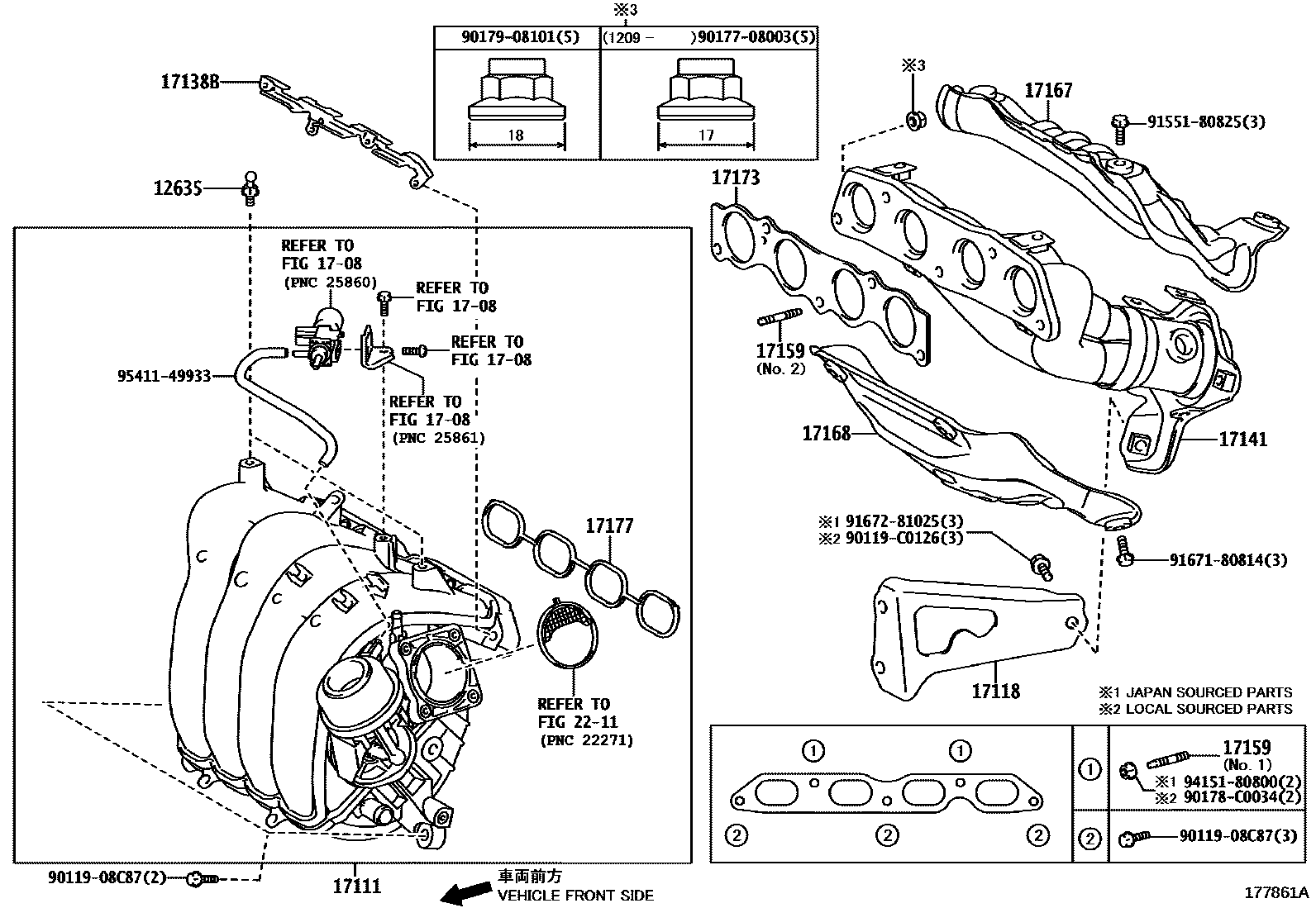

Toyota COROLLA Manifold EPC diagram — 177861A
Manifold — 177861A (201009 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-0T020 · 17120-0T021 · 17120-0T022 · 17120-0T070 · 17120-37020 · 17120-37022 · 17120-37070
17118Manifold stays17118-0T010 · 17118-37010 · 17118-37050
17135AIntake manifold No. 1 heat shield17135-37010
17138BIntake manifold stay17138-0T020 · 17138-0T021 · 17138-37010
17141exhaust manifold17141-0T020 · 17141-0T070 · 17141-37051
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-0T010 · 17167-0T070 · 17167-37011 · 17167-37050 · 17167-37110
17168Exhaust manifold No.2 insulation pad17168-0T010 · 17168-0T020 · 17168-0T060 · 17168-37030 · 17168-37060 · 17168-37100
17173Gasket (exhaust manifold to cylinder head)17173-0T010 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17177-0T010 · 17177-37030
