Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 8 PNC and OE references.

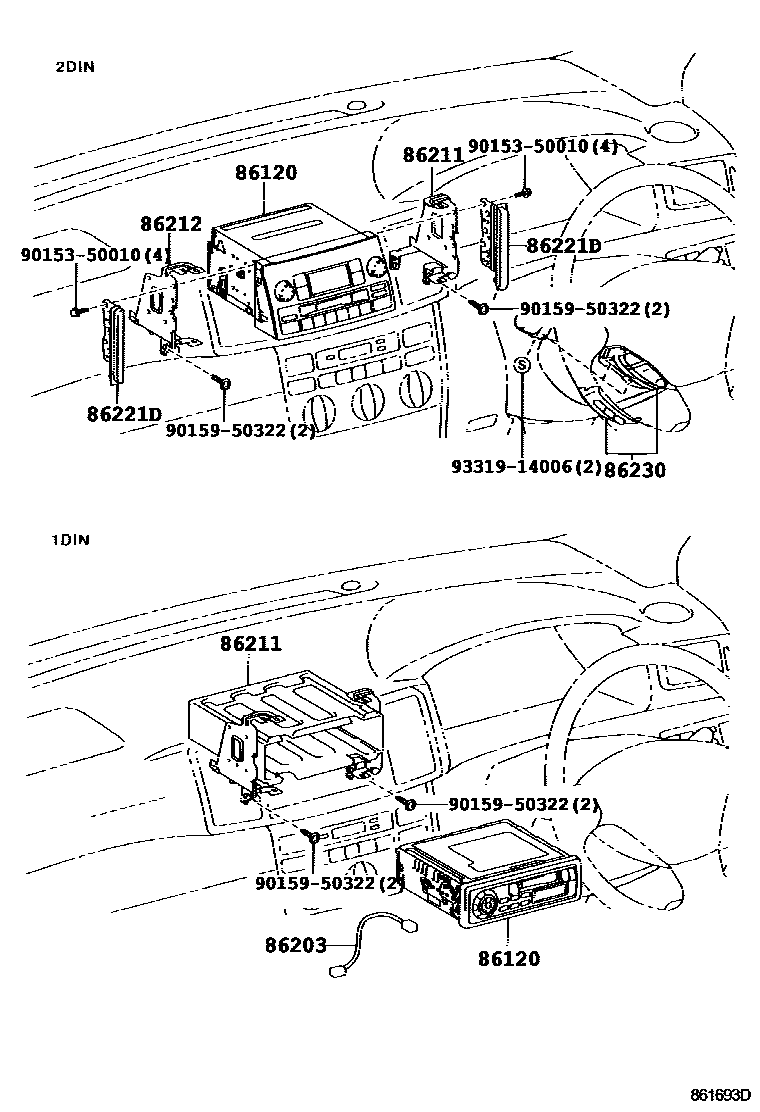

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861693D
收音机、放大器和冷凝器 — 861693D (200208 – 200707)

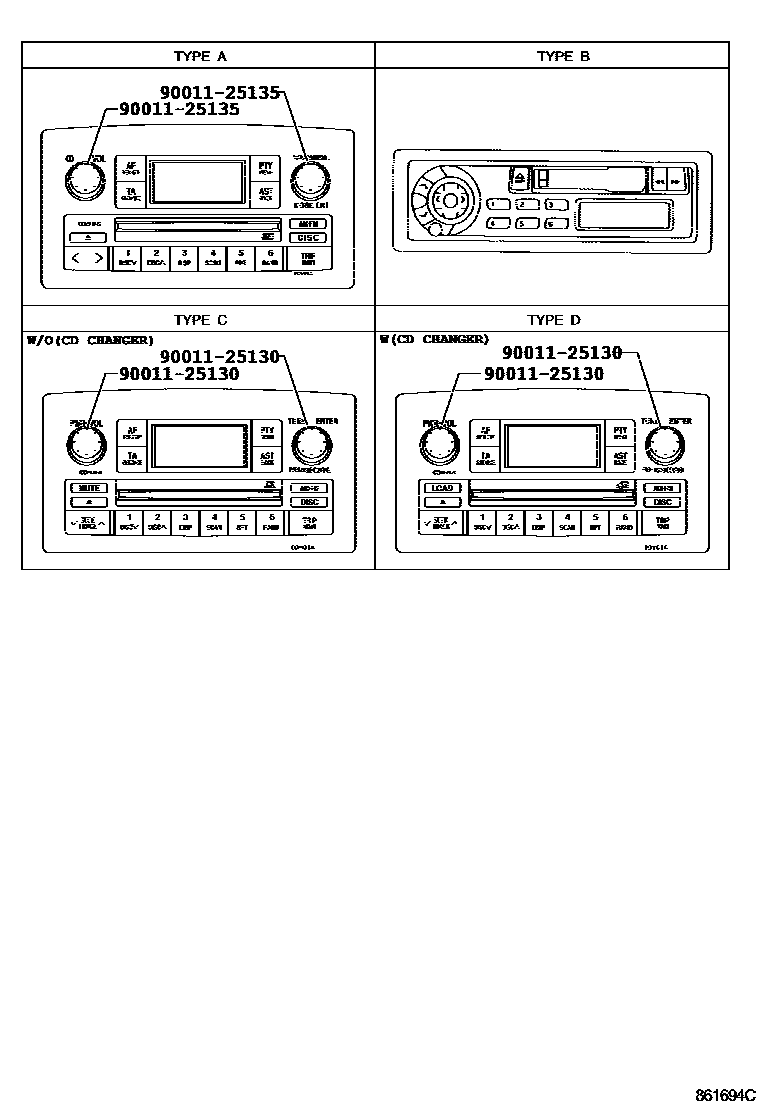

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861694C
收音机、放大器和冷凝器 — 861694C (200208 – 200707)

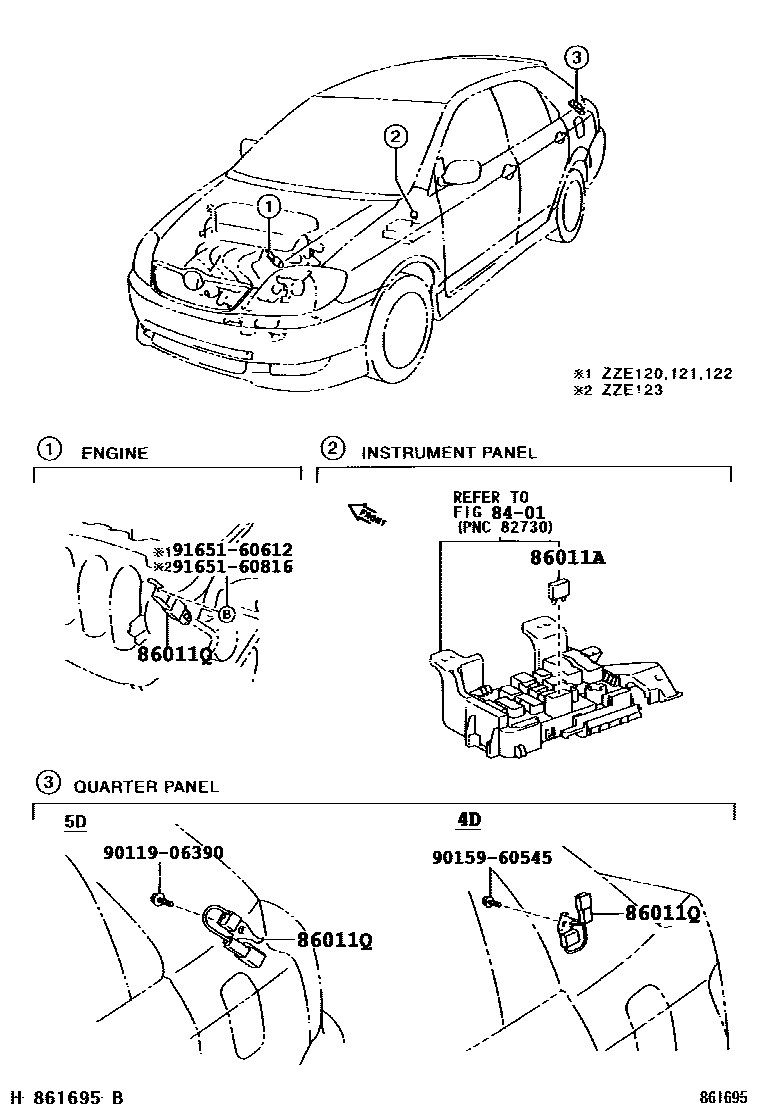

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861695H
收音机、放大器和冷凝器 — 861695H (200208 – 200707)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04066
86011Qradio settings phase modulator90980-04132 · 90980-04154 · 90980-04162 · 90980-04163
86120Radio assembly86120-02260 · 86120-02290 · 86120-02380 · 86120-02390 · 86120-1A180
86203radio wiring harness86203-02040
86211No. 1 radio bracket86211-02140 · 86211-02150 · 86211-12370
86212No. 2 radio bracket86212-02150 · 86212-12350
86221Dradio panel86221-52050 · 86221-52060
86230Stereo component controller assembly86230-13010
