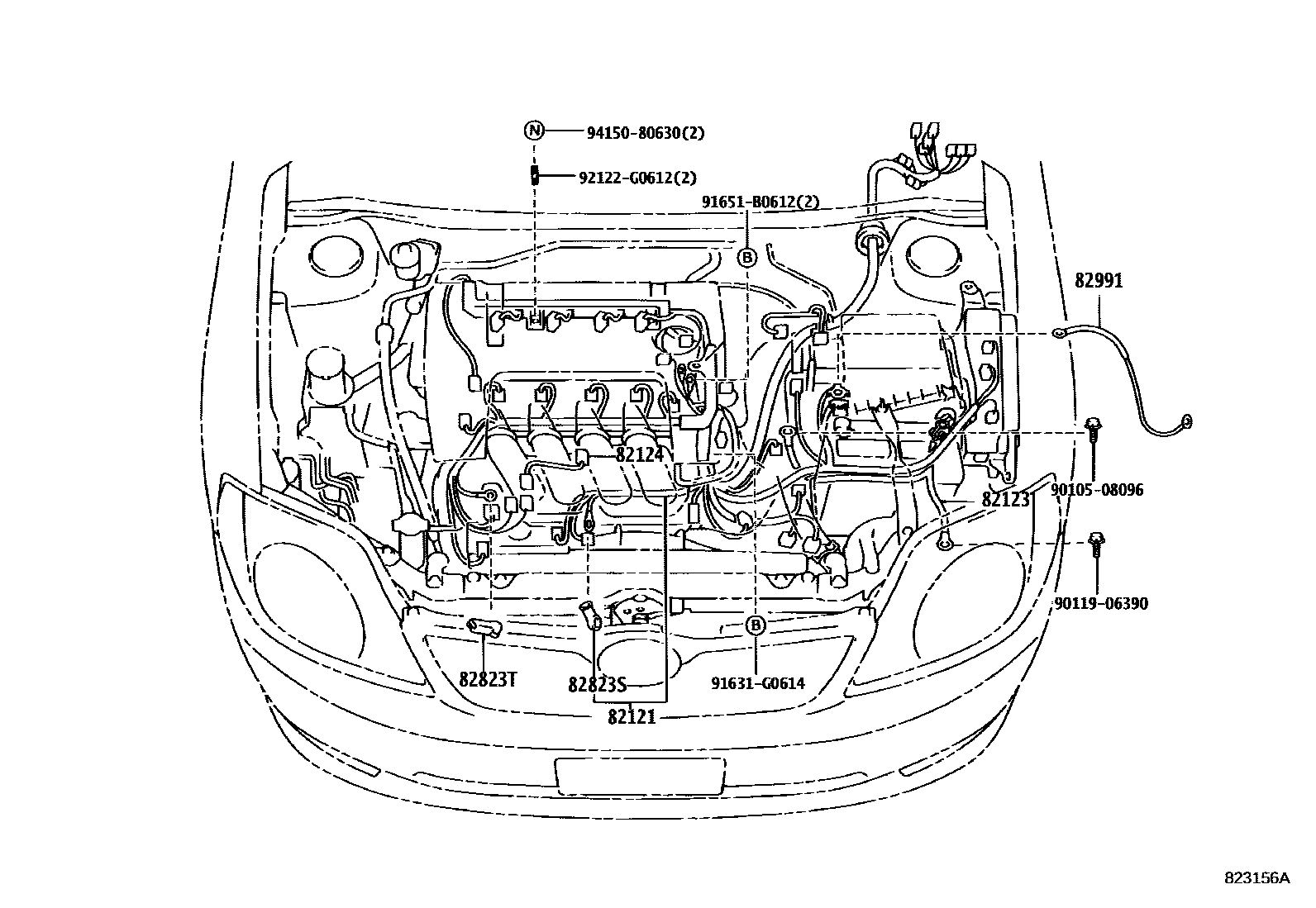

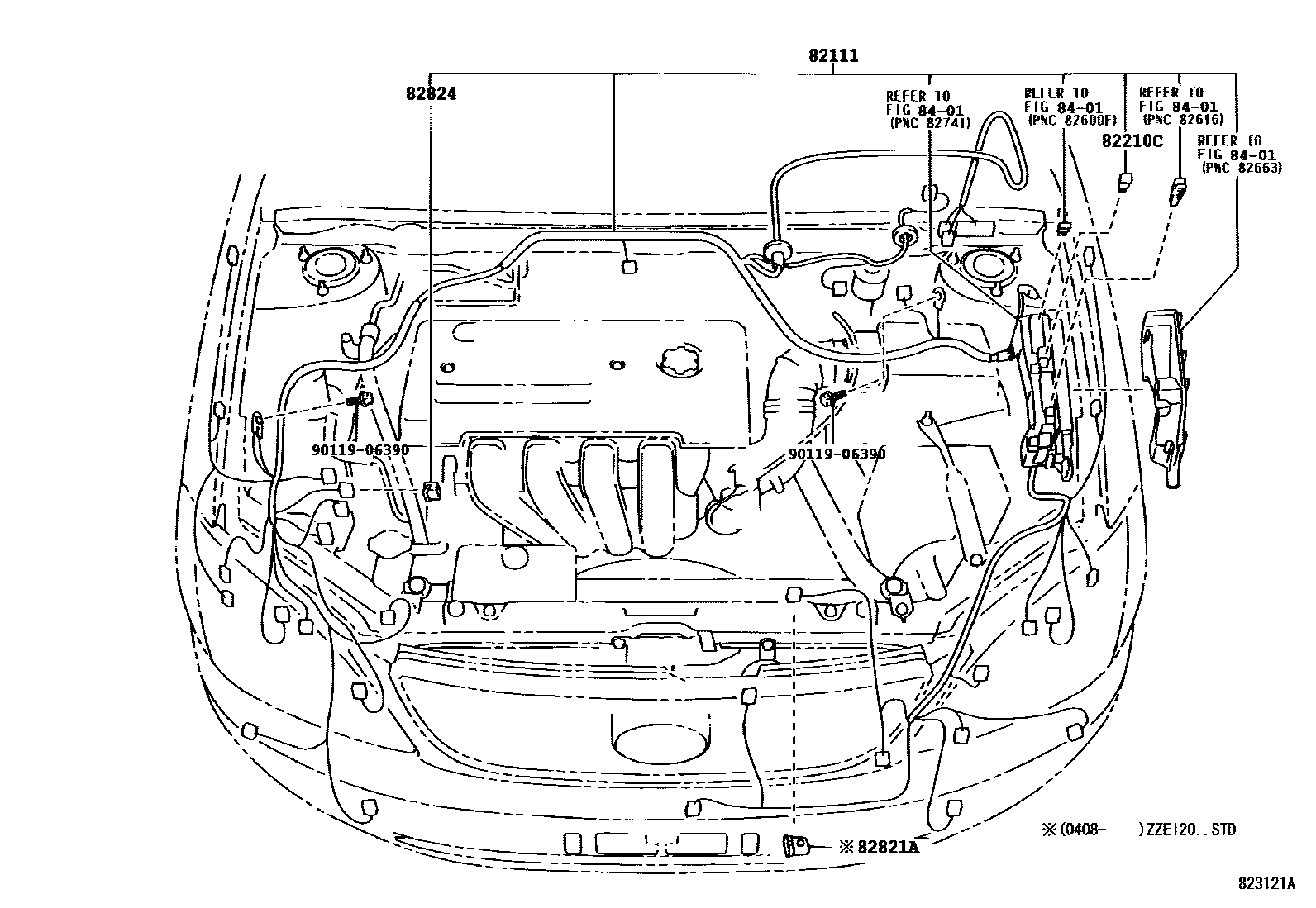

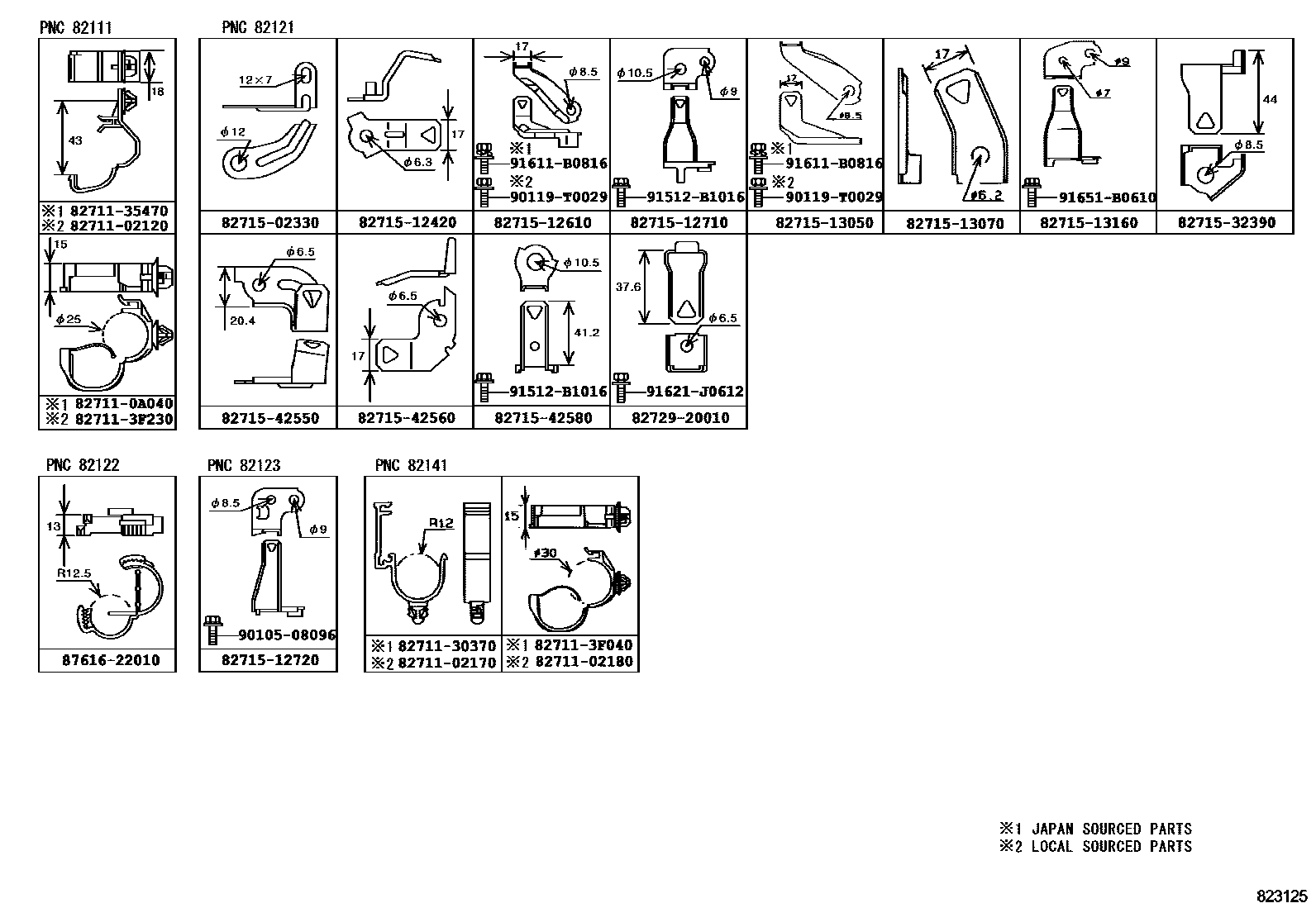

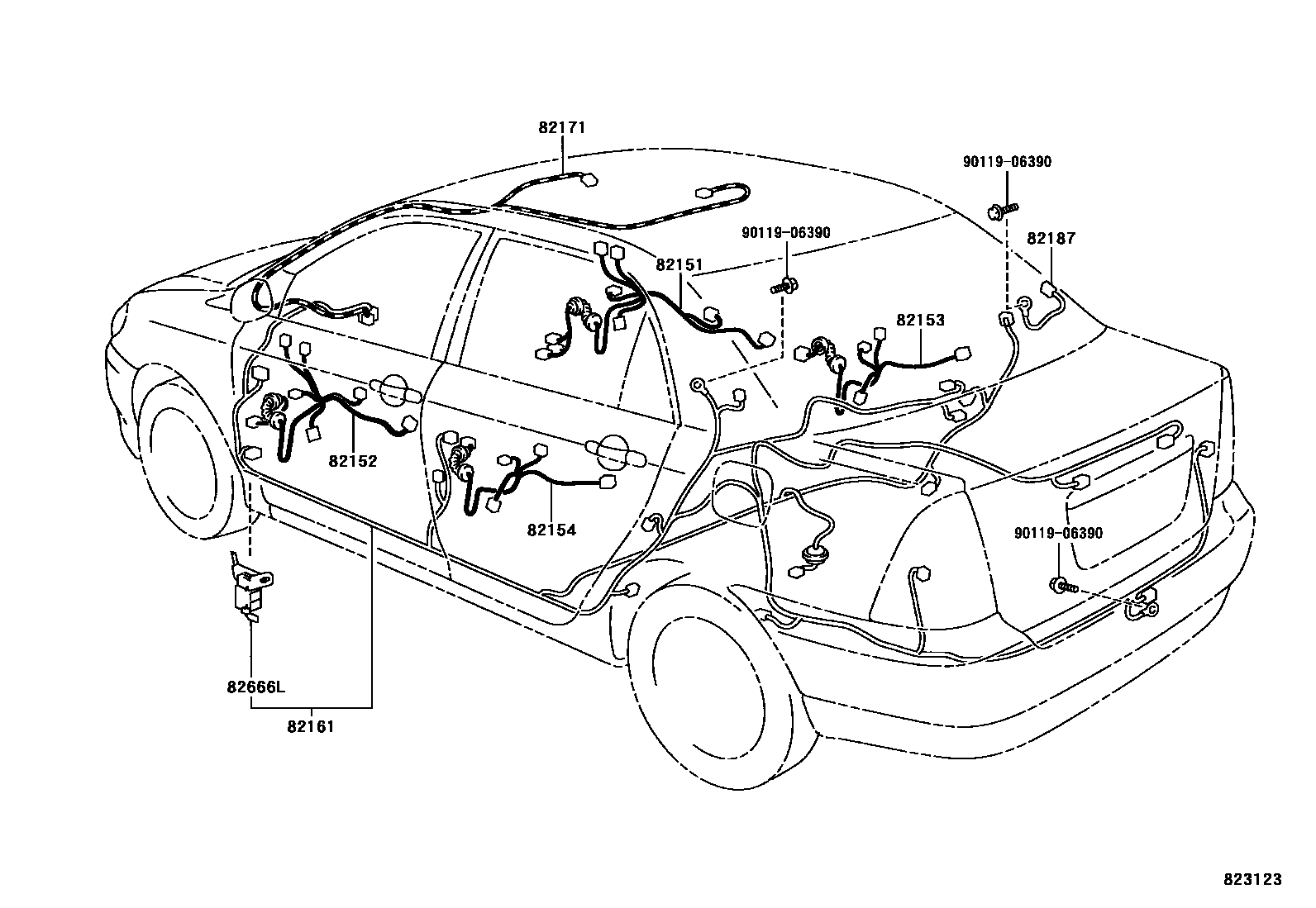

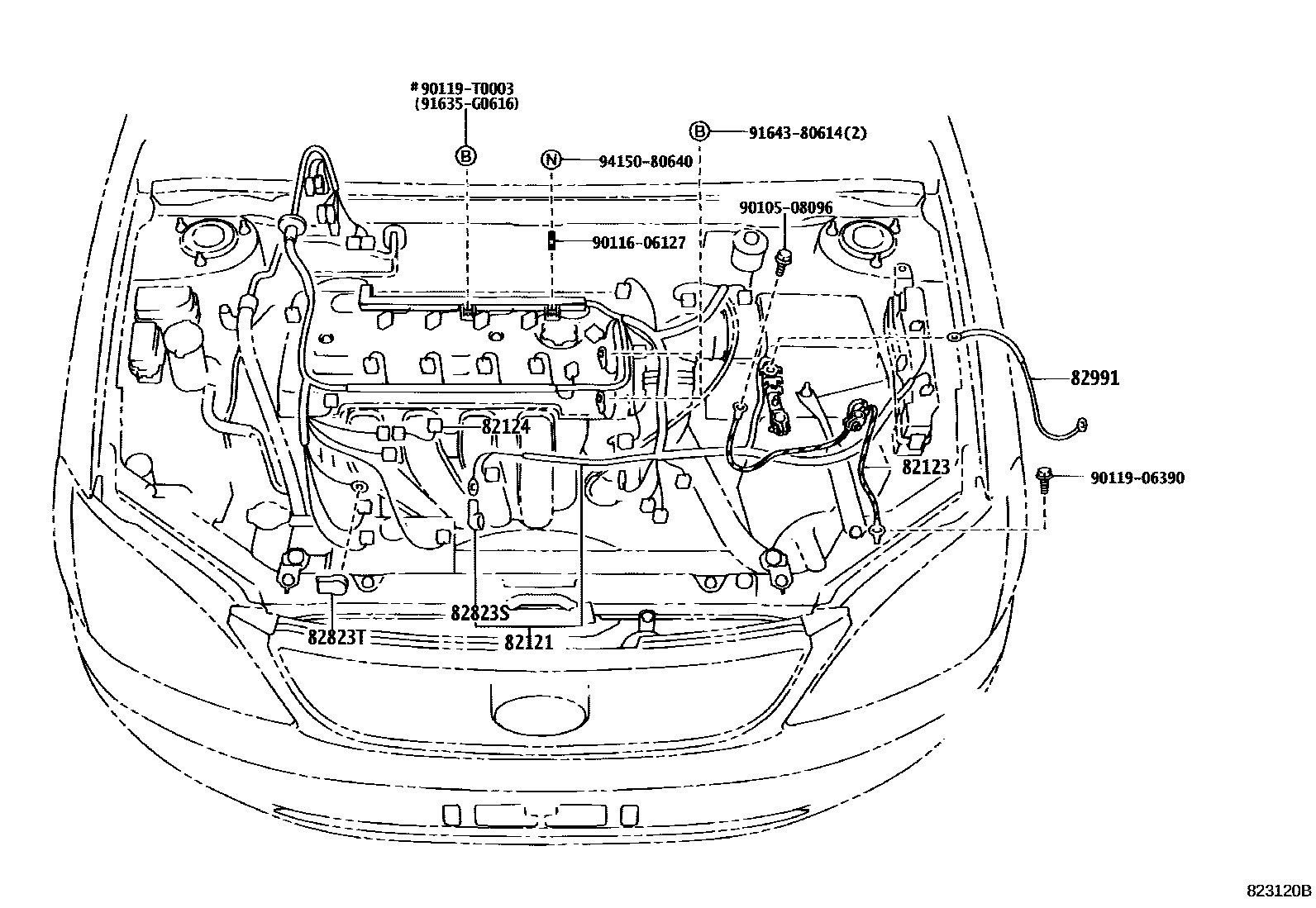

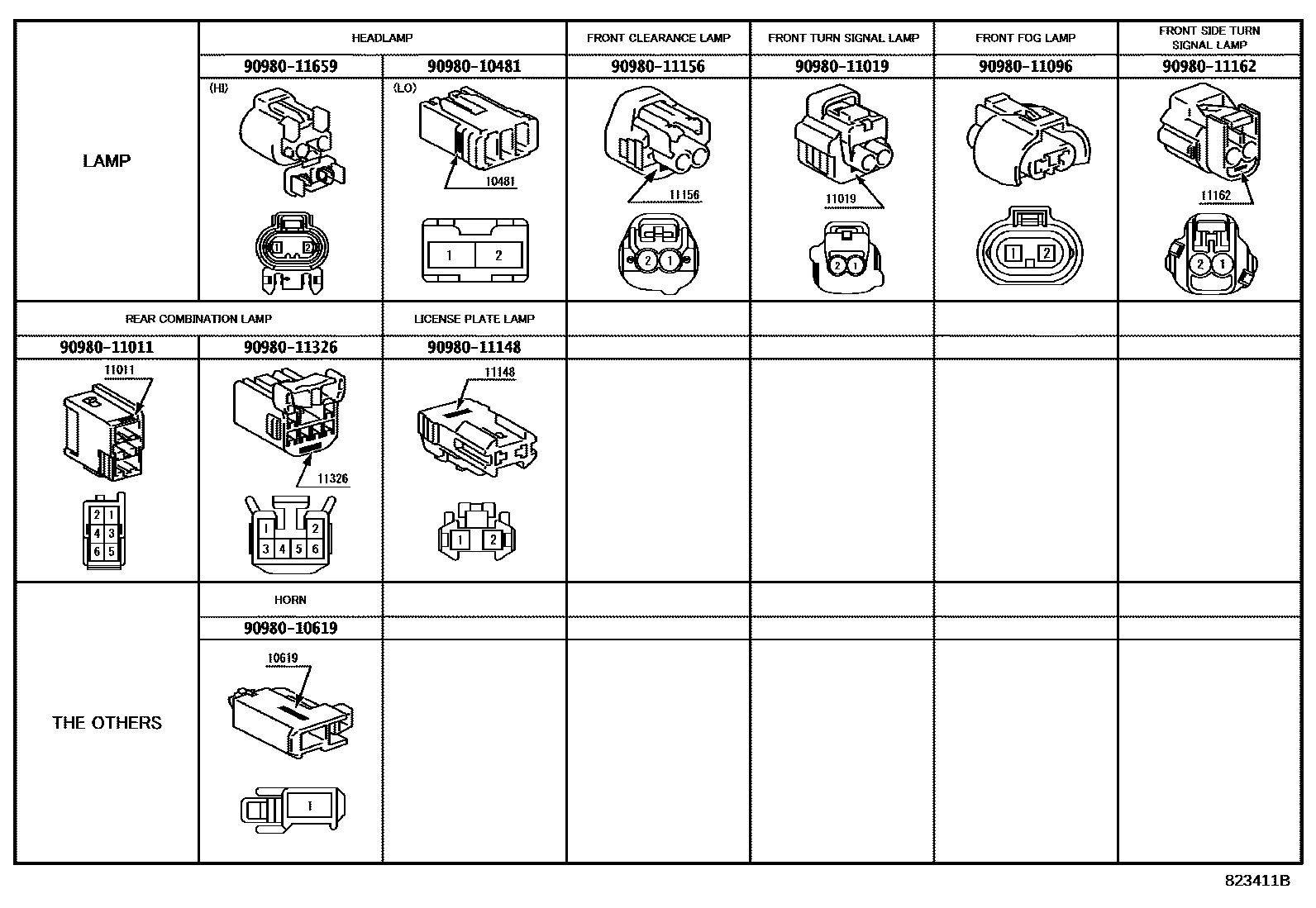

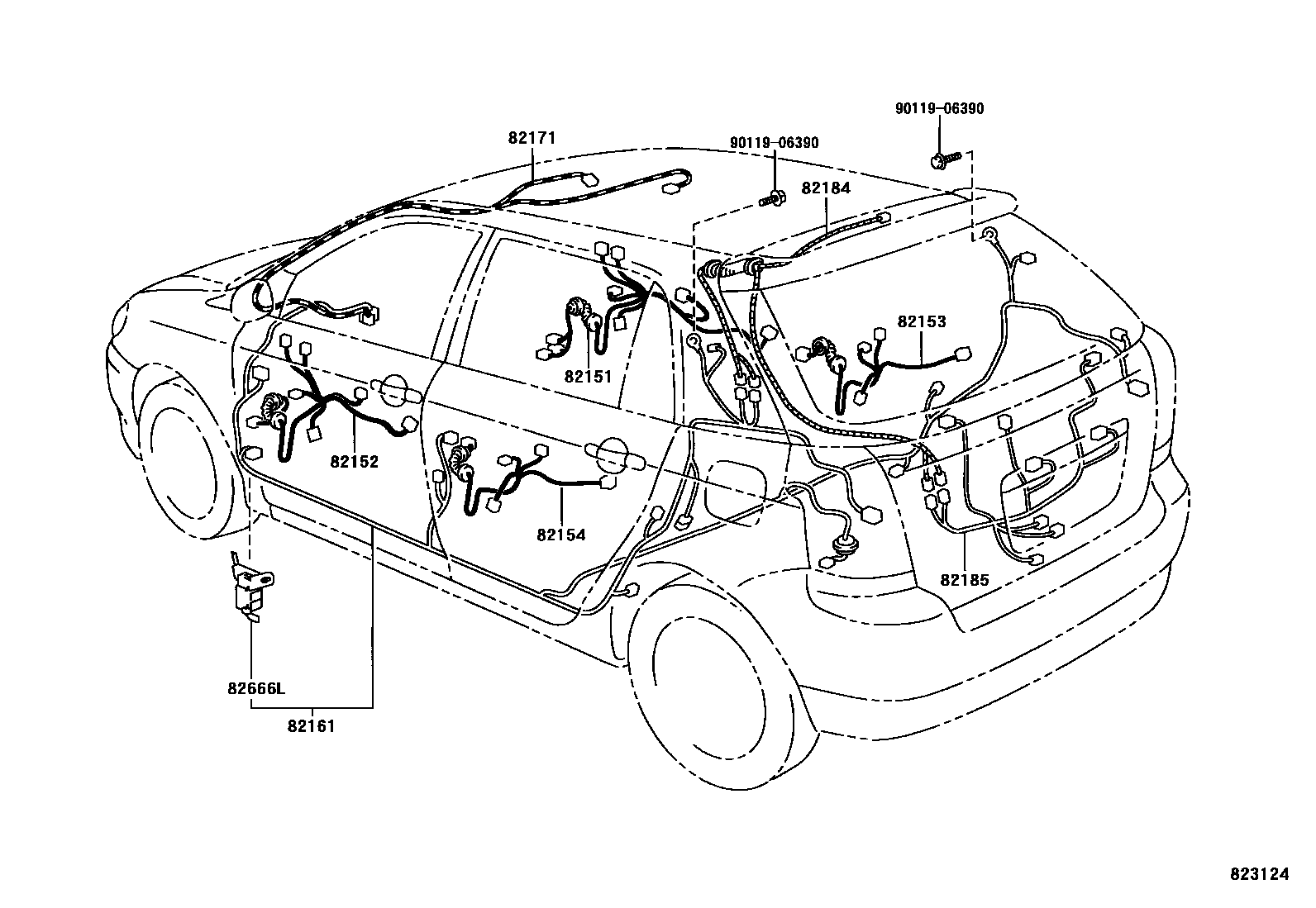

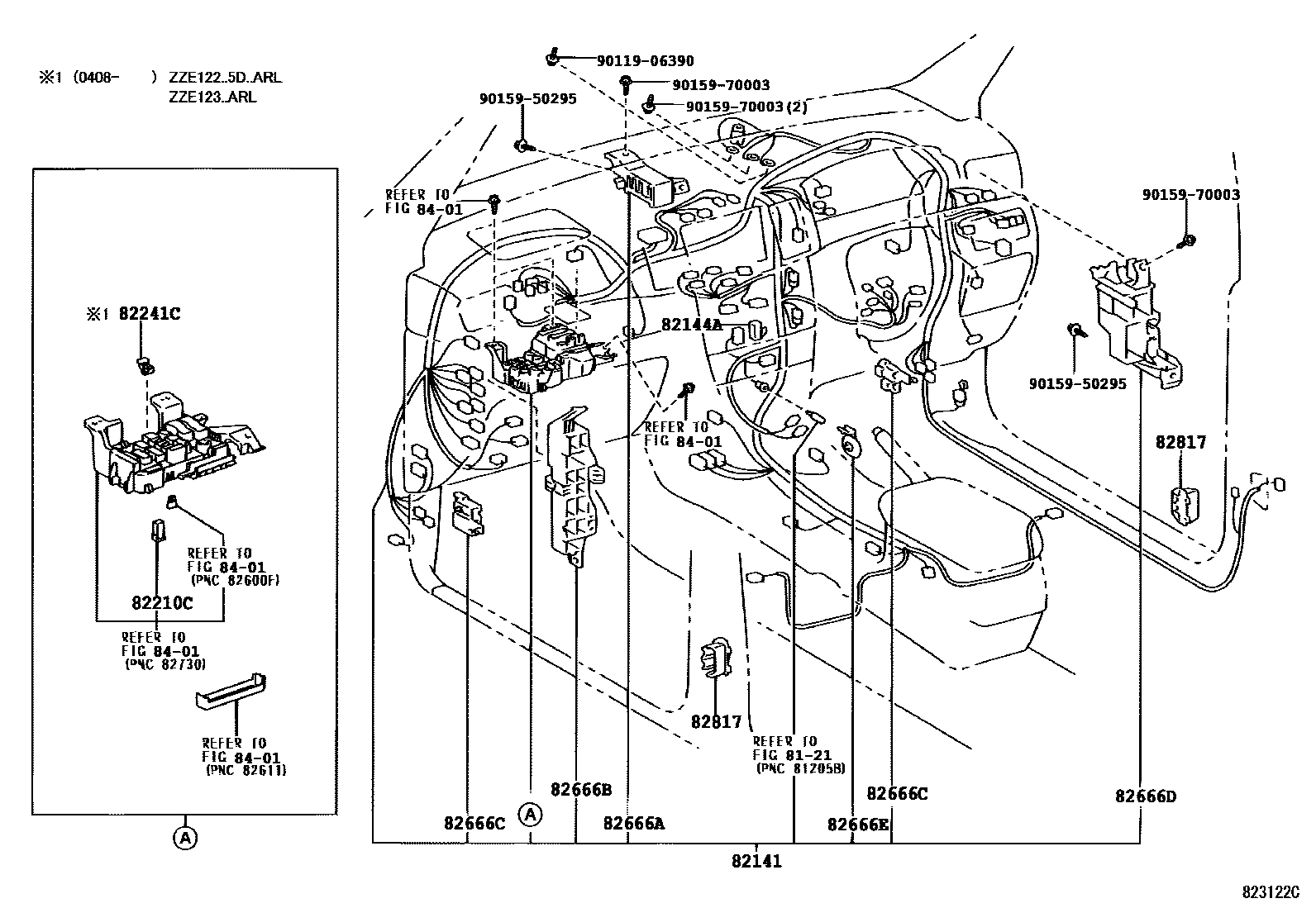

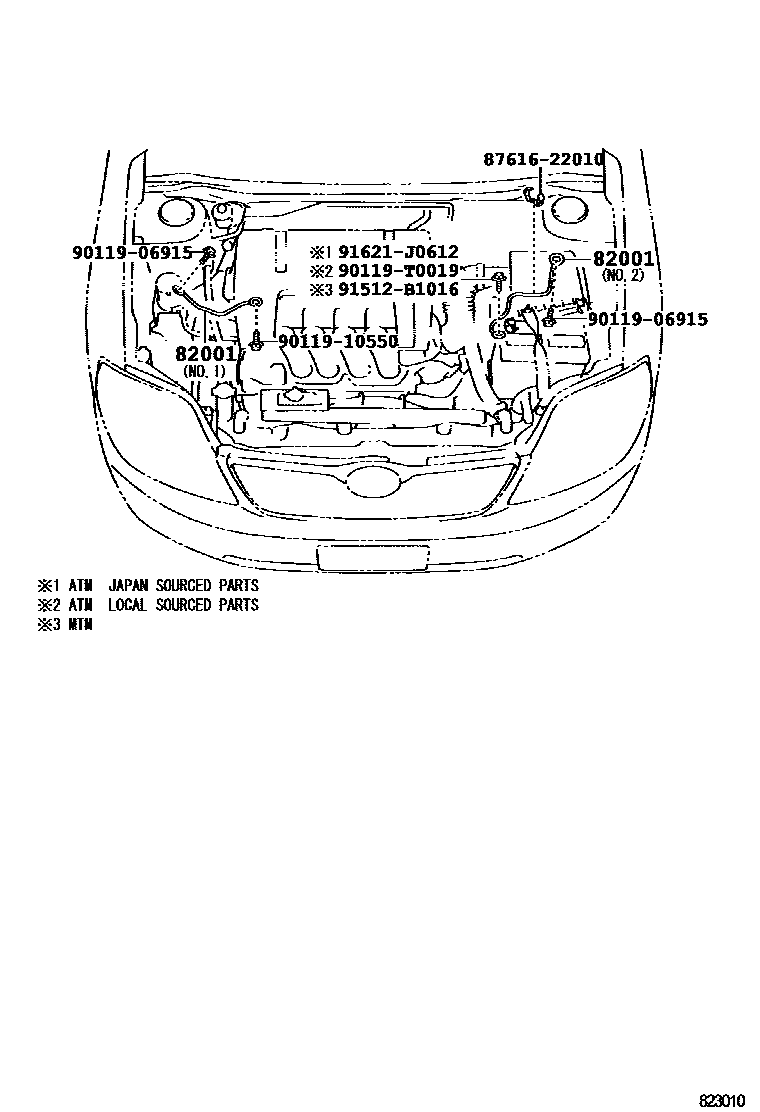

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 9 images and 30 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90080-82049 · 90980-07109 · 90980-07181 · 90980-07407 |
| 82111 | Engine room main wiring harness | 82111-02L10 · 82111-02R40 · 82111-02R50 · 82111-02R60 · 82111-02R70 · 82111-02R80 · 82111-02R81 · 82111-02R90 · 82111-02S10 · 82111-02S20 · 82111-02S30 · 82111-0Z010 · 82111-0Z011 · 82111-0Z030 · 82111-0Z040 · 82111-0Z041 · 82111-0Z042 · 82111-0Z060 · 82111-0Z061 · 82111-0Z070 · 82111-0Z071 · 82111-0Z081 |
| 82121 | Engine wiring harness | 82121-02G40 · 82121-02G50 · 82121-02G51 · 82121-02G60 · 82121-02G70 · 82121-02G71 · 82121-02G72 · 82121-02G80 · 82121-02G90 · 82121-02G91 · 82121-0Z030 · 82121-0Z040 · 82121-0Z050 · 82139-02130 · 82139-02140 · 82139-02150 · 82139-12050 |
| 82123 | Engine No. 3 wiring harness | 82123-02170 · 82123-02180 |
| 82124 | Engine No. 4 wiring harness | 82124-20200 · 82124-32050 |
| 82141 | Dashboard wiring harness | 82118-02240 · 82118-02242 · 82141-02A00 · 82141-02A02 · 82141-02E60 · 82141-02E62 · 82141-02E70 · 82141-02E72 · 82141-0Z011 · 82141-0Z013 · 82141-0Z014 · 82141-0Z031 · 82141-0Z033 · 82141-0Z034 · 82141-0Z050 · 82141-0Z052 · 82141-0Z053 · 82141-0Z060 · 82141-0Z070 · 82141-0Z080 · 82141-0Z090 · 82141-0Z100 · 82141-0Z101 · 82141-0Z110 · 82141-0Z130 · 82141-0Z131 · 82141-0Z132 · 82141-0Z140 · 82141-0Z401 · 82141-0Z402 · 82141-0Z411 · 82141-0Z412 · 82141-0Z420 · 82141-0Z430 · 82141-0Z431 · 82145-02P90 · 82145-02X70 · 82145-02Y50 · 82145-02Y60 · 82145-02Y70 · 82145-02Y71 · 82145-02Y80 · 82145-02Y90 · 82145-02Z00 · 82145-02Z10 · 82145-02Z11 · 82145-02Z20 · 82145-02Z21 · 82145-02Z30 · 82145-02Z40 · 82145-02Z50 · 82145-02Z60 · 82146-02A20 · 82146-02A60 · 82146-02A80 |
| 82144A | Instrument panel wiring harness No. 4 | 82144-02090 |
| 82151 | Right front door wiring harness | 82151-02B40 · 82151-02B50 · 82151-02B60 · 82151-02B70 · 82151-0Z010 · 82151-0Z020 · 82151-0Z030 · 82151-0Z040 · 82151-0Z050 · 82151-0Z080 · 82197-02200 |
| 82152 | Left front door wiring harness | 82152-02B40 · 82152-02B50 · 82152-02B60 · 82152-0Z010 · 82152-0Z020 · 82152-0Z030 · 82152-0Z040 · 82152-0Z050 · 82152-0Z080 |
| 82153 | Rear door wiring harness No. 1 | 82153-02320 · 82153-02330 · 82153-02350 · 82153-02360 · 82153-02410 |
| 82154 | Rear door wiring harness No. 2 | 82153-02320 · 82153-02330 · 82153-02350 · 82153-02360 · 82153-02410 |
| 82161 | floor wiring harness | 82161-02L90 · 82161-02M10 · 82161-02M20 · 82161-02M30 · 82161-02M40 · 82161-02M50 · 82161-02M60 · 82161-02M70 · 82161-02M80 · 82161-02M90 · 82161-0Z020 · 82161-0Z021 · 82161-0Z030 · 82161-0Z031 · 82161-0Z051 · 82161-0Z060 · 82161-0Z061 · 82161-0Z070 · 82161-0Z071 · 82161-0Z080 · 82161-0Z090 · 82161-0Z111 |
| 82171 | Roof No. 1 wiring harness | 82171-02530 · 82171-02540 |
| 82184 | Rear door No. 1 wiring harness | 82184-02070 · 82184-02080 |
| 82185 | Rear door wiring harness No. 2 | 82185-02070 |
| 82187 | Rear window wiring harness No. 2 | 82187-02080 |
| 82210C | fuse | 90982-08246 · 90982-08283 · 90982-08284 |
| 82241C | Relay harness | 82241-02010 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-12250 |
| 82666C | No. 4 connector holder | 82666-02070 · 82666-12260 |
| 82666D | No. 5 connector holder | 82666-12290 |
| 82666E | No. 6 connector holder | 82666-02110 · 82666-12310 |
| 82666L | No. 9 connector holder | 82666-02120 · 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-02140 · 82817-02250 |
| 82821A | Connector cover | 82821-10050 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-12300 |
| 82991 | Fuse repair line | 82991-12070 |
