Toyota COROLLA 后排座椅和座椅滑轨 — Figure 7102

Toyota COROLLA EPC diagram 7102, 后排座椅和座椅滑轨, with 2 images and 27 PNC and OE references.

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 712427B
后排座椅和座椅滑轨 — 712427B (200208 – 200707)

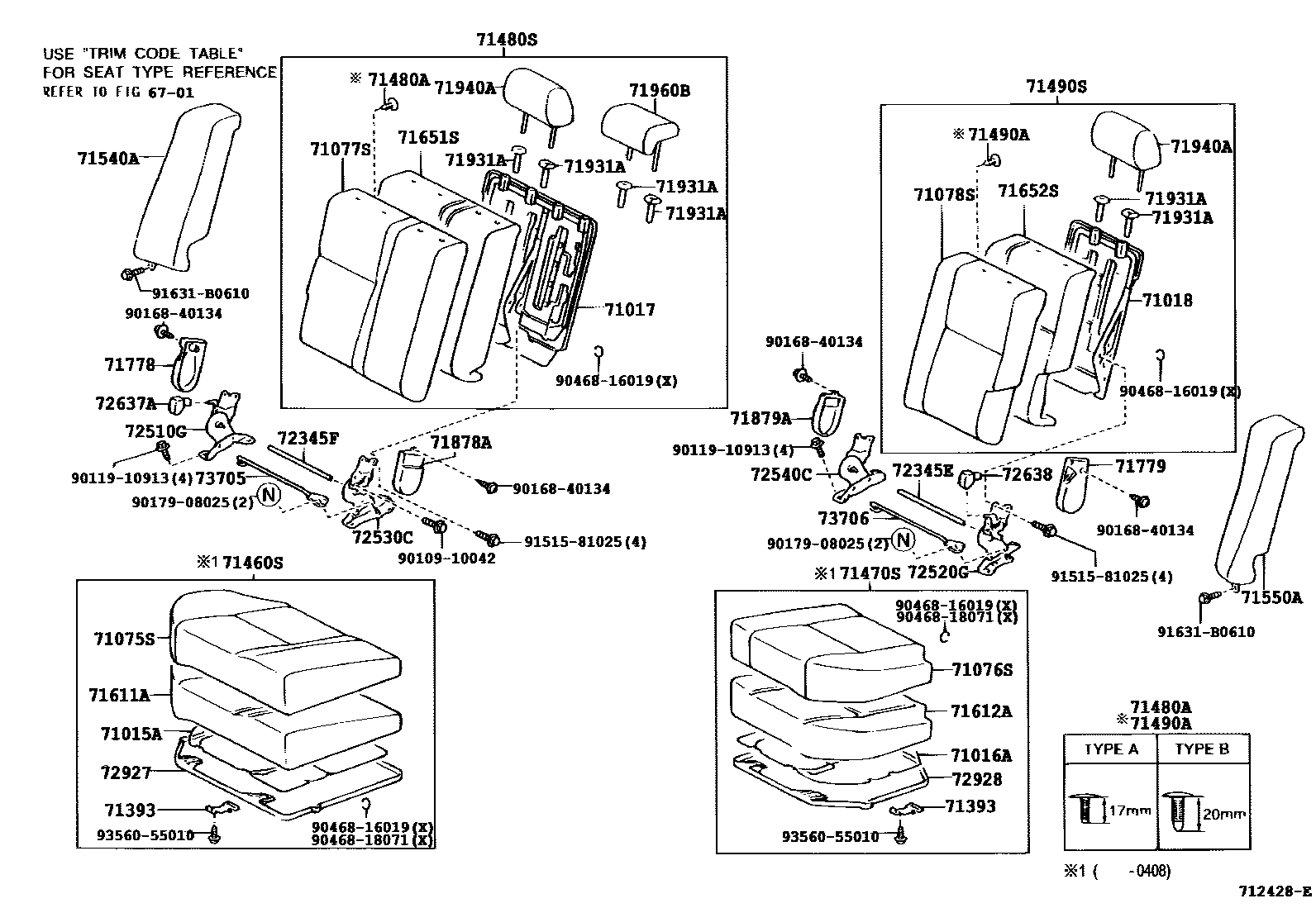

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 712428E
后排座椅和座椅滑轨 — 712428E (200210 – 200707)

PNC and OE references

PNCPart nameOE numbers
71015ARear right seat cushion frame sub-assembly71015-02080
71016ARear left seat cushion frame sub-assembly71016-02020
71017Right rear seat back frame sub-assembly71017-02160 · 71017-02170
71018Rear left seat back frame sub-assembly71018-02090 · 71018-02100
71075BRear seat cushion cover (for bench seat)71075-02890
71303Rear seat back hinge sub-assembly71303-33010
71305ARear center seat backrest hinge sub-assembly71305-12170
71540ARear right side seat back assembly71540-02230
71550ARear left seat back assembly71550-02230
71611Rear seat cushion cushion71503-02110
71611ARear right seat cushion71611-02040
71612ARear left seat cushion71612-02020
71651SRear right seat back cushion (for split seats)71651-02120 · 71651-02140
71652SRear left seat back cushion (for split seats)71652-02130 · 71652-02140
72345ESeat back recliner connecting tube72345-13050
72345FRight seat back recliner connecting pipe72345-13050
72510GRear right seat backrest inclination outer adjuster assembly72510-13020
72520GRear left seat backrest tilt outer adjuster assembly72520-13020
72530CRear right seat backrest inclination angle inner adjuster assembly72530-13050
72540CRear left seat backrest inclination angle inner adjuster assembly72540-13040
72630CRear right seat back lock assembly72630-47010
72640ARear left seat back lock assembly72640-47010
72693Rear seat cushion hook72693-12080
72927Rear right seat cushion lower cover72927-02030
72928Rear left seat cushion lower cover72928-02030
73705Child restraint seat anchor right side bracket sub-assembly73705-12030 · 73705-13010
73706Child restraint seat anchor left bracket sub-assembly73706-12030 · 73706-13010
