Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 3 images and 11 PNC and OE references.

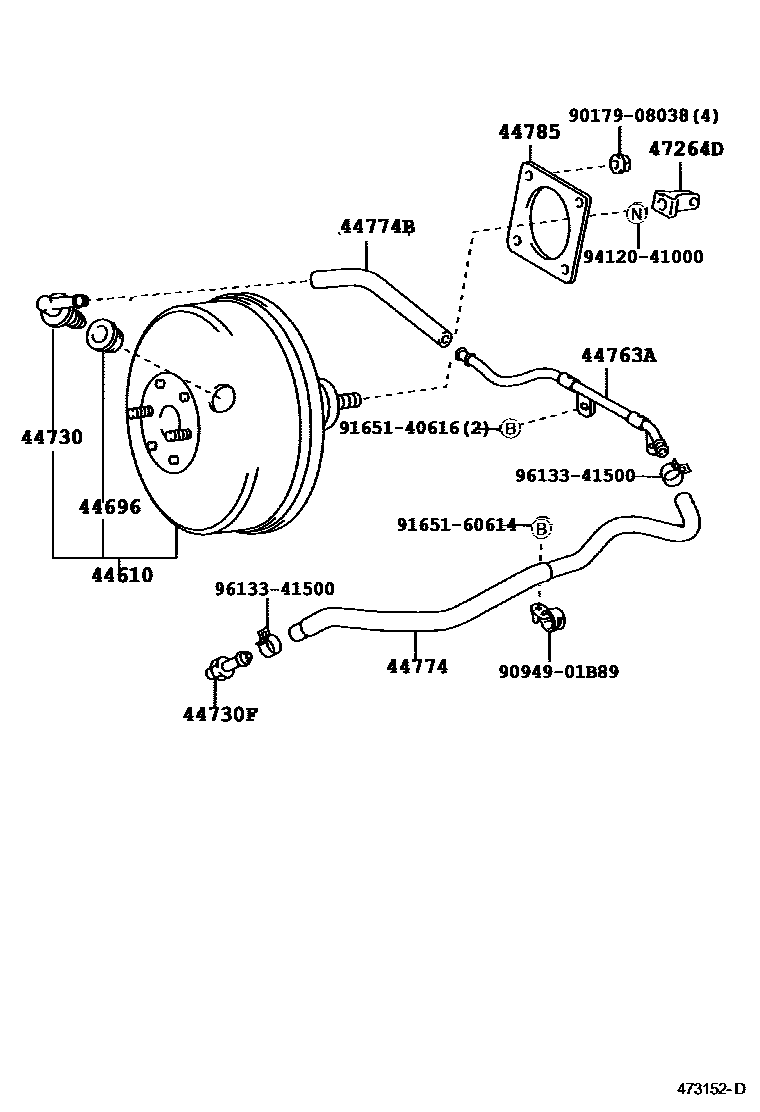

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473152D
制动助力器和真空管 — 473152D (200210 – 999999)

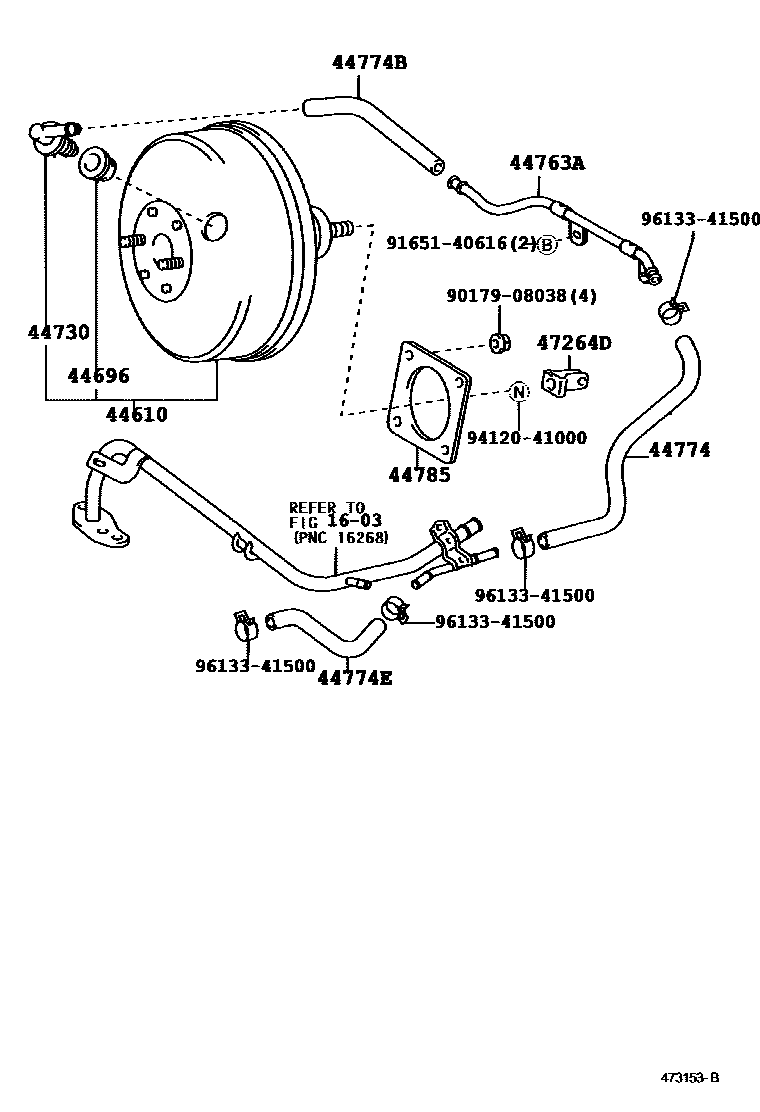

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473153B
制动助力器和真空管 — 473153B (200208 – 200408)

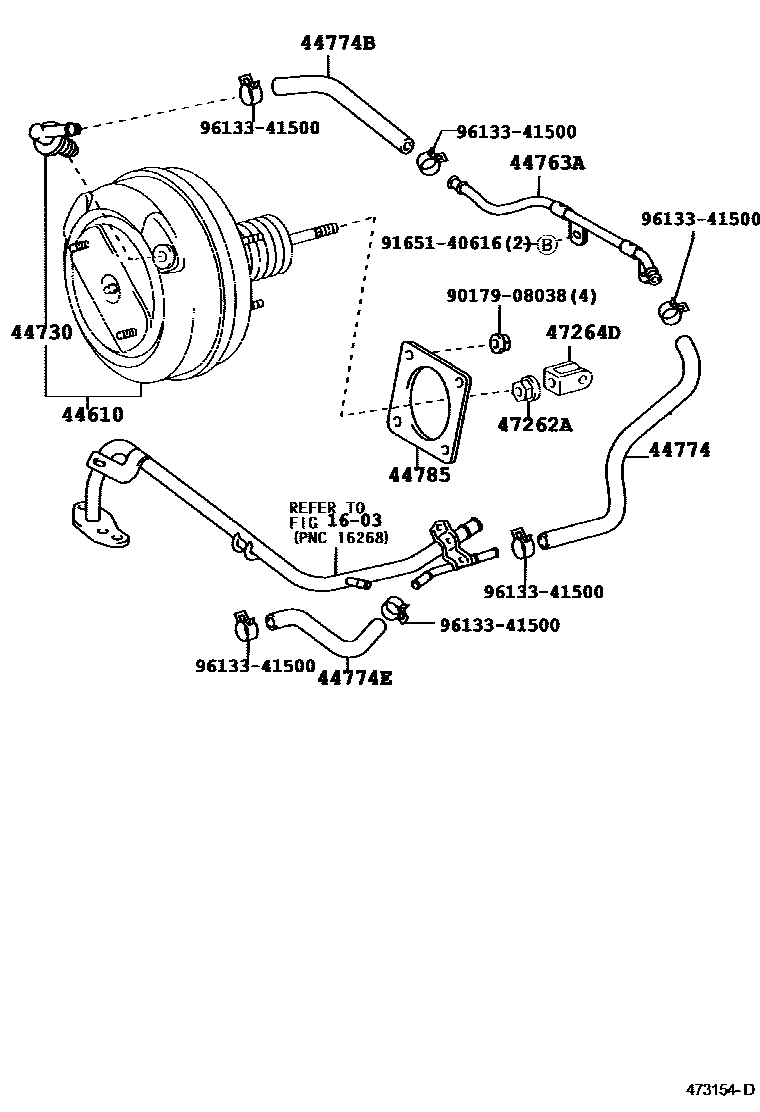

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473154D
制动助力器和真空管 — 473154D (200208 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-02220 · 44610-02240 · 44610-1E490 · 44610-1E620
44696One-way valve seal90480-24439
44730Vacuum check valve assembly (for brake)44730-02030 · 44730-12070
44730FVacuum hose connector (for manifold side)90404-51319
44763APipe No. 1 (hose to hose)44763-12340
44774Hoses (joints to connector tubes)44774-12420 · 44774-12430
44774BHoses (joints to connector tubes)44774-12510 · 95446-09180
44774EHoses (joints to connector tubes)44774-12470 · 44774-20310
44785brake booster pad44785-20020
47262AMaster cylinder push rod U-shaped clamp lock nut47262-02030
47264DBrake master cylinder push rod U-shaped clamp47264-02040 · 47264-12060 · 47264-63010
