Toyota COROLLA 动力转向配管 — Figure 4503

Toyota COROLLA EPC diagram 4503, 动力转向配管, with 2 images and 6 PNC and OE references.

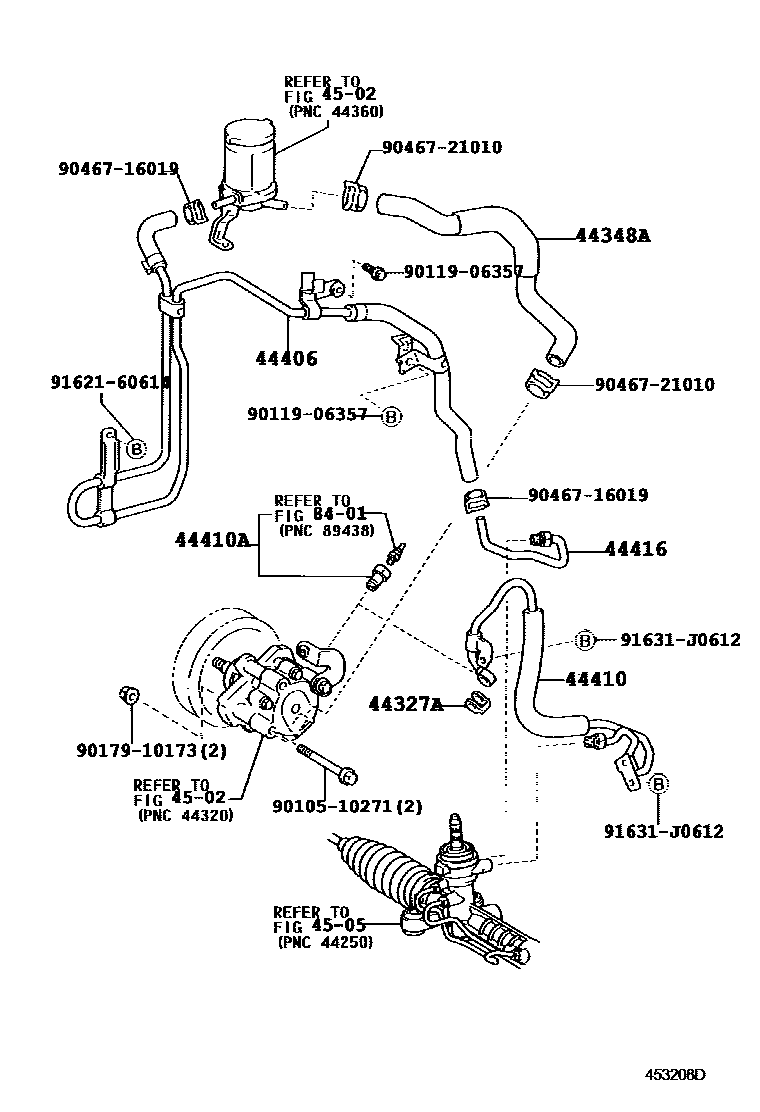

Toyota COROLLA 动力转向配管 EPC diagram — 453208D
动力转向配管 — 453208D (200208 – 999999)

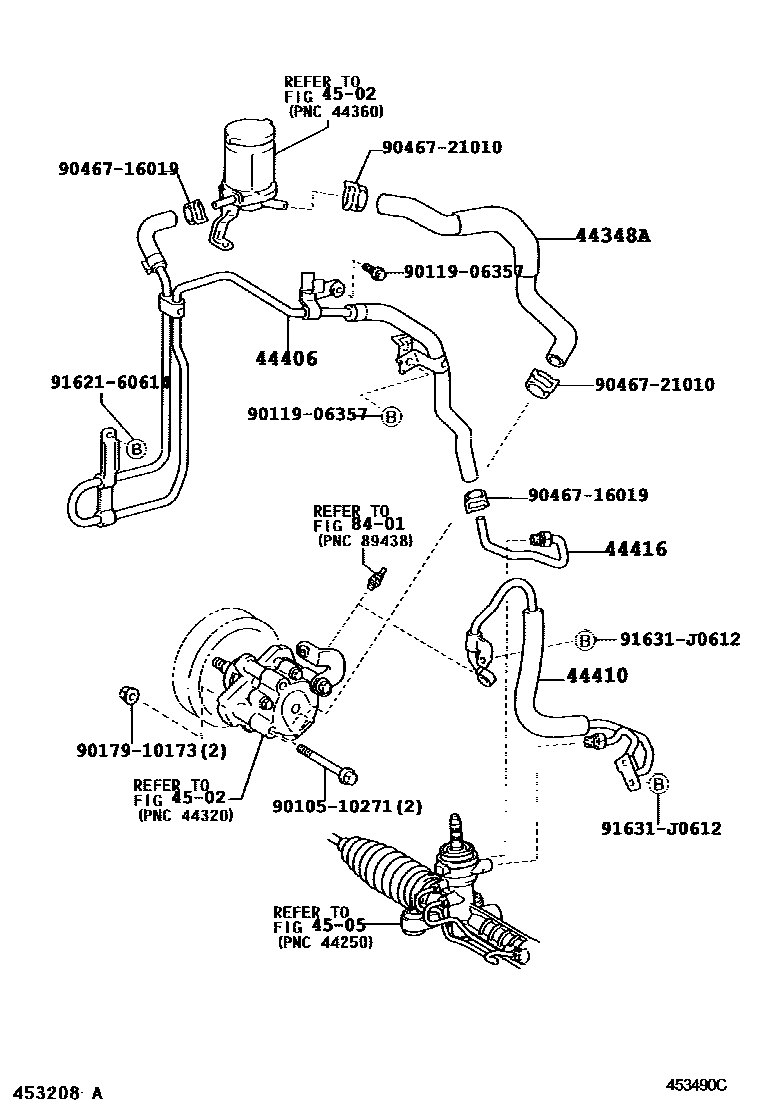

Toyota COROLLA 动力转向配管 EPC diagram — 453490C
动力转向配管 — 453490C (200210 – 999999)

PNC and OE references

PNCPart nameOE numbers
44327ANo. 1 pressure hole gasket44327-12010 · 44327-30030
44348ANo. 1 hose (tank to pump)44348-12091
44406Oil return pipe sub-assembly44406-02071 · 44406-13011
44410Pressure supply pipe assembly44410-02090 · 44410-13010
44410AConnector bolt (for pressure supply pipe)44338-33090
44416Oil return pipe (for steering gear outlet)44416-02040 · 44416-13010 · 44416-13011
