Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 2 images and 4 PNC and OE references.

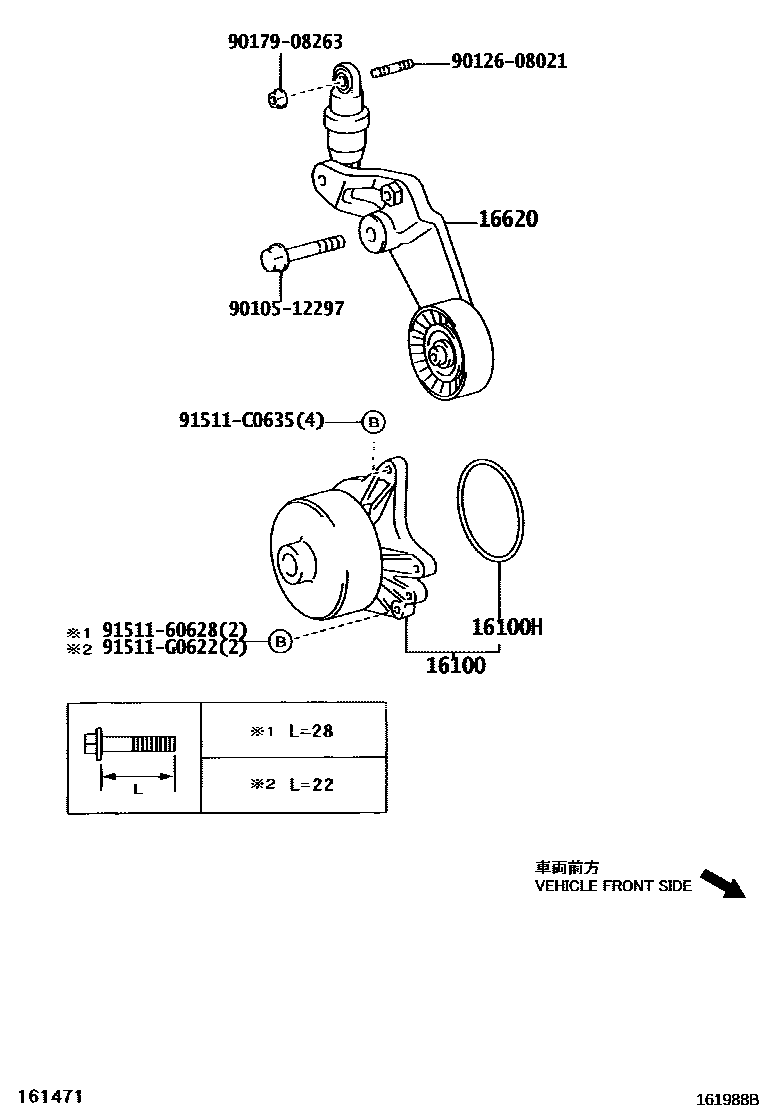

Toyota COROLLA Water Pump EPC diagram — 161988B
Water Pump — 161988B (200208 – 999999)

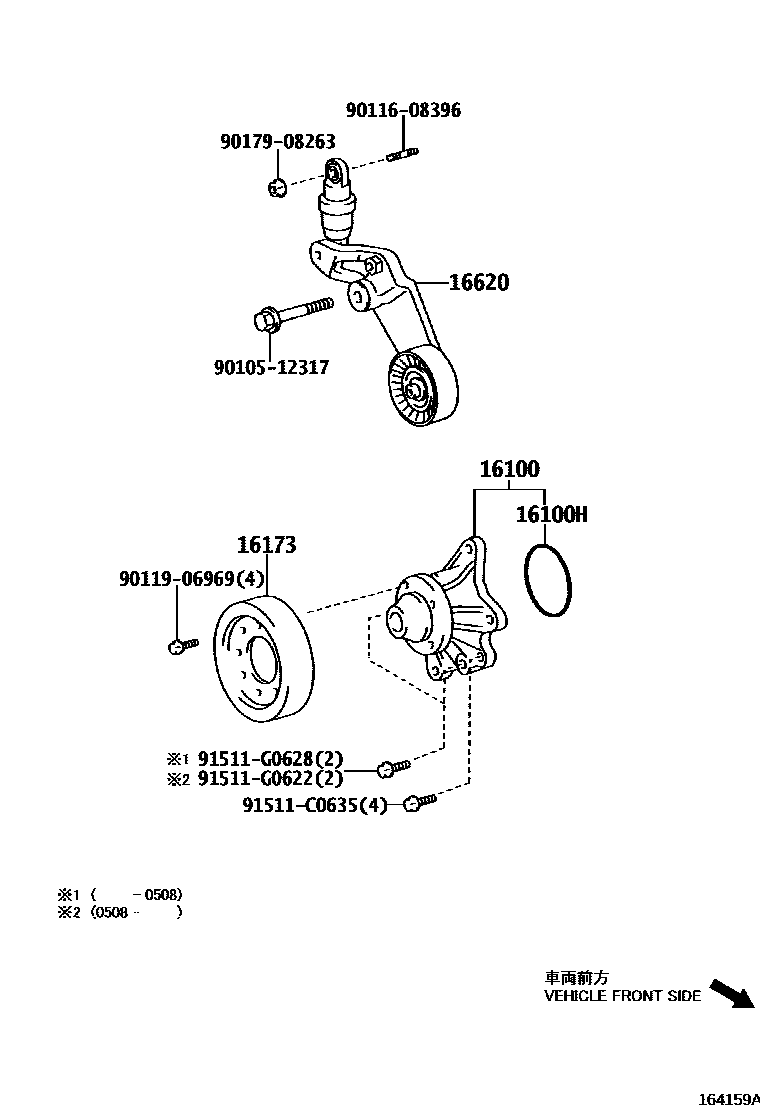

Toyota COROLLA Water Pump EPC diagram — 164159A
Water Pump — 164159A (200210 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-09130 · 16100-09310 · 16100-29145 · 16100-29146 · 16100-29175 · 16100-29415
16100HO-ring (for water pump)90301-69006 · 90301-69007
16173water pump pulley16173-88600
16620Poly V-belt tensioner assembly16620-0W093 · 16620-22012 · 16620-22031 · 16620-22032 · 16620-22033
