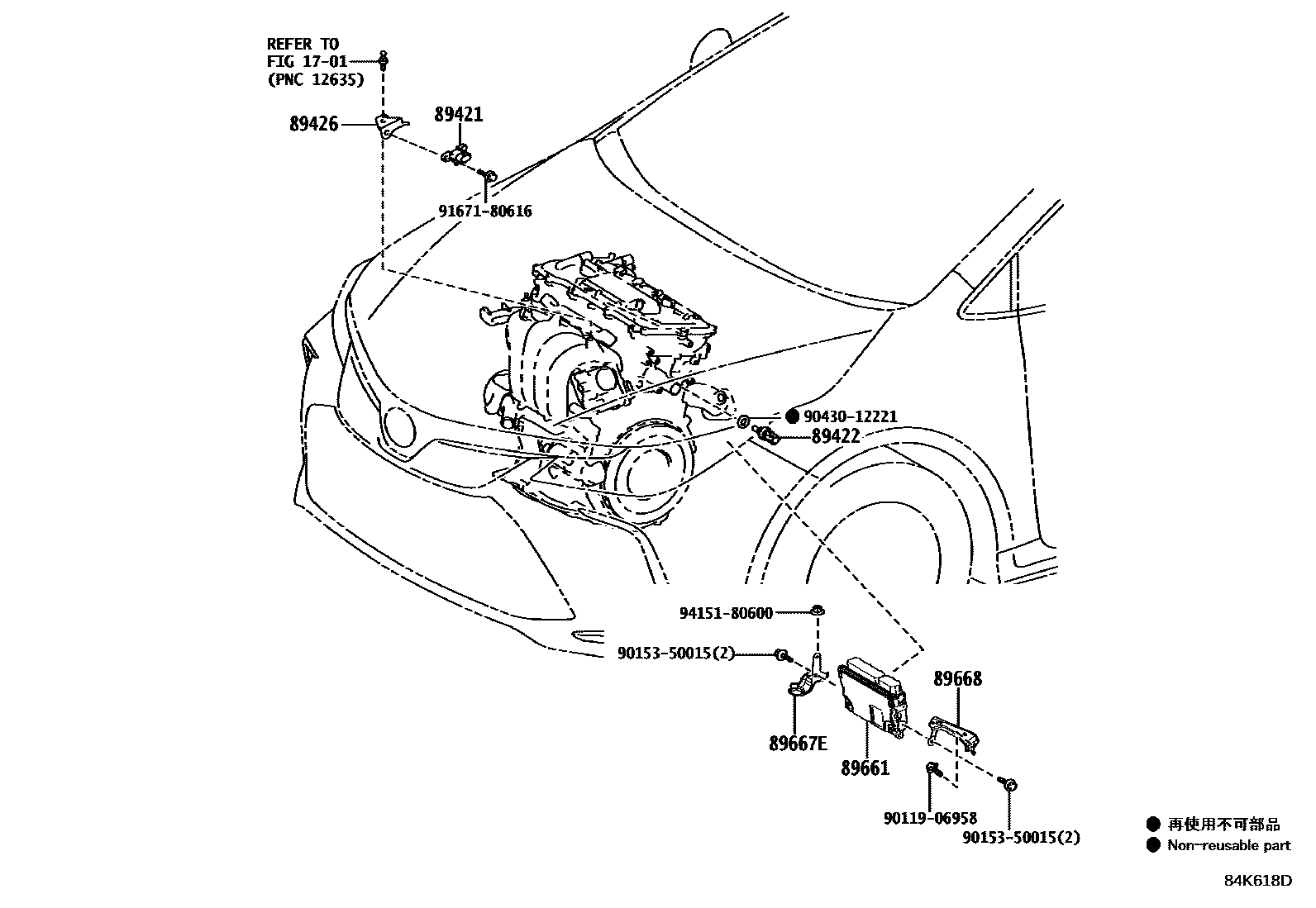

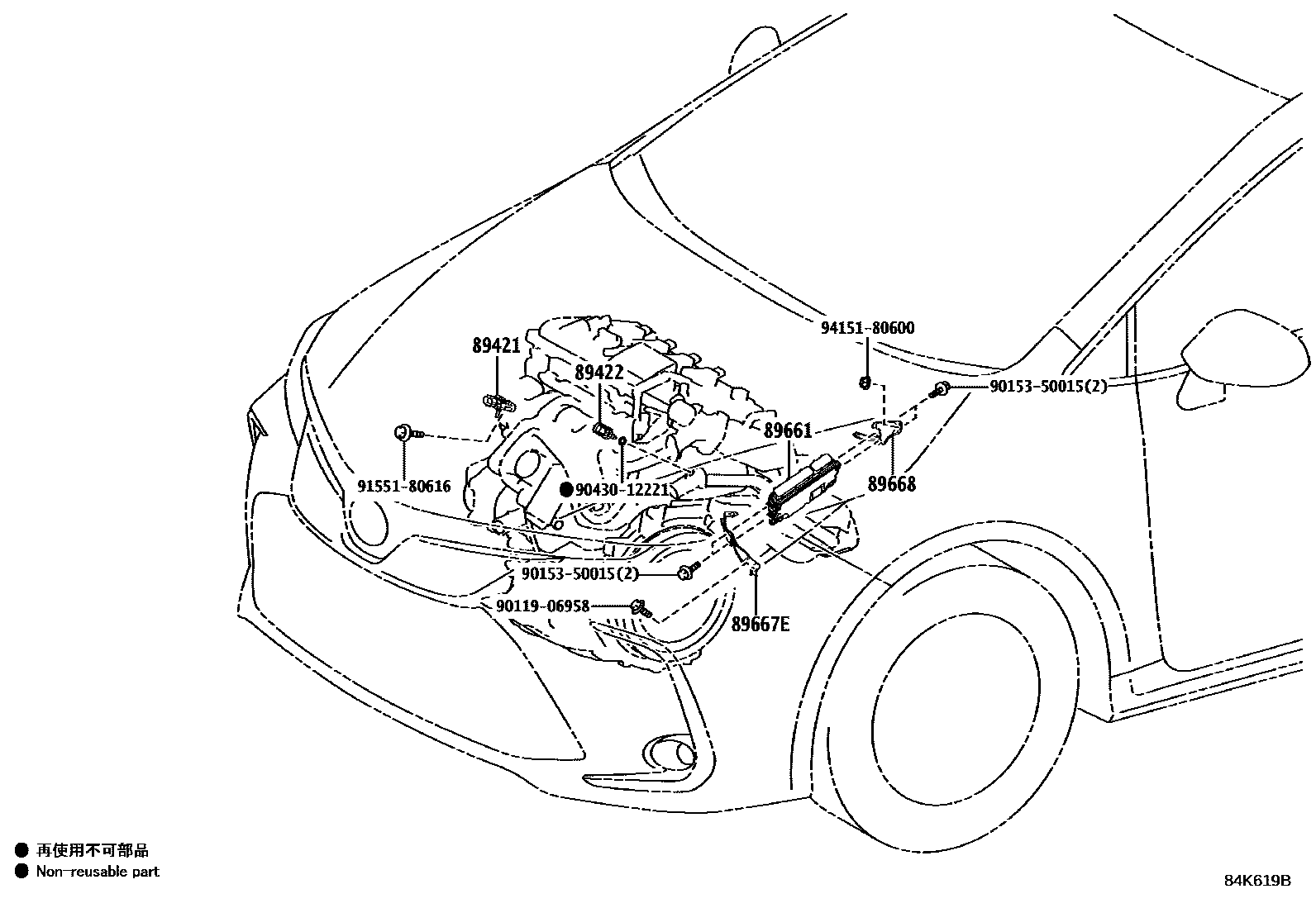

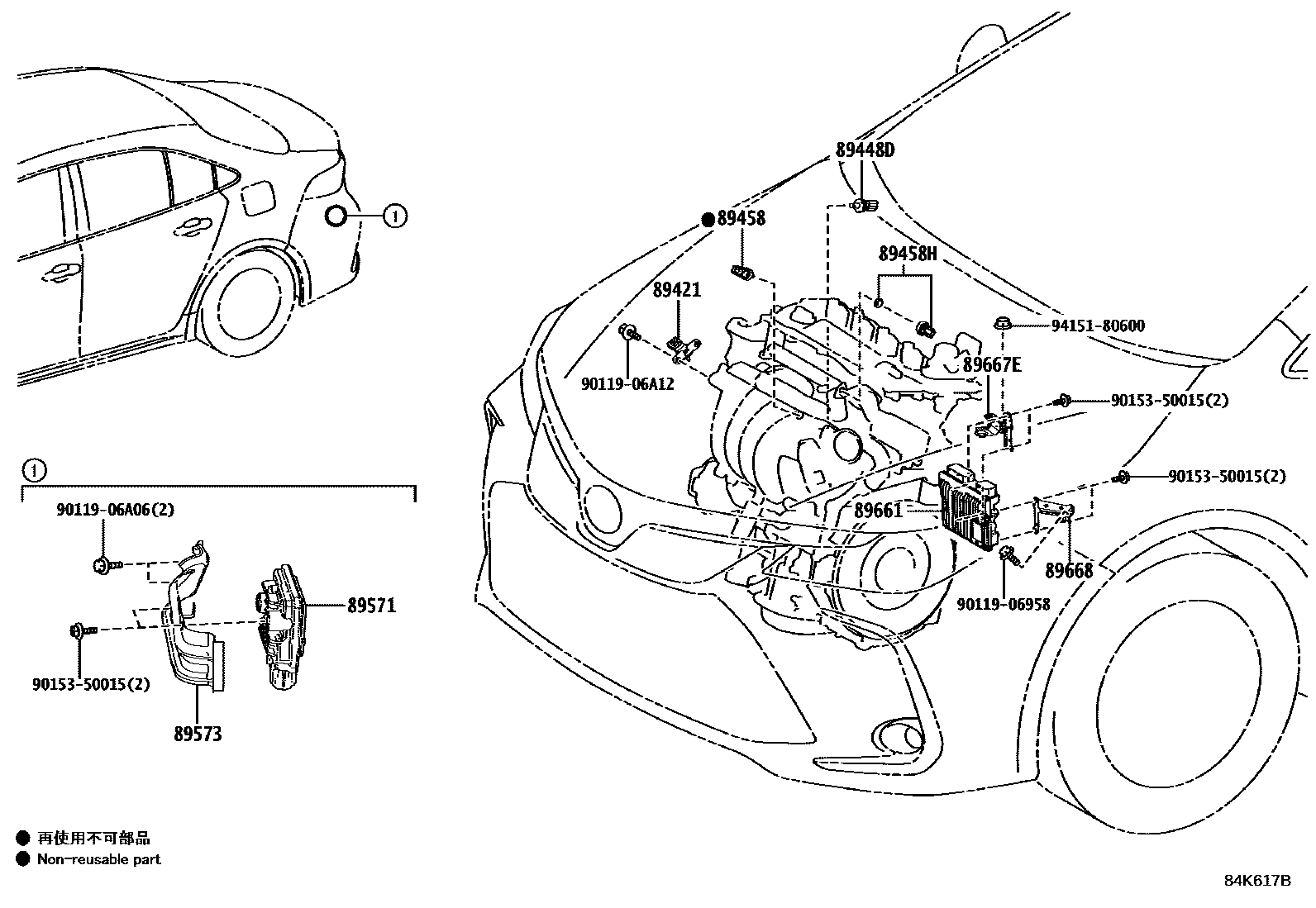

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-28080 |
| 89448D | Oil pressure and sensors | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | No. 2 fuel pressure sensor | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-12010 · 89571-33030 · 89571-42010 · 89571-48010 |
| 89573 | Fuel pump control ECU bracket | 89573-02050 · 89573-12120 |
| 89661 | Engine control ECU | 89661-0A410 · 89661-0A560 · 89661-0A570 · 89661-0ZY20 · 89666-02540 · 89666-02550 · 89666-02560 · 89666-02570 · 89666-02580 · 89666-02590 · 89666-02600 · 89666-02610 · 89666-02620 · 89666-02621 · 89666-02630 · 89666-02631 · 89666-02A60 · 89666-02A80 · 89666-02C60 · 89666-02F30 · 89666-02F40 · 89666-02F50 · 89666-02K30 · 89666-02K40 · 89666-02K50 · 89666-02K80 · 89666-02L20 · 89666-02L30 |
| 89667E | No. 1 engine control ECU bracket | 89667-02630 · 89667-12360 · 89667-12370 |
| 89668 | No. 2 engine control ECU bracket | 89668-02460 · 89668-12290 · 89668-47050 |
