Toyota COROLLA 线束和卡夹 — Figure 8202

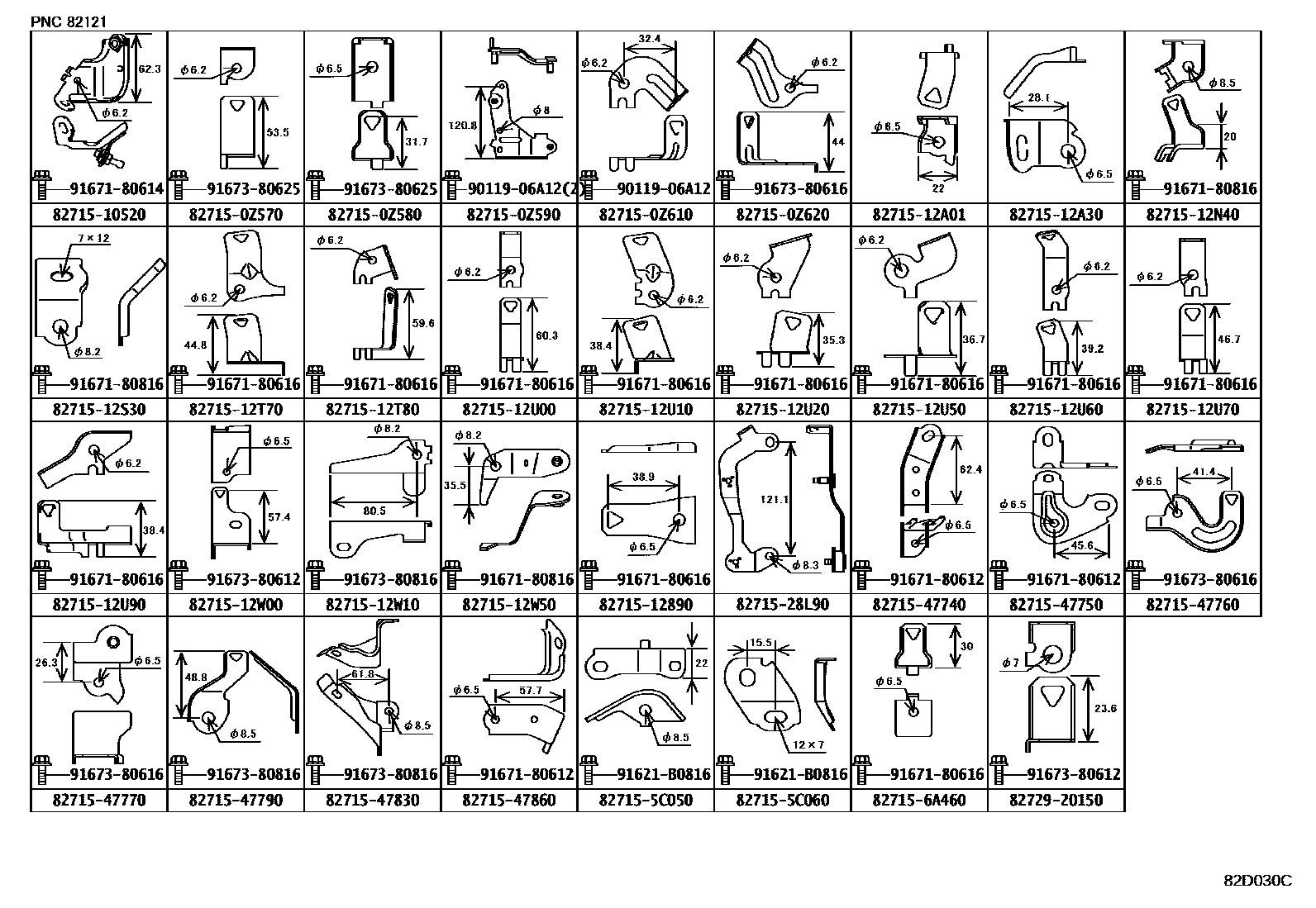

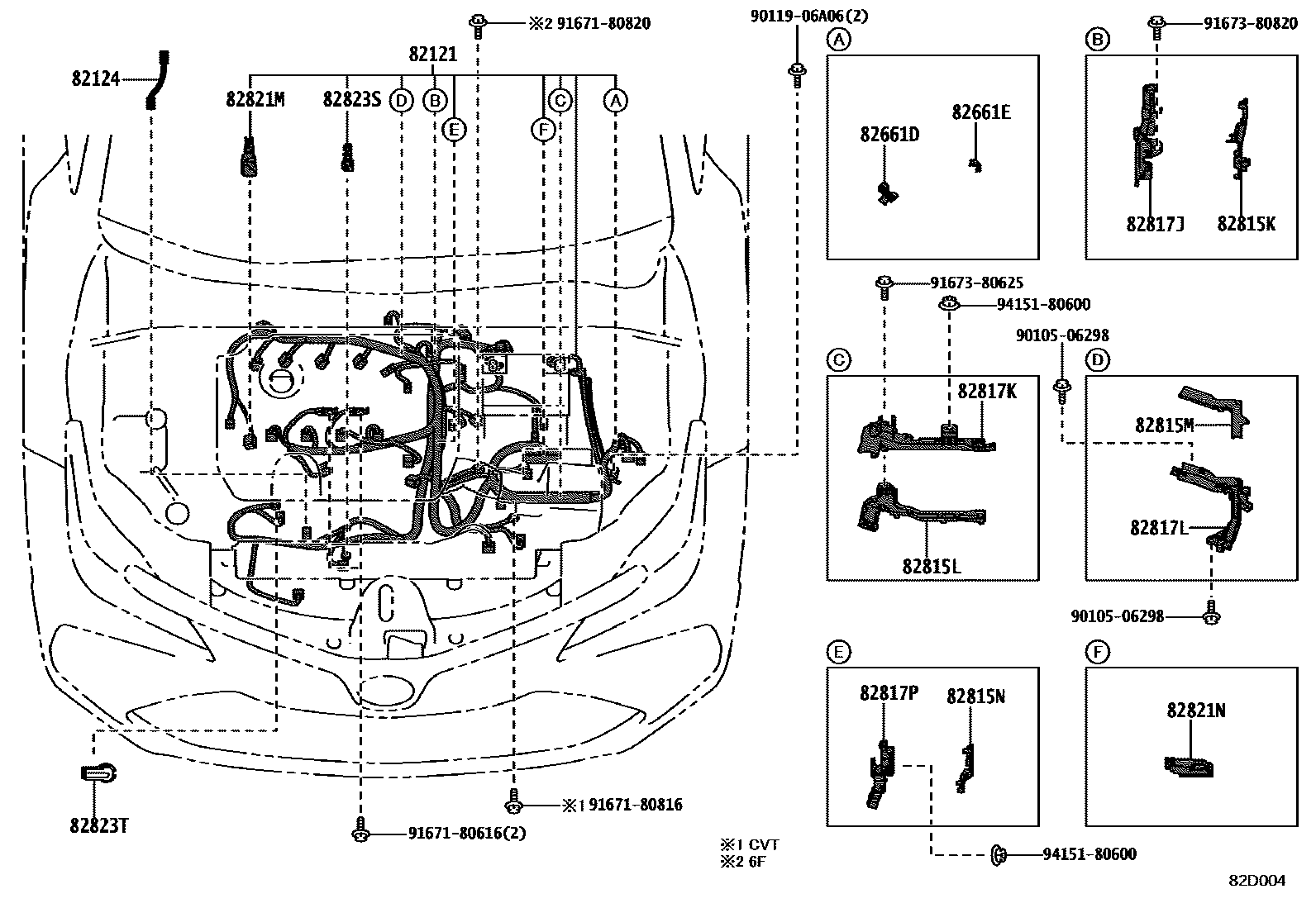

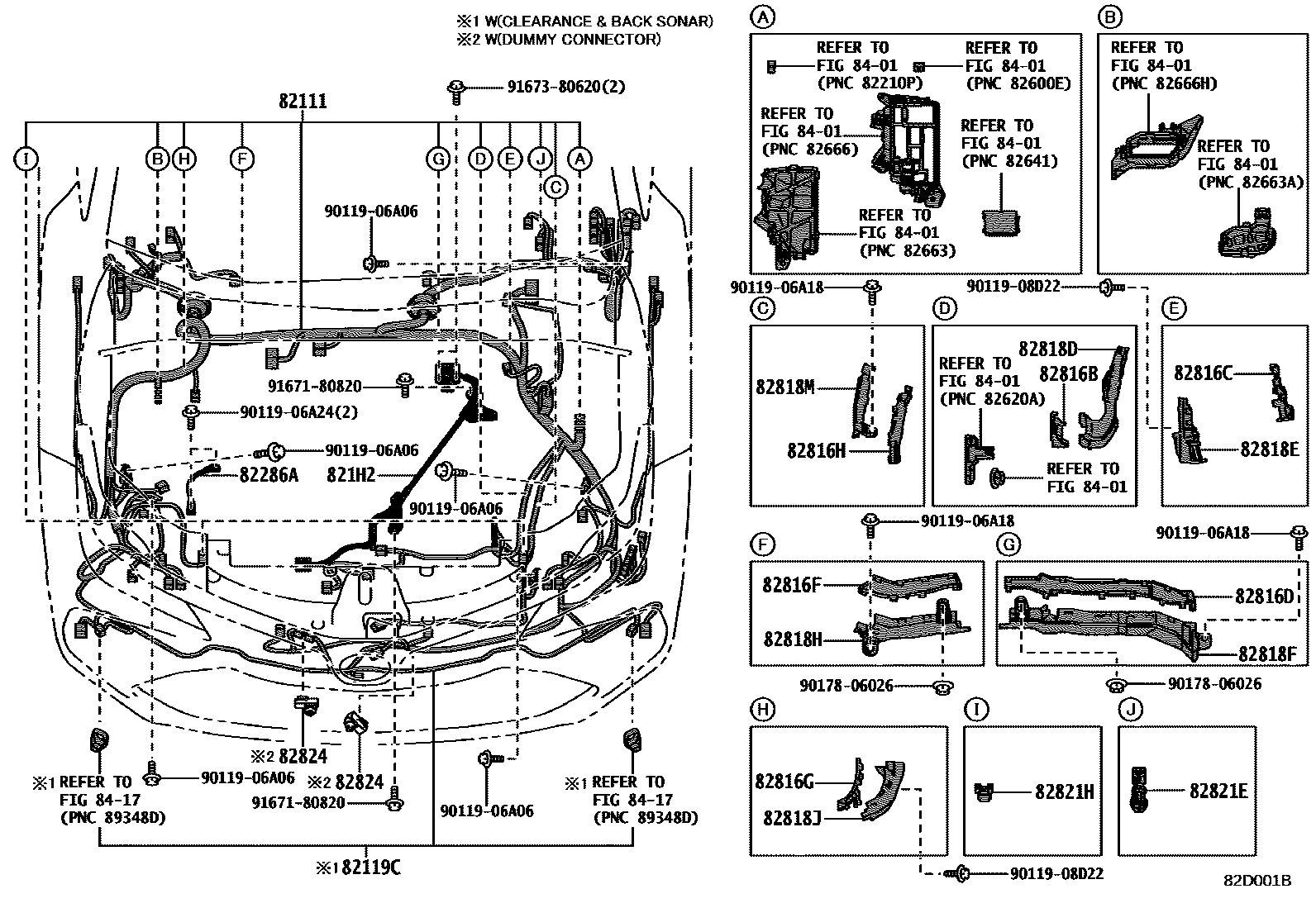

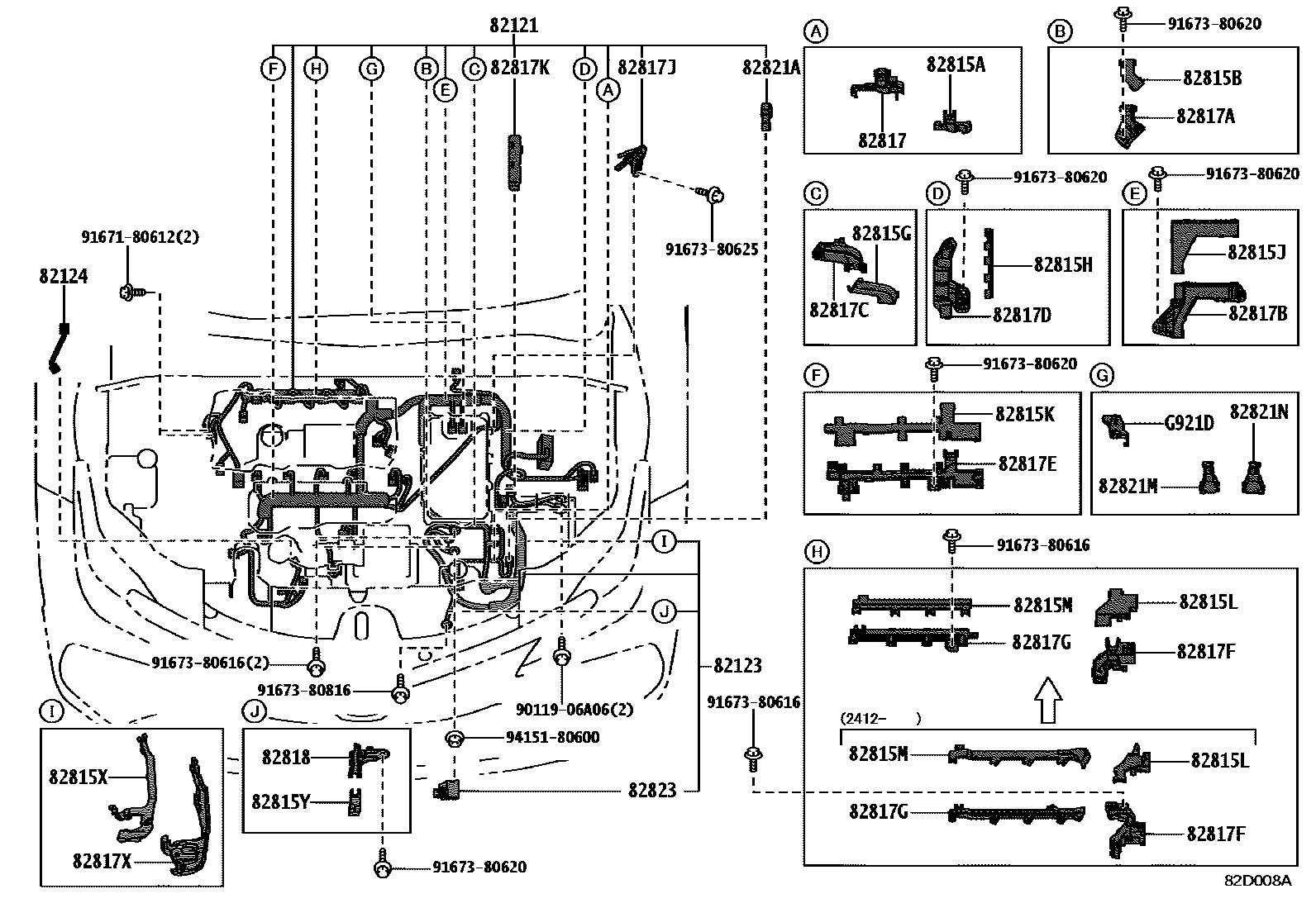

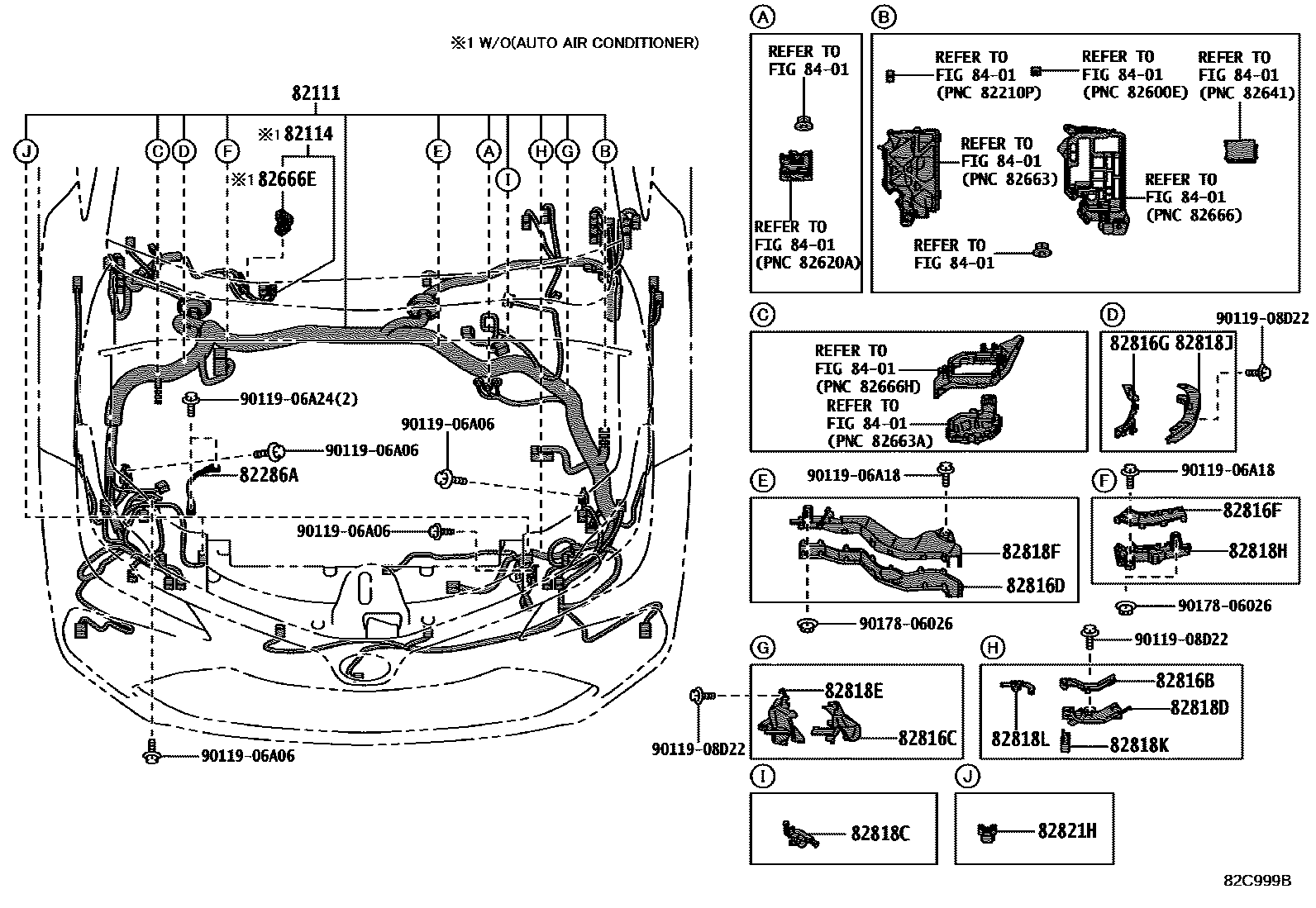

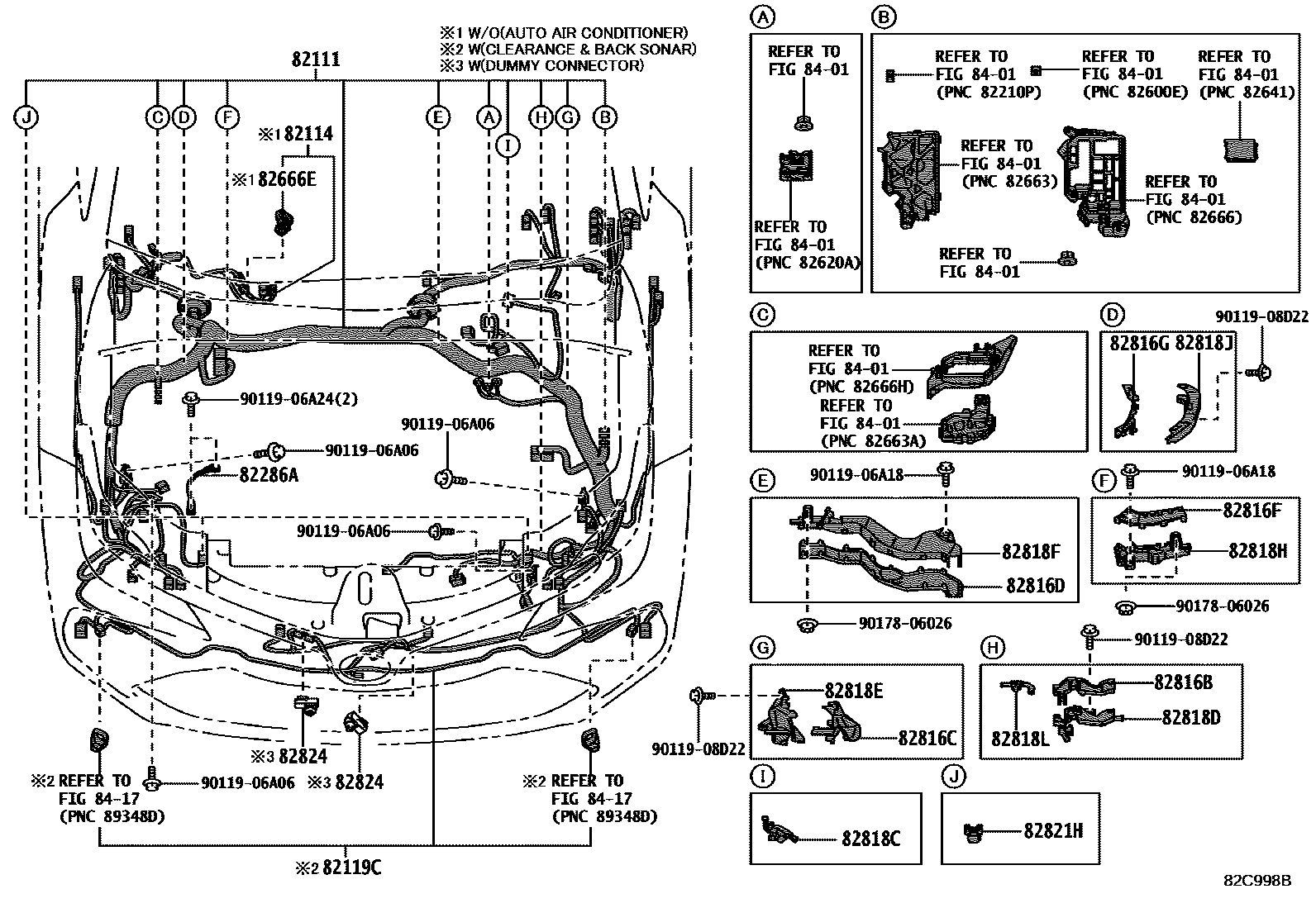

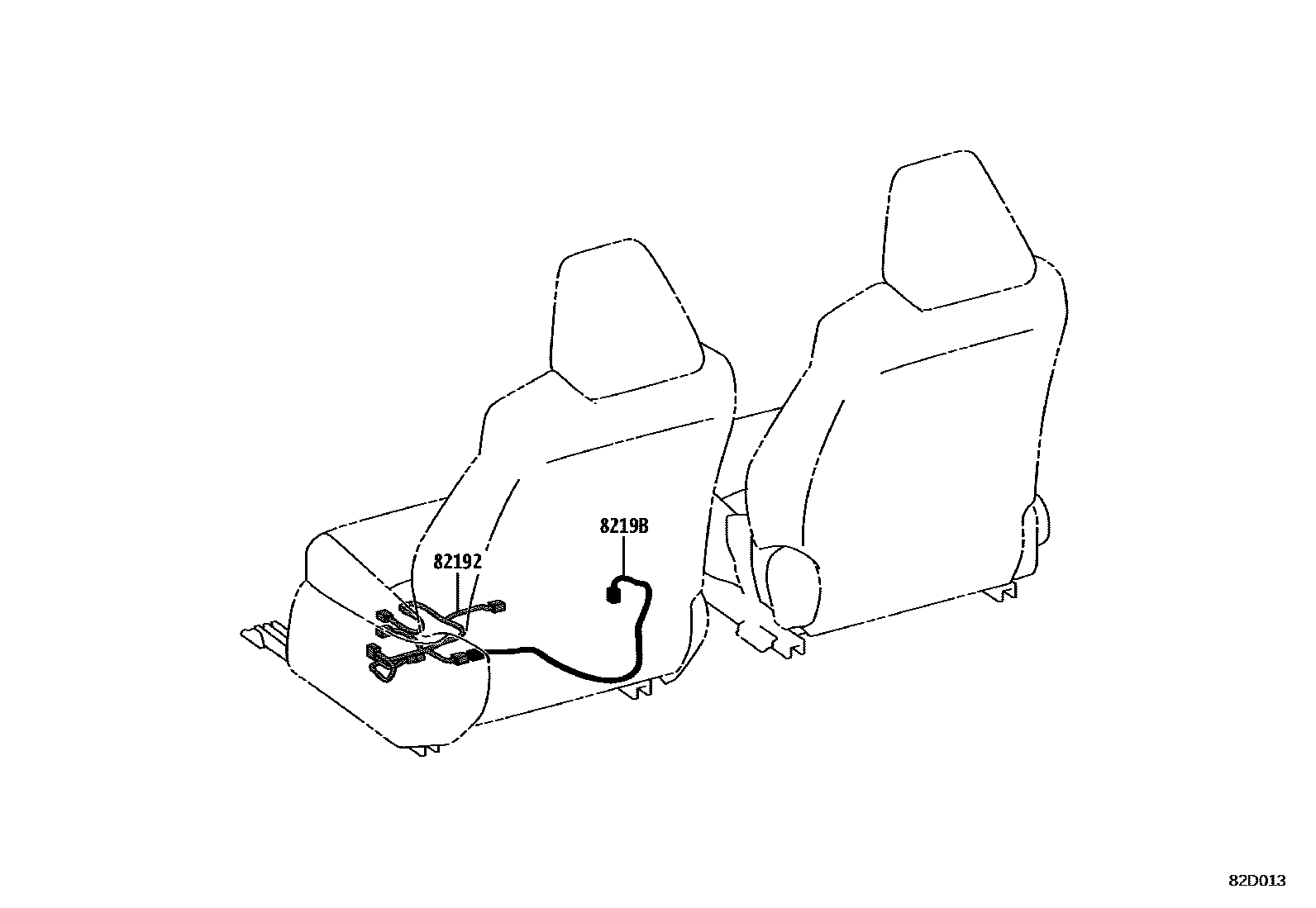

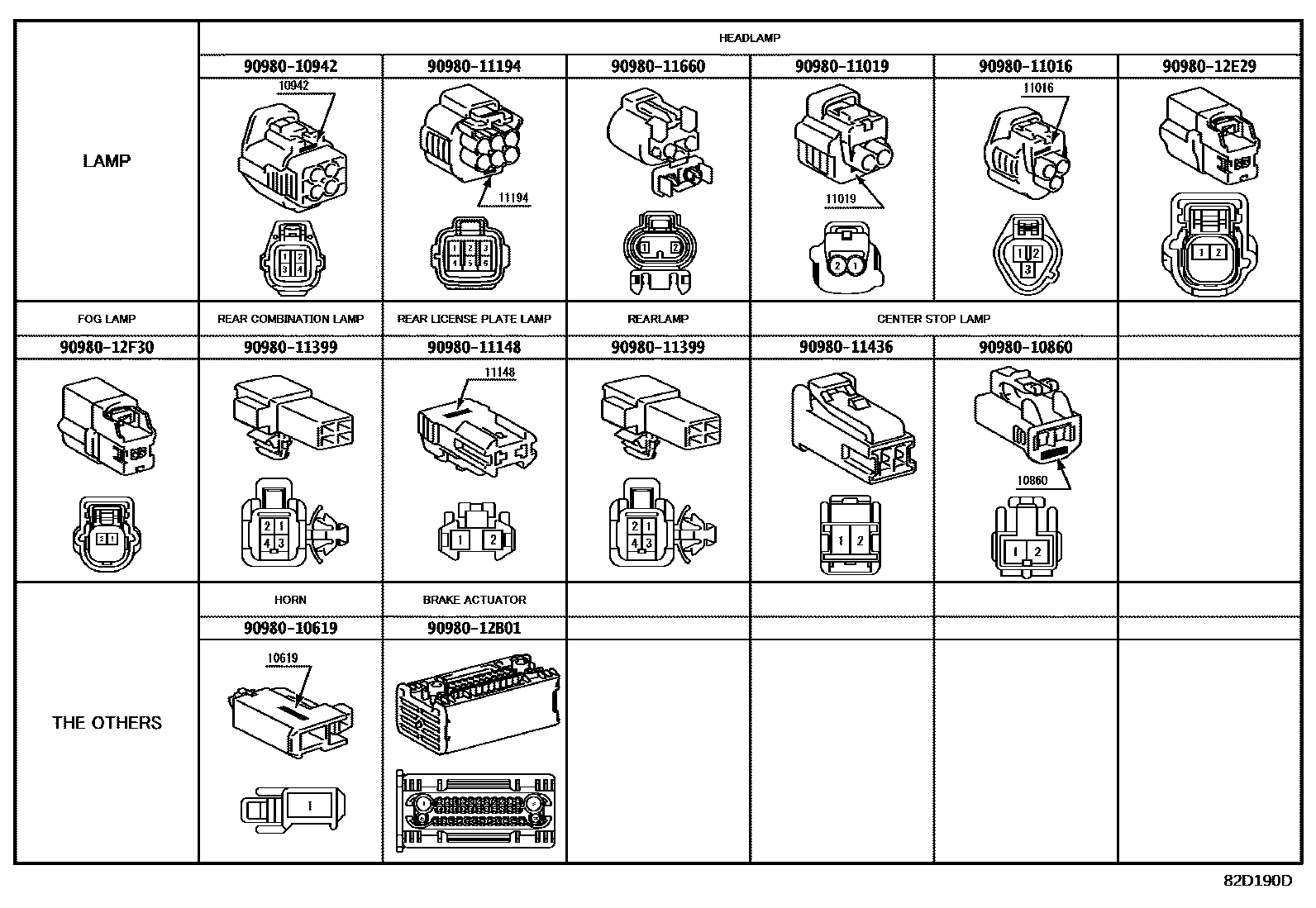

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 16 images and 101 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

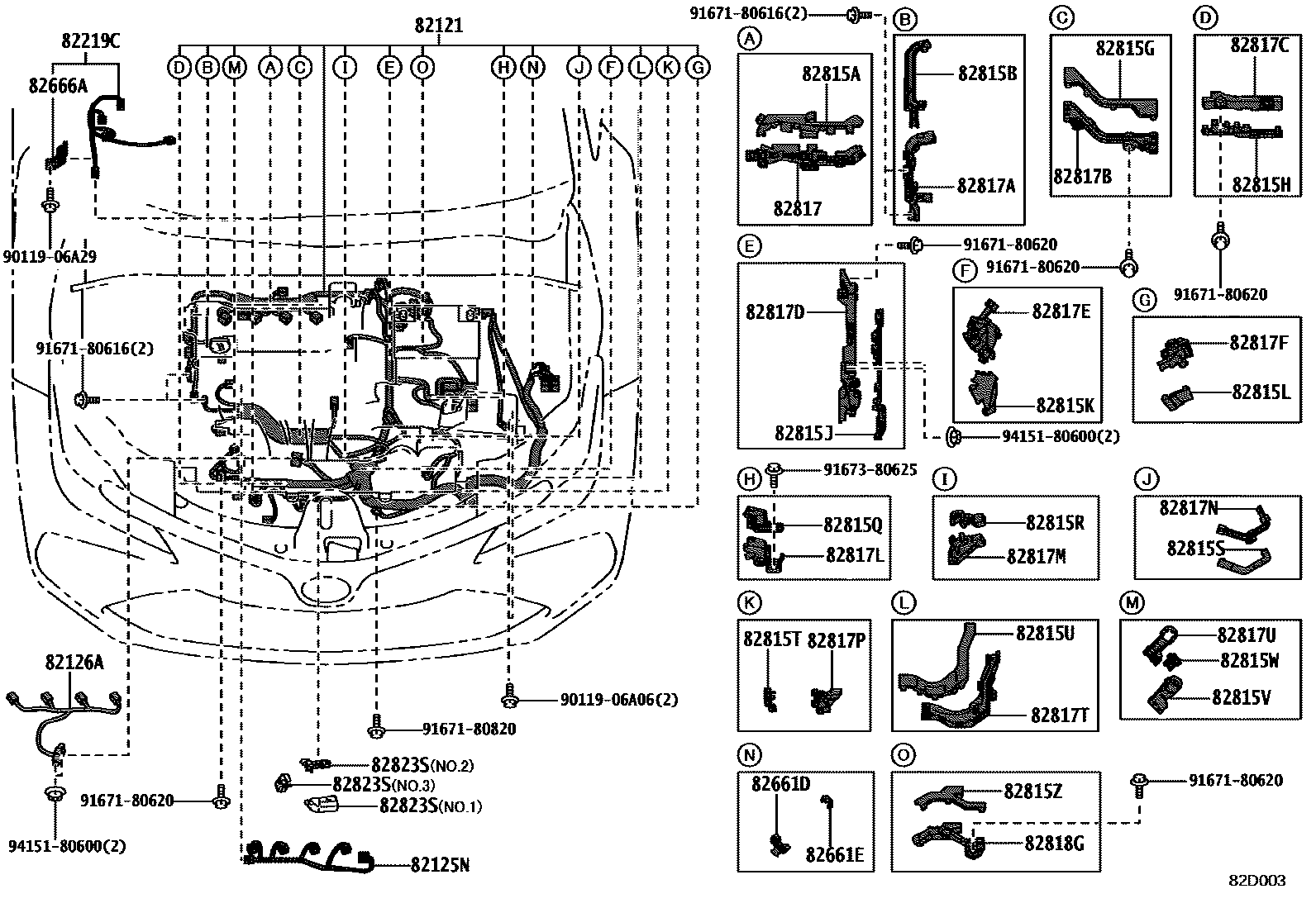

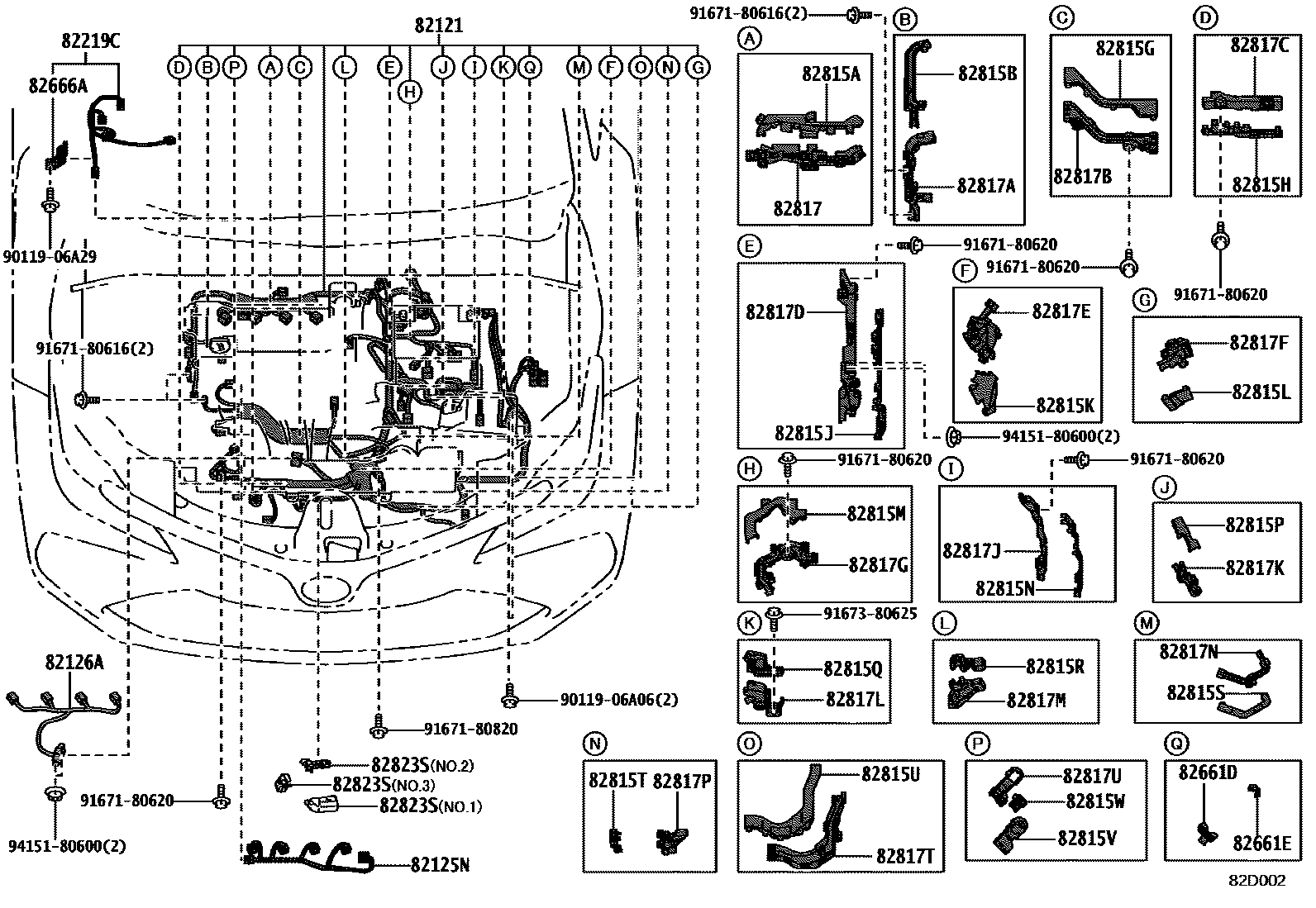

| 82111 | Engine room main wiring harness | 82111-F2310 · 82111-F2670 · 82111-F2N00 · 82111-F2N10 · 82111-FE010 · 82111-FE020 · 82111-FE050 · 82111-FE060 · 82111-FE070 · 82111-FE080 · 82111-FE090 · 82111-FE100 · 82111-FER40 · 82111-FER50 · 82111-FER60 · 82111-FER70 · 82111-FER80 · 82111-FER90 · 82111-FES00 · 82111-FES10 · 82111-FES20 · 82111-FES30 · 82111-FES40 · 82111-FES50 · 82115-F2120 · 82115-F2121 · 82115-F2140 · 82115-F2141 · 82115-F2150 · 82115-F2151 · 82115-F2170 · 82115-F2171 · 82115-F2210 · 82115-F2211 · 82115-F2220 · 82115-F2221 · 82115-F2240 · 82115-F2241 · 82115-F2260 · 82115-F2261 · 82115-F2270 · 82115-F2271 · 82115-F2J90 · 82115-F2J91 · 82115-F2K00 · 82115-F2K01 · 82115-F2K10 · 82115-F2K11 · 82115-F2K20 · 82115-F2K21 · 82115-F2K30 · 82115-F2K31 · 82115-F2V00 · 82115-F2V10 · 82115-F2V20 · 82115-F2V30 · 82115-F2V41 · 82115-F2V50 · 82115-F2V60 · 82115-F2V70 · 82115-F2Y30 · 82115-F2Y60 · 82115-F2Y70 · 82115-F2Y80 · 82115-F2Y90 · 82115-F2Z00 · 82115-F2Z10 · 82115-F2Z20 · 82115-F2Z30 · 82115-F2Z40 · 82115-F2Z50 · 82115-F2Z60 · 82115-F2Z70 · 82115-F2Z80 · 82115-F2Z90 · 82116-0ZW40 · 82116-0ZX31 · 82116-0ZZ21 |
| 82114 | Engine room wiring harness No. 4 | 82114-02090 |
| 82119C | Engine room wiring harness No. 5 | 82119-02100 · 82119-02290 |
| 82121 | Engine wiring harness | 82121-0ZR20 · 82121-0ZR30 · 82121-0ZR31 · 82121-0ZR32 · 82121-0ZR40 · 82121-0ZR41 · 82121-0ZR42 · 82121-0ZR50 · 82121-0ZR60 · 82121-0ZR70 · 82121-0ZR80 · 82121-0ZR81 · 82121-0ZR82 · 82121-0ZX60 · 82121-0ZY10 · 82121-0ZZ30 · 82121-0ZZ40 · 82121-0ZZ50 · 82121-0ZZ60 |
| 82123 | Engine No. 3 wiring harness | 82123-10170 |
| 82124 | Engine No. 4 wiring harness | 82124-12160 |
| 82125N | Engine No. 5 wiring harness | 82125-02500 |
| 82126A | No. 6 engine wiring harness | 82126-02070 |

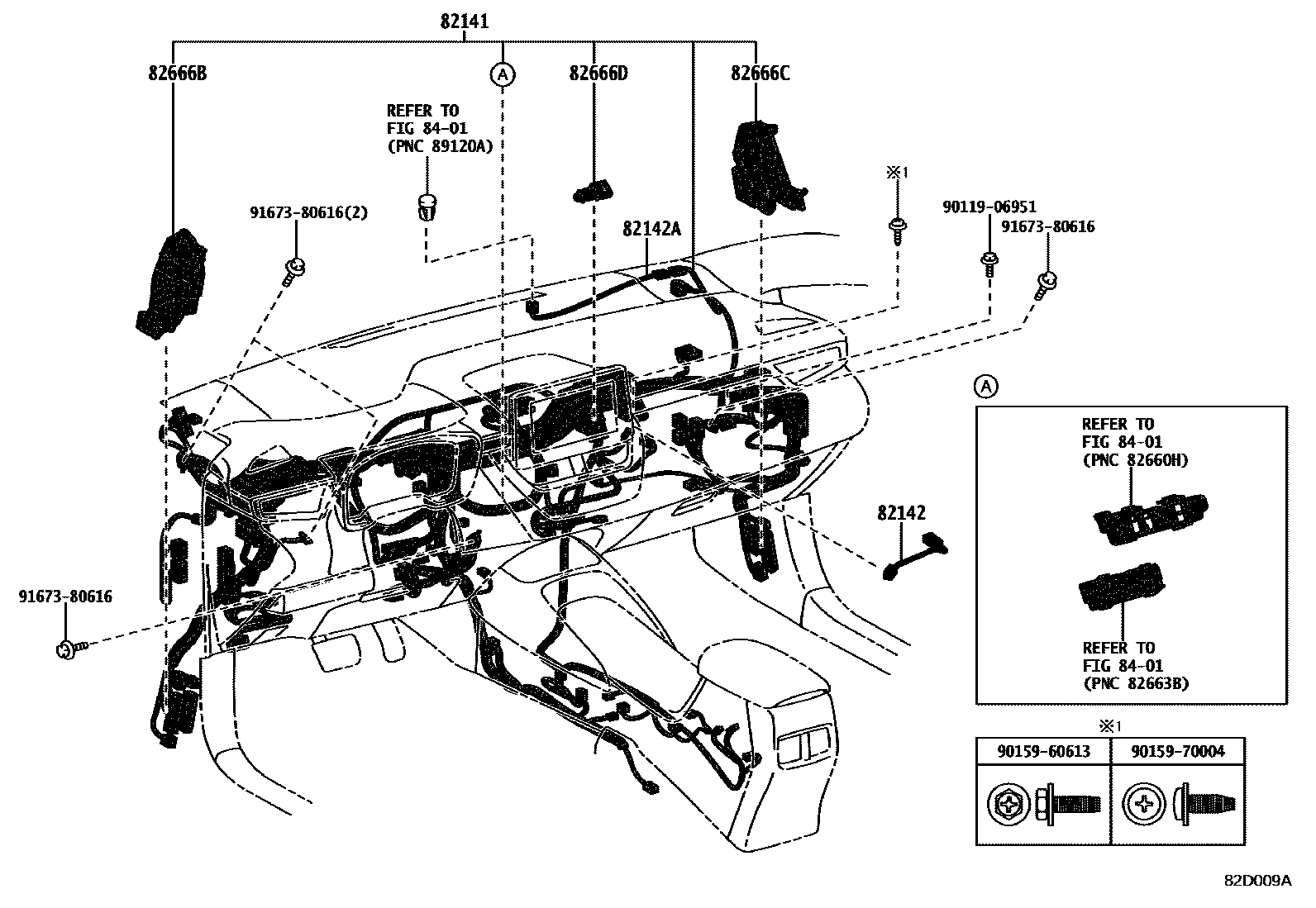

| 82141 | Dashboard wiring harness | 82138-0ZR10 · 82138-0ZR11 · 82138-0ZR12 · 82141-FE230 · 82141-FE250 · 82141-FE260 · 82141-FE520 · 82141-FE530 · 82141-FE540 · 82141-FE550 · 82141-FE560 · 82141-FE570 · 82141-FE581 · 82141-FE590 · 82141-FE610 · 82141-FE620 · 82141-FE630 · 82141-FE640 · 82141-FE651 · 82141-FE660 · 82141-FE670 · 82141-FE680 · 82141-FEA10 · 82141-FEA20 · 82141-FEA30 · 82141-FEA40 · 82141-FEA50 · 82141-FEA60 · 82141-FEA70 · 82145-F2120 · 82145-F2121 · 82145-F2122 · 82145-F2130 · 82145-F2131 · 82145-F2132 · 82145-F2140 · 82145-F2141 · 82145-F2142 · 82145-F2160 · 82145-F2161 · 82145-F2162 · 82145-F2170 · 82145-F2171 · 82145-F2172 · 82145-F2190 · 82145-F2191 · 82145-F2192 · 82145-F2210 · 82145-F2211 · 82145-F2212 · 82145-F2D71 · 82145-F2J60 · 82145-F2J61 · 82145-F2J62 · 82145-F2J80 · 82145-F2J81 · 82145-F2J82 · 82145-F2J90 · 82145-F2J91 · 82145-F2J92 · 82145-F2K00 · 82145-F2K01 · 82145-F2K02 · 82145-F2V50 · 82145-F2V60 · 82145-FE791 · 82145-FE801 · 82145-FEE50 · 82145-FEE60 · 82145-FEE70 · 82145-FEE80 · 82145-FEE90 · 82145-FEF00 · 82145-FEF10 · 82145-FEF20 · 82146-0Z270 · 82146-0Z271 · 82146-0Z272 · 82146-0Z280 · 82146-0Z281 · 82146-0Z282 |
| 82142 | Instrument panel wiring harness No. 2 | 82140-02620 |
| 82142A | Instrument panel wiring harness No. 2 | 82142-02K60 |

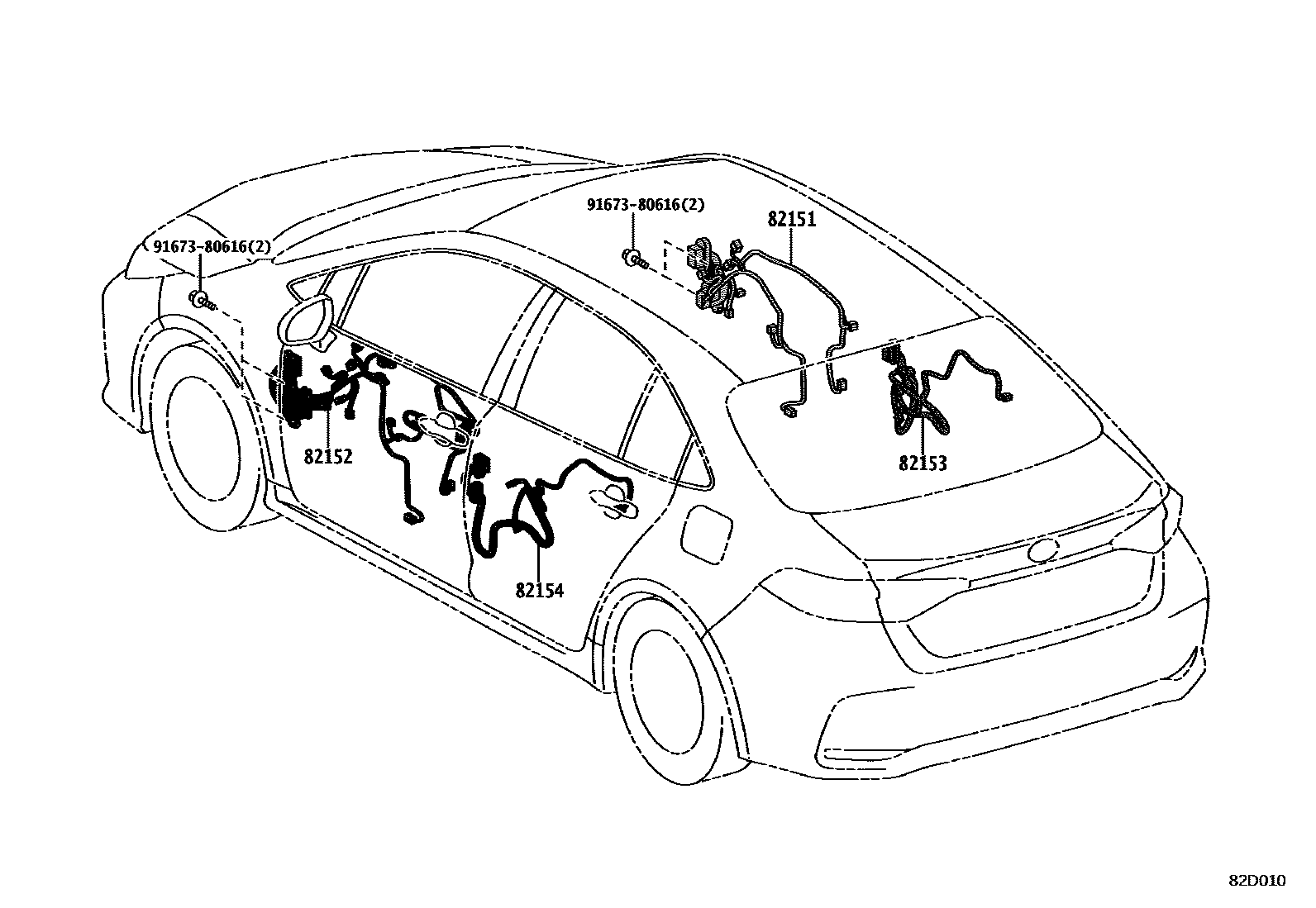

| 82151 | Right front door wiring harness | 82151-0ZT80 · 82151-0ZT81 · 82151-0ZT90 · 82151-0ZT91 · 82197-02480 · 82197-02481 · 82197-02K20 · 82197-02N10 · 82197-02N20 |
| 82152 | Left front door wiring harness | 82152-0ZT30 · 82152-0ZT40 · 82152-0ZT50 · 82198-02F20 · 82198-02K00 · 82198-02K10 |
| 82153 | Rear door wiring harness No. 1 | 82153-02J20 · 82153-02J21 |
| 82154 | Rear door wiring harness No. 2 | 82154-02F20 · 82154-02F21 |
| 82161 | floor wiring harness | 82161-F2S70 · 82161-F2S71 · 82161-F2S72 · 82161-F2S80 · 82161-F2S81 · 82161-F2S82 · 82161-F2S90 · 82161-F2S91 · 82161-F2S92 · 82161-F2T20 · 82161-F2T21 · 82161-F2T22 · 82161-F2Y41 · 82161-F2Y60 · 82161-FE371 · 82161-FE381 · 82161-FE390 · 82161-FE400 · 82161-FE690 · 82161-FEP70 · 82161-FEP80 · 82161-FEP91 · 82161-FEQ00 · 82161-FEQ10 · 82161-FEQ21 · 82161-FEQ30 · 82161-FEQ40 · 82161-FET11 · 82161-FET20 · 82161-FET30 · 82161-FET40 · 82161-FET50 · 82161-FET60 · 82161-FET70 · 82161-FET80 · 82161-FET90 · 82161-FEU01 · 82199-02K90 · 82199-0Z120 · 82199-0Z121 · 82199-0Z122 · 82199-0Z130 · 82199-0Z131 · 82199-0Z132 · 82199-0ZS80 · 82199-0ZS81 · 82199-0ZS82 · 82199-0ZT00 · 82199-0ZT01 · 82199-0ZT02 · 82199-0ZT80 · 82199-0ZT81 · 82199-0ZT82 · 82199-0ZT90 · 82199-0ZT91 · 82199-0ZT92 · 82199-0ZU00 · 82199-0ZU01 · 82199-0ZU02 · 82199-F2J10 · 82199-F2J21 · 82199-F2J30 · 82199-F2J40 · 82199-F2J50 · 82199-F2J61 · 82199-F2J70 · 82199-F2J80 · 82199-F2K50 · 82199-F2K60 · 82199-F2K70 · 82199-F2K80 · 82199-F2K90 · 82199-F2L00 · 82199-F2L10 · 82199-F2L20 · 82199-F2L30 · 82199-F2L40 · 82199-F2L50 · 82199-F2L60 · 82199-F2L70 · 82199-F2L80 · 82199-F2L90 · 82199-F2M00 · 82199-F2M10 |
| 82169A | No. 6 floor wiring harness | 82169-02140 · 82169-02150 |

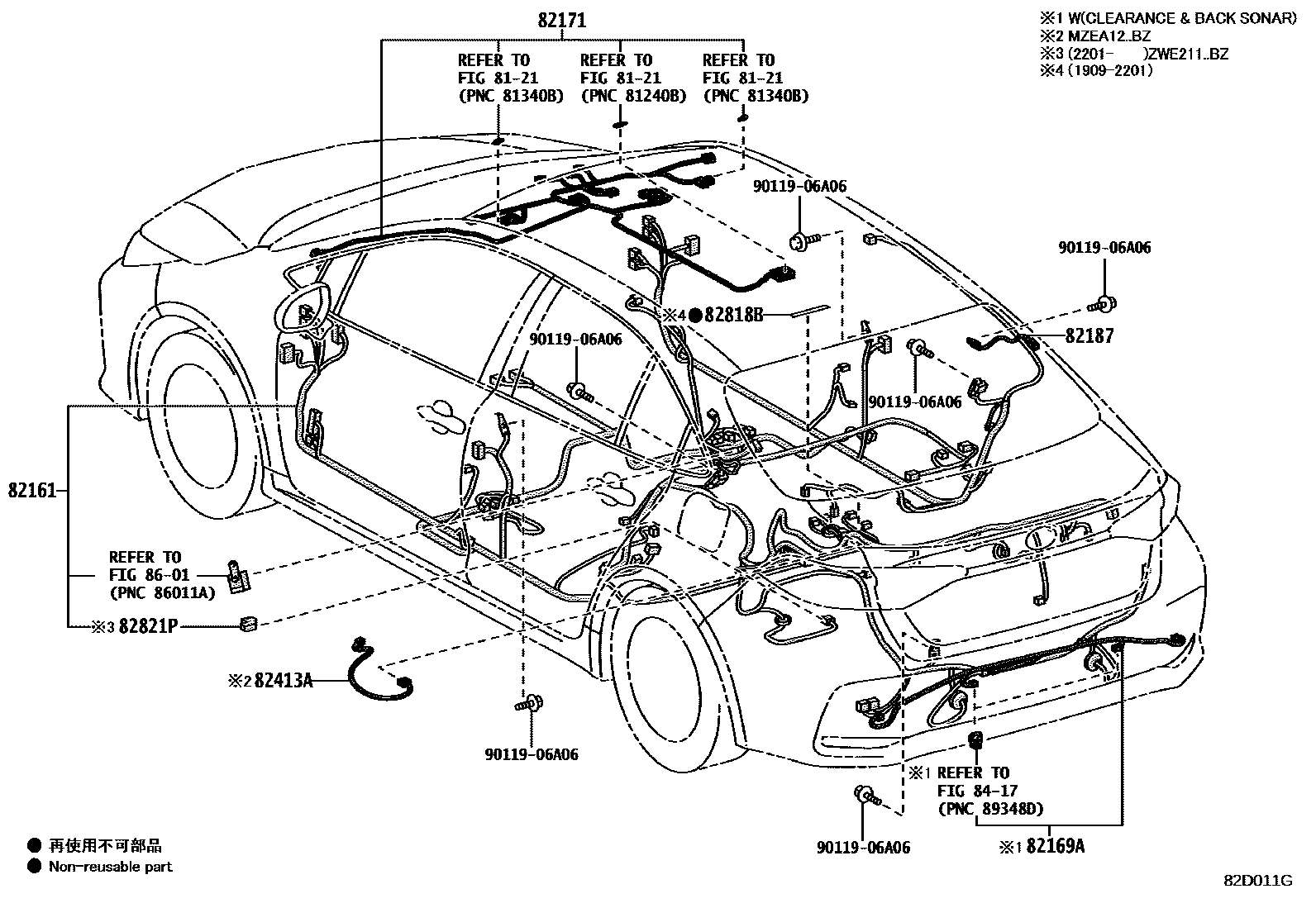

| 82171 | Roof No. 1 wiring harness | 82171-0ZG60 · 82171-0ZG70 · 82171-F2390 · 82171-F2400 · 82171-F2410 · 82171-F2420 · 82171-F2430 · 82171-F2440 · 82171-F2450 · 82171-F2460 · 82171-F2470 · 82171-F2480 · 82171-F2670 · 82171-F2680 · 82171-F2690 · 82171-F2700 · 82171-F2720 · 82171-F2730 · 82171-F2740 · 82171-F2760 · 82171-F2780 · 82171-F2790 · 82171-F2840 · 82171-F2B00 · 82171-F2B10 · 82171-F2K10 · 82171-F2K20 · 82171-F2Y70 · 82171-F2Y80 · 82171-F2Y90 · 82171-F2Z00 · 82171-F2Z10 · 82171-F2Z20 · 82171-F2Z30 · 82171-F2Z40 · 82171-F2Z50 · 82171-F2Z60 · 82171-F2Z70 · 82171-F2Z80 · 82171-F2Z90 · 82171-FE010 · 82171-FE020 · 82171-FE030 · 82171-FE040 · 82171-FE050 · 82171-FE060 · 82171-FE070 · 82171-FE080 · 82171-FE090 · 82171-FE100 |
| 82187 | Rear window wiring harness No. 2 | 82187-02360 |
| 82192 | Front left seat wiring harness | 82192-02520 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-02240 |

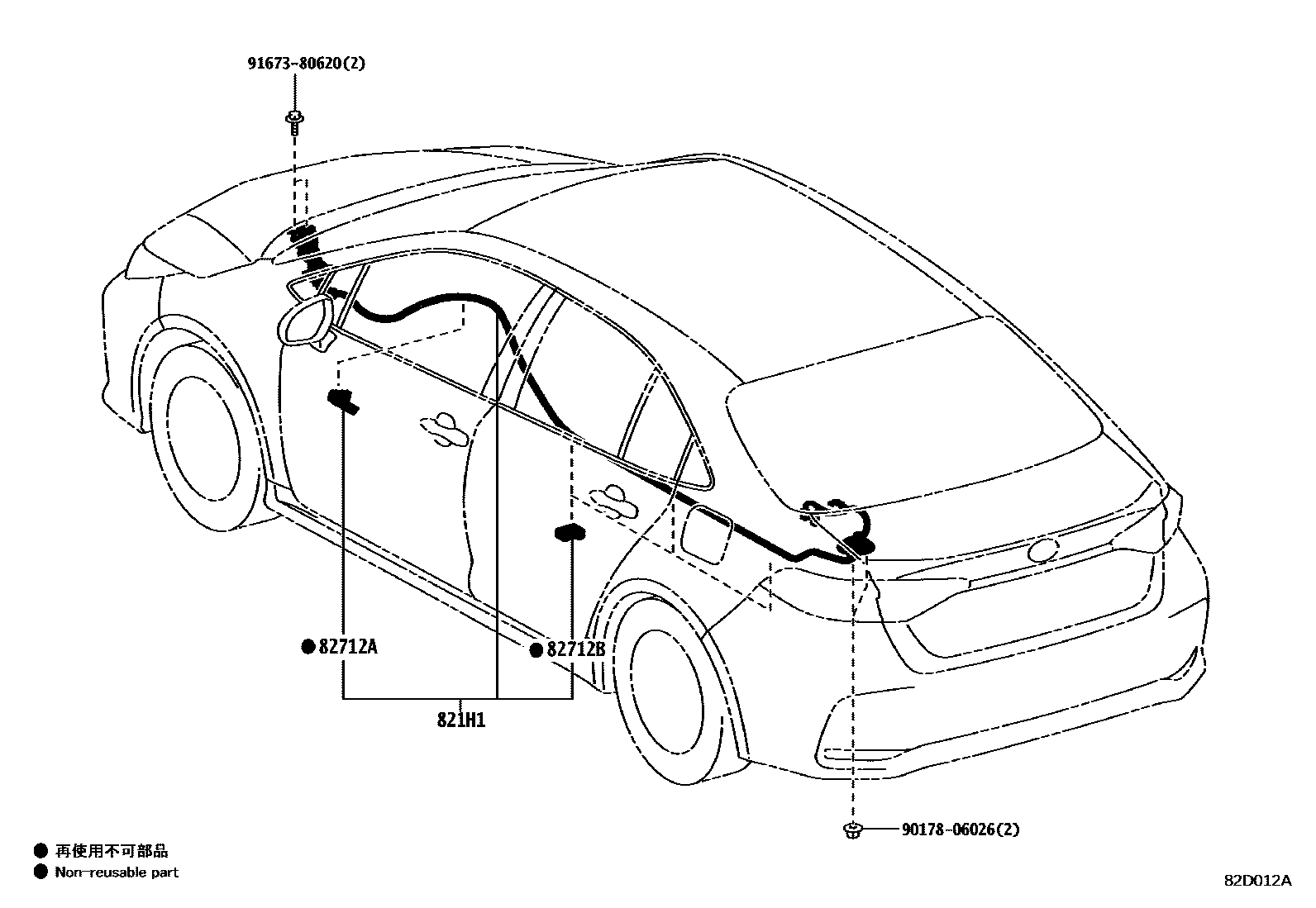

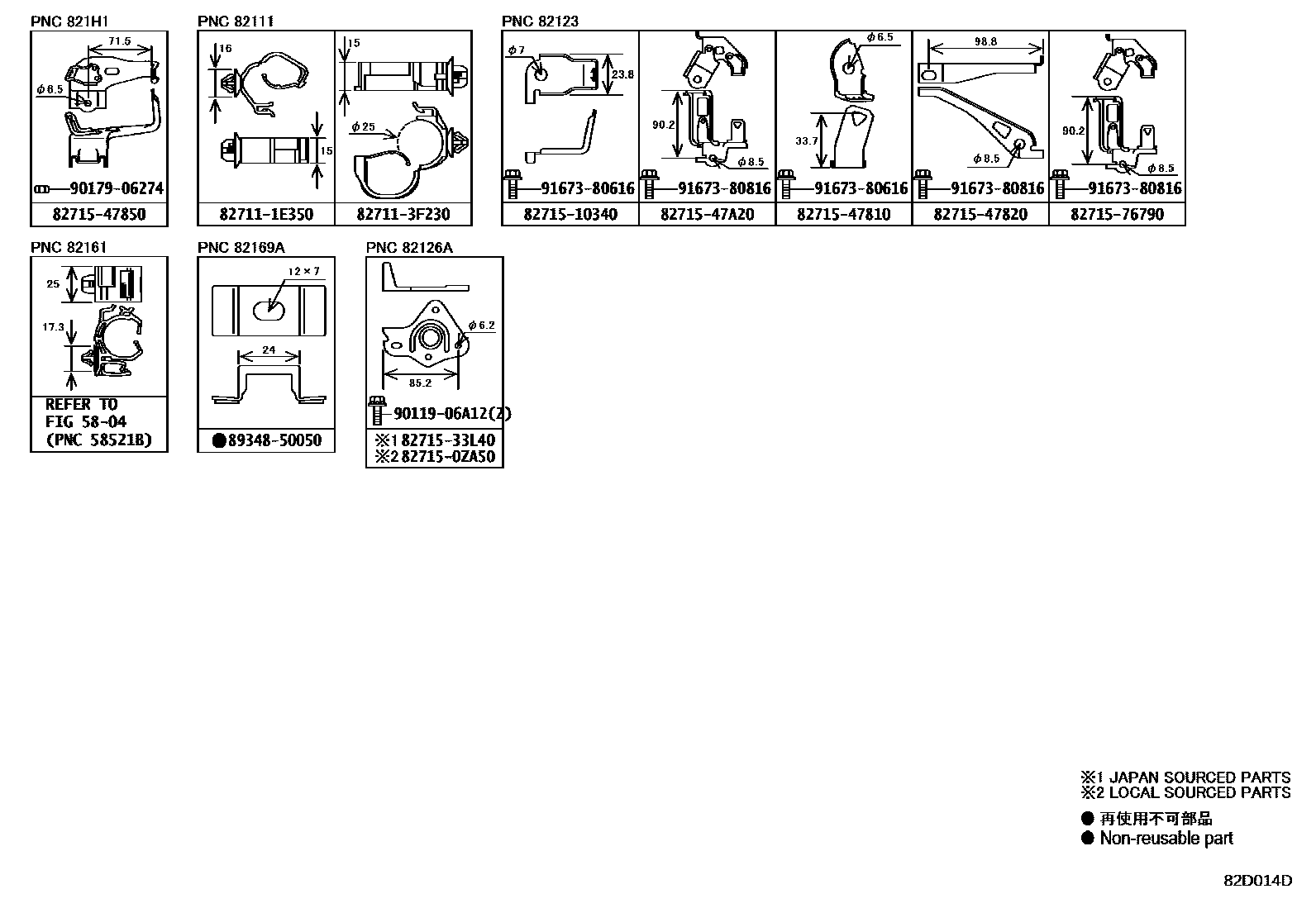

| 821H1 | Underfloor wiring harness | 821H1-12020 |
| 821H2 | HV air conditioner wiring harness | 821H2-47010 |
| 82219C | sensor harness | 82219-02070 · 82219-02110 · 82219-76020 |
| 82286A | Line 2 | 82286-02160 · 82286-02170 |
| 82413A | fuel tank wiring harness | 82413-02020 · 82413-0A020 |
| 82661D | No. 1 relay box side cover | 82661-12340 |
| 82661E | No. 2 relay box side cover | 82661-12350 |
| 82666A | Connector holder No. 2 | 82666-12490 |
| 82666B | No. 3 connector holder | 82666-12670 |
| 82666C | No. 4 connector holder | 82666-12680 |
| 82666D | No. 5 connector holder | 82666-26180 |
| 82666E | No. 6 connector holder | 82666-42020 |
| 82712A | Wire harness bracket | 82712-47440 |
| 82712B | Wire harness bracket | 82712-47530 |
| 82815A | Wiring harness protector cover | 82815-12D60 · 82815-12M00 |
| 82815B | Wiring harness protector cover | 82815-12B00 · 82815-12M10 |
| 82815G | No. 5 wire harness protector cover | 82815-12D80 · 82815-47D80 |
| 82815H | No. 6 wire harness protector cover | 82815-12E00 · 82815-47E00 |
| 82815J | No. 7 wire harness protector cover | 82815-12790 · 82815-12E10 · 82815-47E10 |
| 82815K | No. 8 wire harness protector cover | 82815-02L80 · 82815-12E20 · 82815-12K50 · 82815-47E20 |
| 82815L | No. 9 wire harness protector cover | 82815-12E30 · 82815-12K60 · 82815-47E30 · 82815-V1430 |
| 82815M | No. 10 wire harness protector cover | 82815-02K00 · 82815-12E40 · 82815-47E40 · 82815-V1600 |
| 82815N | No. 11 wire harness protector cover | 82815-06100 · 82815-12E50 · 82815-12K70 |
| 82815P | No. 12 wire harness protector cover | 82815-12E60 |
| 82815Q | No. 13 wire harness protector cover | 82815-12800 · 82815-12E70 |
| 82815R | No. 14 wire harness protector cover | 82815-12E80 |
| 82815S | No. 15 wire harness protector cover | 82815-12E90 |
| 82815T | No. 16 wire harness protector cover | 82815-12F60 |
| 82815U | No. 17 wire harness protector cover | 82815-12F70 |
| 82815V | No. 1 wire harness protector cover | 82815-33J10 |
| 82815W | No. 2 wire harness protector cover | 82815-33L00 |
| 82815X | No. 3 wire harness protector cover | 82815-47E50 |
| 82815Y | No. 4 wire harness protector cover | 82815-10080 |
| 82815Z | No. 18 wire harness protector cover | 82815-12F20 |
| 82816B | No. 1 wire harness protector cover | 82815-12D10 · 82815-12L40 · 82815-47C20 |
| 82816C | No. 2 wire harness protector cover | 82815-12L30 · 82815-47C80 |
| 82816D | No. 3 wire harness protector cover | 82815-12L20 · 82815-12L50 |
| 82816F | No. 4 wire harness protector cover | 82815-12L10 · 82815-47D20 |
| 82816G | No. 5 wire harness protector cover | 82815-12L00 · 82815-12L60 |
| 82816H | No. 6 wire harness protector cover | 82815-47880 |
| 82817 | No. 1 wire harness protection device | 82817-12R60 · 82817-1A880 |
| 82817A | No. 2 wire harness protection device | 82817-12V00 · 82817-1A890 |
| 82817B | No. 3 wire harness protection device | 82817-12R80 · 82817-47L20 |
| 82817C | No. 4 wire harness protection device | 82817-12S00 · 82817-47P50 |
| 82817D | No. 5 wire harness protection device | 82817-12Q70 · 82817-12S10 · 82817-47P70 |
| 82817E | No. 6 wire harness protection device | 82817-02W30 · 82817-12S20 · 82817-47P90 |
| 82817F | No. 7 wire harness protection device | 82817-12S30 · 82817-47Q00 · 82817-V1600 |
| 82817G | No. 8 wire harness protection device | 82817-12S40 · 82817-47Q10 · 82817-V1820 |
| 82817J | No. 9 wire harness protection device | 82817-06240 · 82817-12S50 · 82817-12V70 · 82817-47S30 |
| 82817K | No. 10 wire harness protection device | 82817-12S60 · 82817-12V80 · 82817-47S40 |
| 82817L | No. 11 wire harness protection device | 82817-02U30 · 82817-12Q80 · 82817-12S70 |
| 82817M | No. 12 wire harness protection device | 82817-12S80 |
| 82817N | No. 13 wire harness protection device | 82817-12S90 |
| 82817P | No. 14 wire harness protection device | 82817-12T60 · 82817-12V90 |
| 82817T | No. 15 wire harness protection device | 82817-12T70 |
| 82817U | No. 16 wire harness protection device | 82817-33S70 |
| 82817X | No. 17 wire harness protection device | 82817-47Q20 |
| 82818 | No. 2 wire harness protection device | 82817-10360 |
| 82818B | No. 3 wire harness protection device | 82817-52A60 |
| 82818C | No. 4 wire harness protection device | 82817-12V40 |
| 82818D | No. 5 wire harness protection device | 82817-12V50 · 82817-12Z20 · 82817-47N40 |
| 82818E | No. 6 wire harness protection device | 82817-12Z00 · 82817-47N50 |
| 82818F | No. 7 wire harness protection device | 82817-12Y90 · 82817-12Z30 |
| 82818G | No. 8 wire harness protection device | 82817-12T20 |
| 82818H | No. 9 wire harness protection device | 82817-12Y80 · 82817-47N90 |
| 82818J | No. 10 wire harness protection device | 82817-12Y70 · 82817-12Z40 |
| 82818K | No. 11 wire harness protection device | 82817-12Z50 |
| 82818L | No. 12 wire harness protection device | 82817-12Z10 |
| 82818M | No. 13 wire harness protection device | 82817-47N30 |
| 82821A | Connector cover | 82821-47330 |
| 82821E | Connector cover | 82821-33620 |
| 82821H | Connector cover | 82821-30650 |
| 82821M | Connector cover | 82821-12B60 · 82821-47420 |
| 82821N | Connector cover | 82821-12C20 · 82821-33310 · 82821-47430 |
| 82821P | Connector cover | 82821-02090 |
| 82823 | No. 1 terminal cover | 82823-47050 |
| 82823S | starter terminal cover | 28192-24010 · 28192-24020 · 28192-24030 · 82823-12120 |
| 82823T | Generator terminal cover | 82823-22050 |

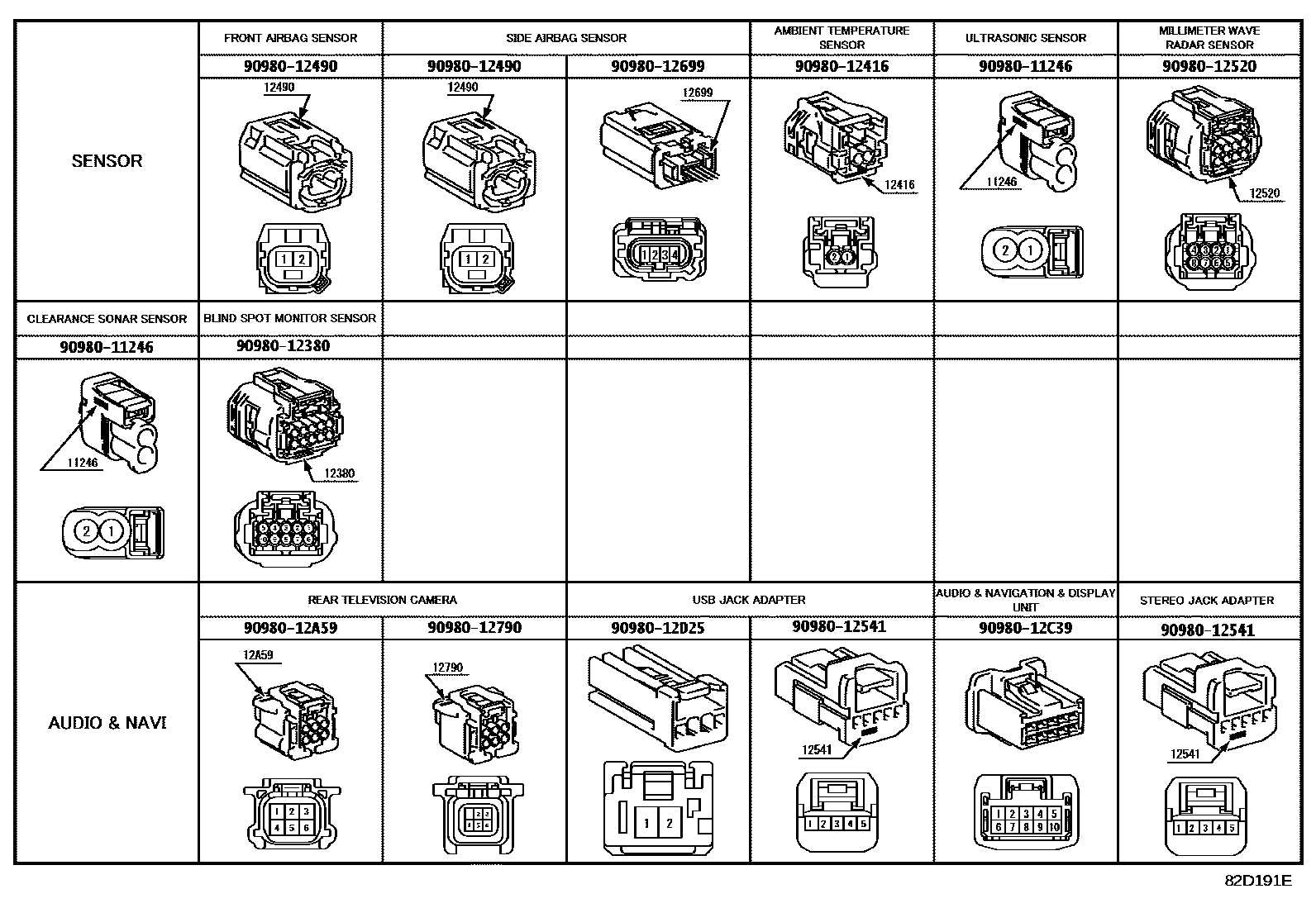

| 82824 | Harness connector | 82824-02080 |
| G921D | Inverter Connector Cover Protector | G921D-47020 |
