Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 3 images and 63 PNC and OE references.

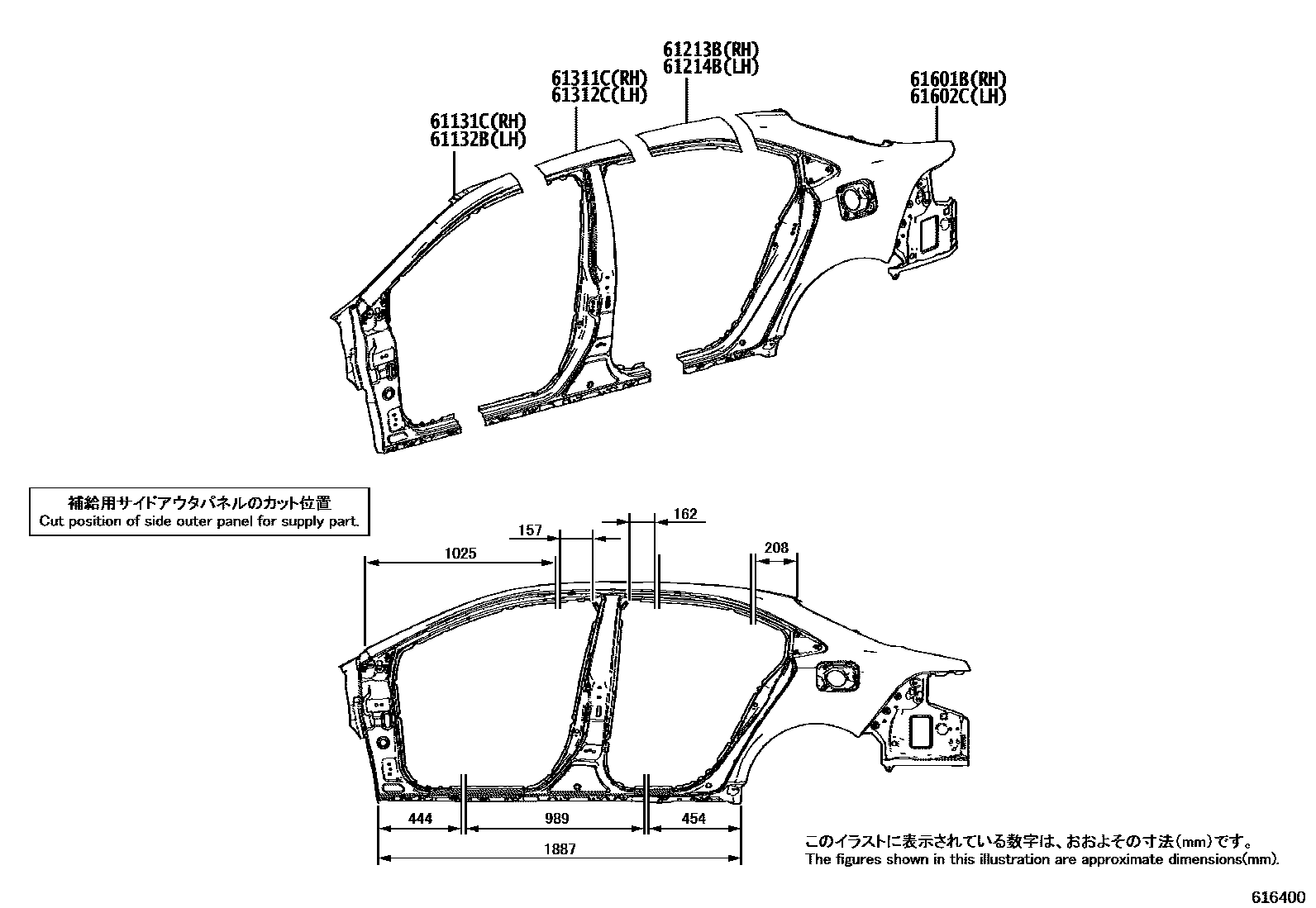

Toyota COROLLA 侧梁 EPC diagram — 616400
侧梁 — 616400 (201909 – 999999)

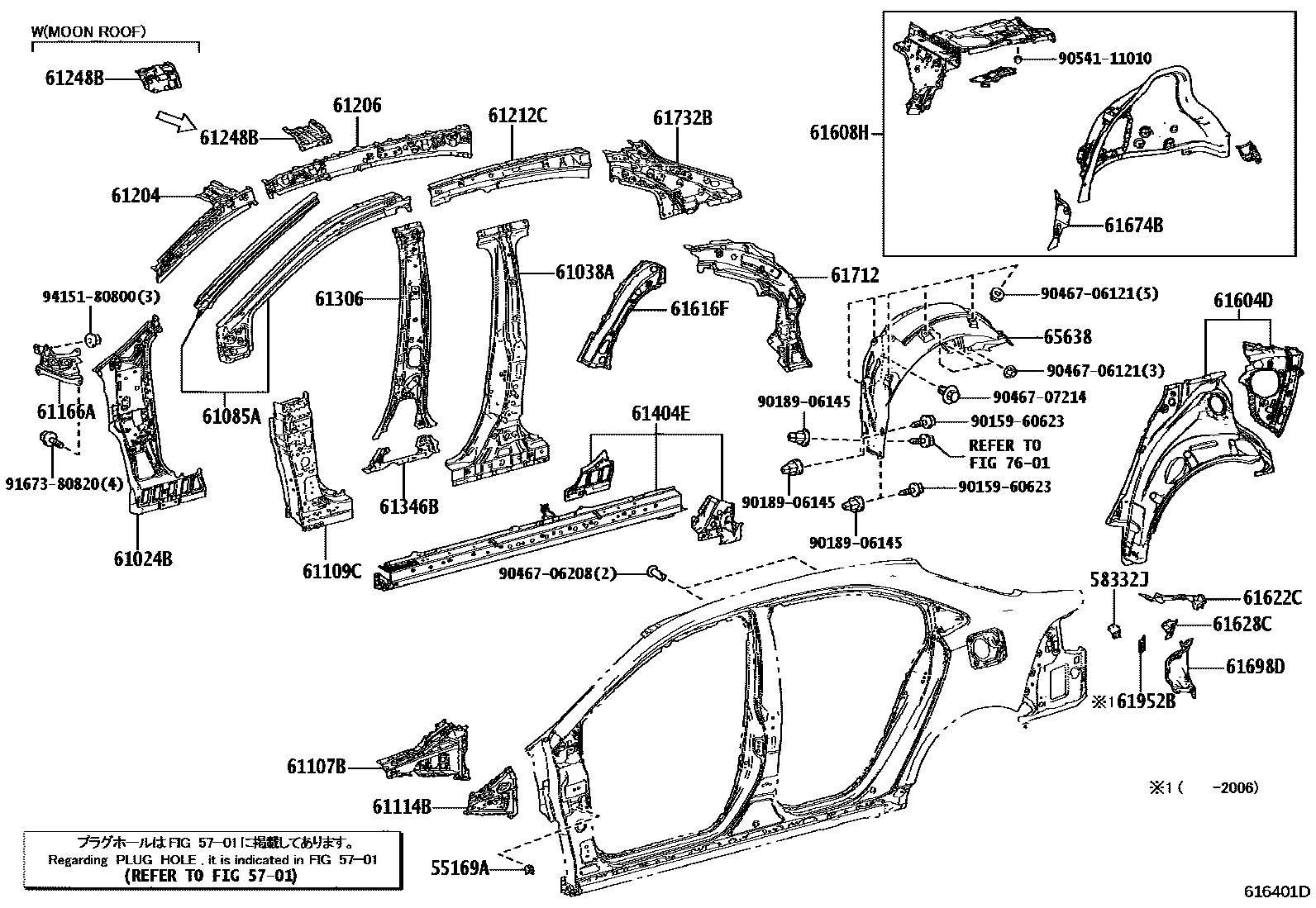

Toyota COROLLA 侧梁 EPC diagram — 616401D
侧梁 — 616401D (201909 – 999999)

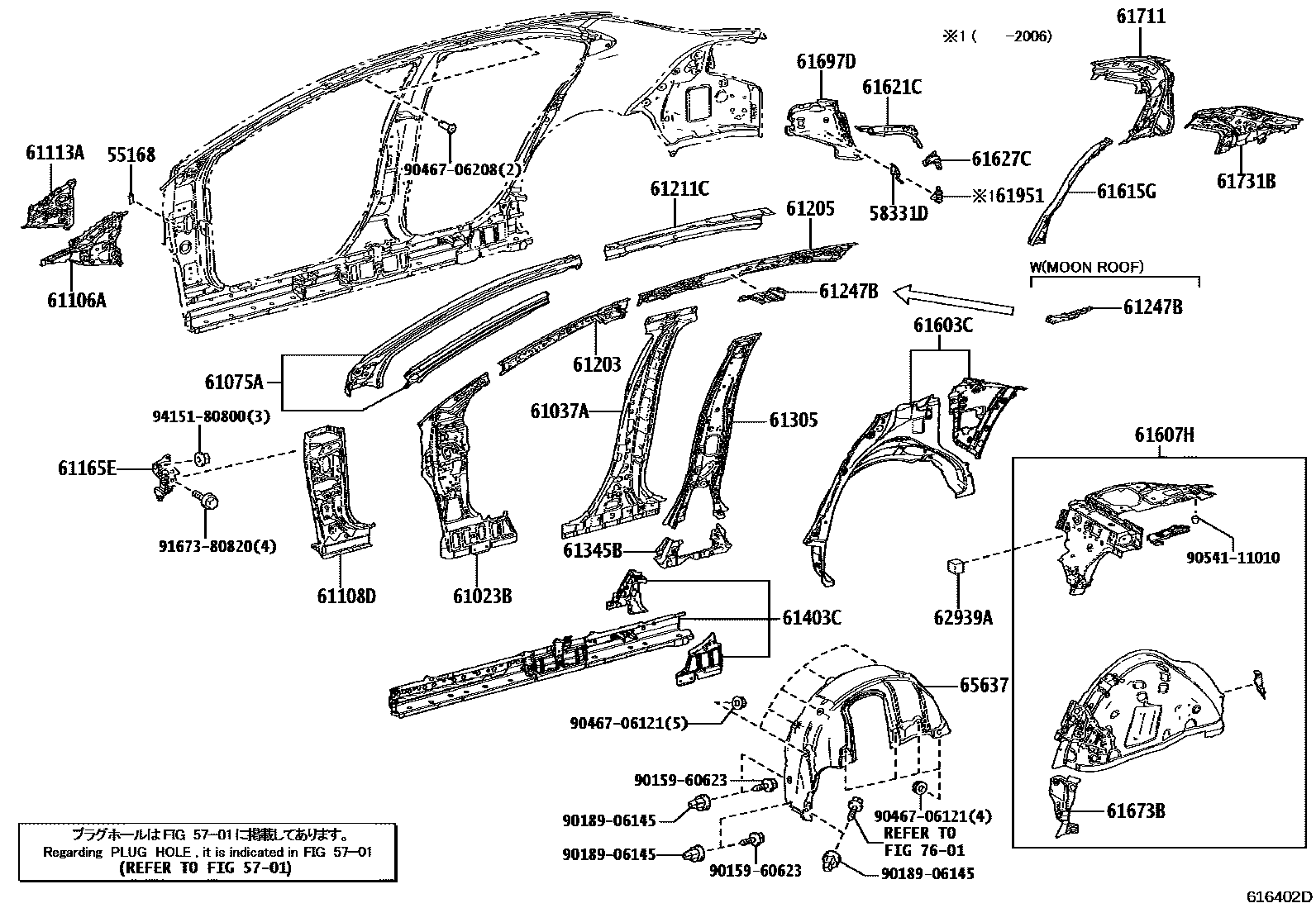

Toyota COROLLA 侧梁 EPC diagram — 616402D
侧梁 — 616402D (201909 – 999999)

PNC and OE references

PNCPart nameOE numbers
55168Right front fender mounting bracket53879-02230
55169ALeft front fender mounting bracket53879-02230
58331DNo. 1 suitcase decorative panel bracket58331-02270
58332JNo. 2 suitcase decorative panel bracket58332-02210
61023BRight body inner front pillar sub-assembly61023-02460
61024BLeft body inner front pillar sub-assembly61024-02420
61037ARight body center pillar reinforcement sub-assembly61037-02370
61038ALeft body center pillar reinforcement sub-assembly61038-02370
61075ANo. 3 right longitudinal beam sub-assembly on the outside61075-02901
61085ANo. 3 left longitudinal beam sub-assembly on the outside61085-02901
61106ARight body front pillar reinforcement sub-assembly61106-02100
61107BLeft side body front pillar reinforcement sub-assembly61107-02090
61108DFront panel right lower reinforcement sub-assembly61108-02350
61109CFront panel left lower reinforcement sub-assembly61109-02370
61113ANo. 2 right outer panel61113-02080
61114BNo. 2 left outer panel61114-02080
61131CRight body outer front pillar61131-02480
61132BLeft body outer front pillar61132-02500
61165EDashboard to right front wall side bracket61165-02070
61166ADashboard to left front wall side bracket61166-02070
61203Roof right inner longitudinal beam sub-assembly61203-02230
61204Roof left inner longitudinal beam sub-assembly61204-02250
61205Right rear roof inner longitudinal beam sub-assembly61205-02070
61206Left rear roof inner longitudinal beam sub-assembly61206-02070
61211CRoof right side rail61211-02270
61212CRoof left side rail61212-02270
61213BNo. 2 longitudinal beam on the outer right side of the roof61213-02310
61214BNo. 2 longitudinal beam on the left side of the roof61214-02320
61247BRoof right inner longitudinal beam reinforcement61247-02280 · 61247-02290
61248BRoof left inner longitudinal beam reinforcement61248-02140 · 61248-02150
61305Right body center pillar lower reinforcement sub-assembly61305-02240
61306Left body center pillar lower reinforcement sub-assembly61306-02240
61311CRight rear body front outer panel61311-02420
61312CLeft rear body front outer panel61312-02420
61345BRight body inner middle and lower pillar61345-02100
61346BLeft side inner middle and lower pillar61346-02110
61403CRight door outer sill reinforcement sub-assembly61403-02909
61404ELeft door outer sill reinforcement sub-assembly61404-02911
61601BRight side enclosure sub-assembly61601-02630 · 61601-02690
61602CLeft side enclosure sub-assembly61602-02660 · 61602-02720
61603CRight wheel cover sub-assembly61605-02280
61604DLeft side wheel cover sub-assembly61606-02320
61607HRight side wheel cover lining plate sub-assembly61607-02880
61608HLeft side wheel cover lining plate sub-assembly61608-02800
61615GRight rear body rear side panel reinforcement61615-02220
61616FLeft rear body rear side panel reinforcement61616-02230
61621CLuggage right opening slot61621-02340
61622CLuggage trunk left opening slot61622-02340
61627CRight side enclosure inner panel reinforcement61627-02170
61628CLeft side enclosure inner panel reinforcement61628-02150
61673BRight wheel housing lining panel reinforcement61673-02200
61674BLeft side wheel housing lining plate reinforcement61674-02200
61697DRight side enclosure end cover61697-02220
61698DLeft side enclosure end cover61698-02220
61711Roof right side outer panel61711-02240
61712Roof left outer panel61712-02240
61731BRoof right inner panel61731-02420
61732BRoof left inner panel61732-02420
61951Right trim part bracket61951-02170
61952BLeft trim part bracket61952-02130
62939ASide ventilation silencers62939-02100 · 62939-12040
65637Right rear wheel house lining65637-02290
65638Left rear wheel house lining65638-02290
