Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) — Figure 3901

Toyota COROLLA EPC diagram 3901, 传动桥总成(HEV 或 BEV 或 FCEV), with 1 images and 16 PNC and OE references.

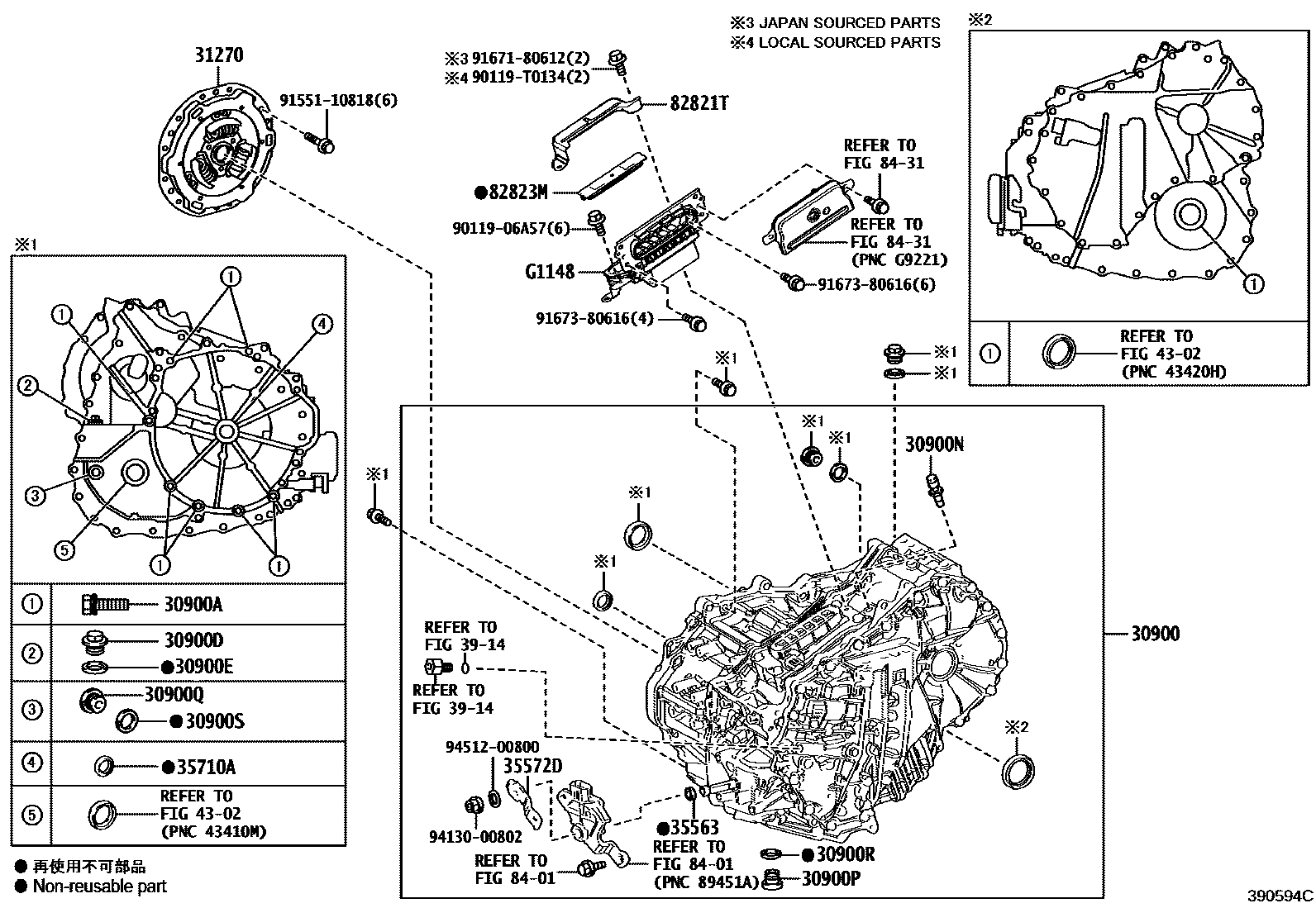

Toyota COROLLA 传动桥总成(HEV 或 BEV 或 FCEV) EPC diagram — 390594C
传动桥总成(HEV 或 BEV 或 FCEV) — 390594C (201909 – 999999)

PNC and OE references

PNCPart nameOE numbers
30900Hybrid vehicle transmission axle assembly30900-12020 · 30900-47150
30900ABolts (used to secure the transaxle and engine of hybrid vehicles)91612-61045
30900DHeaded straight thread plug (for transaxle housing and transaxle housing)90341-18060
30900EGasket (for transaxle housing and transaxle housing)90430-18008
30900NBreather plug (for transaxle)90930-03201
30900PDrain plug (HEV)90341-18016
30900QOil filling plug (HEV)90341-18016
30900RDrain plug gasket (HEV)90430-18008
30900SOil filling plug gasket (HEV)90430-18008
31270Transmission input damper assembly31270-47070
35563Shift control actuator seal90311-12016
35572Dtransmission control lever35572-10040
35710AT-type oil seal (for input shaft)90311-25025
82821TConnector cover82821-47240
82823MTerminal cover82823-47040
G1148Motor cableG1148-47070
