Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 3 images and 17 PNC and OE references.

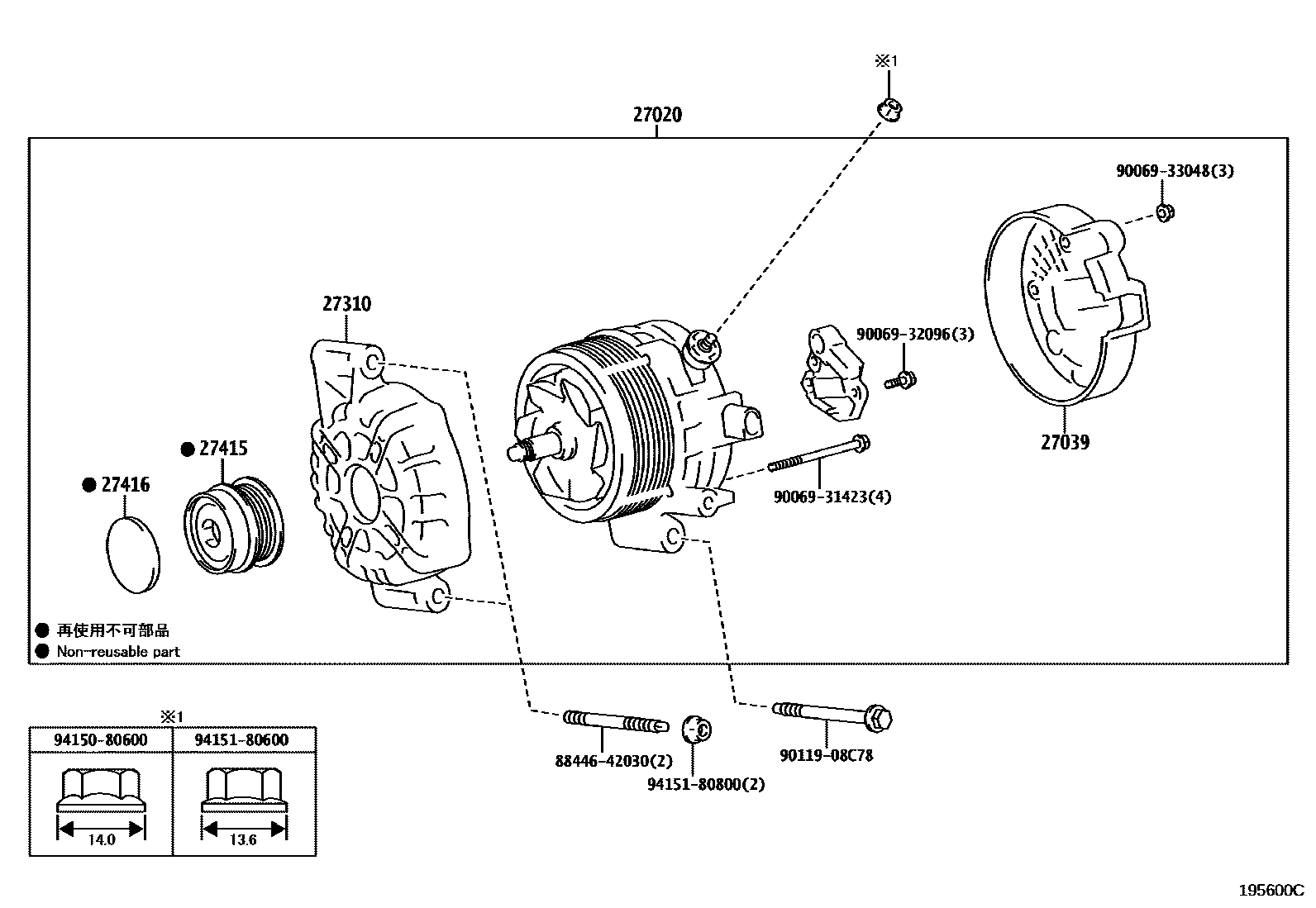

Toyota COROLLA Alternator EPC diagram — 195600C
Alternator — 195600C (201909 – 999999)

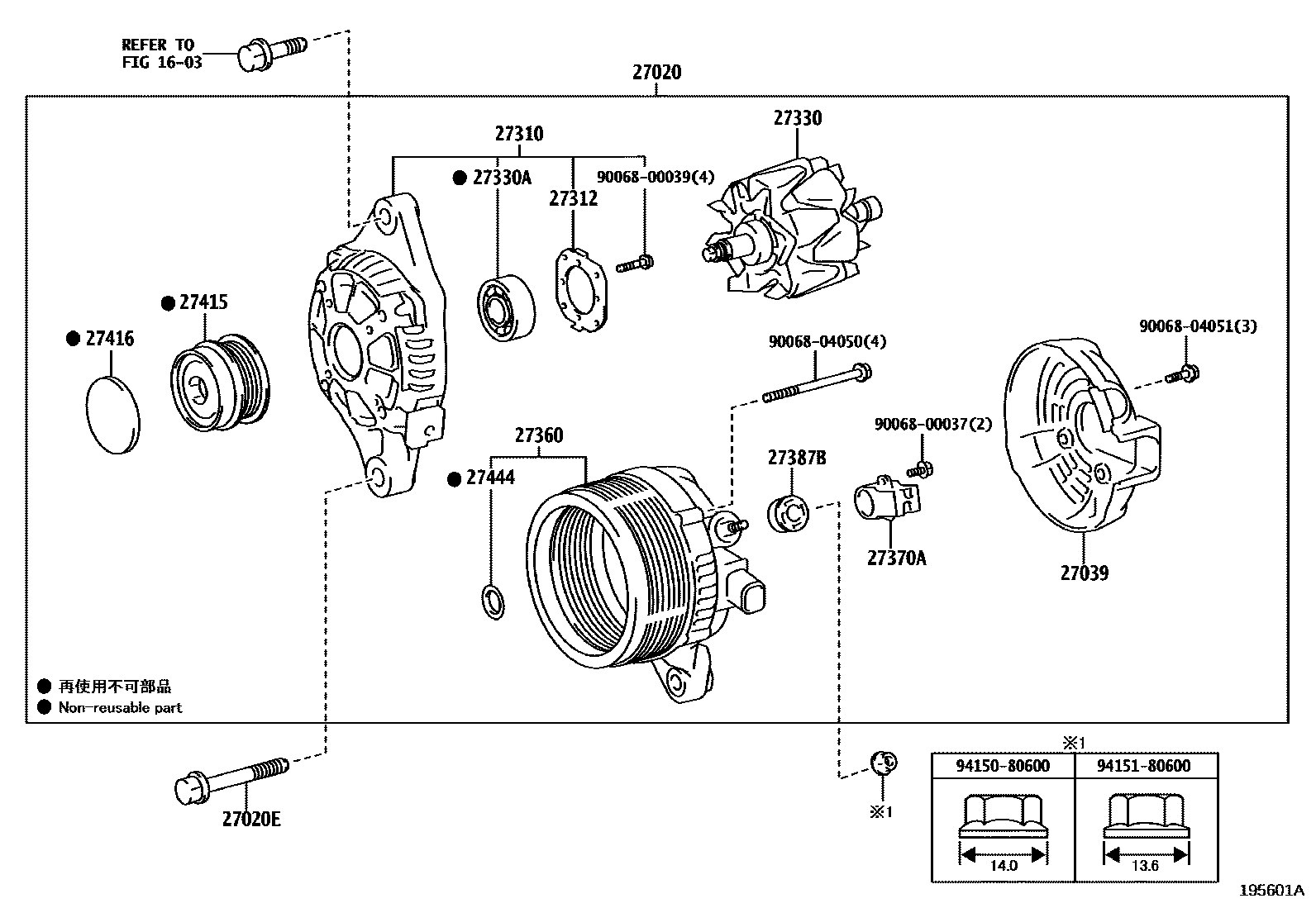

Toyota COROLLA Alternator EPC diagram — 195601A
Alternator — 195601A (201909 – 999999)

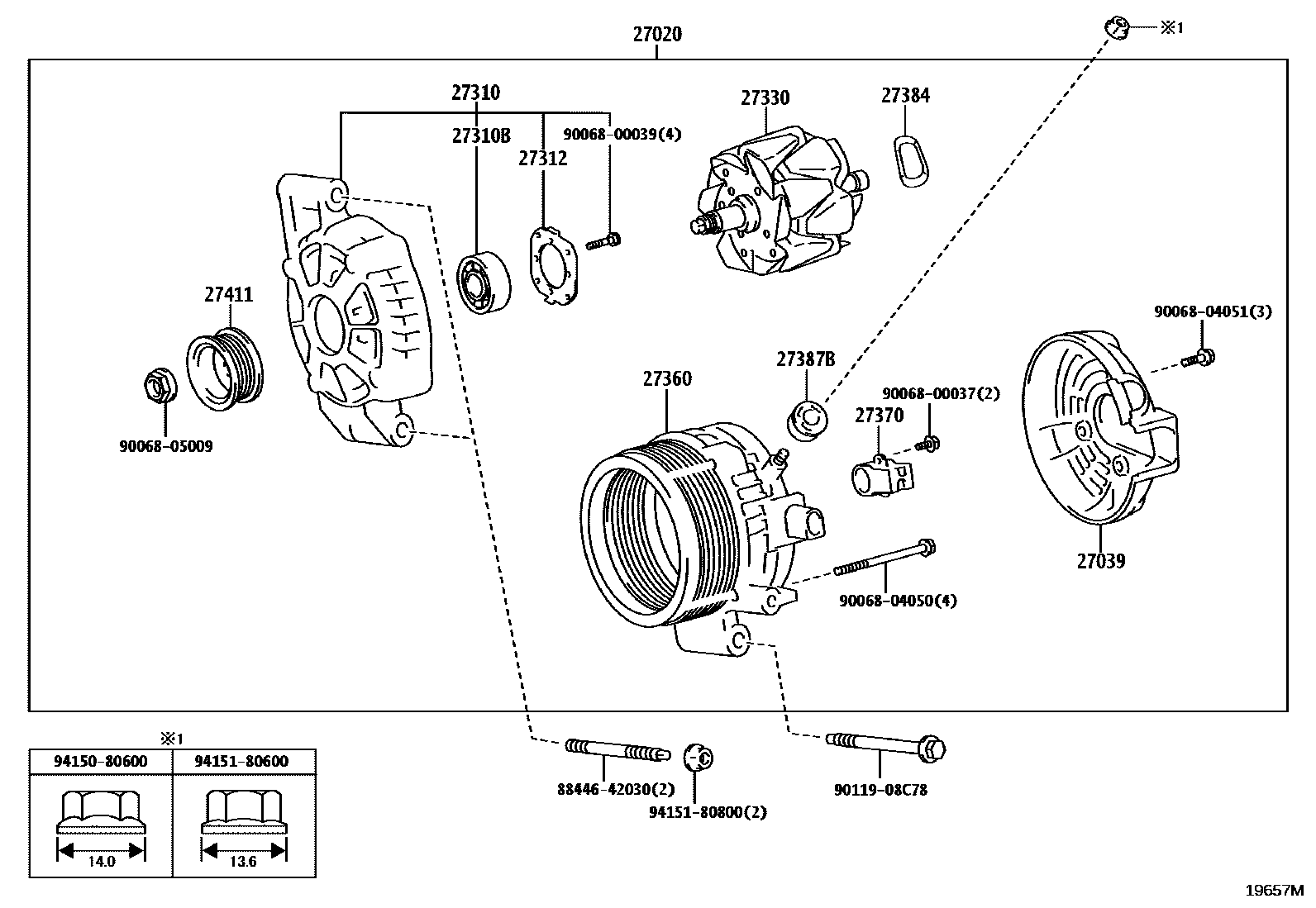

Toyota COROLLA Alternator EPC diagram — 19657M
Alternator — 19657M (202412 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0T510 · 27060-F2090 · 27060-F2240
27020EBolts (for generator)90105-10307
27039Alternator Rear End Cover27039-0T300 · 27041-F2080
27310Alternator Drive End Frame Assembly27310-0T300 · 27310-F2050 · 27310-F2080
27310BBearing (for Alternator Drive End Frame)90068-10033
27312Retainer Plate27312-0T300
27330Alternator Rotor Assembly27330-0T300 · 27330-F2050
27330ABearings (for generator rotor)90068-10033 · 90068-10049
27360Alternator Stator Coil Assembly27360-0T460 · 27360-F2050
27370Alternator Brush Holder Assembly27370-0T300
27370AAlternator Brush Holder Assembly27370-0T300
27384Washer27384-0V170
27387BGenerator terminal insulation pad27387-0T300
27411Alternator Pulley27411-F2180
27415PULLEY, ALTERNATOR W/CLUTCH27415-0T080 · 27415-F2030
27416Generator pulley cover27416-0W050
27444Generator bearing cap seals27444-0T300
