Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 5 images and 13 PNC and OE references.

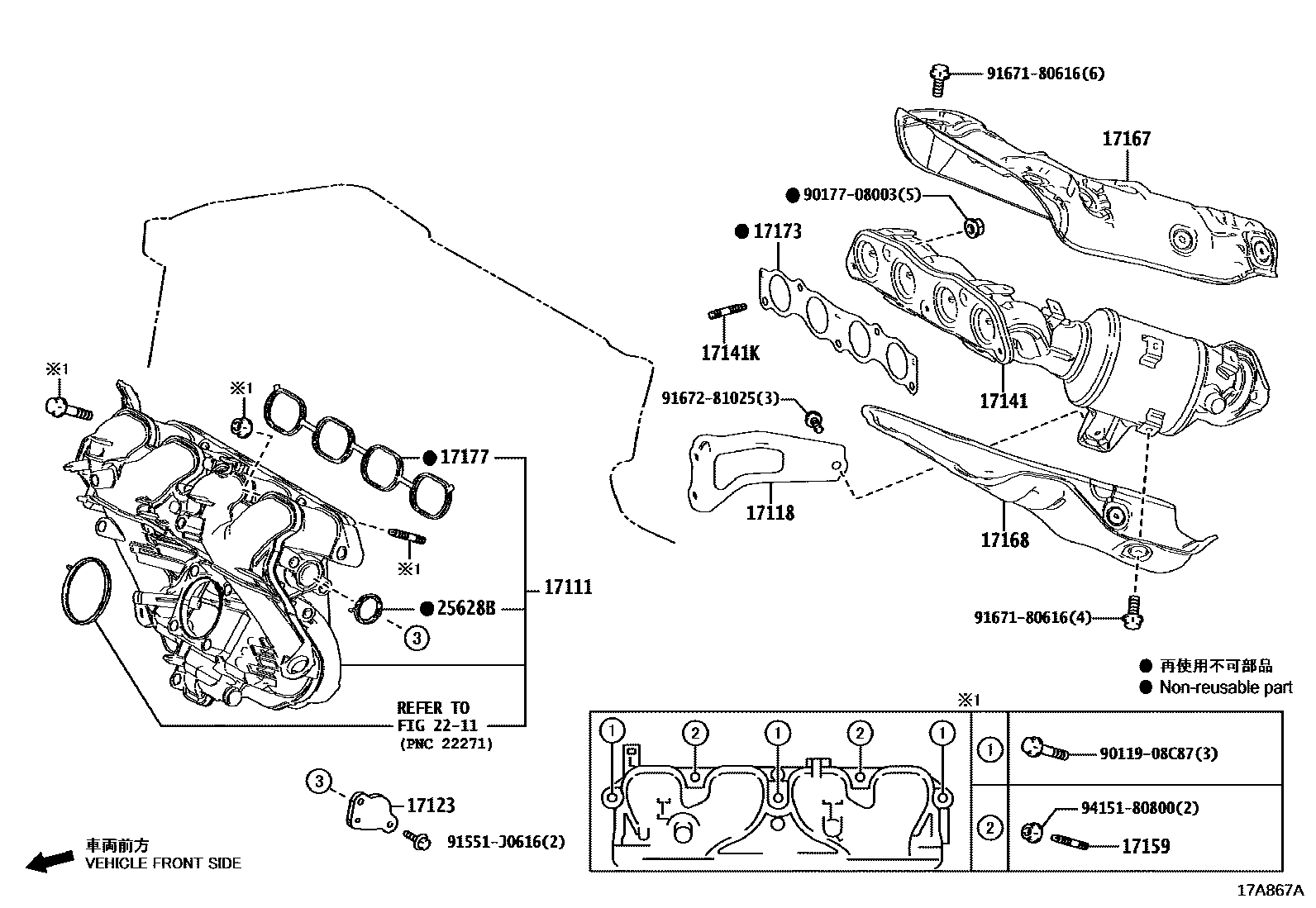

Toyota COROLLA Manifold EPC diagram — 17A867A
Manifold — 17A867A (201909 – 999999)

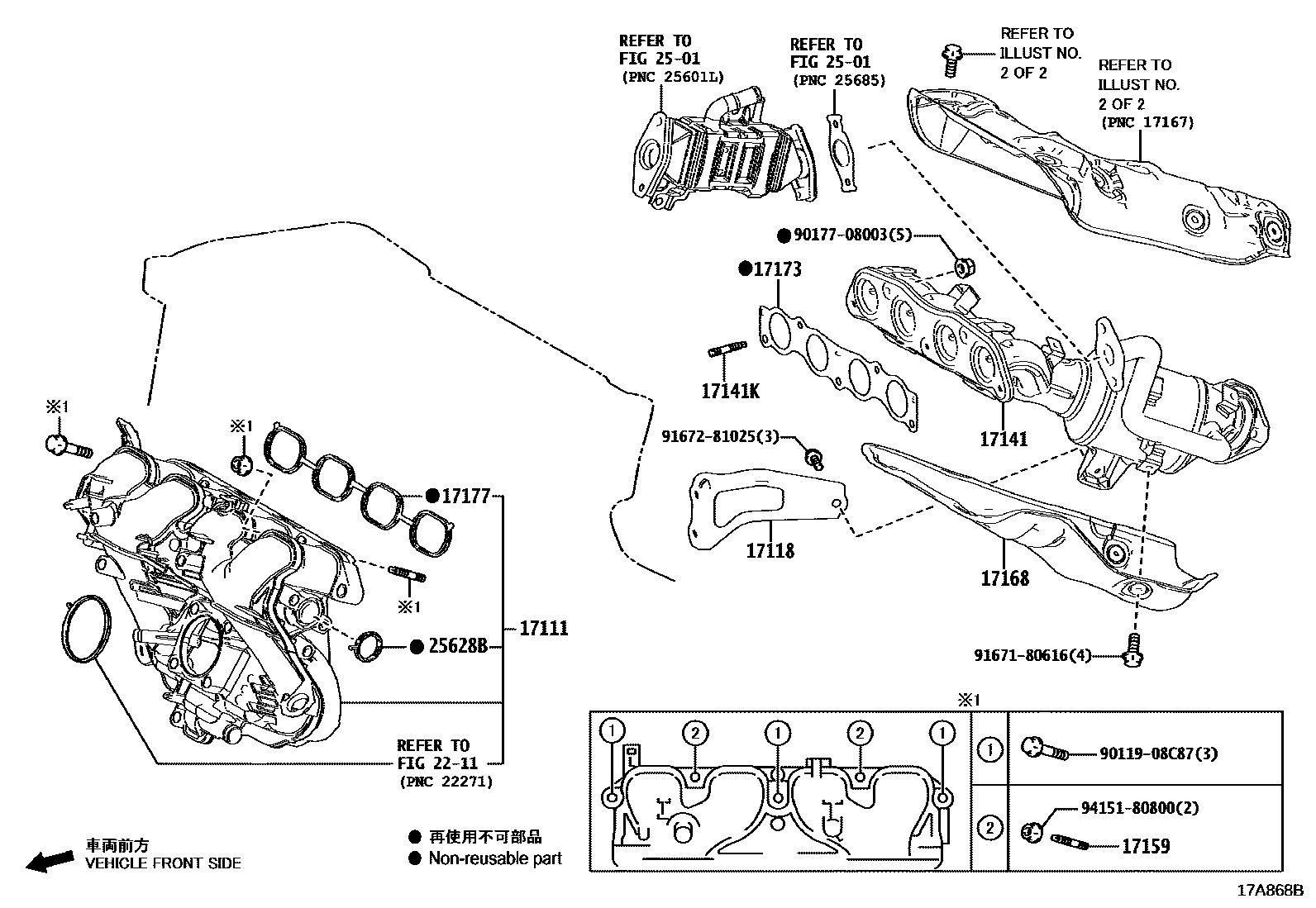

Toyota COROLLA Manifold EPC diagram — 17A868B
Manifold — 17A868B (201909 – 999999)

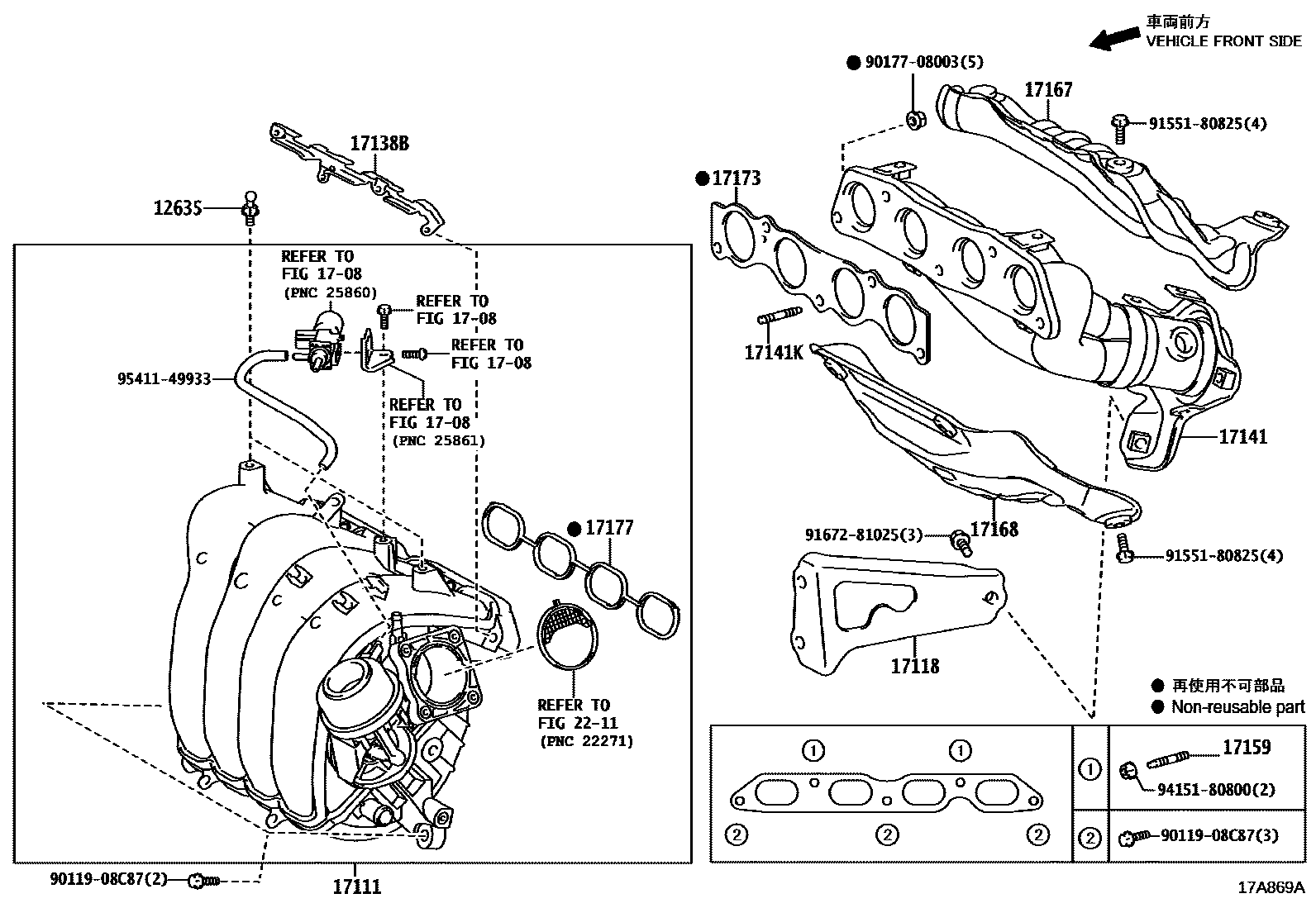

Toyota COROLLA Manifold EPC diagram — 17A869A
Manifold — 17A869A (201909 – 999999)

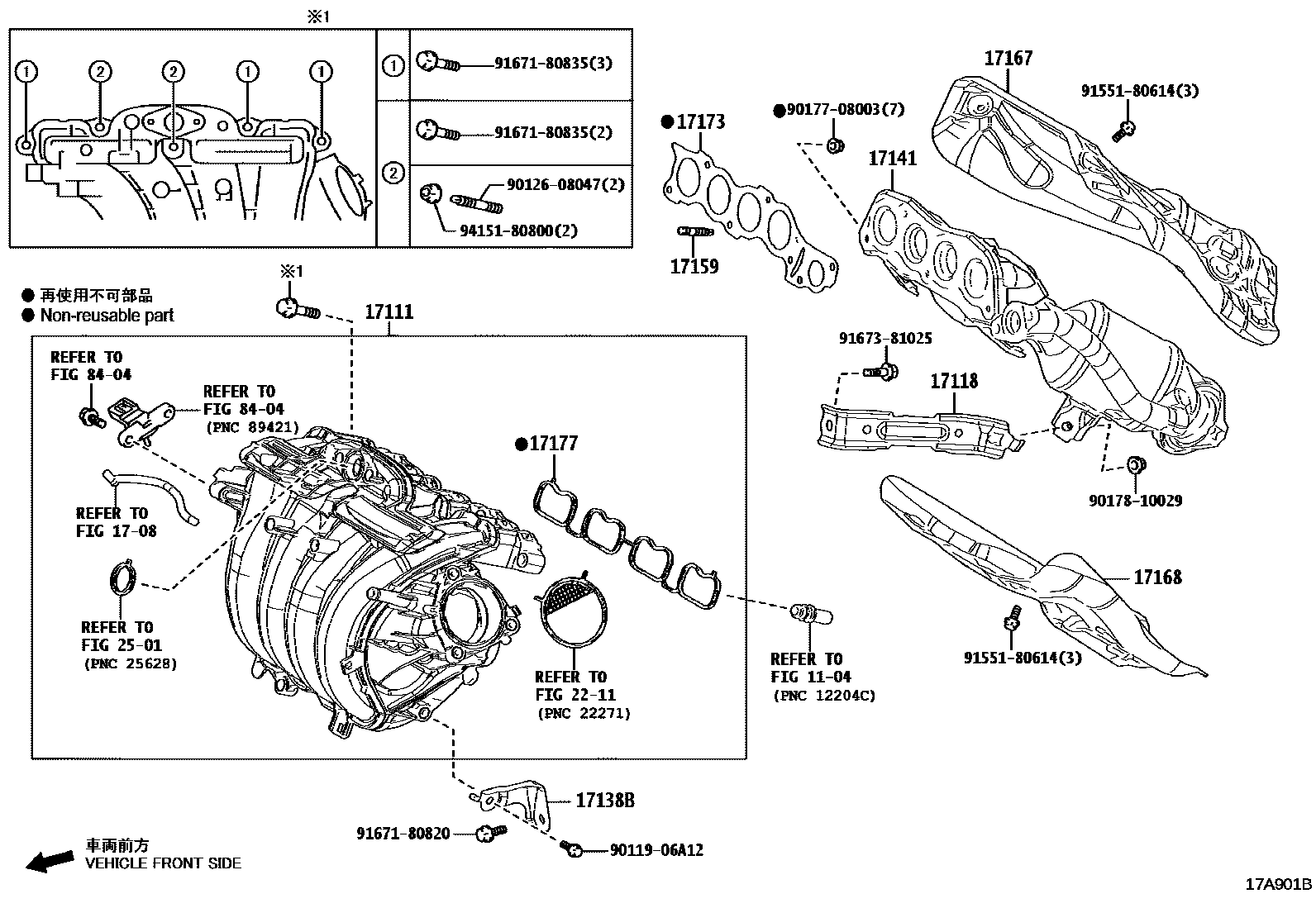

Toyota COROLLA Manifold EPC diagram — 17A901B
Manifold — 17A901B (201909 – 999999)

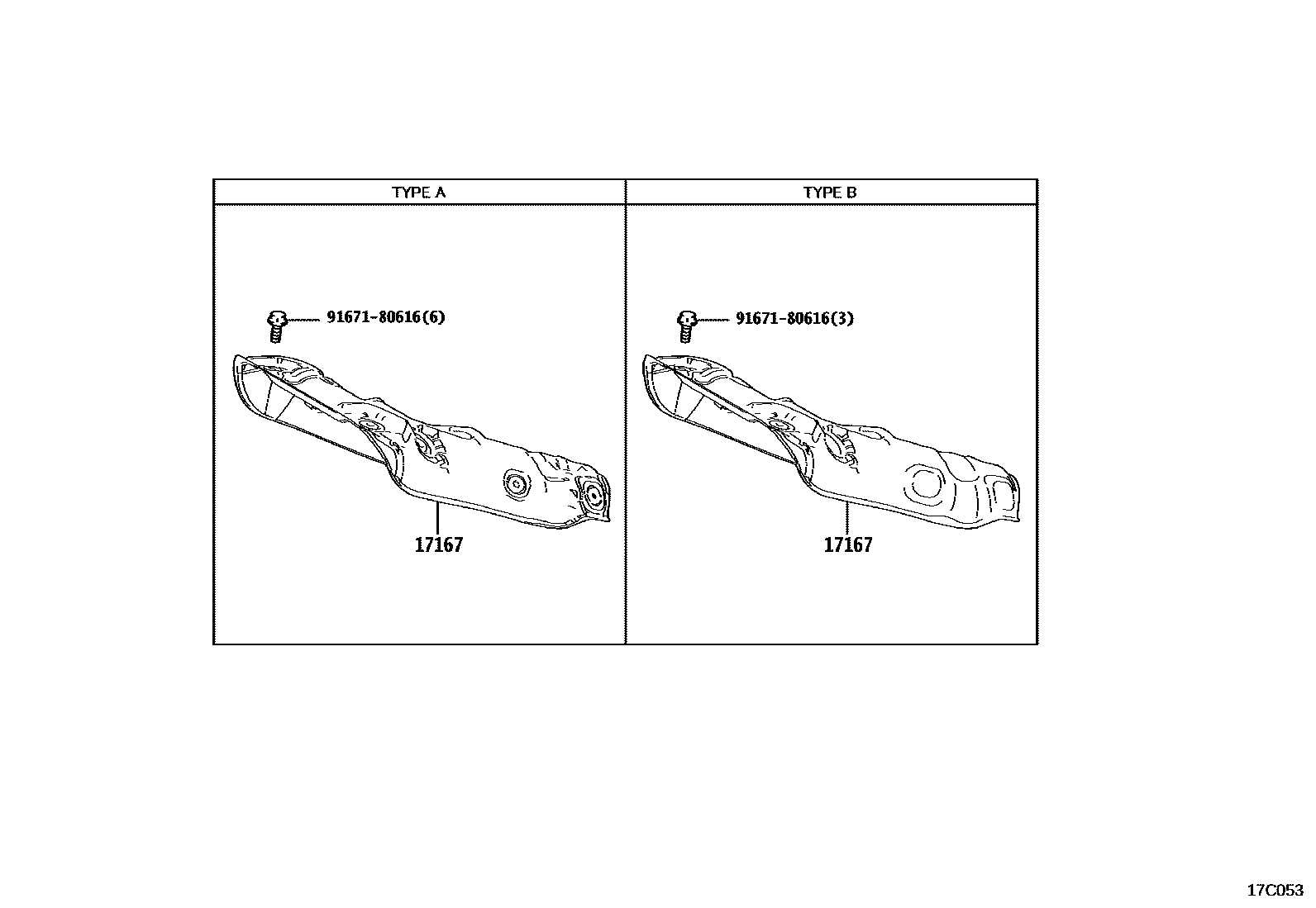

Toyota COROLLA Manifold EPC diagram — 17C053
Manifold — 17C053 (201909 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-0T031 · 17120-37110 · 17120-37120 · 17120-37190 · 17120-F2020 · 17120-F2030
17118Manifold stays17118-24010 · 17118-37010 · 17118-37090
17123Pressure tank cover17123-37011
17138BIntake manifold stay17138-24010 · 17138-37011
17141exhaust manifold17141-37190 · 17141-37191 · 17141-37210 · 17141-37230 · 17141-37321 · 17141-37330 · 17141-37340 · 17141-F2020
17141KStud bolts (for exhaust manifold to cylinder head)90126-08052
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-24030 · 17167-37040 · 17167-37110 · 17167-37140
17168Exhaust manifold No.2 insulation pad17168-24030 · 17168-37120 · 17168-37130
17173Gasket (exhaust manifold to cylinder head)17173-24020 · 17173-37010 · 17173-F2020
17177No. 1 gasket (intake manifold to cylinder head)17171-24020 · 17171-24030 · 17177-0T030 · 17177-37030 · 17177-37040
25628BEGR air intake gasket25628-36020
