Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 9 PNC and OE references.

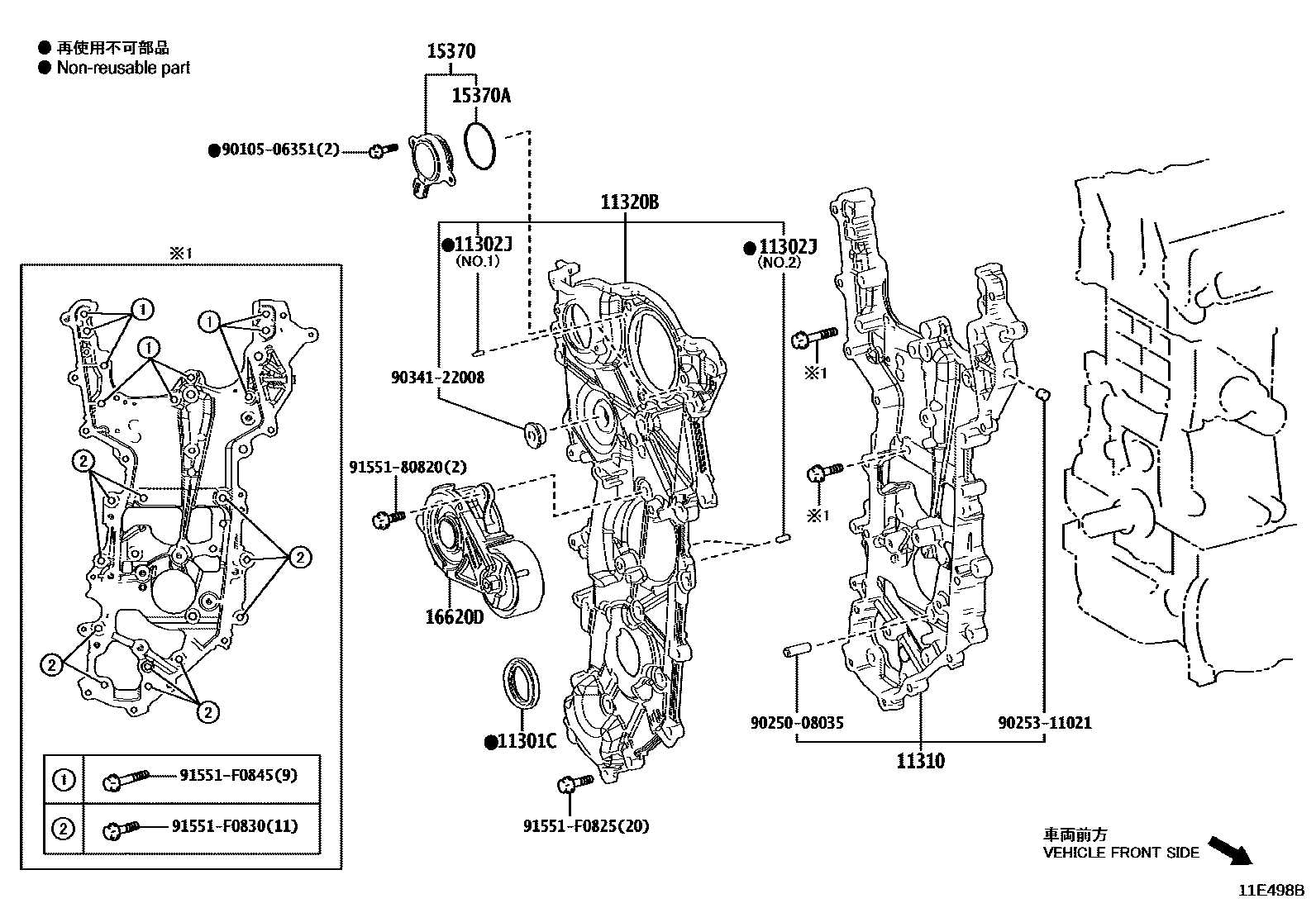

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E498B
Timing Gear Cover & Rear End Plate — 11E498B (201909 – 999999)

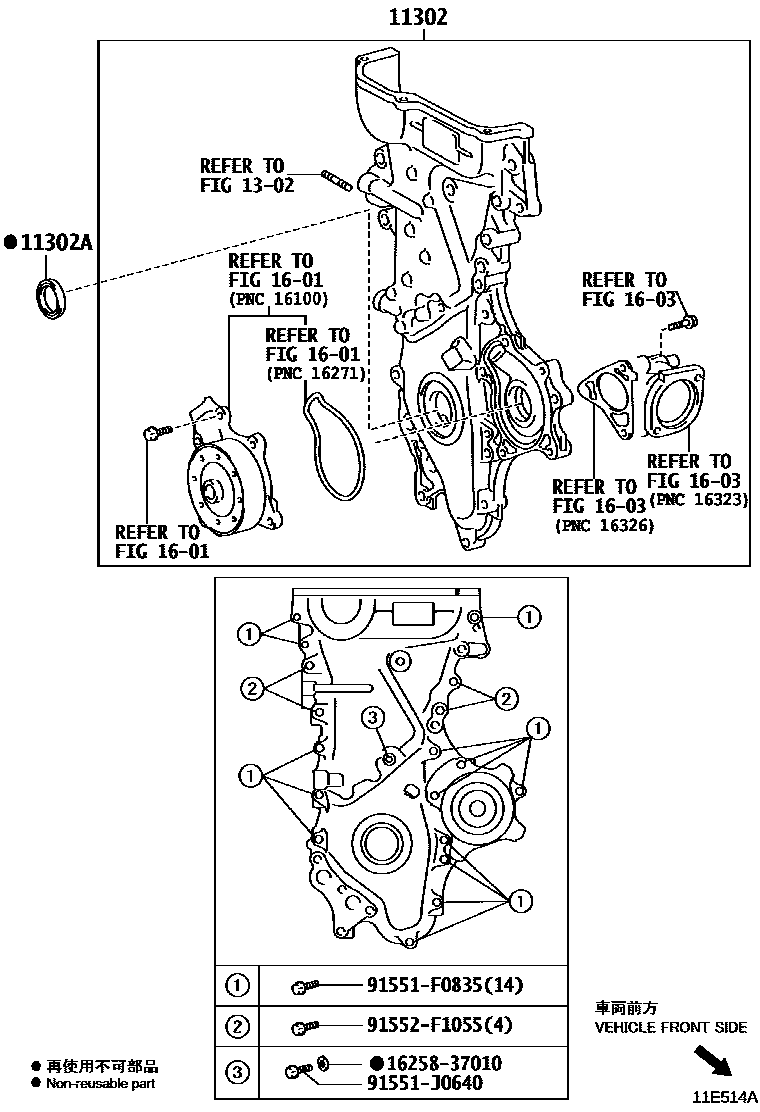

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E514A
Timing Gear Cover & Rear End Plate — 11E514A (201909 – 999999)

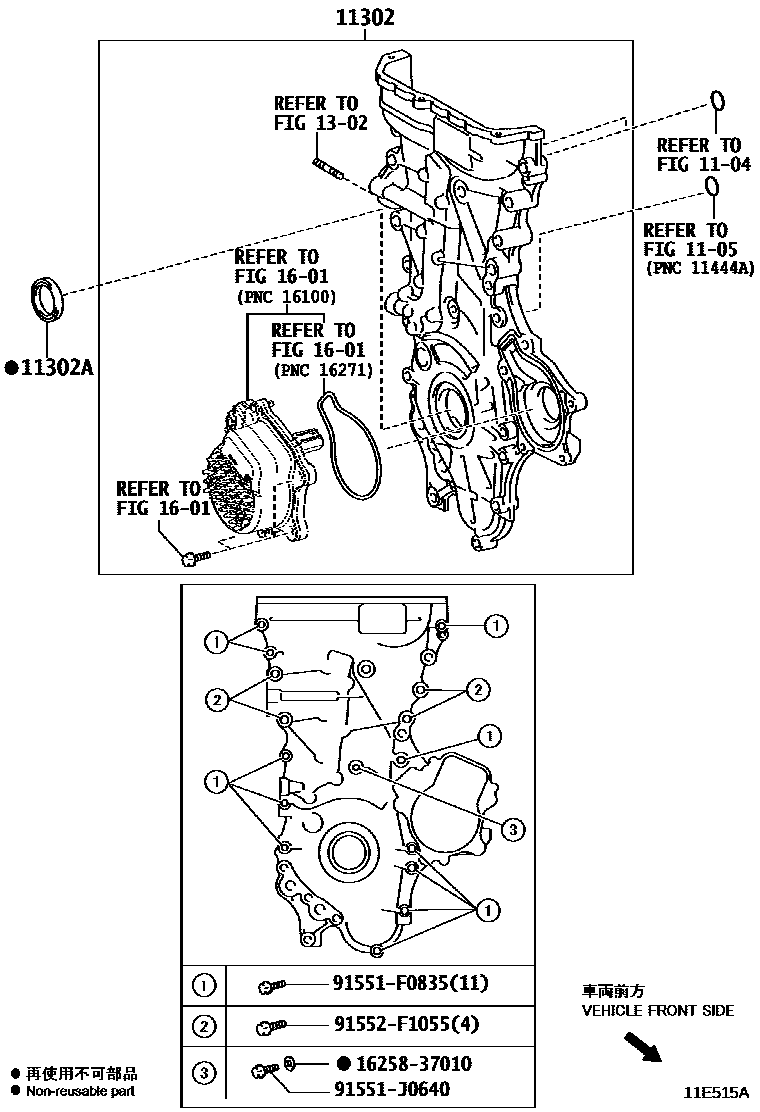

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11E515A
Timing Gear Cover & Rear End Plate — 11E515A (201909 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-37011 · 11310-37090
11302AOil seal (for timing chain or timing belt cover)90311-38096
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11310Timing chain cover assembly11310-24010 · 11310-F2020
11320BNo. 2 timing chain cover assembly11320-24010 · 11320-F2020
15370Camshaft timing oil control solenoid valve assembly15370-25020 · 15370-F0020
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-T0079
16620DPoly V-belt tensioner assembly16620-24010 · 16620-24030
