Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 9 PNC and OE references.

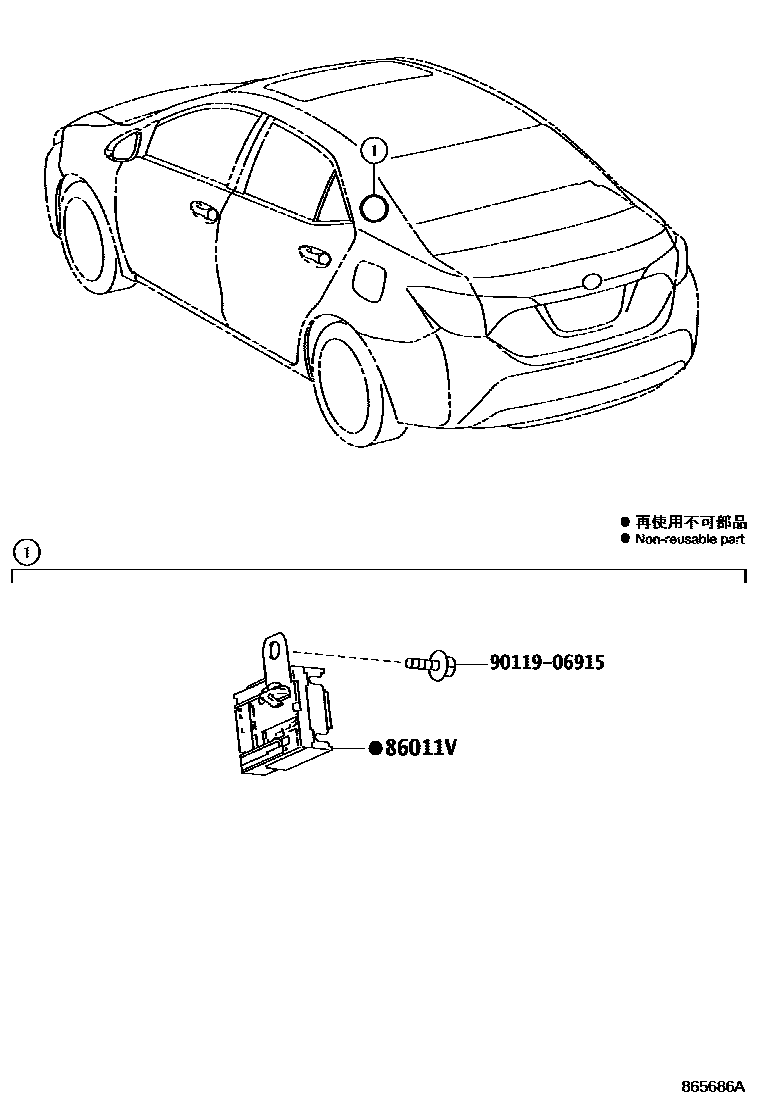

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865686A
收音机、放大器和冷凝器 — 865686A (201403 – 999999)

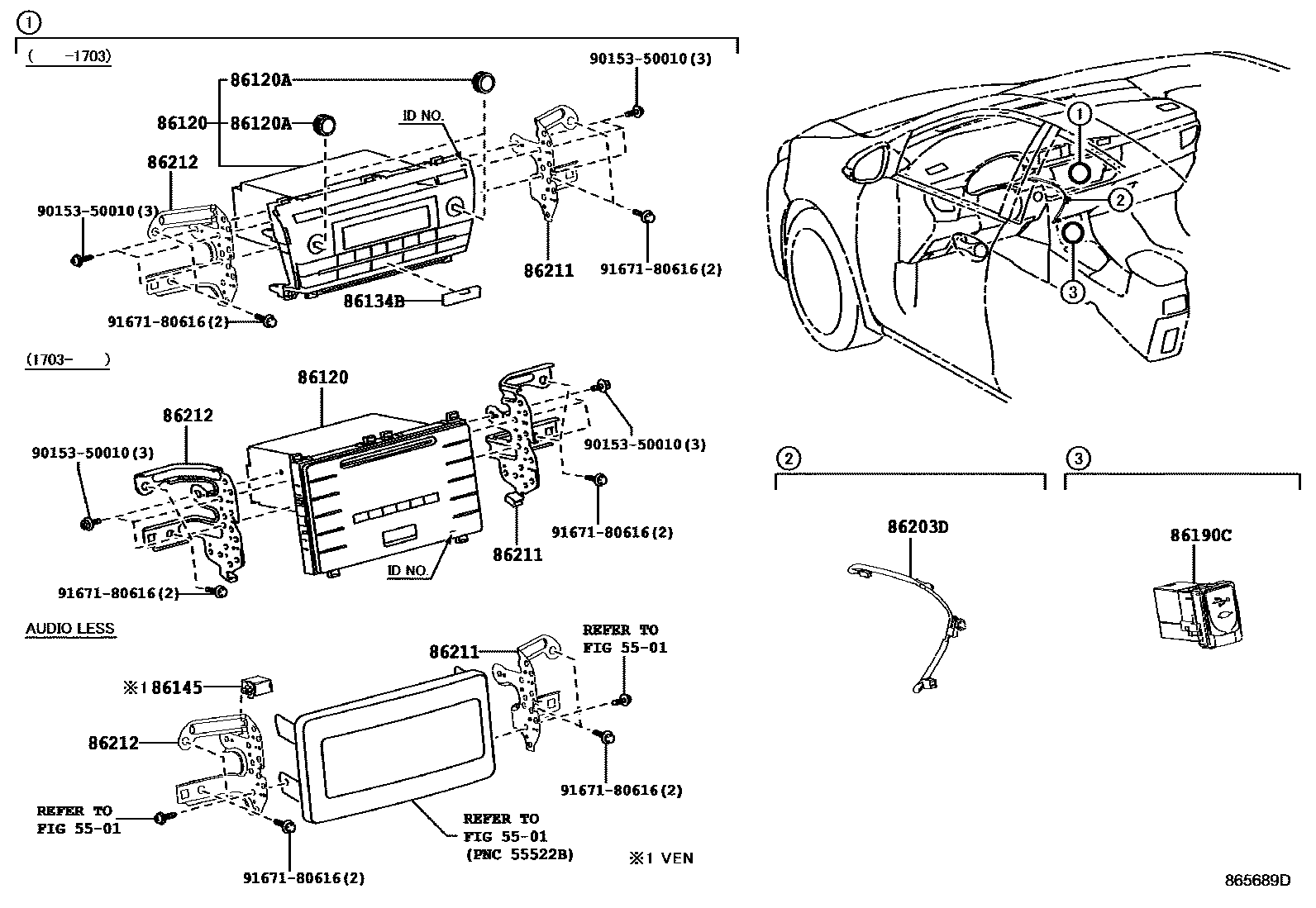

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865689D
收音机、放大器和冷凝器 — 865689D (201403 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Vradio settings phase modulator90980-04204
86120Radio assembly86120-02G90 · 86120-02J00 · 86120-02J01 · 86120-02L00
86120ARadio switch knob90011-25233
86134BMultifunctional display components86134-02040
86145Antenna connector86145-52010
86190CStereo socket connector assembly No. 186190-52060
86203DStereo Part 1 Wire Harness86203-12500
86211No. 1 radio bracket86211-02360 · 86211-02520
86212No. 2 radio bracket86212-02350 · 86212-02520
