Toyota COROLLA 电子燃油喷射系统 — Figure 8404

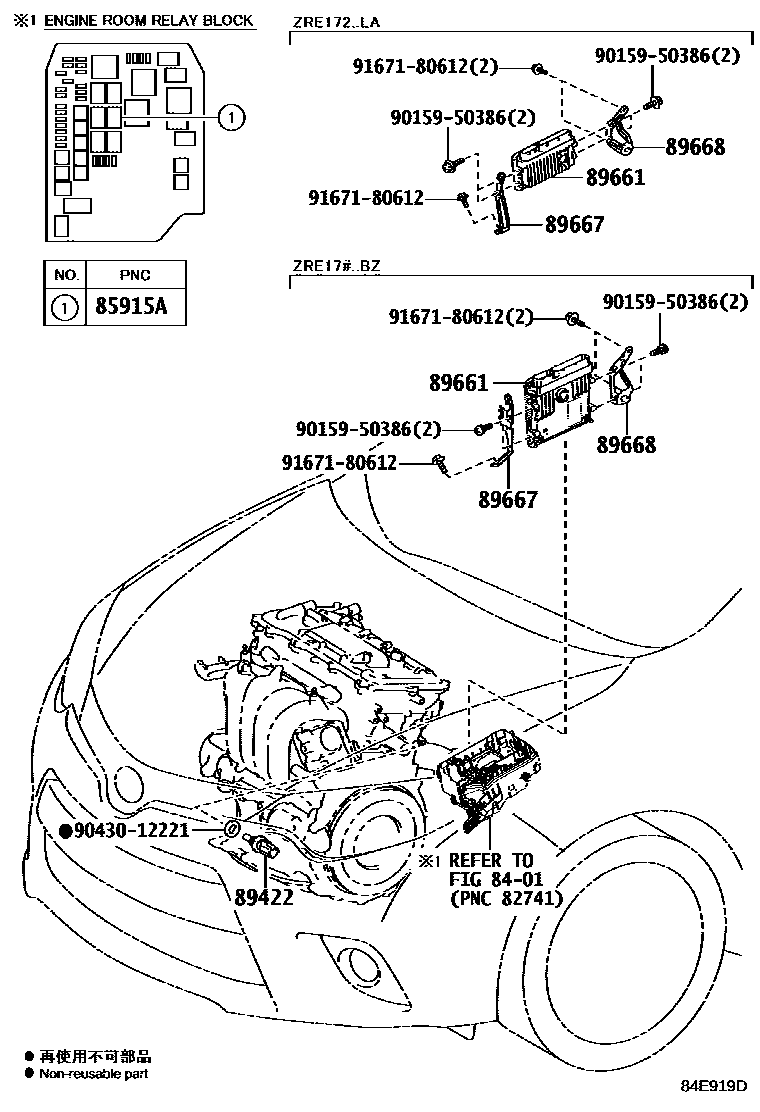

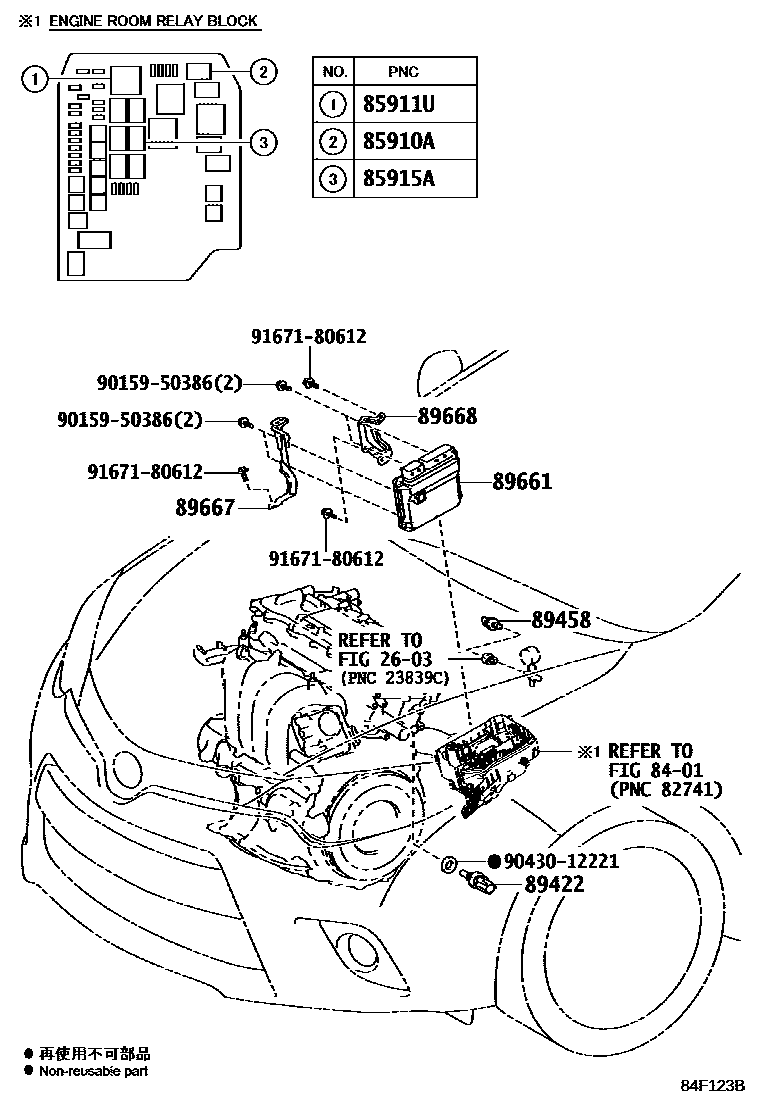

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 2 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02027 |
| 85911U | CNG main relay | 90987-02025 |
| 85915A | main relay | 90080-87021 · 90987-02027 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89458 | fuel pressure sensor | 89458-12030 |
| 89661 | Engine control ECU | 89661-0ZG50 · 89661-0ZG51 · 89661-0ZG60 · 89661-0ZG61 · 89661-0ZG70 · 89661-0ZG71 · 89661-0ZG80 · 89661-0ZG90 · 89661-0ZJ80 · 89661-0ZJ90 · 89661-0ZK90 · 89661-0ZN40 · 89661-0ZU30 · 89661-0ZU40 · 89661-0ZU50 · 89661-12T60 · 89661-12T70 · 89661-12W80 · 89661-12W90 |
| 89667 | Engine control ECU bracket | 89667-02340 · 89667-02380 · 89667-02390 |
| 89668 | No. 2 engine control ECU bracket | 89668-02320 · 89668-02360 · 89668-02370 |
