Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 29 PNC and OE references.

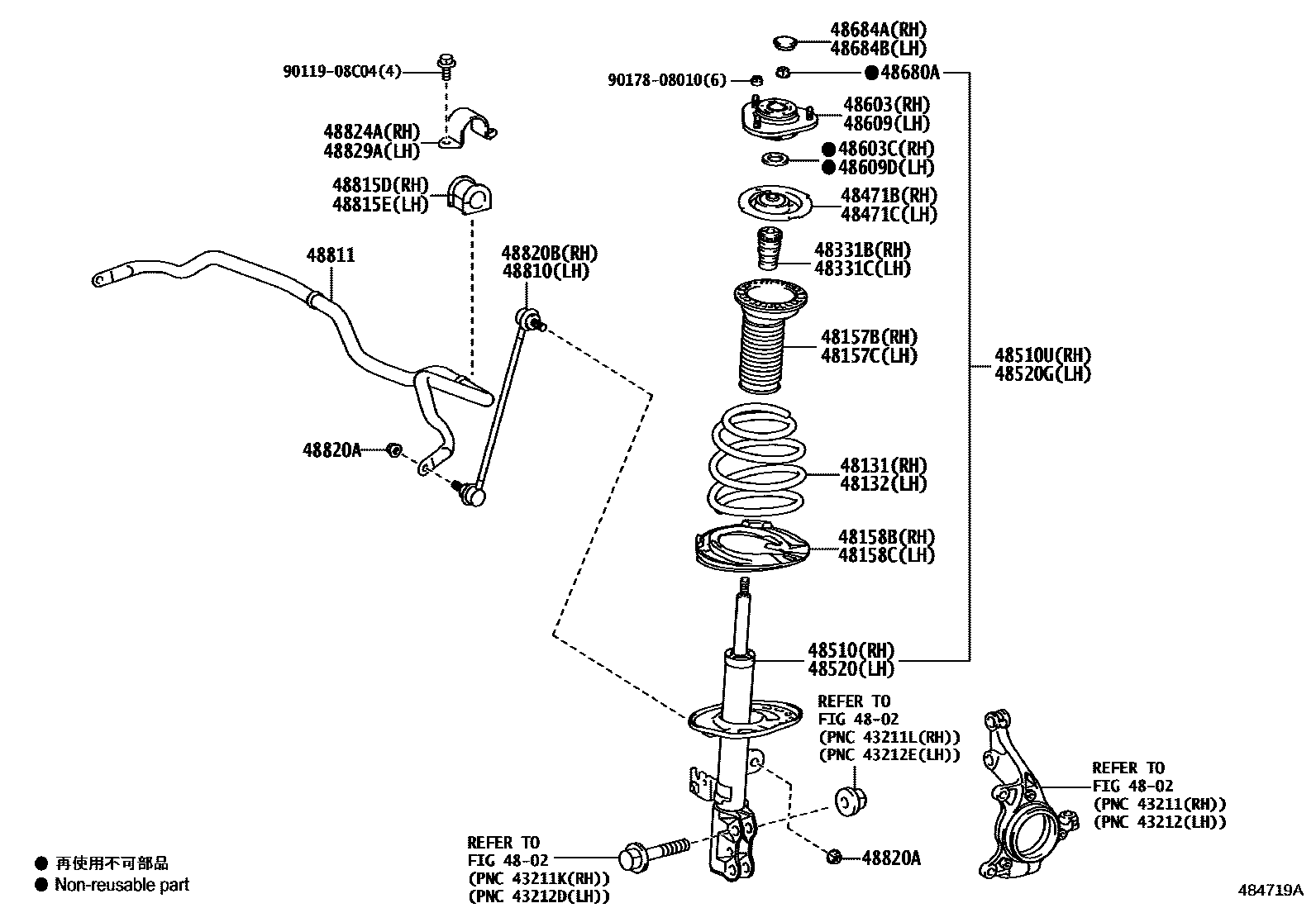

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 484719A
Front Spring & Shock Absorber — 484719A (201403 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-02S50 · 48131-02S60 · 48131-02S70 · 48131-02S80 · 48131-02S90 · 48131-02T00 · 48131-02T10
48132Left front coil spring48131-02S50 · 48131-02S60 · 48131-02S70 · 48131-02S80 · 48131-02S90 · 48131-02T00 · 48131-02T10
48157BFront coil spring upper right vibration isolation pad48157-02190
48157CFront coil spring upper left vibration isolation pad48157-02190
48158BFront coil spring lower right vibration isolation pad48158-02160
48158CFront coil spring lower left vibration isolation pad48158-02160
48331BRight front spring buffer block48331-02060
48331CLeft front spring buffer block48331-02060
48471BFront coil spring upper right seat48044-02130 · 48044-02140
48471CFront coil spring upper left seat48044-02130 · 48044-02140
48510Right front shock absorber assembly48510-8Z311 · 48510-8Z312 · 48510-8Z313 · 48510-8Z314 · 48510-8Z407
48510URight front shock absorber assembly48510-8Z142 · 48510-8Z143 · 48510-8Z144 · 48510-8Z338 · 48510-8Z339
48520Left front shock absorber assembly48520-8Z172 · 48520-8Z173 · 48520-8Z174 · 48520-8Z175 · 48520-8Z261
48520GLeft front shock absorber assembly48520-8Z030 · 48520-8Z031 · 48520-8Z032 · 48520-8Z196 · 48520-8Z197
48603Right front suspension bearing sub-assembly48609-02200 · 48609-02201
48603CDust seal (for right front suspension mount)90303-22002
48609Left front suspension bearing sub-assembly48609-02200 · 48609-02201
48609DDust seal (for left front suspension mount)90303-22002
48680ANut (for front mount to front shock absorber)90177-T0018 · 90179-14015
48684ARight front suspension support dust cover48684-52010
48684BLeft front suspension support dust cover48684-52010
48810Left front stabilizer bar link assembly48820-02040 · 48820-47010
48811front stabilizer bar48811-02250
48815DRight front stabilizer bar bushing48815-02320 · 48815-12360
48815ELeft front stabilizer bar bushing48815-02320 · 48815-12360
48820ANut (for front stabilizer bar link)90179-12151
48820BRight front stabilizer bar link assembly48820-02040 · 48820-47010
48824ARight front stabilizer bar bracket No. 148824-02060 · 48824-02070
48829ALeft front stabilizer bar bracket No. 148824-02060 · 48824-02070
