Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 3 images and 12 PNC and OE references.

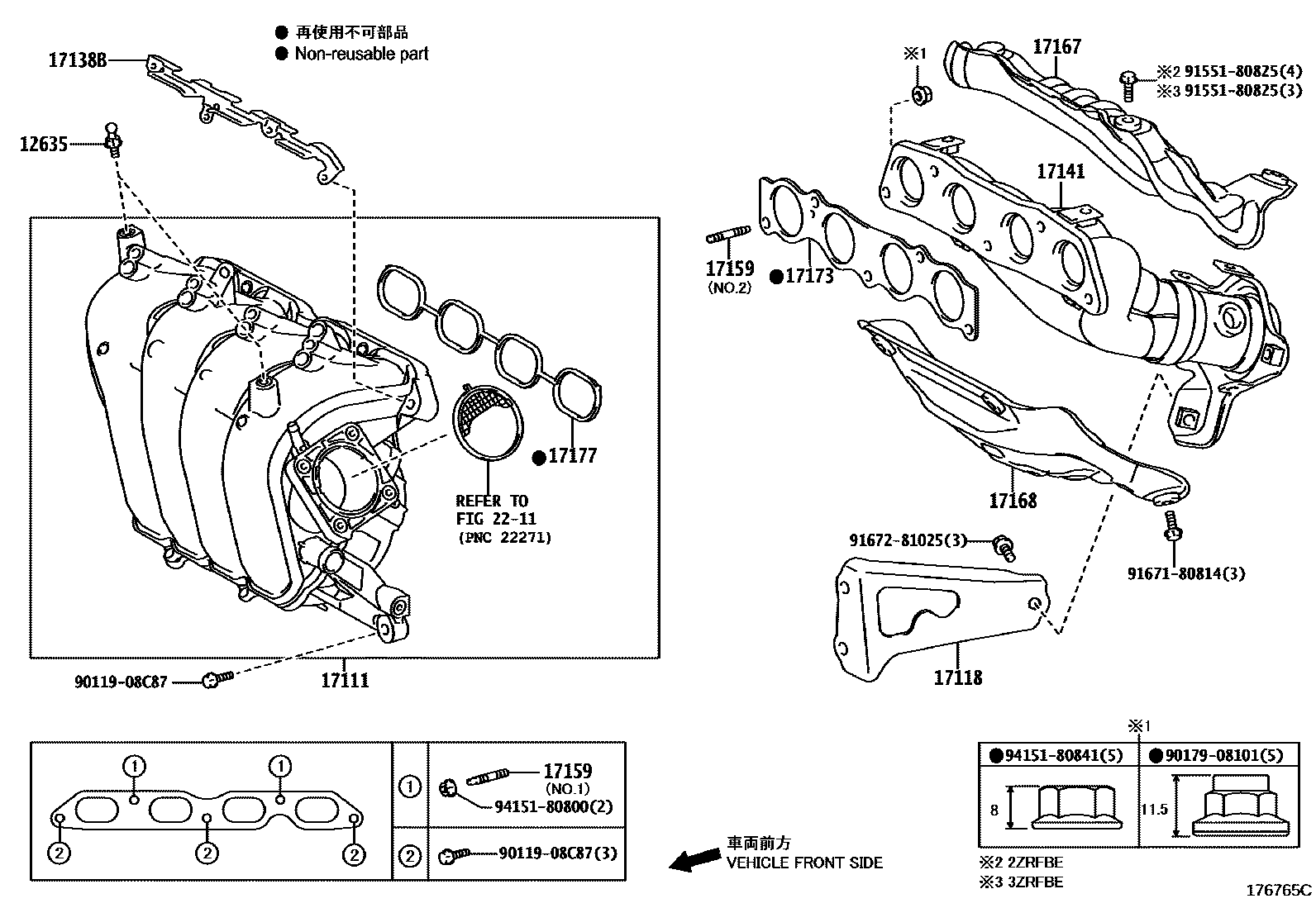

Toyota COROLLA Manifold EPC diagram — 176765C
Manifold — 176765C (201403 – 999999)

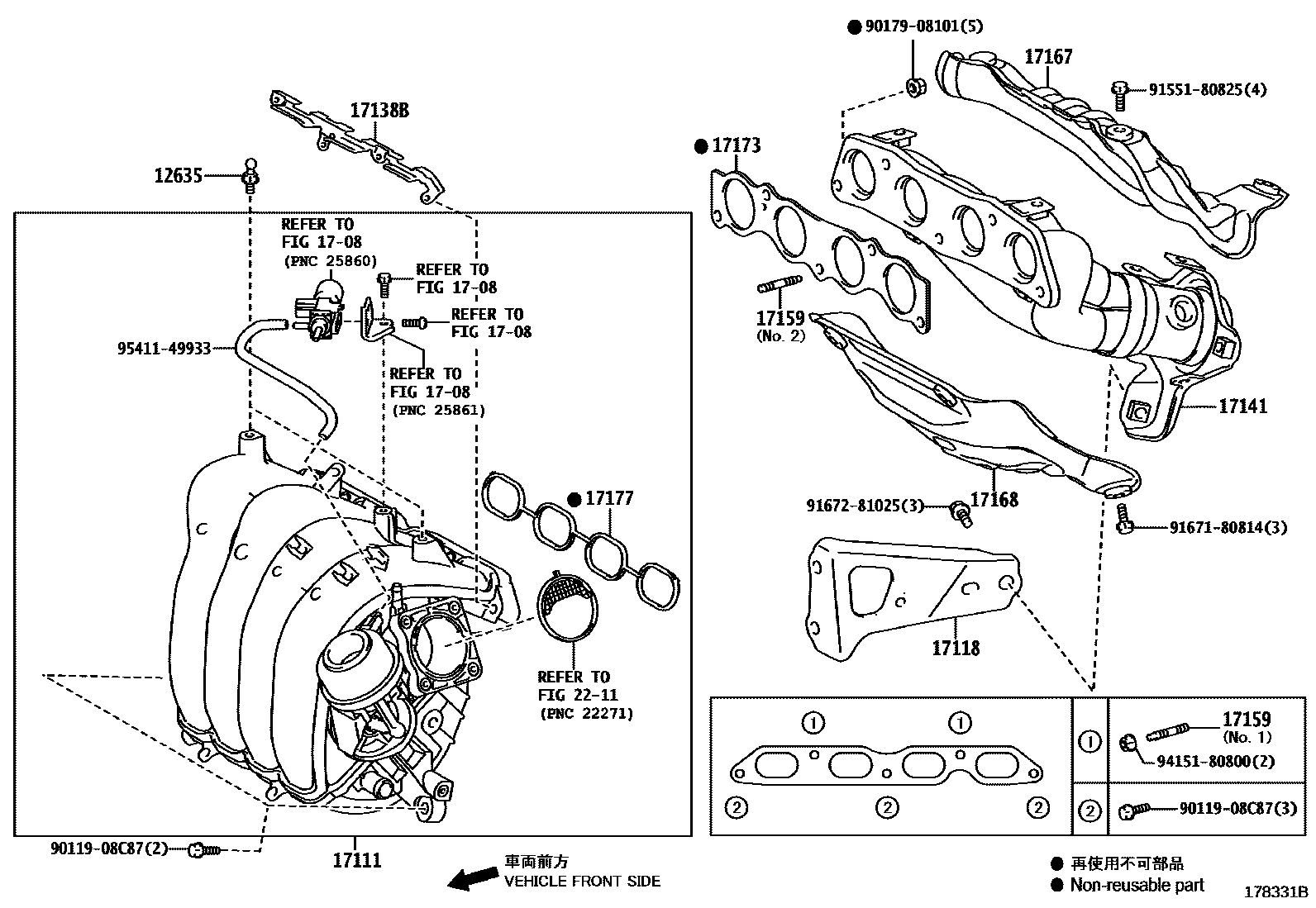

Toyota COROLLA Manifold EPC diagram — 178331B
Manifold — 178331B (201403 – 999999)

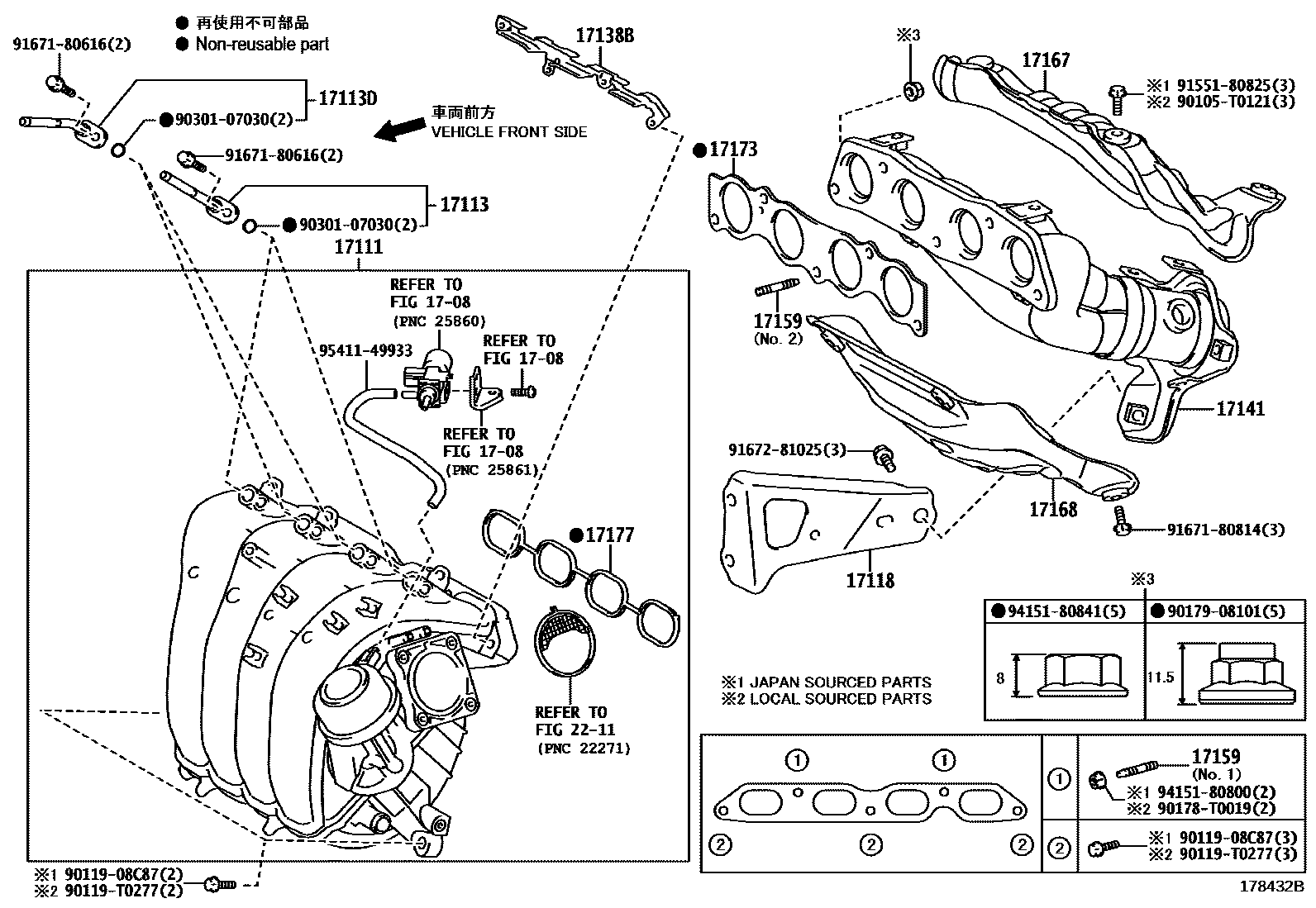

Toyota COROLLA Manifold EPC diagram — 178432B
Manifold — 178432B (201501 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-0T150 · 17120-0T190 · 17120-37070 · 17120-37130 · 17120-37140
17113intake pipe23801-37020
17113DNo. 1 intake pipe23802-37010
17118Manifold stays17118-37010 · 17118-37050
17138BIntake manifold stay17138-0T030 · 17138-0T040 · 17138-37011
17141exhaust manifold17141-0T140 · 17141-0T150 · 17141-37051 · 17141-37080 · 17141-37130
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052 · 90126-T0003 · 90126-T0016
17167Exhaust manifold No. 1 heat shield17167-0T080 · 17167-0T090 · 17167-0T100 · 17167-0T150 · 17167-37011 · 17167-37050 · 17167-37110
17168Exhaust manifold No.2 insulation pad17168-0T070 · 17168-0T120 · 17168-37070 · 17168-37100
17173Gasket (exhaust manifold to cylinder head)17173-0T041 · 17173-0T050 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17177-0T040 · 17177-37030 · 17177-37040
