Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 2 images and 6 PNC and OE references.

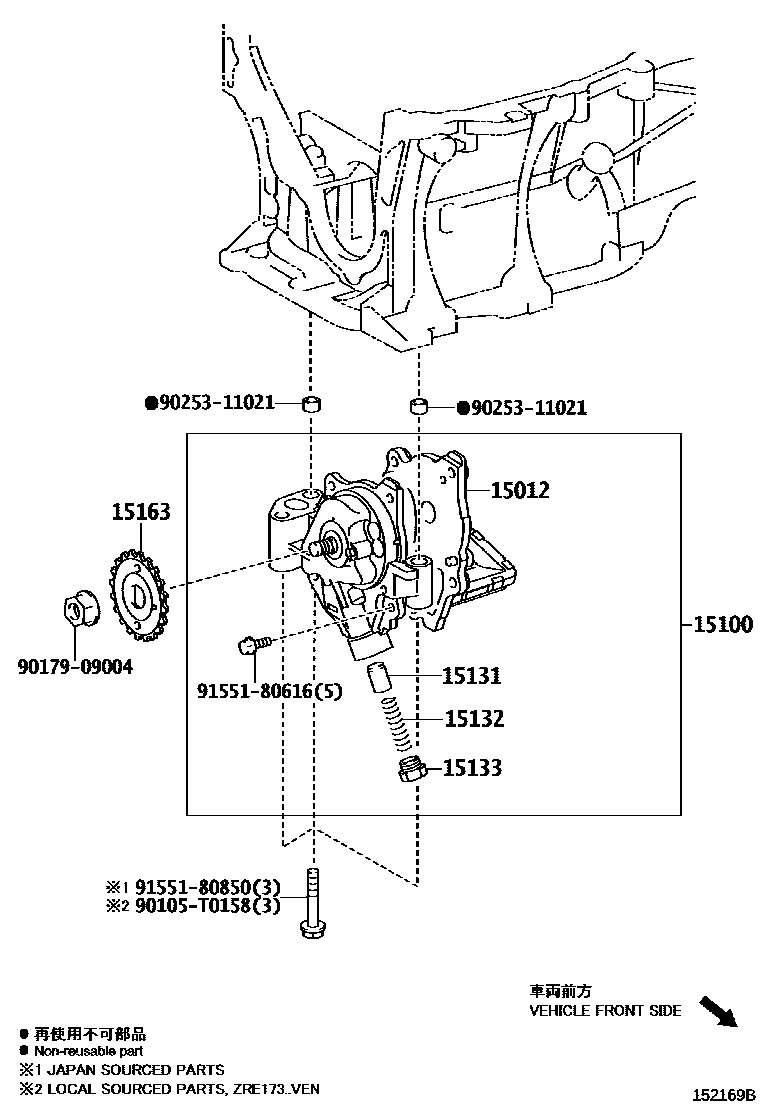

Toyota COROLLA Engine Oil Pump EPC diagram — 152169B
Engine Oil Pump — 152169B (201403 – 999999)

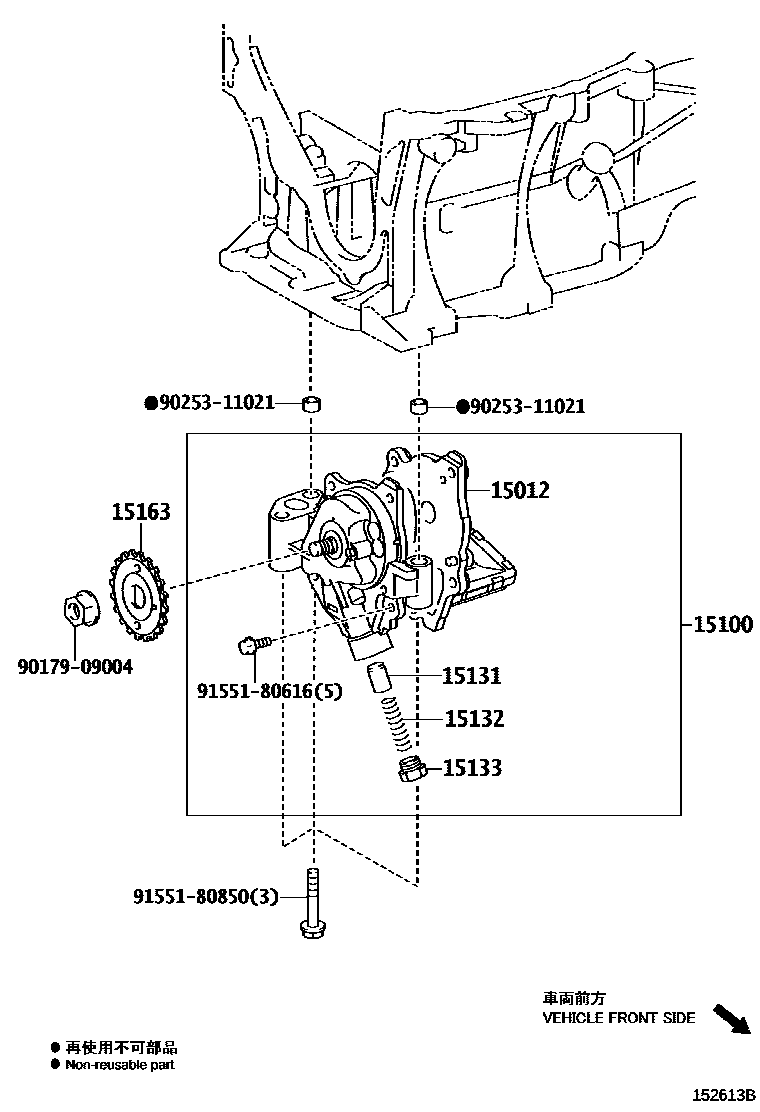

Toyota COROLLA Engine Oil Pump EPC diagram — 152613B
Engine Oil Pump — 152613B (201703 – 999999)

PNC and OE references

PNCPart nameOE numbers
15012Oil pump cover sub-assembly15012-0T070 · 15012-37010
15100Oil pump assembly15100-0T070 · 15100-37030
15131Oil pump pressure reducing valve15131-0A040
15132Oil pump pressure reducing valve spring15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-0T070 · 15133-28020
15163Oil pump drive shaft gear15163-0H031 · 15163-0T010 · 15163-28010
