Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 2 images and 51 PNC and OE references.

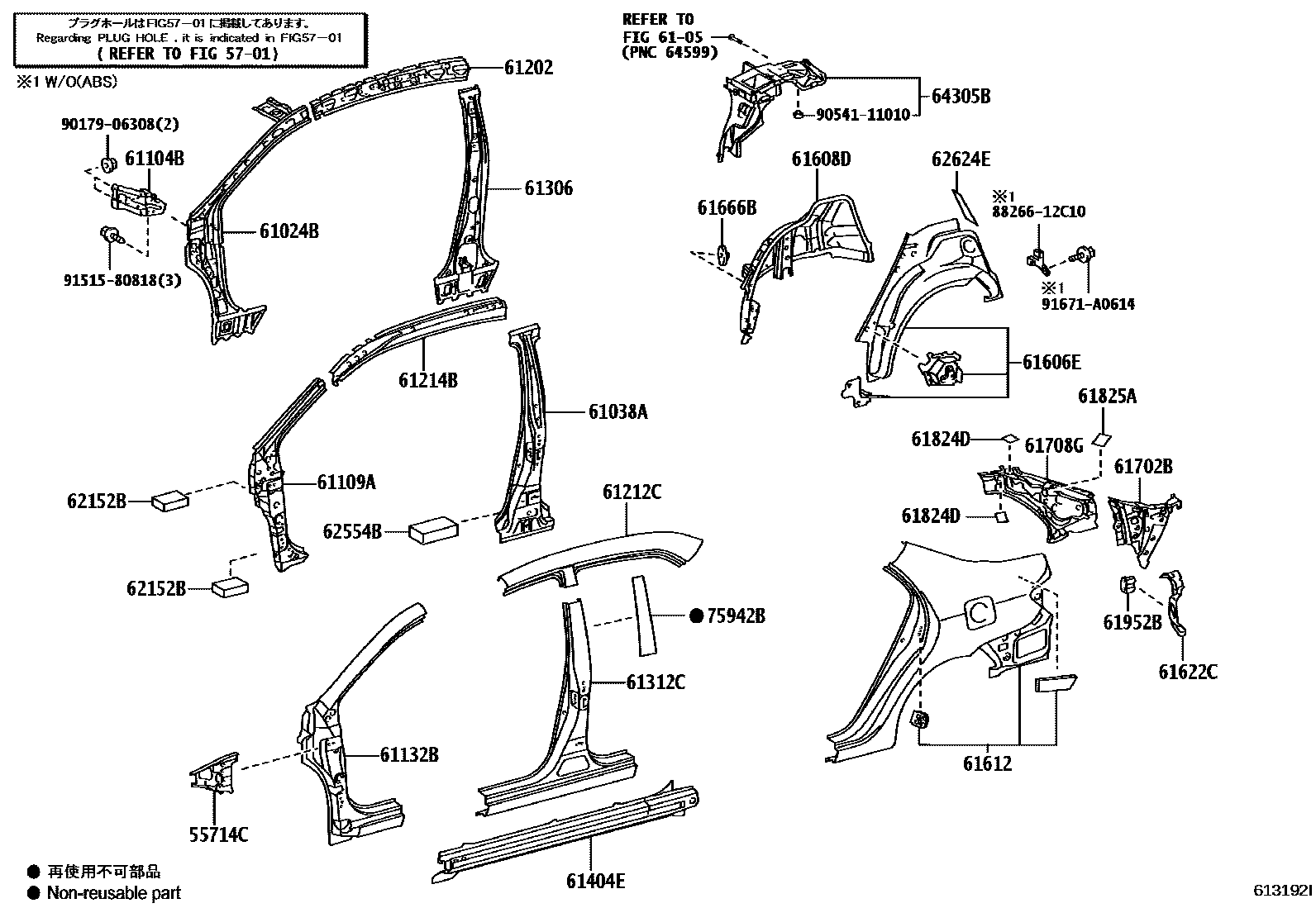

Toyota COROLLA 侧梁 EPC diagram — 613192I
侧梁 — 613192I (200803 – 999999)

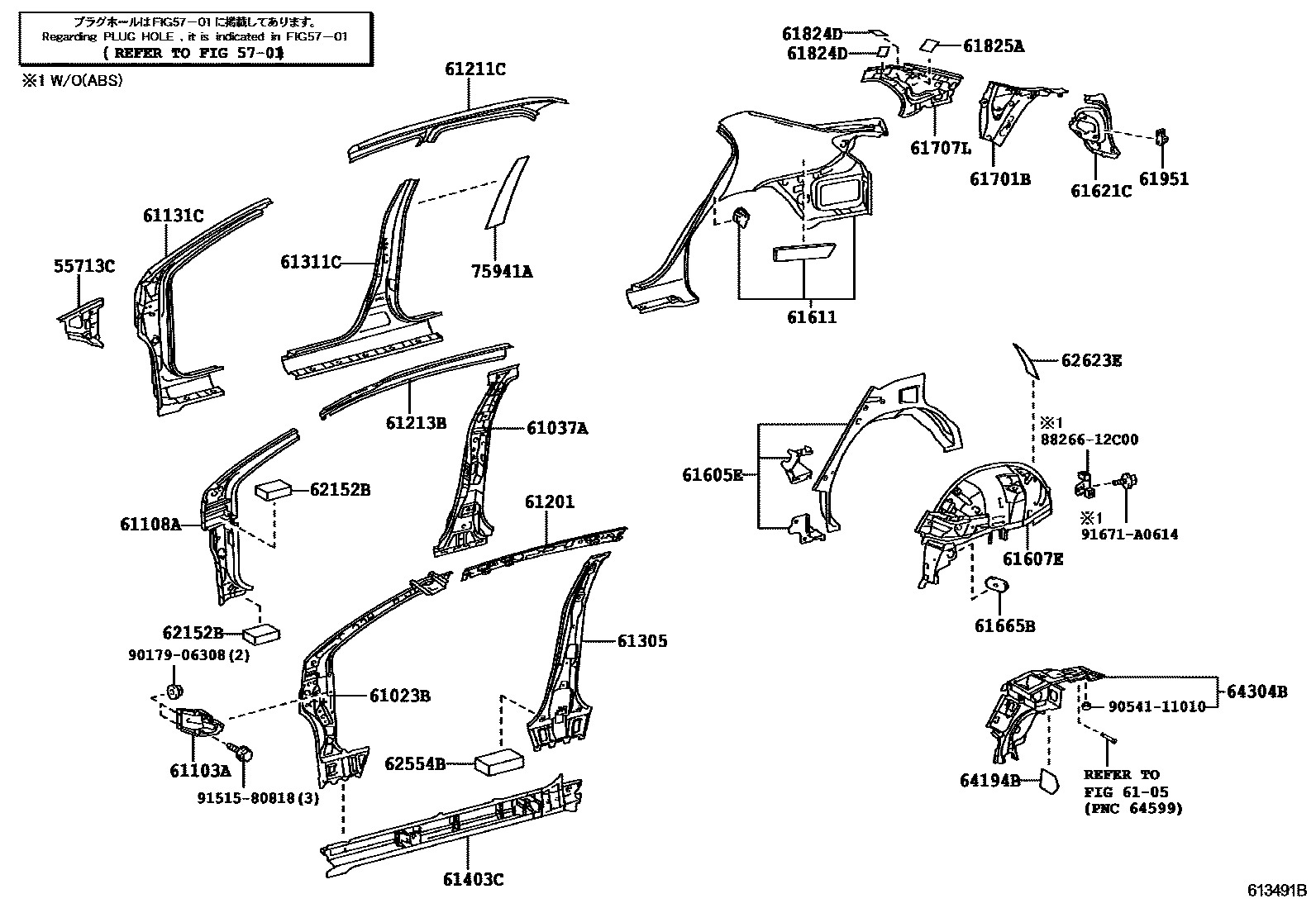

Toyota COROLLA 侧梁 EPC diagram — 613491B
侧梁 — 613491B (200803 – 999999)

PNC and OE references

PNCPart nameOE numbers
55713CRight front wall upper side panel55713-02110
55714CLeft front wall upper side panel55714-02110
61023BRight body inner front pillar sub-assembly61023-02240
61024BLeft body inner front pillar sub-assembly61024-02230
61037ARight body center pillar reinforcement sub-assembly61037-02912
61038ALeft body center pillar reinforcement sub-assembly61038-02912
61103ARight front wall side reinforcement sub-assembly61103-02150 · 61103-02151
61104BLeft front wall side reinforcement sub-assembly61104-02140
61108ARight body front pillar lower reinforcement sub-assembly61108-02160
61109ALeft side body front pillar lower reinforcement sub-assembly61109-02160
61131CRight body outer front pillar61131-02270
61132BLeft body outer front pillar61132-02300
61201Roof right side longitudinal beam sub-assembly61201-02150
61202Roof left side longitudinal beam sub-assembly61202-02150
61211CRoof right side rail61211-02190
61212CRoof left side rail61212-02190
61213BNo. 2 longitudinal beam on the outer right side of the roof61203-02120
61214BNo. 2 longitudinal beam on the left side of the roof61204-02120
61305Right body center pillar lower reinforcement sub-assembly61305-02080
61306Left body center pillar lower reinforcement sub-assembly61306-02080
61311CRight rear body front outer panel61311-02240
61312CLeft rear body front outer panel61312-02240
61403CRight door outer sill reinforcement sub-assembly61403-02130
61404ELeft door outer sill reinforcement sub-assembly61404-02130
61605ERight side hoarding61605-02080 · 61605-02100
61606Eleft side panel61606-02070 · 61606-02080
61607ERight wheel housing lining panel61607-02953 · 61607-02954 · 61607-02955
61608DLeft side wheel housing lining panel61608-02951 · 61608-02952 · 61608-02953
61611Right side hoarding61601-02330
61612left side panel61602-02340
61621CLuggage right opening slot61621-02901
61622CLuggage trunk left opening slot61622-02901
61665BRight seat belt anchor to side wheel arch reinforcement61665-32030
61666BLeft-hand seat belt anchor to side wheel arch reinforcement61665-32030
61701BRoof right inner upper panel sub-assembly61701-02050
61702BRoof left inner upper panel sub-assembly61702-02050
61707LRight front roof inner panel sub-assembly61707-02100
61708GLeft front roof inner panel sub-assembly61708-02100
61824DNoise Control Panel No. 161824-12070
61825ANoise Control Panel No. 261825-52060
61951Right trim part bracket61951-12010
61952BLeft trim part bracket61952-12010
62152BNo. 2 silencer pad on cowl side62152-12050
62554BNo. 4 column pad62554-12180
62623ERight rear side wheel housing lining block62623-02050
62624ELeft rear side wheel housing lining block62623-02050
64194BSilencer pad on back panel64194-02010
64304BGlove box bracket right reinforcement sub-assembly64304-02130 · 64304-02140
64305BGlove box bracket left reinforcement sub-assembly64305-02130 · 64305-02140
75941ARight center pillar trim75941-02120
75942BLeft center pillar trim75942-02120
