Toyota COROLLA 制动配管和卡箍 — Figure 4708

Toyota COROLLA EPC diagram 4708, 制动配管和卡箍, with 3 images and 31 PNC and OE references.

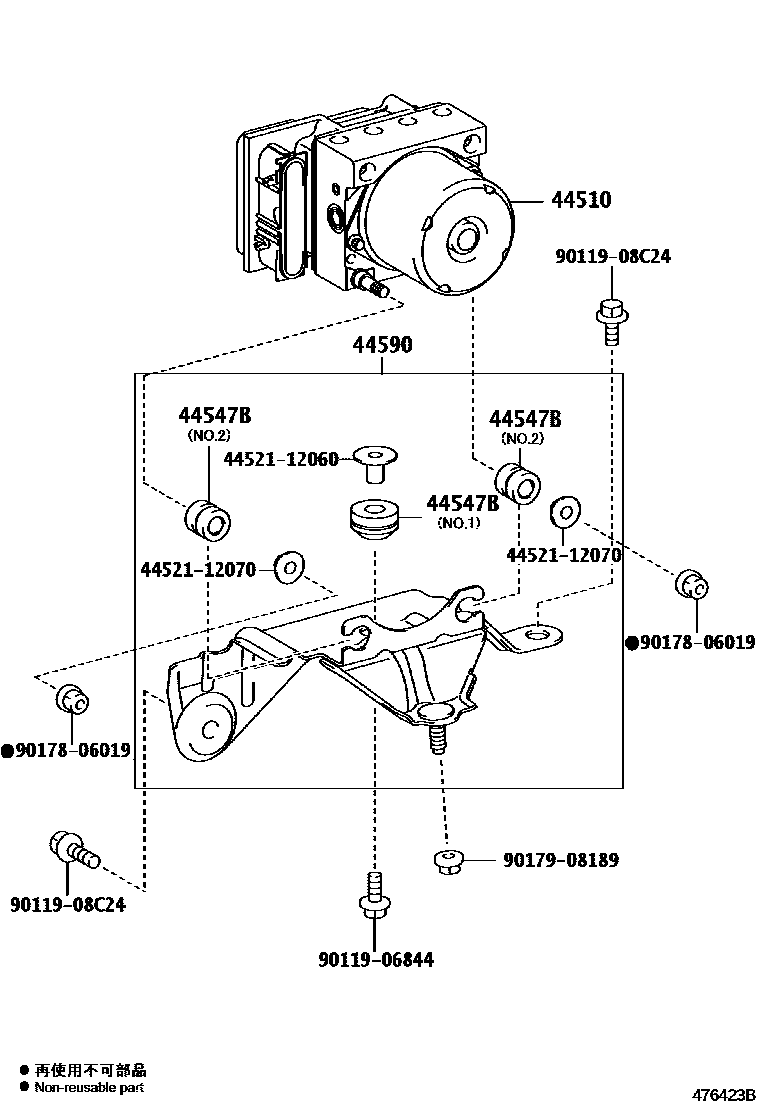

Toyota COROLLA 制动配管和卡箍 EPC diagram — 476423B
制动配管和卡箍 — 476423B (200803 – 999999)

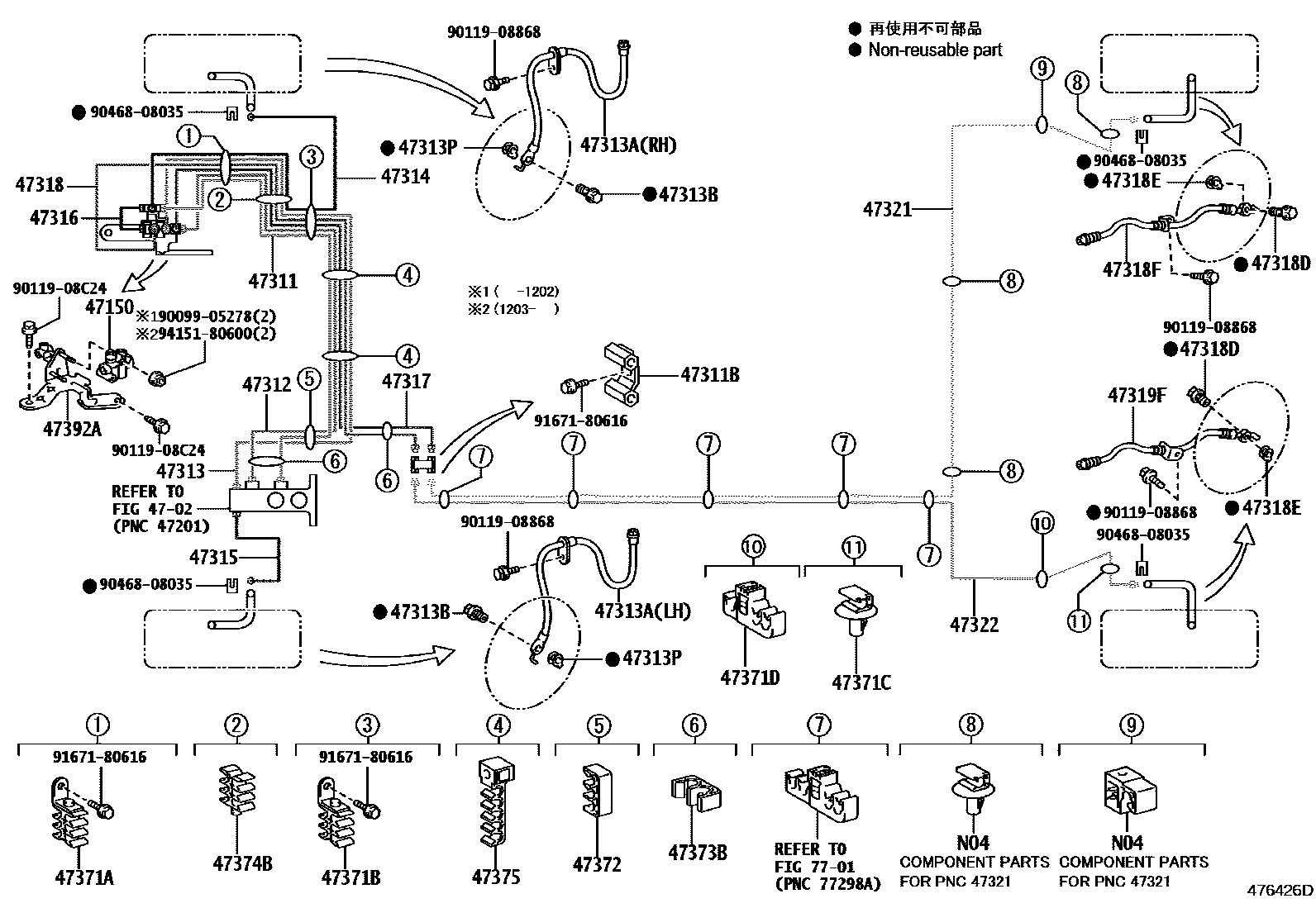

Toyota COROLLA 制动配管和卡箍 EPC diagram — 476426D
制动配管和卡箍 — 476426D (200803 – 999999)

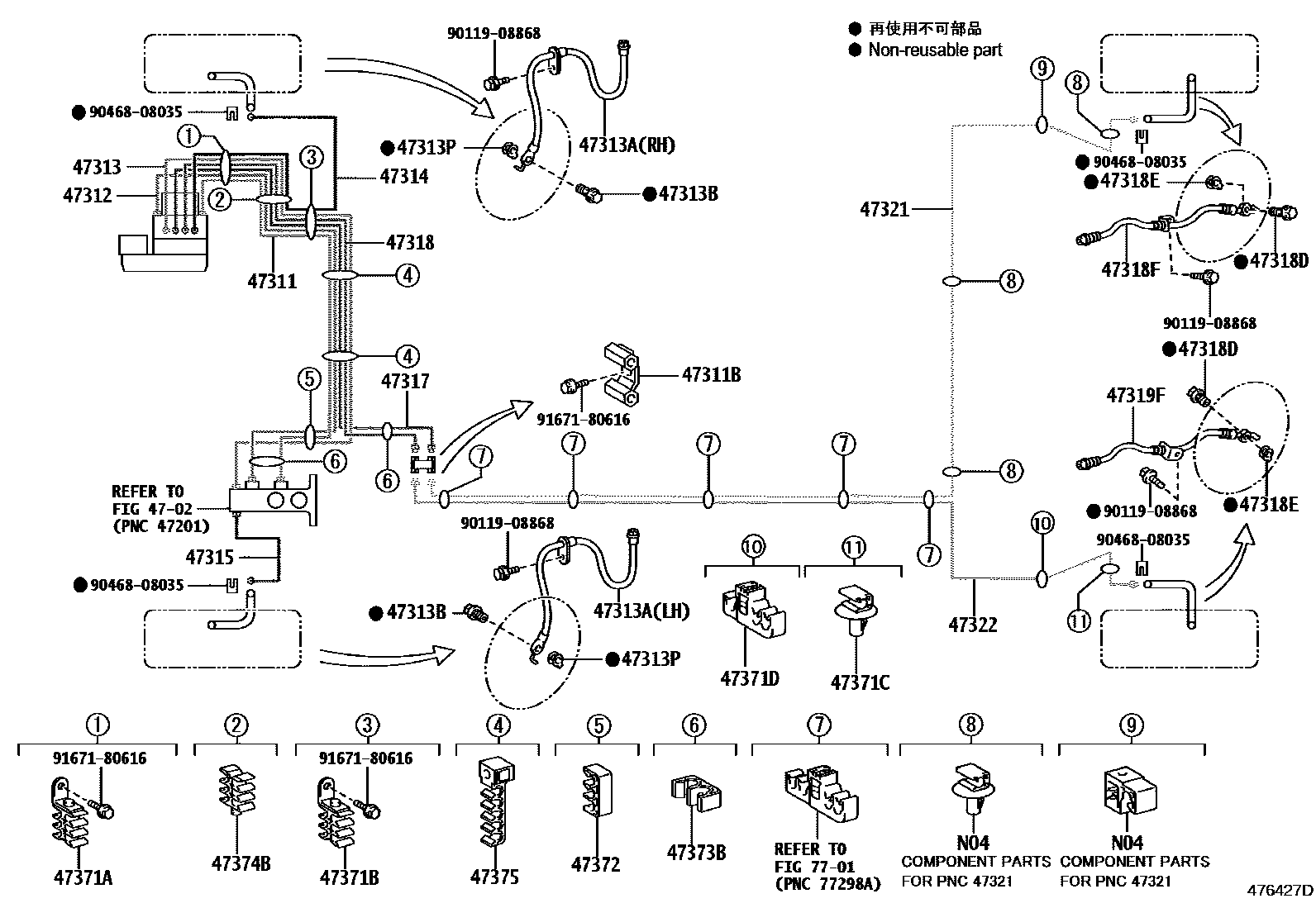

Toyota COROLLA 制动配管和卡箍 EPC diagram — 476427D
制动配管和卡箍 — 476427D (200803 – 999999)

PNC and OE references

PNCPart nameOE numbers
44510brake actuator assembly44050-02211 · 44050-02650
44547Bbrake actuator bracket cushion44547-12010 · 44547-12030
44590Brake actuator bracket assembly44590-02230
47150Proportional valve assembly47150-02051
47311No. 1 front brake pipe47311-02670 · 47311-02680 · 47311-02691
47311BNo. 1 pipe joint (for front brake pipe)90412-10255
47312No. 2 front brake pipe47312-02570 · 47312-02580 · 47312-02591
47313No. 3 front brake pipe47313-02620 · 47313-02630 · 47313-02640
47313ANo. 1 front flexible hose90947-02F08 · 90947-02F09
47313BConnector bolt (for front flex hose)90401-10058
47313PGasket (for front flex hose)47389-50020
47314No. 4 front brake pipe47314-02620 · 47314-02630 · 47314-02640
47315No. 5 front brake pipe47315-02330 · 47315-02360
47316No. 6 front brake pipe47316-02150
47317No. 7 front brake pipe47317-02540 · 47317-02550 · 47317-02560 · 47317-02690 · 47317-02700
47318No. 8 front brake pipe47318-02560 · 47318-02570 · 47318-02580 · 47318-02710 · 47318-02720
47318DConnector bolt (for rear flex hose)90401-10058
47318EGasket (for rear flex hose)47389-50020
47318FRight rear flexible hose90947-02E79
47319FLeft rear flexible hose90947-02E80
47321No. 1 rear brake pipe47320-02100 · 47320-02110
47322No. 2 rear brake pipe47322-02300 · 47322-02310
47371ANo. 1 brake pipe clamp47371-12240
47371BNo. 6 brake pipe clamp90949-04050
47371CNo. 7 brake pipe clamp90949-01D17
47371DNo. 8 brake pipe clamp77285-12140
47372No. 2 brake pipe clamp90464-00857
47373BNo. 3 brake pipe clamp90464-00904
47374BNo. 4 brake pipe clamp90949-01C51
47375No. 5 brake pipe clamp90949-01D28
47392ANo. 2 brake pipe joint47391-12040
