Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 5 images and 13 PNC and OE references.

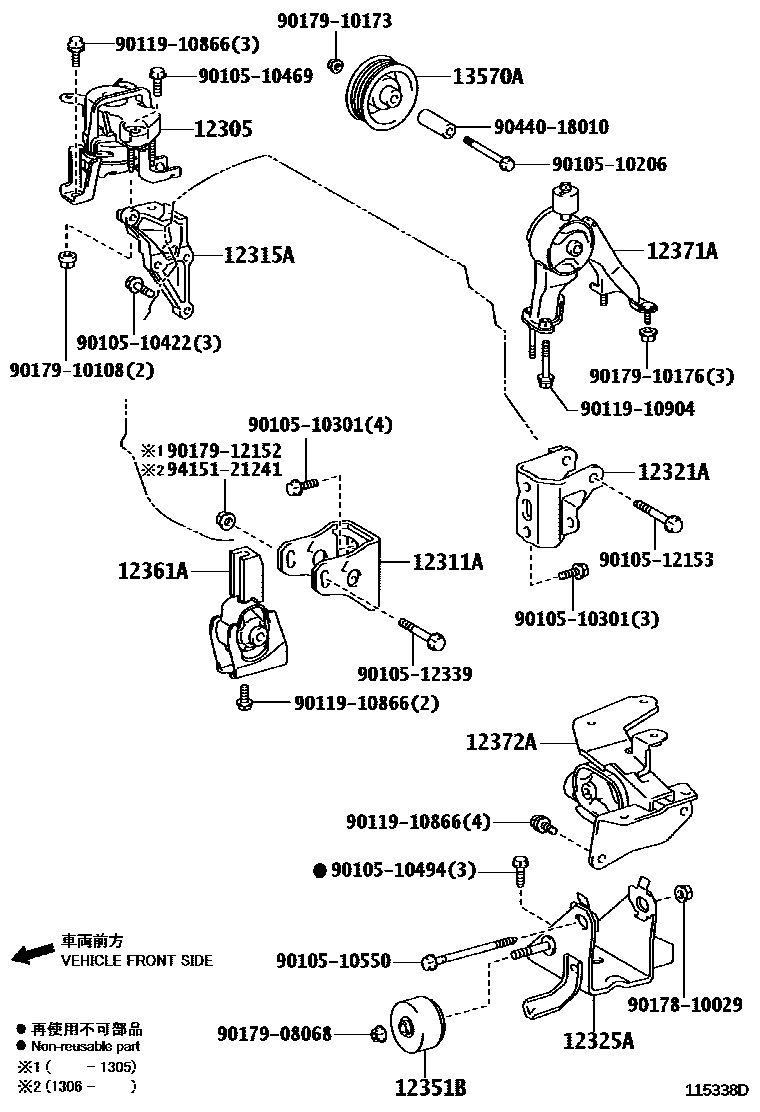

Toyota COROLLA Engine Mounting EPC diagram — 115338D
Engine Mounting — 115338D (200803 – 999999)

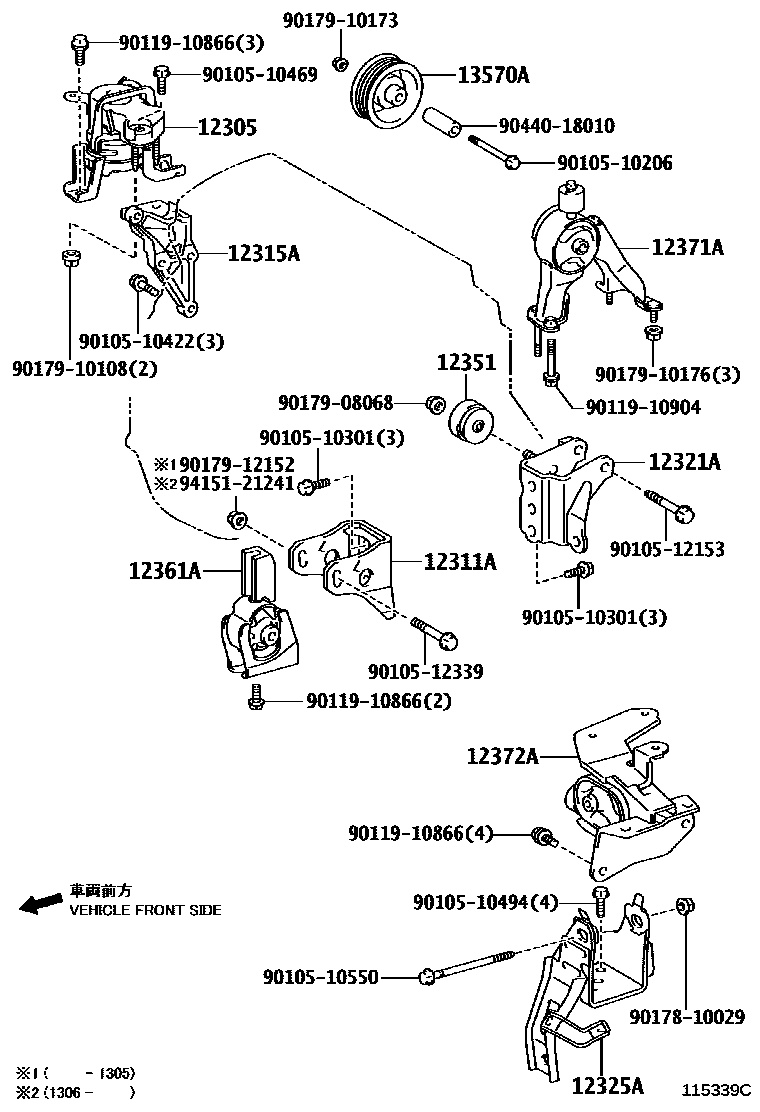

Toyota COROLLA Engine Mounting EPC diagram — 115339C
Engine Mounting — 115339C (200803 – 999999)

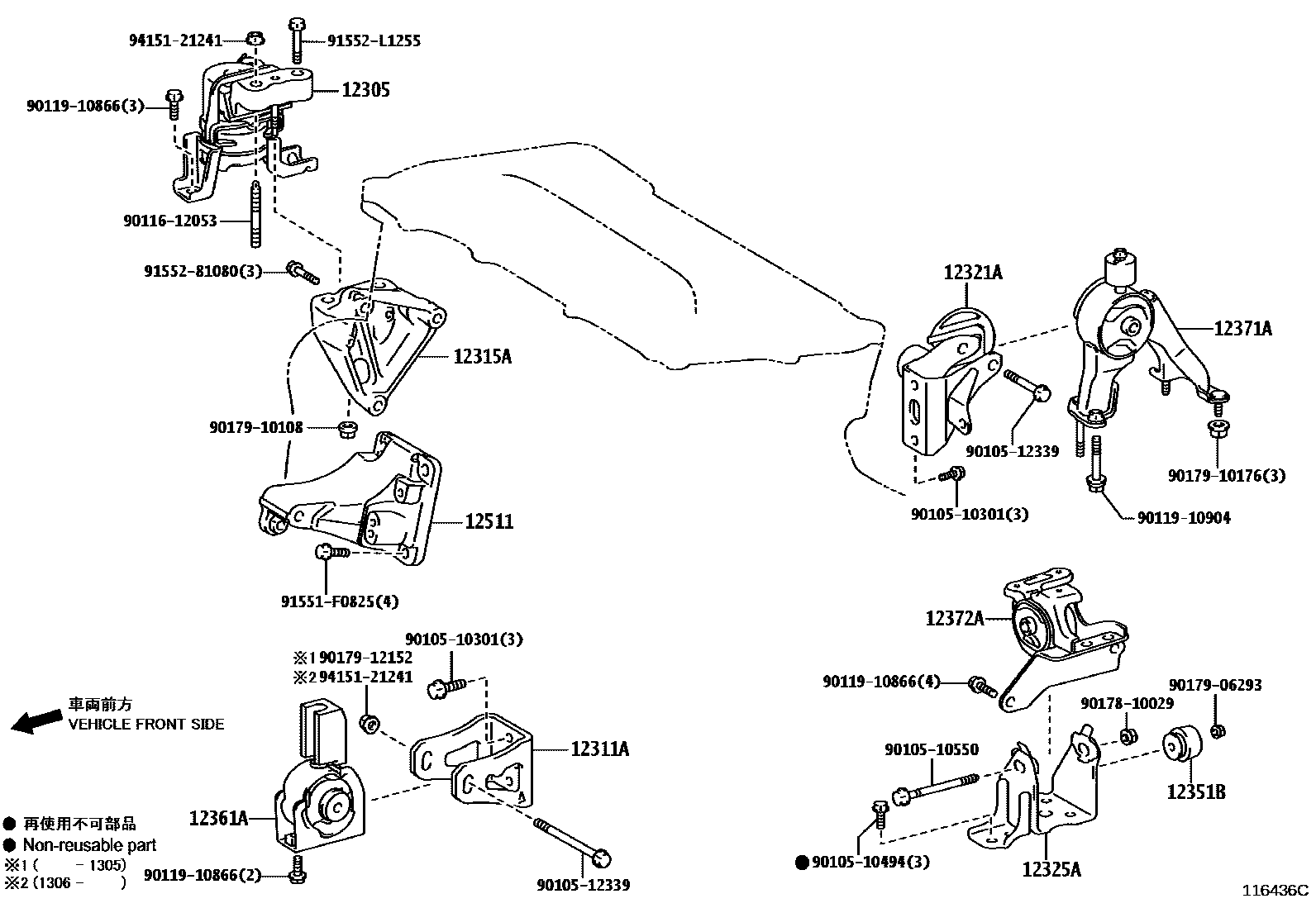

Toyota COROLLA Engine Mounting EPC diagram — 116436C
Engine Mounting — 116436C (201003 – 999999)

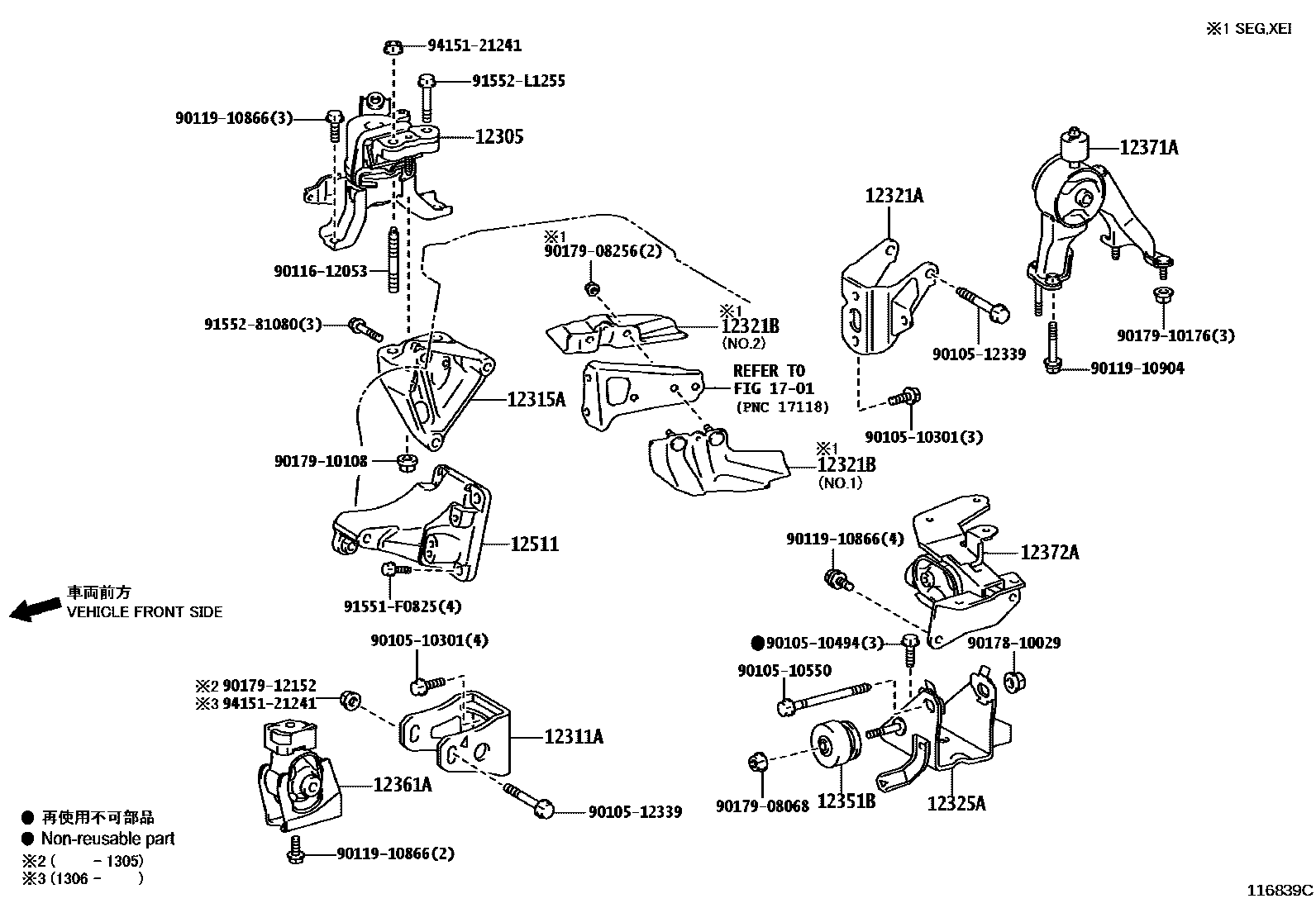

Toyota COROLLA Engine Mounting EPC diagram — 116839C
Engine Mounting — 116839C (201103 – 999999)

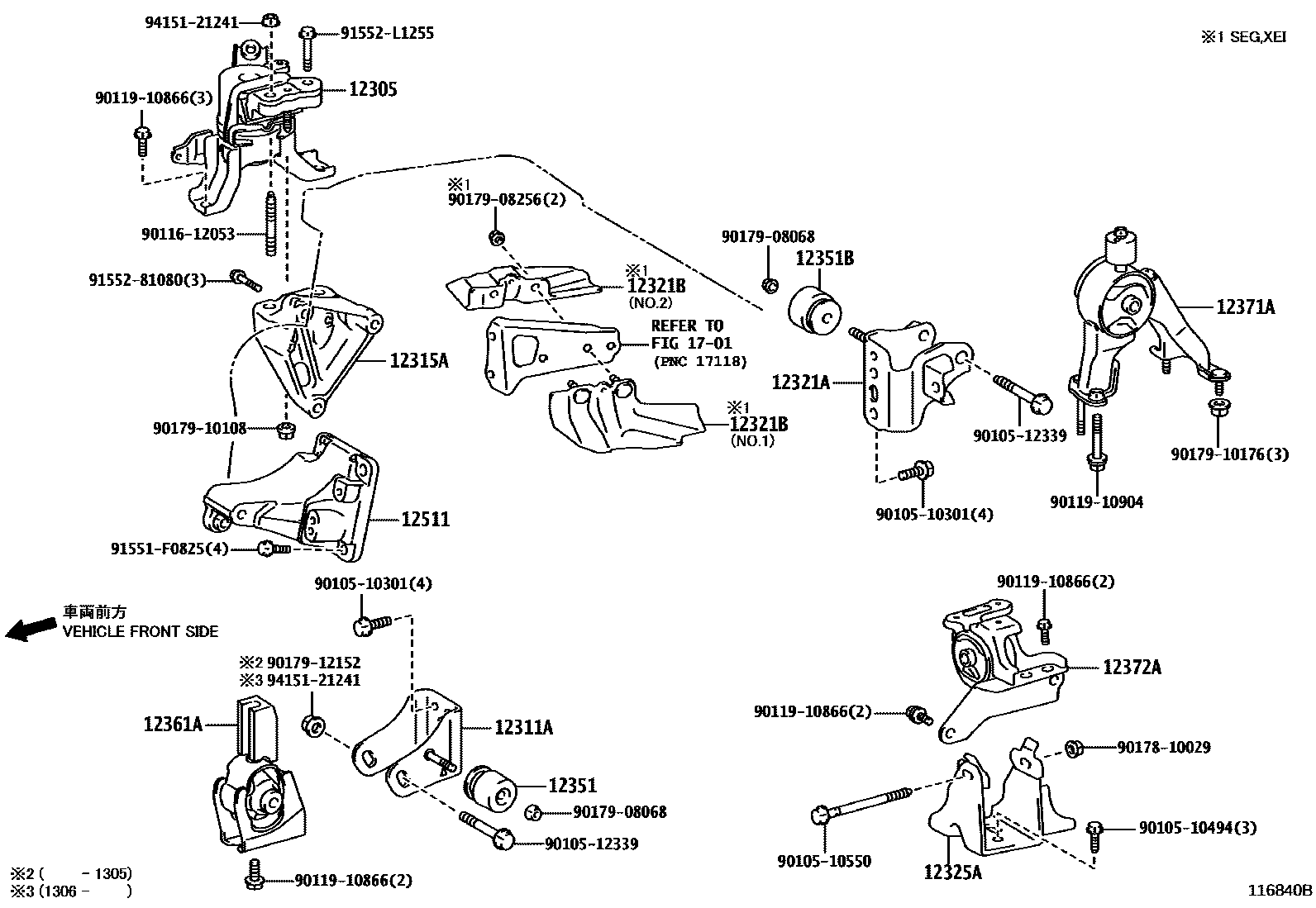

Toyota COROLLA Engine Mounting EPC diagram — 116840B
Engine Mounting — 116840B (201103 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-22380 · 12305-22440 · 12305-37070 · 12305-37081
12311AEngine front mounting bracket (for transverse engine)12311-0T150 · 12311-0T270 · 12311-0T280 · 12311-22270 · 12311-22280
12315AEngine right side mounting bracket (for transversely mounted engine)12315-22050 · 12315-37030
12321ARear engine mounting bracket (for transverse engine)12321-0D260 · 12321-0T180 · 12321-0T310 · 12321-0T320 · 12321-22130
12321BDrive shaft heat insulation pad sub-assembly43409-12060 · 43498-12051
12325AEngine left side mounting bracket (for transversely mounted engine)12325-0T180 · 12325-0T310 · 12325-0T320 · 12325-22320 · 12325-22330
12351engine mount shock absorber12351-11130 · 12351-26010
12351Bengine mount shock absorber12351-27050 · 12351-37120 · 12351-74140
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-0T091 · 12361-0T092 · 12361-21100 · 12361-22130 · 12361-37050
12371AEngine rear mount vibration isolation pad12371-22250 · 12371-22260 · 12371-37060 · 12371-37110
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0T140 · 12372-21230 · 12372-22200 · 12372-37180 · 12372-37240
12511No. 1 generator bracket12511-37010
13570ANo. 1 poly-ribbed belt idler assembly13570-22010
