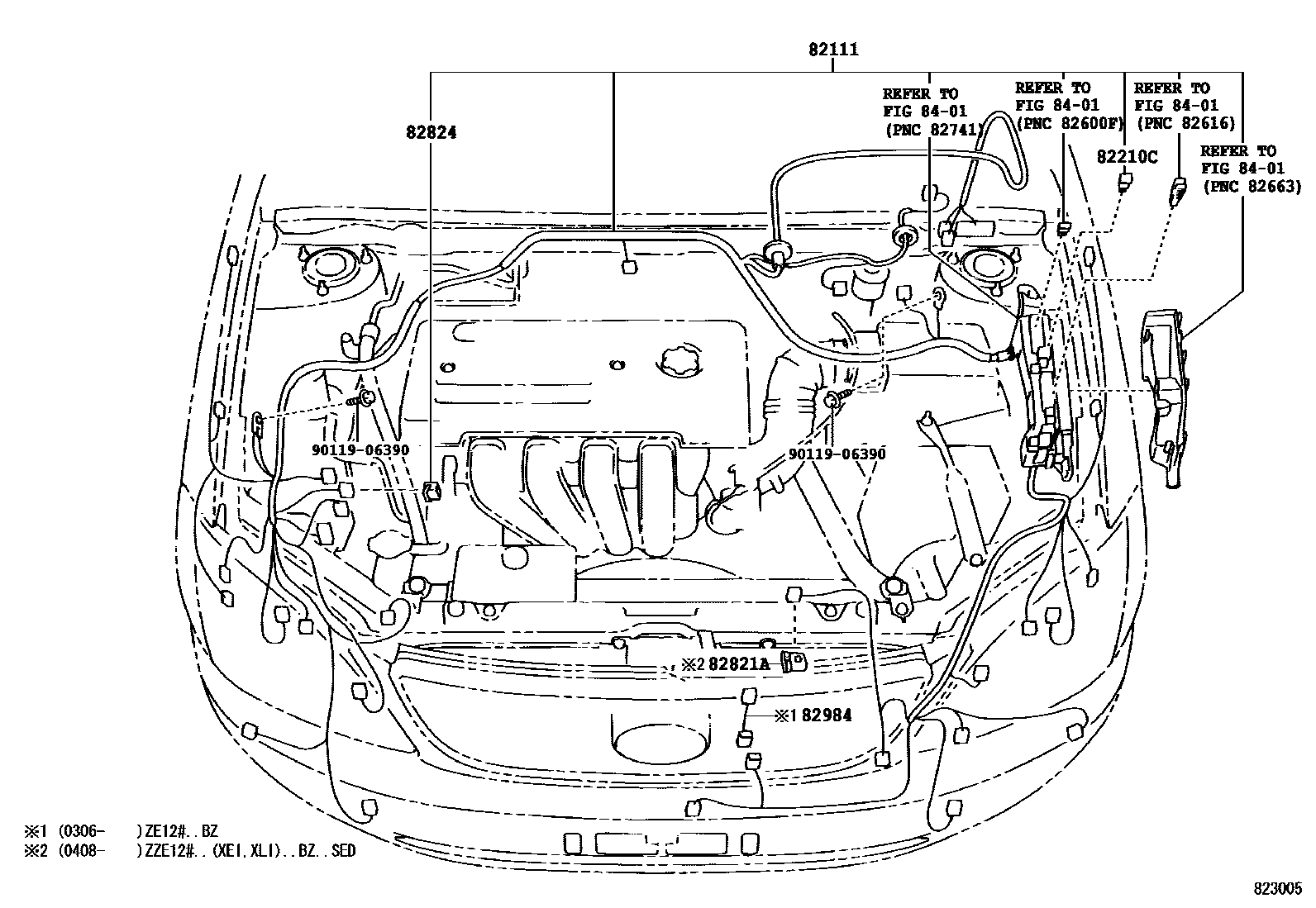

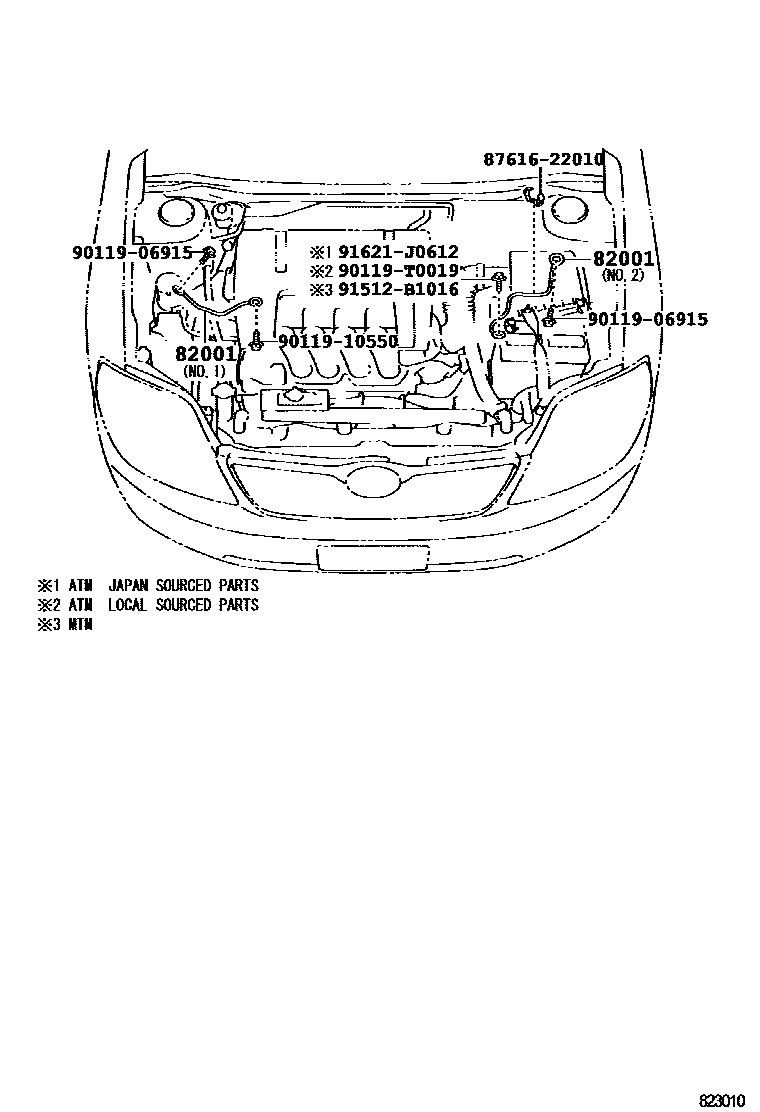

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 10 images and 31 PNC and OE references.
PNC and OE references

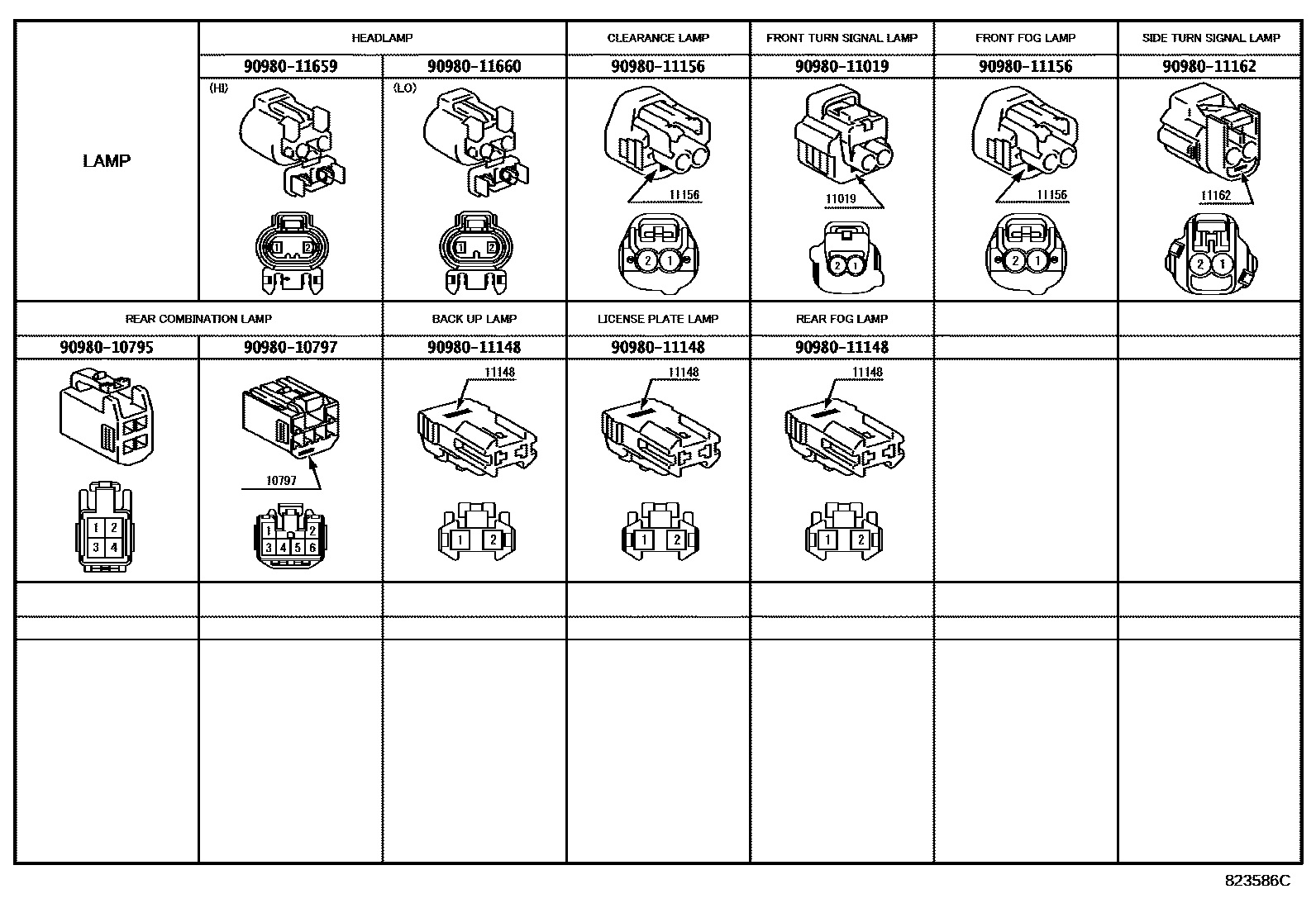

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90080-82049 · 90980-07109 · 90980-07181 · 90980-07407 |

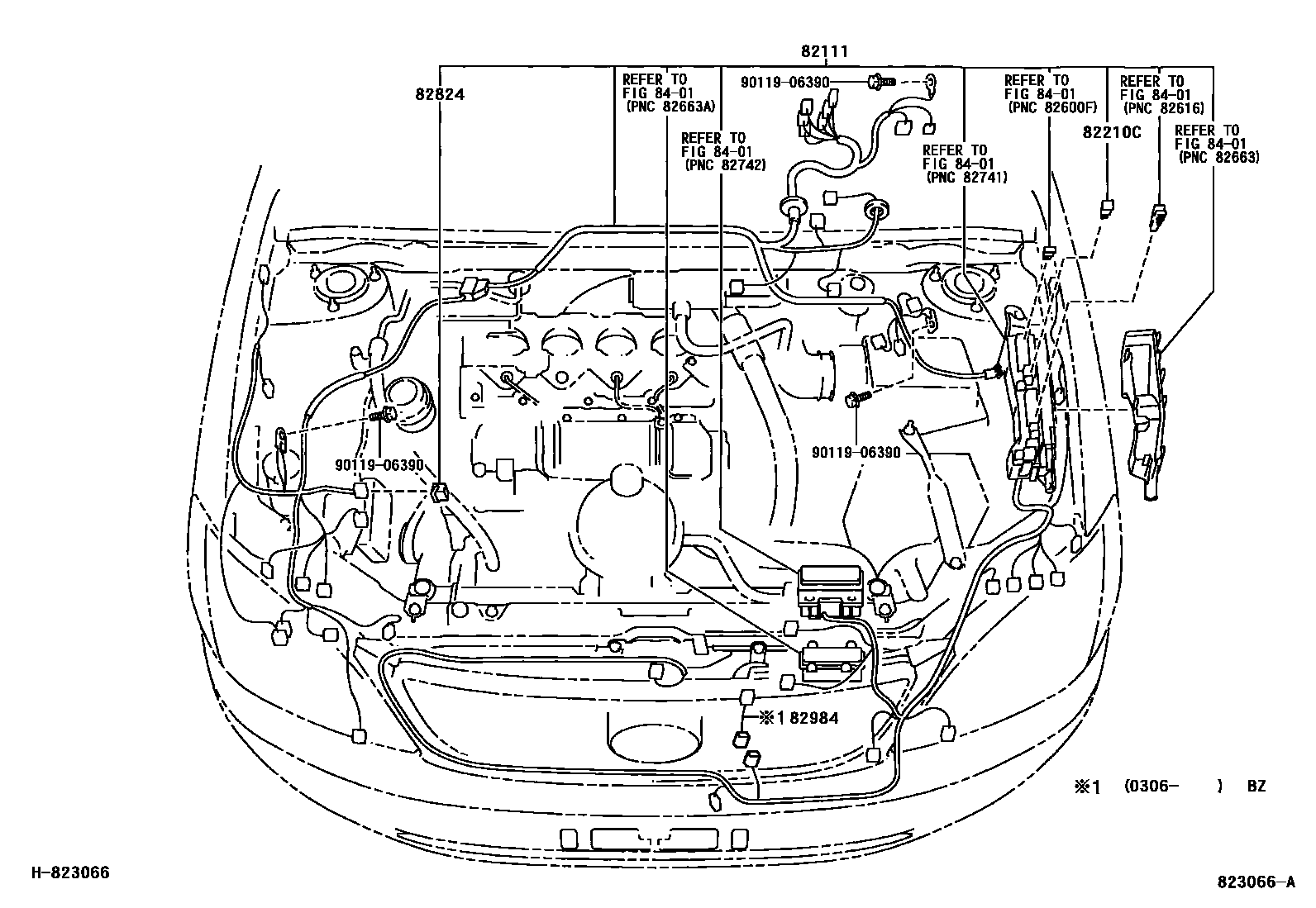

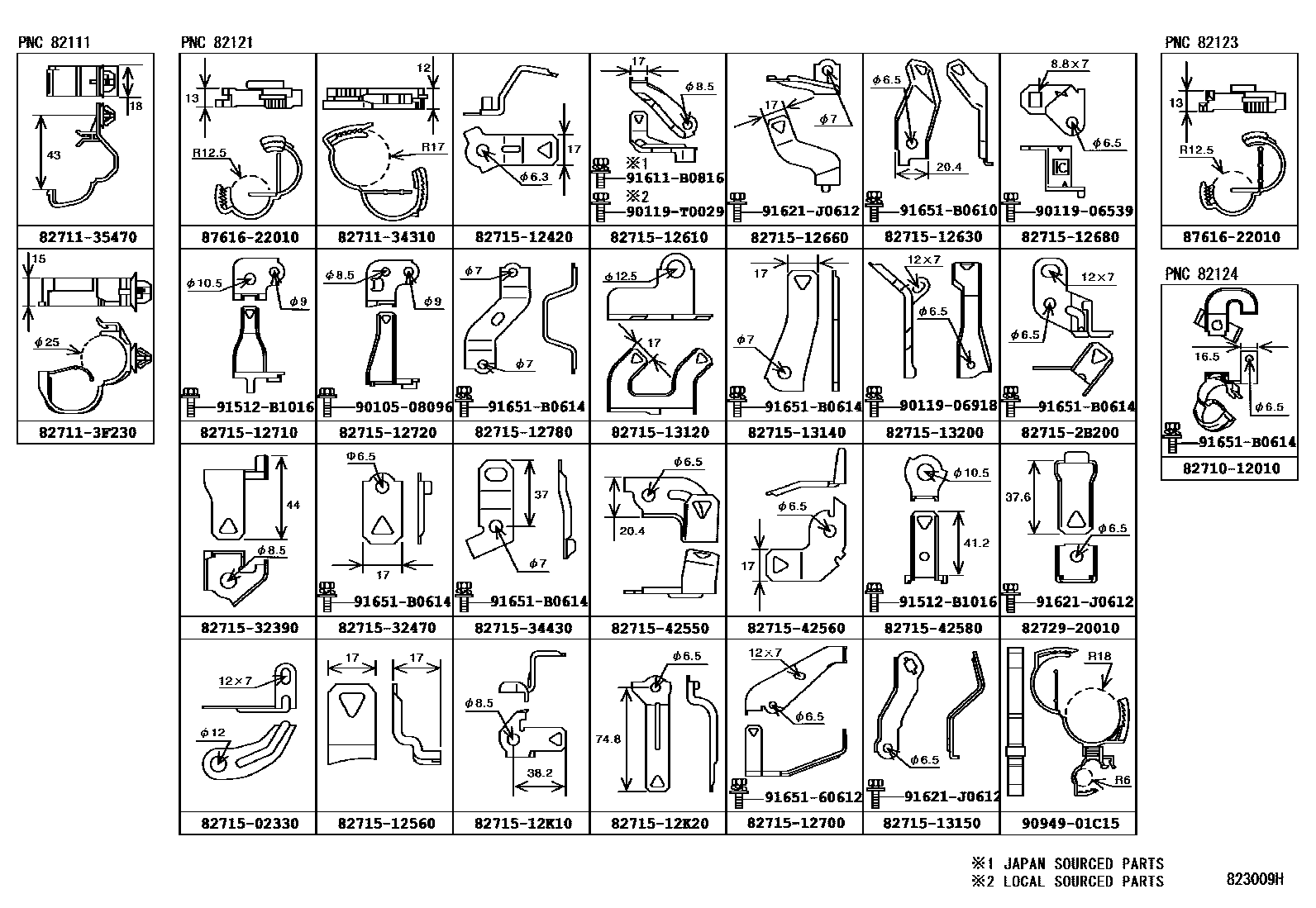

| 82111 | Engine room main wiring harness | 82111-02C60 · 82111-02C61 · 82111-02C62 · 82111-02Q10 · 82111-02Q20 · 82111-02Q30 · 82111-02Q40 · 82111-02Q41 · 82111-02Q50 · 82111-02Q51 · 82111-02Q60 · 82111-02Q70 · 82111-02Q80 · 82111-02Q81 · 82111-02Q90 · 82111-02Q91 · 82111-02R00 · 82111-02R01 · 82111-02R10 · 82111-02R11 · 82111-02R20 · 82111-02R21 · 82111-02R30 · 82111-02S40 · 82111-02S50 · 82111-0Z370 · 82111-0Z380 · 82111-0Z390 · 82111-0ZB30 · 82115-02Y90 · 82115-02Z00 · 82115-02Z20 · 82116-02340 · 82116-02350 · 82116-02360 · 82116-02361 · 82116-02370 · 82116-02371 · 82116-02380 · 82116-02390 · 82116-02400 · 82116-02410 · 82116-02420 · 82116-02421 · 82116-02430 |

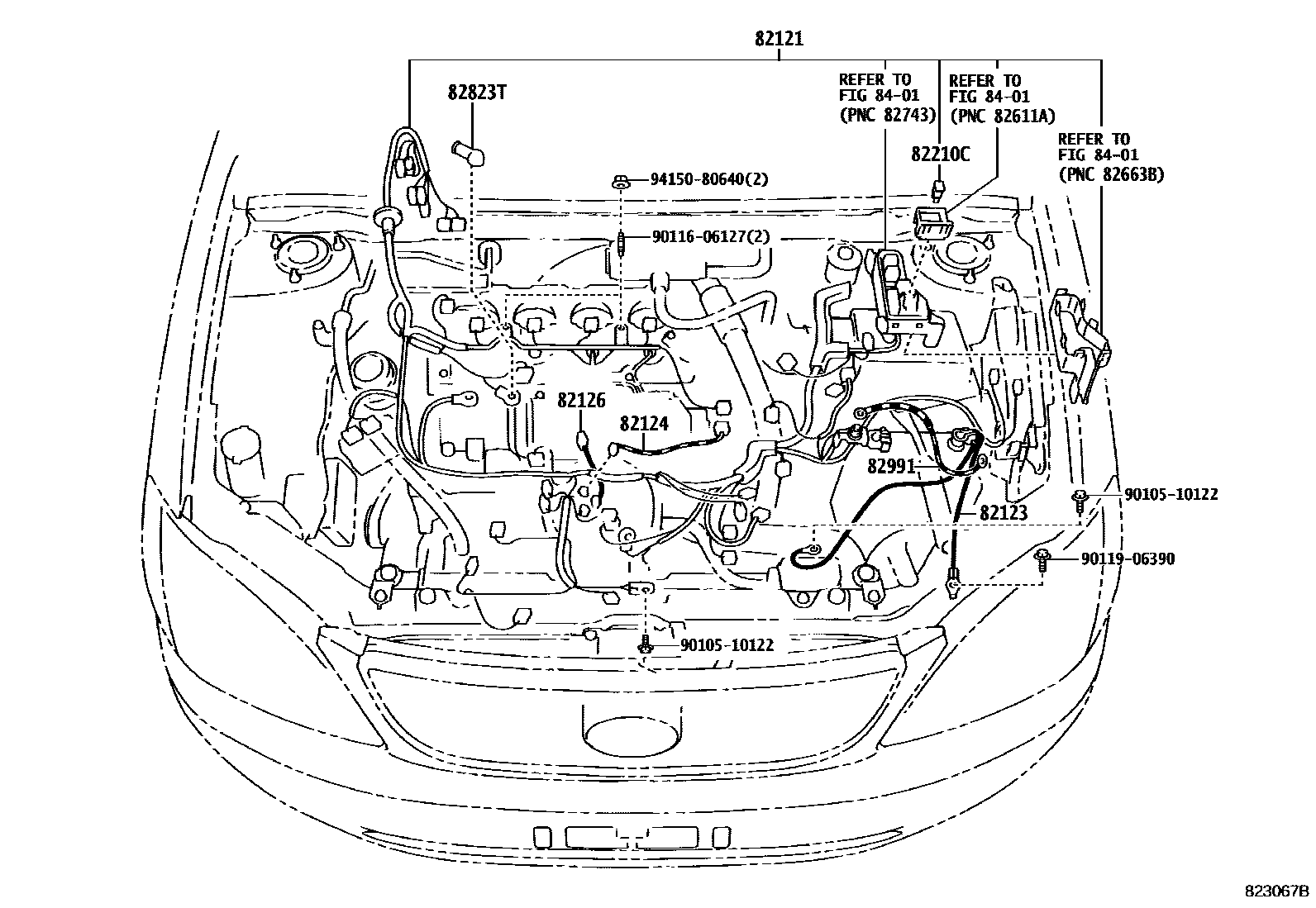

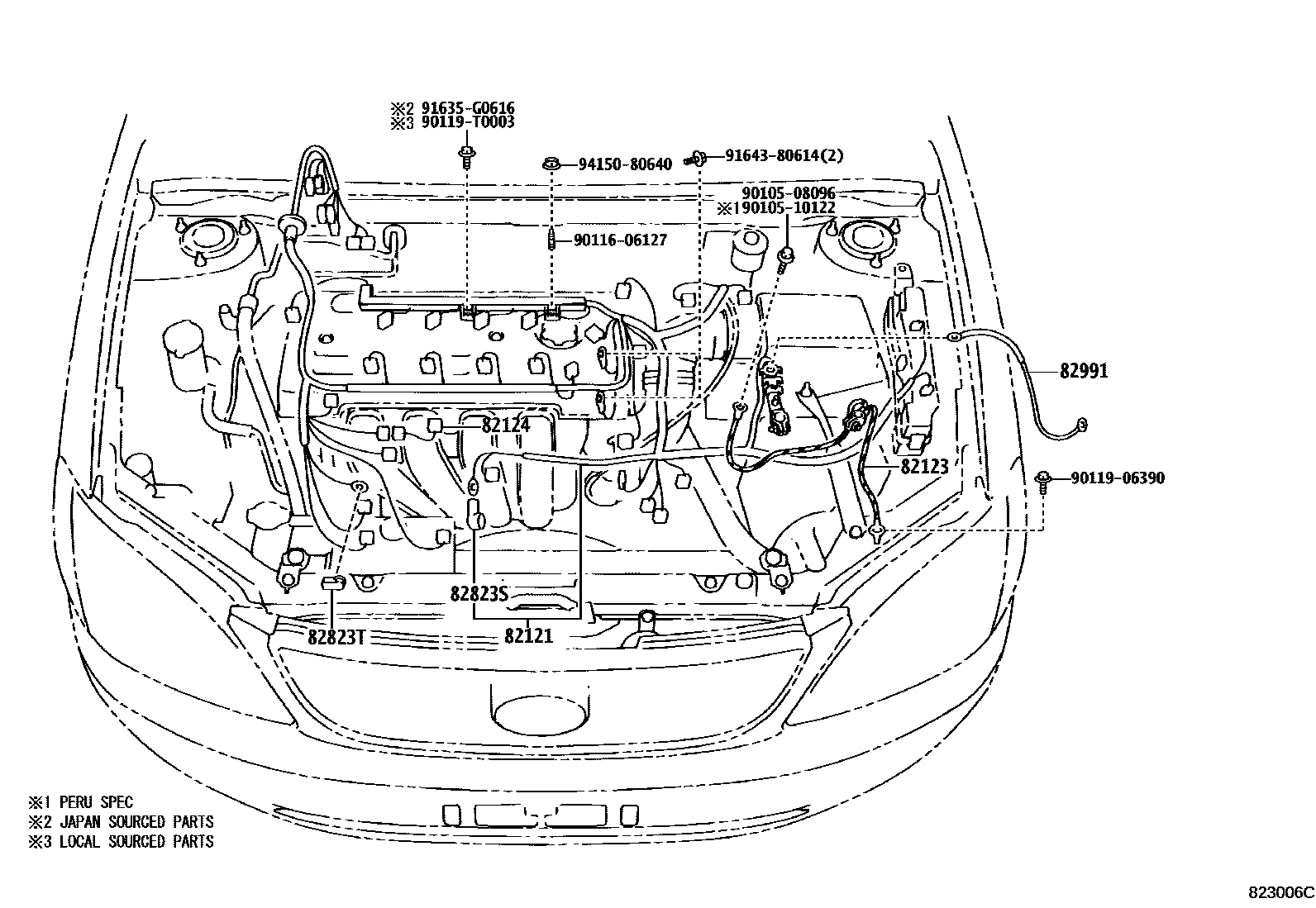

| 82121 | Engine wiring harness | 82121-02890 · 82121-02D71 · 82121-02D72 · 82121-02F50 · 82121-02F51 · 82121-02F60 · 82121-02F61 · 82121-02F70 · 82121-02F71 · 82121-02F80 · 82121-02F81 · 82121-02F90 · 82121-02G00 · 82121-02G01 · 82121-02G02 · 82121-02G10 · 82121-02G11 · 82121-02G12 · 82121-02G20 · 82121-02G21 · 82121-02G22 · 82121-02G30 · 82121-02G31 · 82121-02G32 · 82121-02M00 · 82121-02M10 · 82121-02M20 · 82121-02M30 · 82121-02N80 · 82121-02N81 · 82121-02N90 · 82121-02N91 · 82121-02P00 · 82121-02P01 · 82121-02P10 · 82121-02P11 · 82139-02010 · 82139-02020 · 82139-02030 · 82139-02031 · 82139-02040 · 82139-02050 · 82139-02060 · 82139-02070 · 82139-02080 · 82139-02090 · 82139-02100 · 82139-02110 · 82139-02120 |
| 82123 | Engine No. 3 wiring harness | 82123-02150 · 82123-02170 · 82123-02180 · 82123-02240 · 82123-02260 |
| 82124 | Engine No. 4 wiring harness | 82124-02030 · 82124-13010 · 82124-32050 |
| 82126 | Engine wiring harness | 82126-20010 |

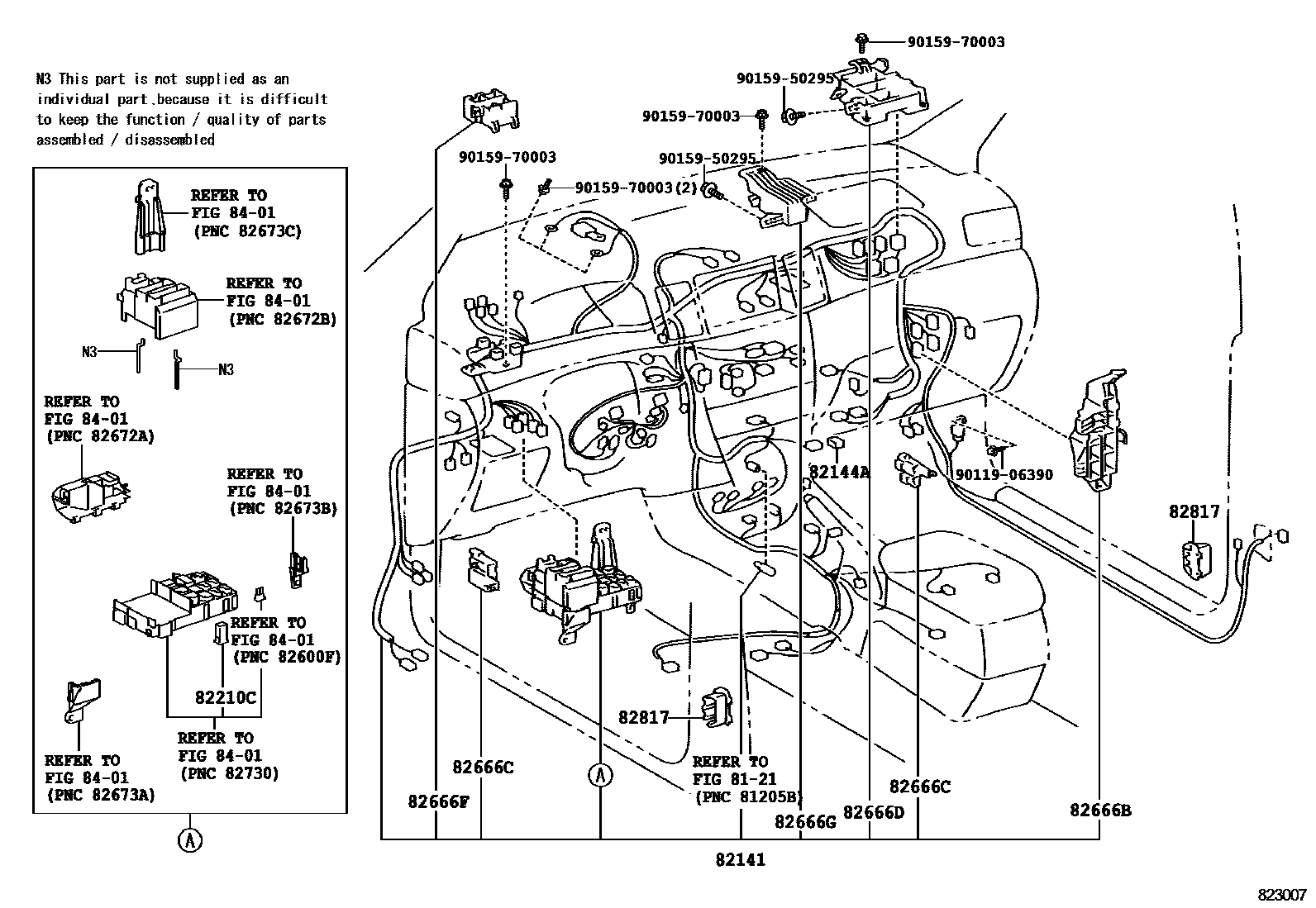

| 82141 | Dashboard wiring harness | 82117-02780 · 82117-02781 · 82117-02790 · 82117-02791 · 82117-02800 · 82117-02801 · 82117-02802 · 82117-02810 · 82117-02811 · 82117-02812 · 82117-02820 · 82117-02821 · 82117-02822 · 82117-02830 · 82117-02831 · 82117-02832 · 82117-02840 · 82117-02841 · 82117-02850 · 82117-02851 · 82117-02860 · 82117-02861 · 82117-02870 · 82117-02871 · 82117-02880 · 82117-02881 · 82117-02882 · 82117-02890 · 82117-02891 · 82117-02892 · 82117-02Q00 · 82117-02Q20 · 82117-02Q40 · 82117-02Q50 · 82117-02Q70 · 82118-02010 · 82118-02011 · 82118-02012 · 82138-02010 · 82138-02011 · 82138-02020 · 82138-02021 · 82138-02030 · 82138-02031 · 82138-02032 · 82138-02040 · 82138-02041 · 82138-02042 · 82138-02220 · 82138-02221 · 82138-02222 · 82141-02F10 · 82141-02F11 · 82141-02F20 · 82141-02F21 · 82141-0ZB00 · 82141-0ZB10 · 82141-0ZB20 · 82141-0ZB30 · 82141-0ZB40 · 82141-0ZB50 · 82141-0ZB60 · 82141-0ZB70 · 82141-0ZB80 · 82145-02T40 · 82145-02T50 · 82145-02T60 · 82145-02T70 · 82145-02T80 · 82145-02T90 · 82145-02U00 · 82145-02U10 · 82145-02U30 · 82145-02U50 · 82145-02U60 · 82145-02U70 · 82145-02U80 · 82145-02U90 · 82145-02V00 · 82145-02V10 · 82145-02V30 · 82145-02V31 · 82145-02V40 · 82145-02V70 · 82145-02V80 · 82145-02W10 · 82145-02W11 · 82145-02W20 · 82145-02W21 · 82145-02W30 · 82145-02W60 · 82145-02W70 · 82146-02630 · 82146-02631 · 82146-02660 · 82146-02661 |
| 82144A | Instrument panel wiring harness No. 4 | 82144-02090 |
| 82151 | Right front door wiring harness | 82197-02180 · 82197-02190 |
| 82152 | Left front door wiring harness | 82198-02080 · 82198-02090 |
| 82153 | Rear door wiring harness No. 1 | 82153-02310 |
| 82154 | Rear door wiring harness No. 2 | 82153-02310 |

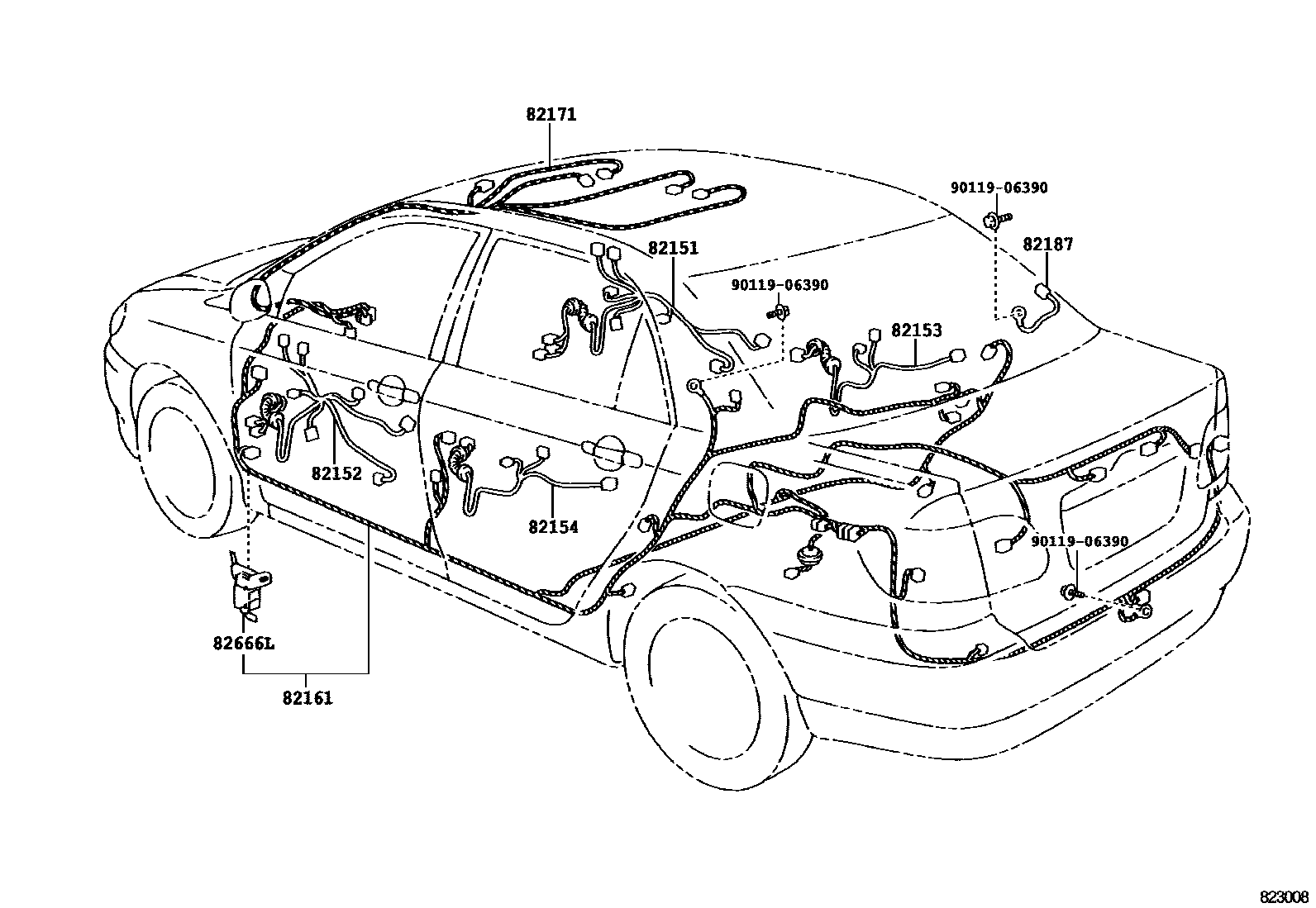

| 82161 | floor wiring harness | 82161-02400 · 82161-02C20 · 82161-02C21 · 82161-02L20 · 82161-02L30 · 82161-02L40 · 82161-02L50 · 82161-02L60 · 82161-02L61 · 82161-02L70 · 82161-02L71 · 82161-02L80 · 82161-02L81 · 82199-02060 · 82199-02070 · 82199-02080 · 82199-02090 · 82199-02100 |

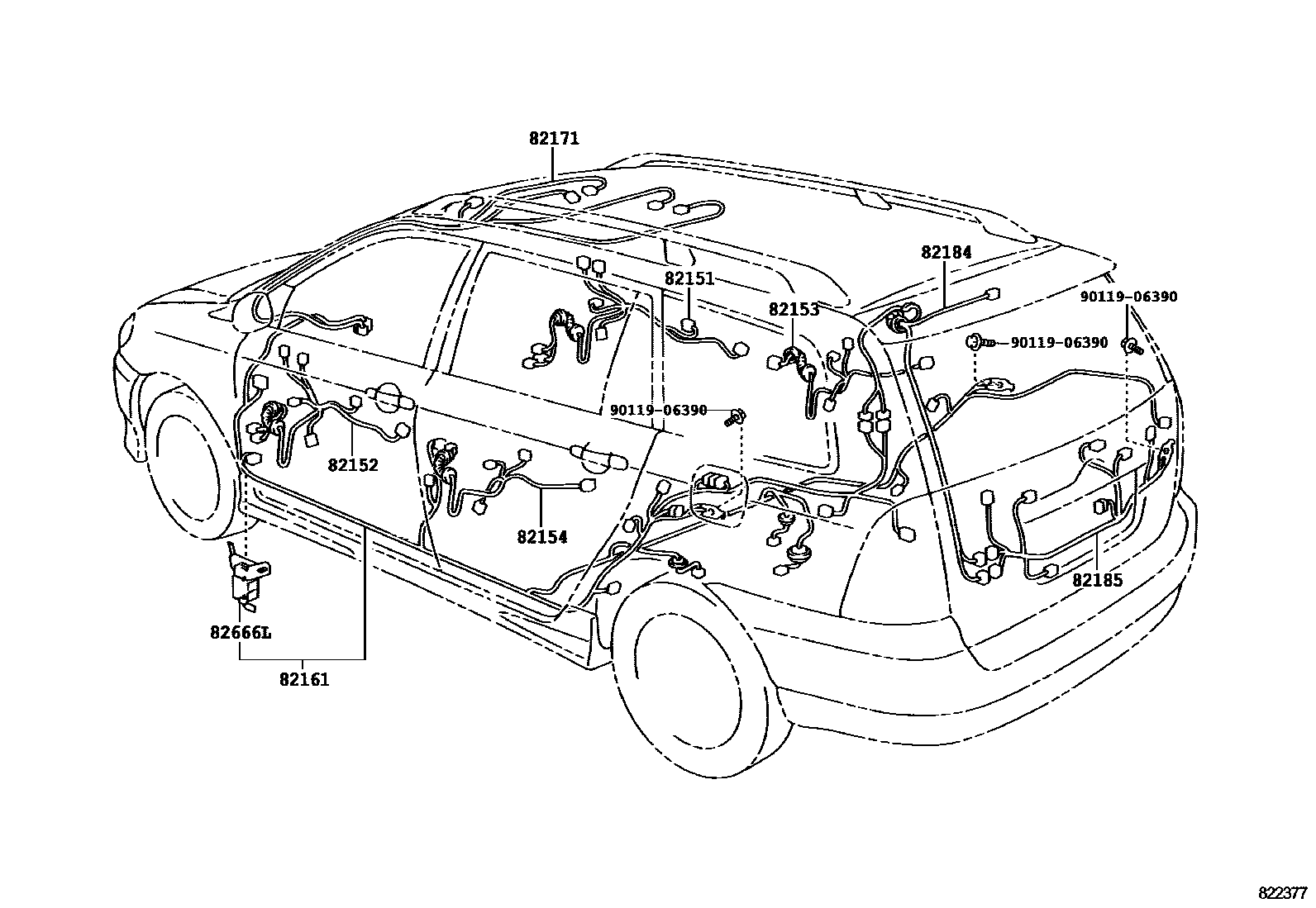

| 82171 | Roof No. 1 wiring harness | 82171-02230 · 82171-02240 · 82171-02270 · 82171-02520 · 82171-02720 |
| 82184 | Rear door No. 1 wiring harness | 82184-02110 |
| 82185 | Rear door wiring harness No. 2 | 82185-02060 |
| 82187 | Rear window wiring harness No. 2 | 82187-02090 |
| 82210C | fuse | 90982-08203 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08283 · 90982-08284 · 90982-08285 · 90982-08286 |
| 82666B | No. 3 connector holder | 82666-02090 |
| 82666C | No. 4 connector holder | 82666-02070 |
| 82666D | No. 5 connector holder | 82666-02100 |
| 82666F | No. 7 connector holder | 82666-02080 |
| 82666G | No. 8 connector holder | 82666-12320 |
| 82666L | No. 9 connector holder | 82666-02120 · 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-02140 · 82817-02250 |
| 82821A | Connector cover | 82821-10050 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-12300 |
| 82984 | Speaker repair line | 82984-12020 |
| 82991 | Fuse repair line | 82991-12070 |
