Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 30 PNC and OE references.

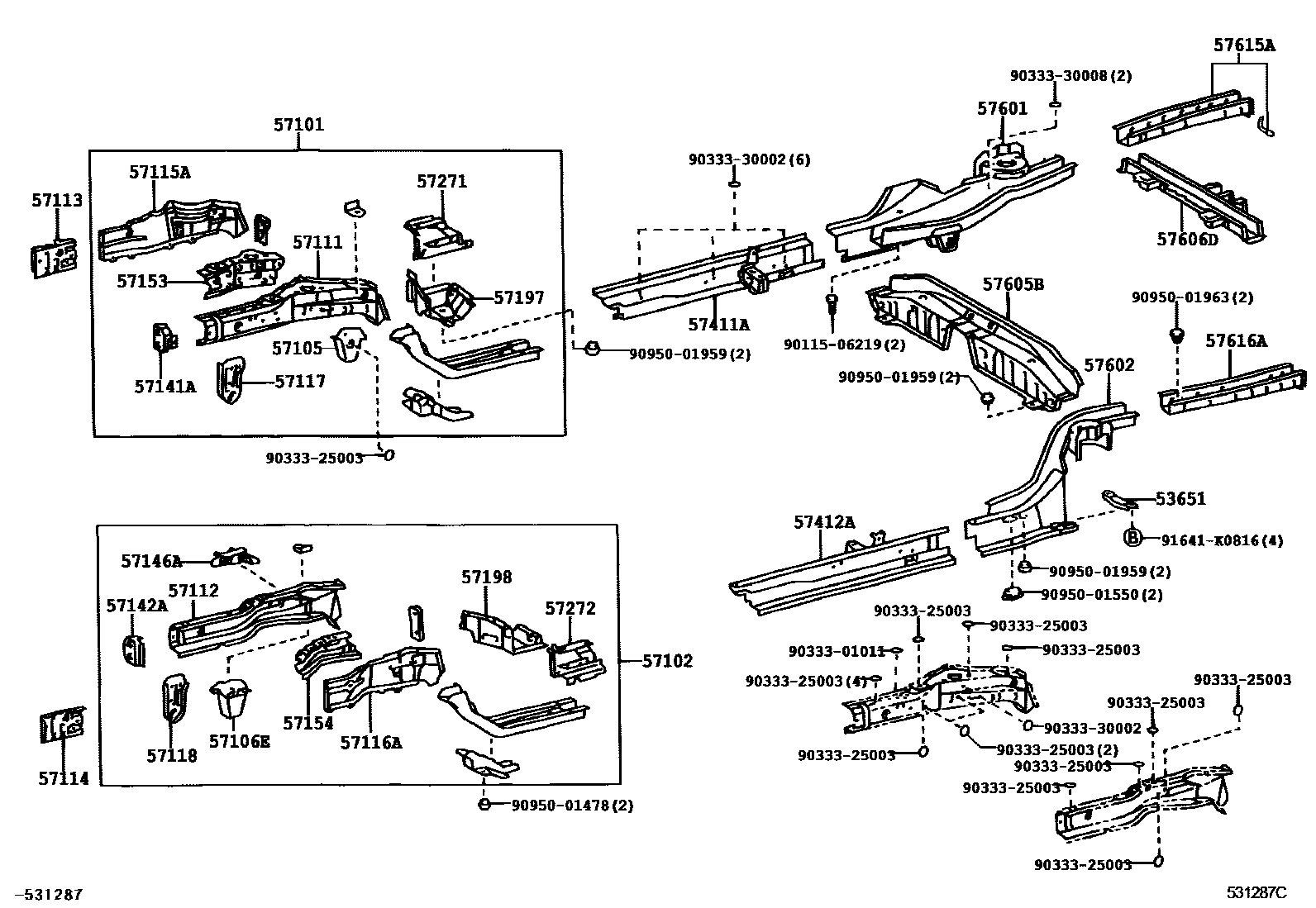

Toyota COROLLA Floor stringers EPC diagram — 531287C
Floor stringers — 531287C (200205 – 999999)

PNC and OE references

PNCPart nameOE numbers
53651Rear floor longitudinal beam bracket53651-32010
57101Right front longitudinal beam sub-assembly57101-12A30 · 57101-12A50 · 57101-1A240 · 57101-1A280
57102Left front longitudinal beam sub-assembly57102-12A20 · 57102-12A30 · 57102-1A260 · 57102-1A270
57105Right front suspension cross member front mounting bracket sub-assembly57105-12140
57106ELeft front suspension cross member front mounting bracket sub-assembly57103-12130 · 57106-12130
57111Right front longitudinal beam57111-12210 · 57111-12250
57112Left front longitudinal beam57112-12170
57113Right front longitudinal beam extension57113-12190
57114Left front longitudinal beam extension57114-12160
57115ARight front longitudinal beam outer panel57115-12080
57116ALeft front longitudinal beam outer panel57116-12080
57117Right front longitudinal beam front plate sub-assembly57117-12130
57118Left front longitudinal beam front plate sub-assembly57118-12130
57141AFront bumper arm right bracket57141-12050 · 57141-12090
57142AFront bumper arm left bracket57142-12060 · 57142-12100
57146ALeft front longitudinal beam rear reinforcement57146-12020
57153No. 2 right front longitudinal beam reinforcement57016-12070 · 57016-12080
57154No. 2 left front longitudinal beam reinforcement57017-12050 · 57017-12060
57197Right front torsion box section piece57197-12030
57198Left front anti-torsion box section piece57198-12030
57271Steering housing support beam right extension57271-12090
57272Steering casing support beam left extension57272-12090
57411AFloor right inner longitudinal beam57401-02110
57412AFloor left inner longitudinal beam57402-02110
57601Rear floor right longitudinal beam sub-assembly57601-12967 · 57601-13905 · 57601-1A911
57602Rear floor left longitudinal beam sub-assembly57602-02926 · 57602-02927 · 57602-13904 · 57602-1A911
57605BRear floor No. 1 cross member sub-assembly57605-02120 · 57605-02130 · 57605-12180 · 57605-12250
57606DRear shock absorber mounting beam sub-assembly57606-02140 · 57606-12170
57615ARear floor right rear longitudinal member57615-12905 · 57801-12130
57616ARear floor left rear longitudinal member57616-12909
