Toyota COROLLA 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota COROLLA EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 24 PNC and OE references.

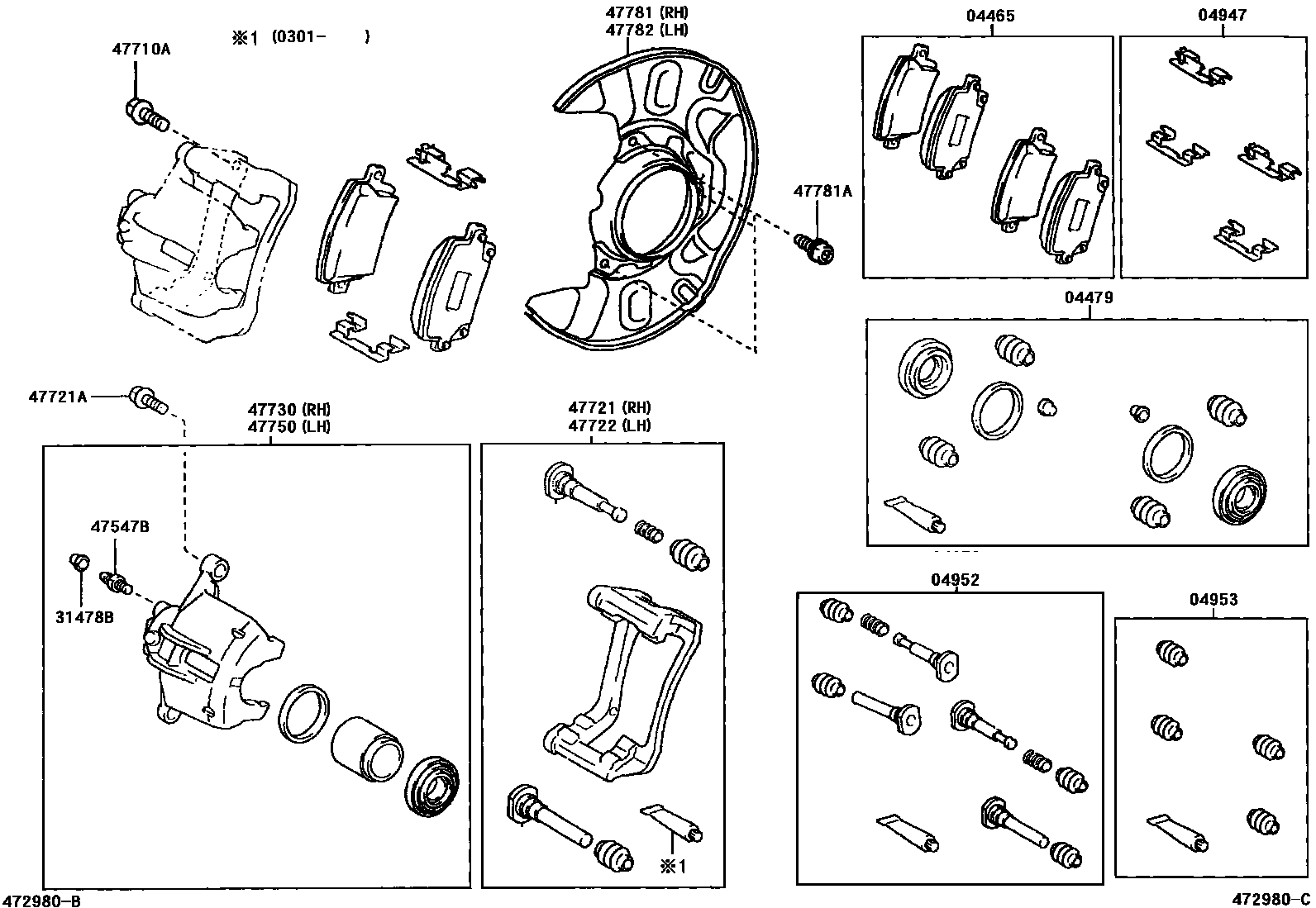

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — 472980C
前盘式制动器卡钳和防尘罩 — 472980C (200205 – 999999)

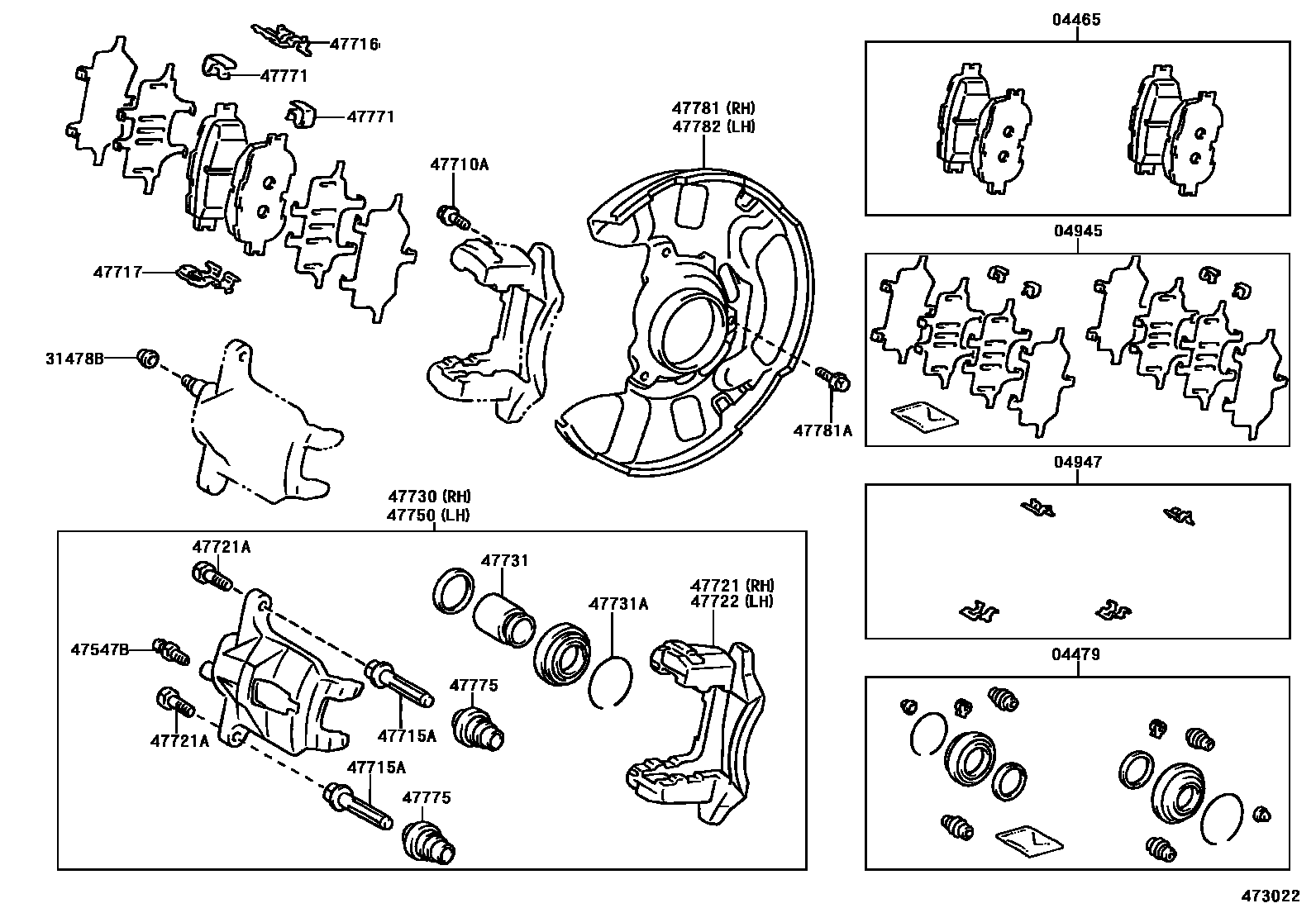

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — 473022
前盘式制动器卡钳和防尘罩 — 473022 (200205 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-02100 · 04465-02150 · 04465-13030 · 04465-2B040
04479Front disc brake cylinder assembly04478-13020 · 04479-02130 · 04479-20330
04945Front silencer gasket assembly04945-13030 · 04945-32230
04947Front disc brake mounting kit04947-02080 · 04947-20120
04952Front disc brake cylinder sliding pin assembly04952-02070
04953Front disc brake cylinder sliding pin dust boot assembly04953-02070
31478BBleeder plug cap (for front disc brake)31478-30010 · 47548-02030
47547BBleed plug (for front disc brake)47547-20010 · 90080-93048
47710AHexagonal bolt (for front disc brake caliper)90105-12208
47715AFront disc brake cylinder sliding pin47715-22080
47716Pad support plate No. 1 (for front disc brake)47716-20210
47717Pad support plate No. 2 (for front disc brake)47717-20110
47721Right front disc brake cylinder retainer47721-09120 · 47721-09121 · 47721-20450 · 47721-20460
47721ABolt (for front disc brake cylinder retainer)90080-10264 · 90105-08164
47722Left front disc brake cylinder retainer47722-09030 · 47722-09031 · 47722-20140 · 47722-20150
47730Right front disc brake cylinder assembly47730-02120 · 47730-13030 · 47730-13050 · 47730-20640
47731Front disc brake piston47731-44010
47731Aretaining ring (for front disc brake piston)90522-66001
47750Left disc brake cylinder assembly47750-02120 · 47750-13030 · 47750-13050 · 47750-20640
47771No. 1 pad wear indicator plate47771-32040
47775Bushing boot (for front disc brake)47775-30070 · 47775-50010
47781Right front disc brake dust cover47781-02050
47781ABolt (used to secure dust cover to knuckle arm)90119-06227
47782Left front disc brake dust cover47782-02050
