Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 3 images and 10 PNC and OE references.

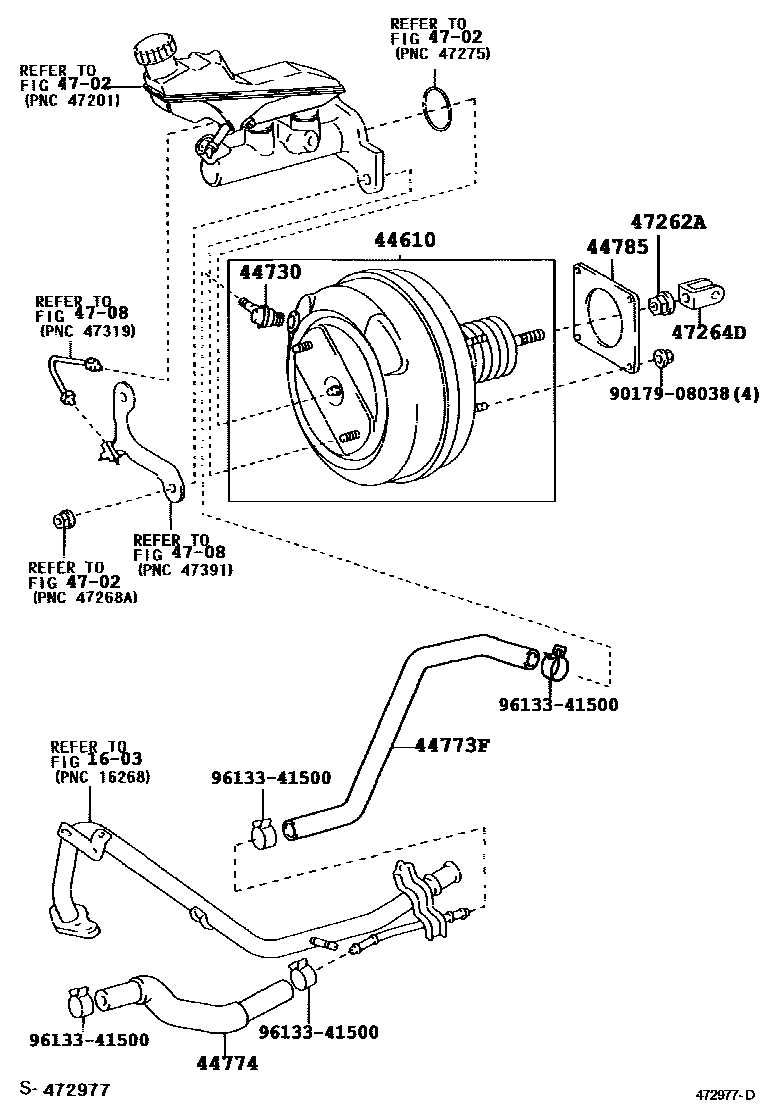

Toyota COROLLA 制动助力器和真空管 EPC diagram — 472977D
制动助力器和真空管 — 472977D (200205 – 999999)

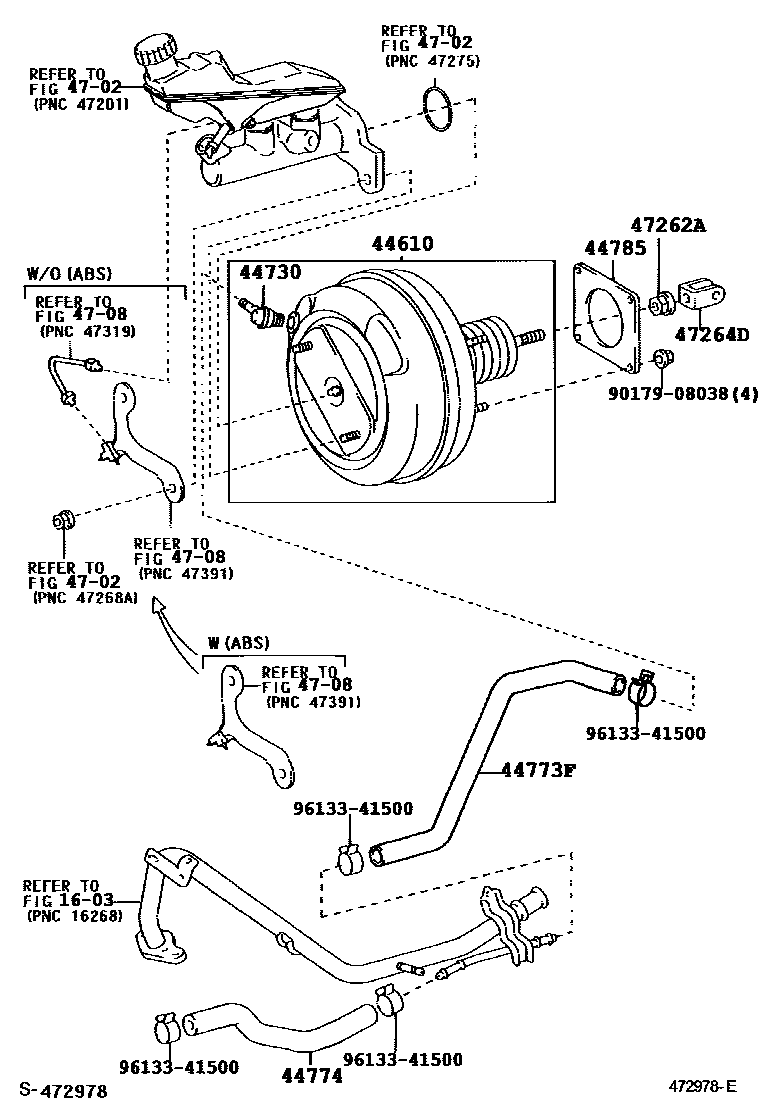

Toyota COROLLA 制动助力器和真空管 EPC diagram — 472978E
制动助力器和真空管 — 472978E (200205 – 999999)

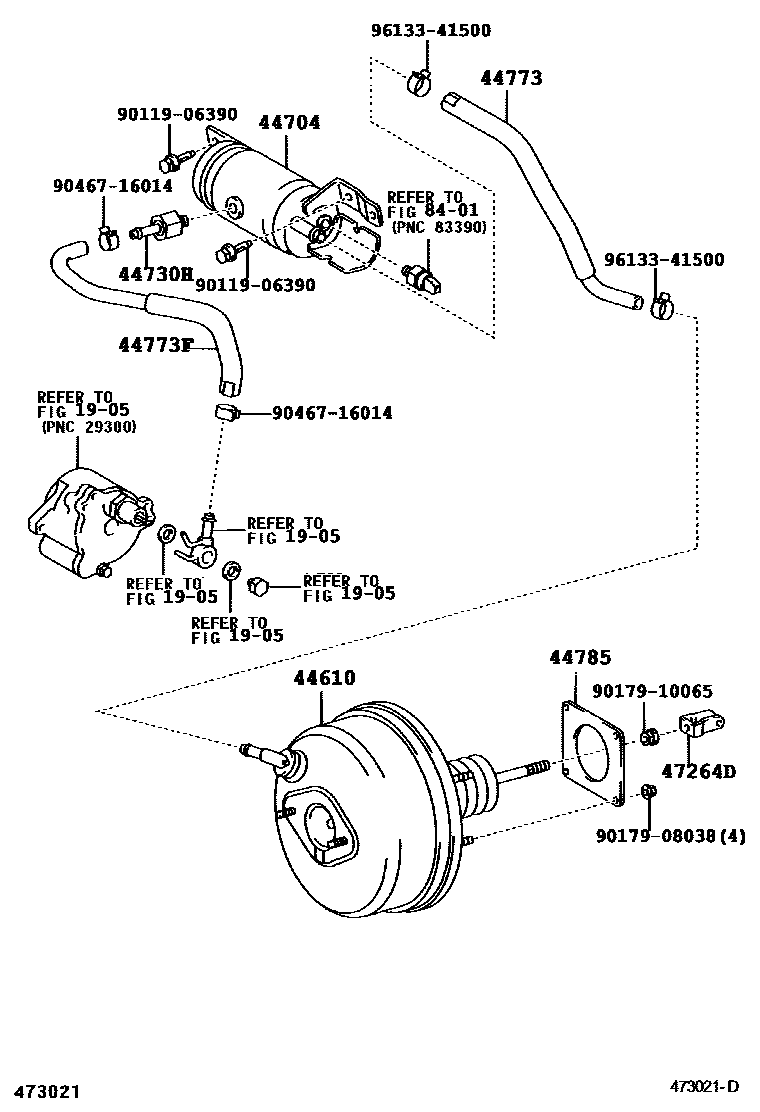

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473021D
制动助力器和真空管 — 473021D (200205 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-02170 · 44610-13120
44704Vacuum liquid tank sub-assembly44704-13030
44730Vacuum check valve assembly (for brake)44730-02010
44730HVacuum check valve assembly (for vacuum reservoir)44730-60050
44773No. 2 vacuum hose44773-13050
44773FHoses (connector to check valve)44773-02080 · 44773-12750
44774Hoses (joints to connector tubes)44774-02050 · 44774-02060 · 44774-12470 · 44774-20310
44785brake booster pad44785-20020
47262AMaster cylinder push rod U-shaped clamp lock nut47262-02020
47264DBrake master cylinder push rod U-shaped clamp47264-02030 · 47264-12060 · 47264-63010
