Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 5 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

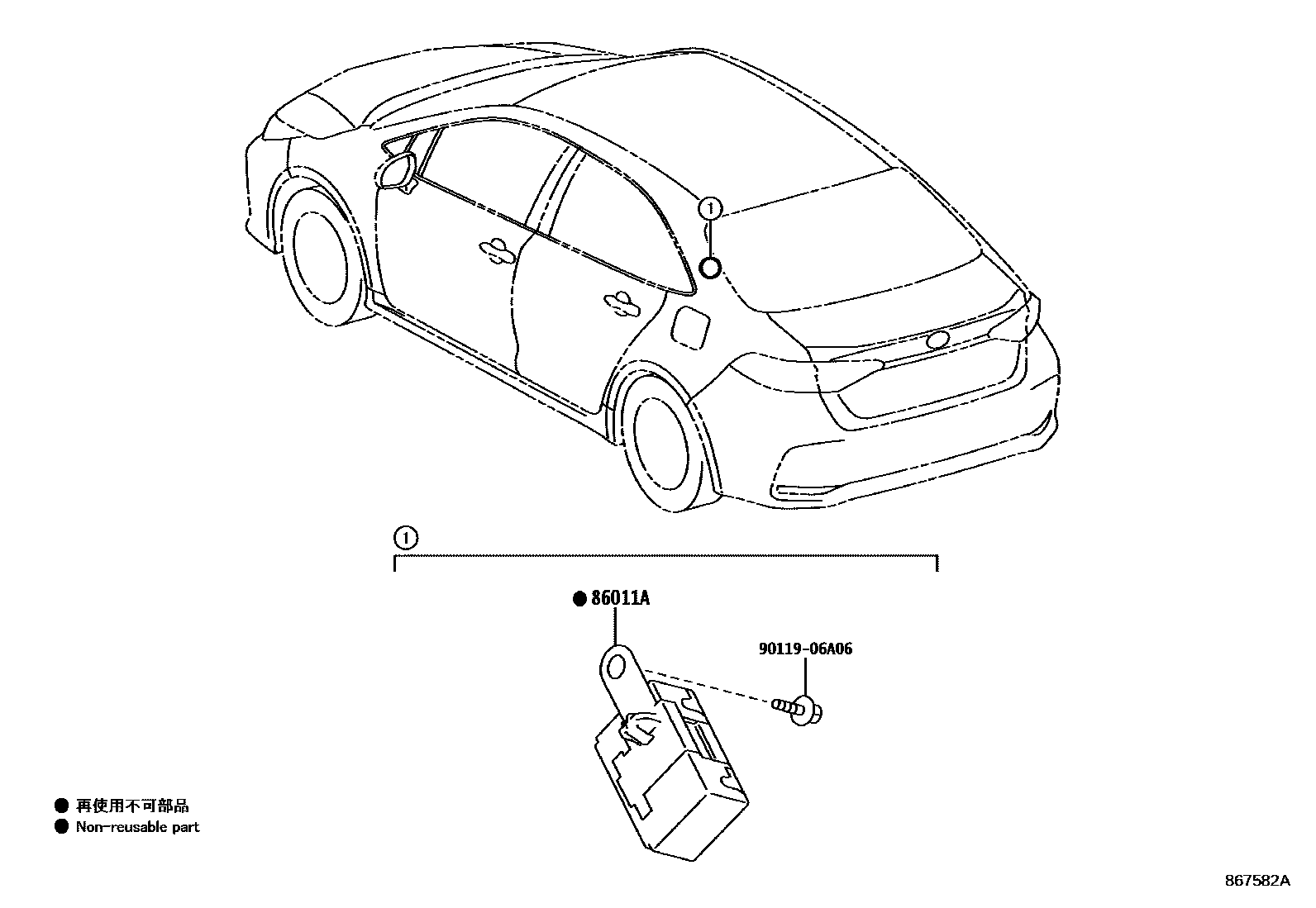

| 86011A | radio settings phase modulator | 90980-04204 |

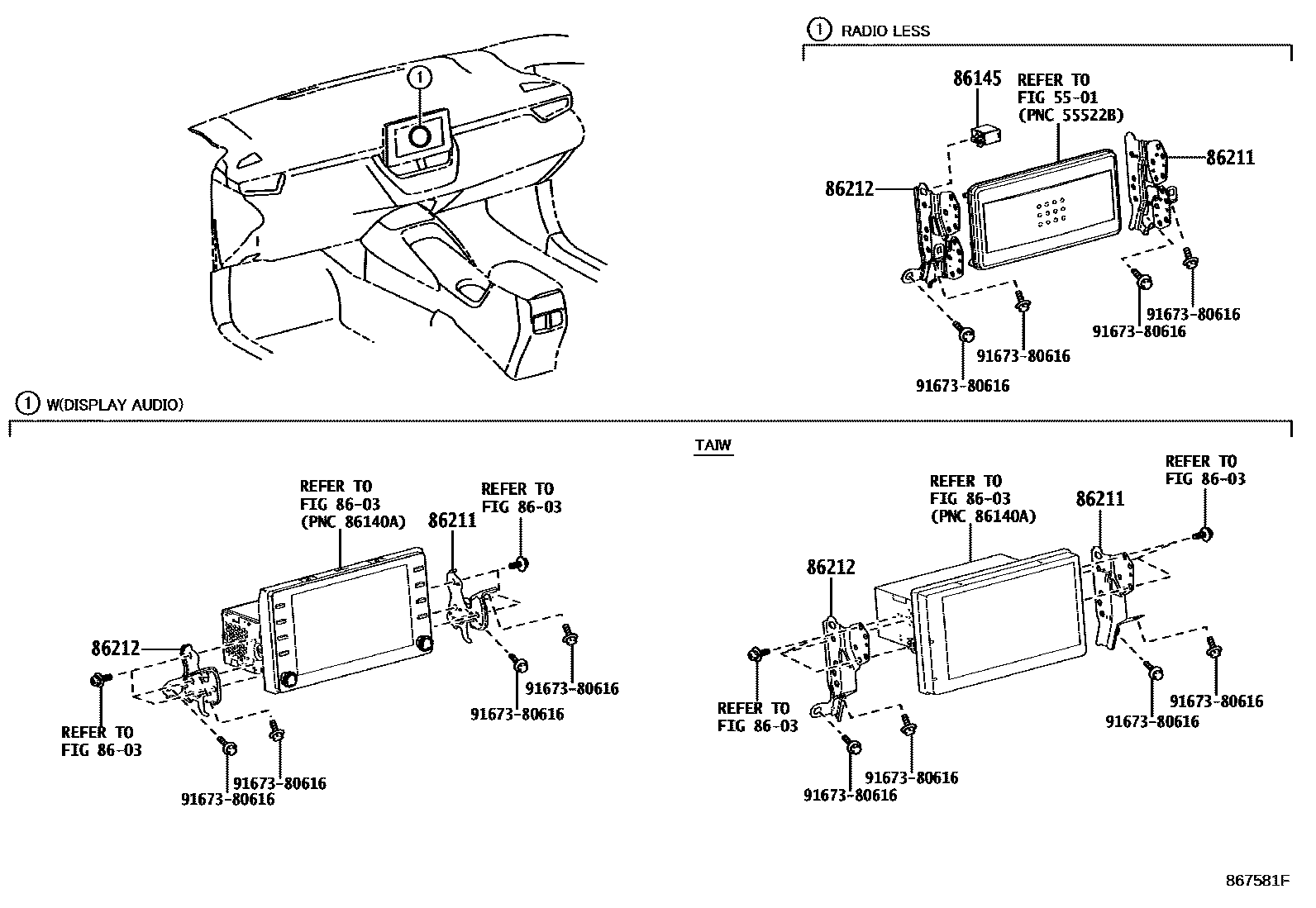

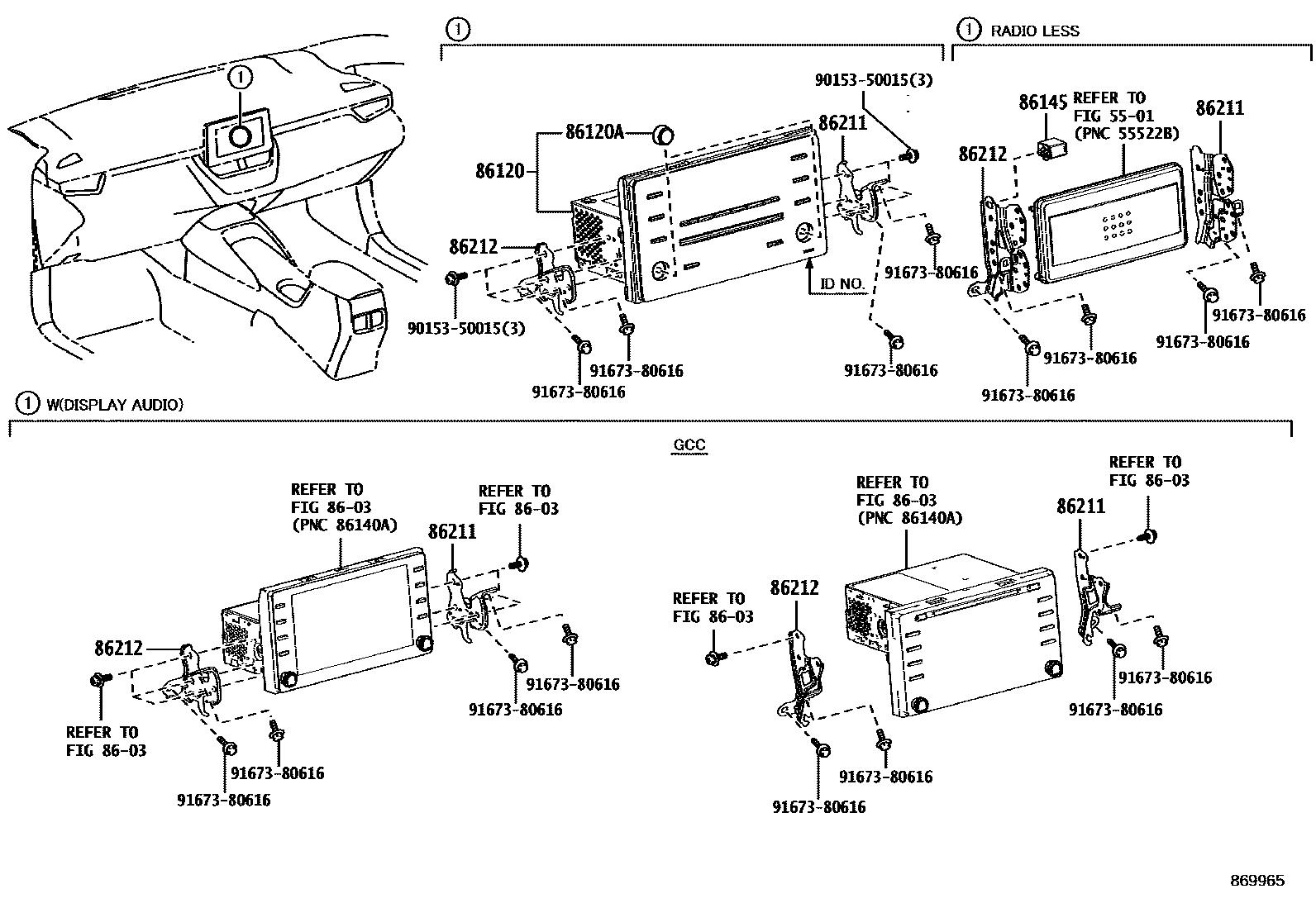

| 86120 | Radio assembly | 86120-02L80 · 86120-02L90 · 86120-02M80 |
| 86120A | Radio switch knob | 90011-25319 |
| 86145 | Antenna connector | 86145-52010 |

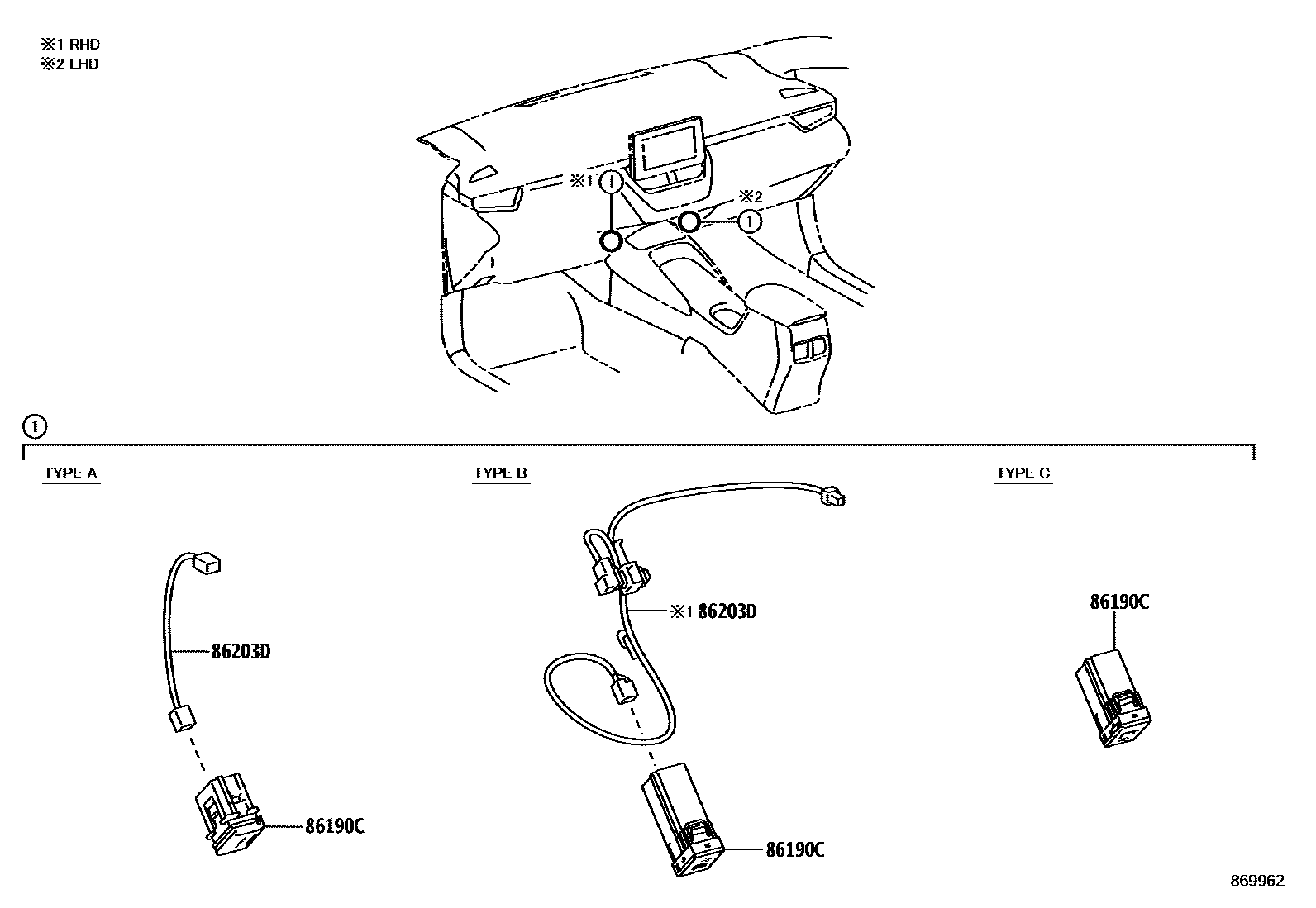

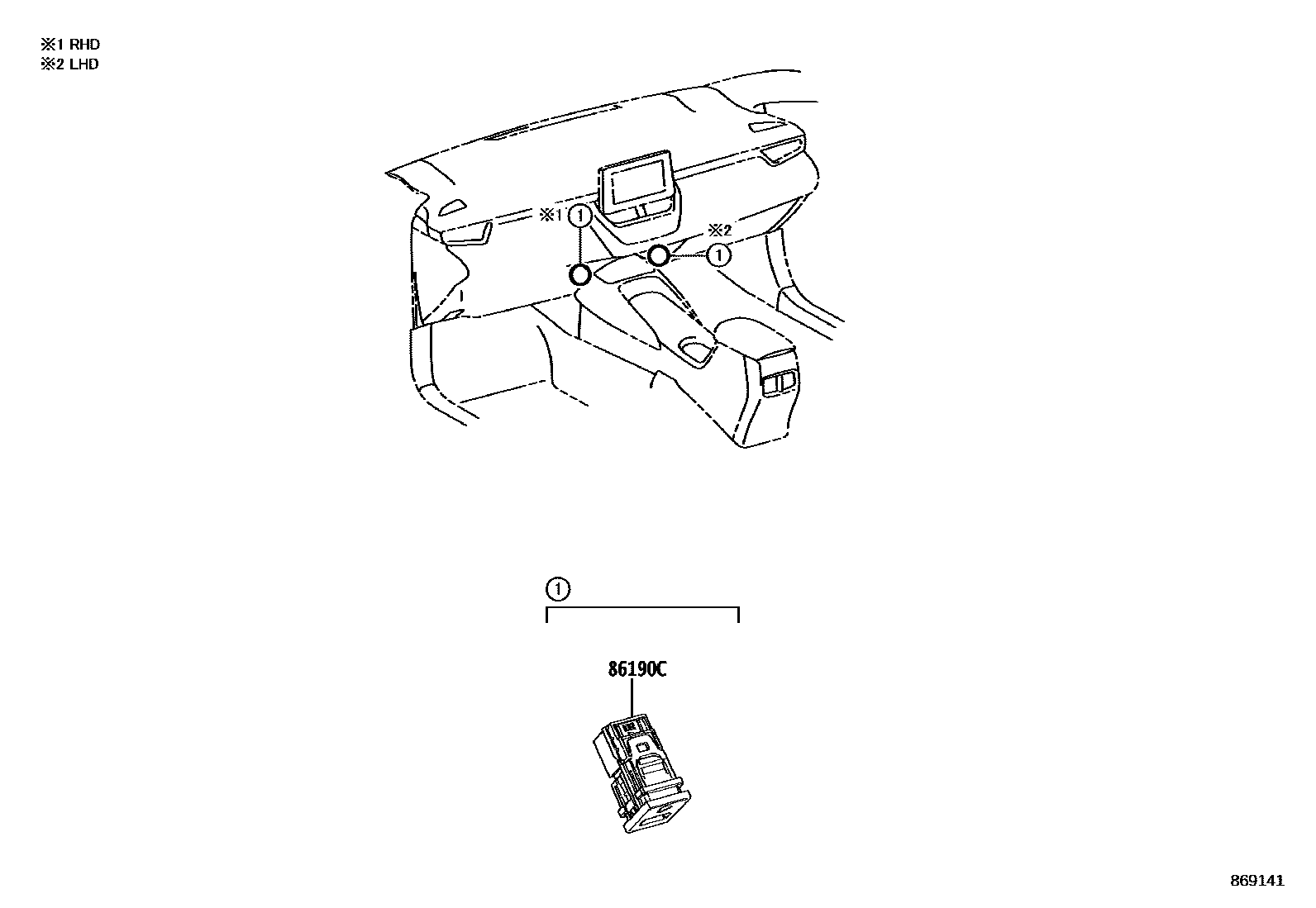

| 86190C | Stereo socket connector assembly No. 1 | 86190-12060 · 86190-12061 · 86190-12070 · 86190-12080 · 86190-33060 · 86190-YY030 |
| 86203D | Stereo Part 1 Wire Harness | 86203-02370 · 86203-YY180 |
| 86211 | No. 1 radio bracket | 86211-02570 · 86211-02580 · 86211-02590 · 86211-02600 · 86211-02660 · 86211-YY090 |
| 86212 | No. 2 radio bracket | 86212-02570 · 86212-02580 · 86212-02590 · 86212-02600 · 86212-02660 · 86212-YY090 |
